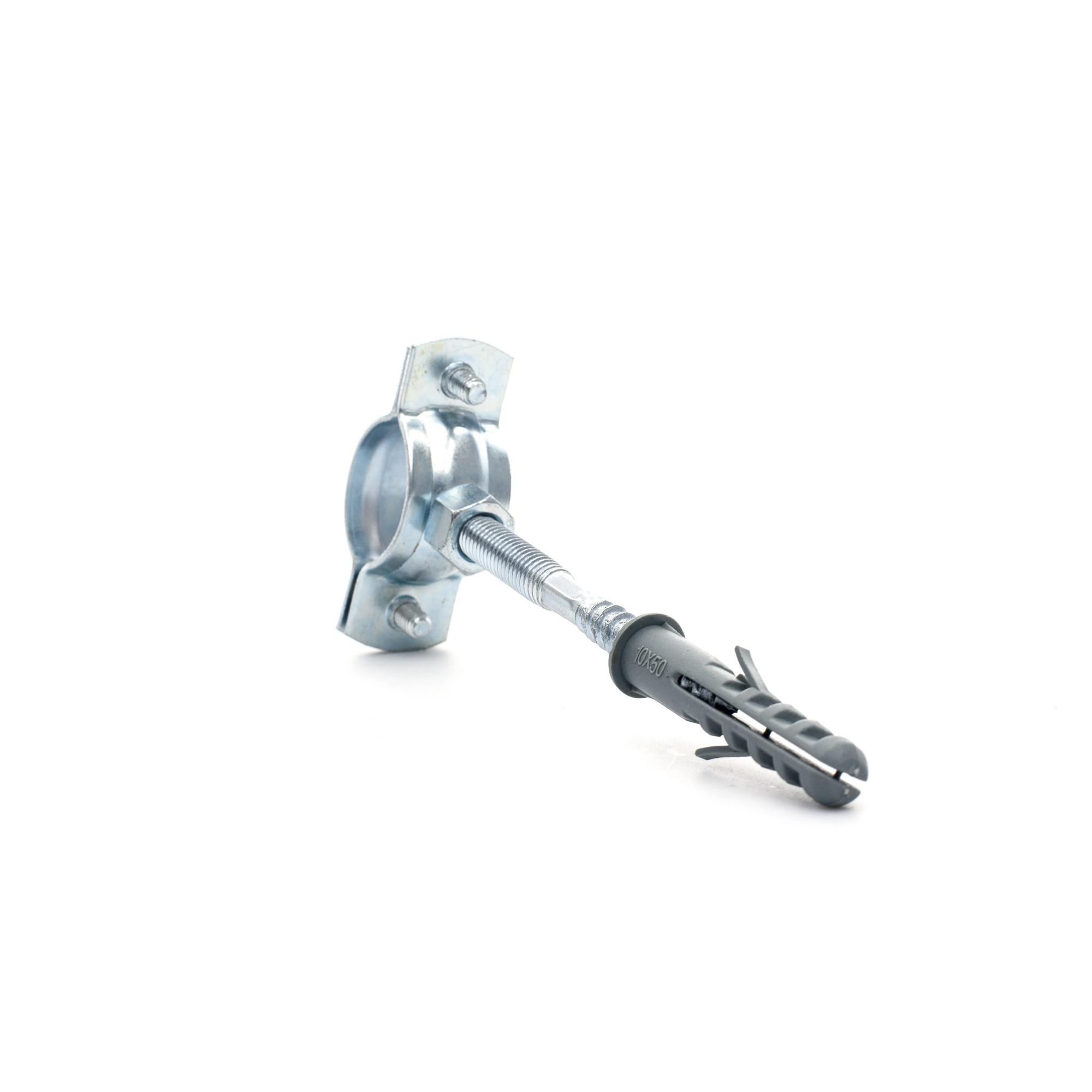

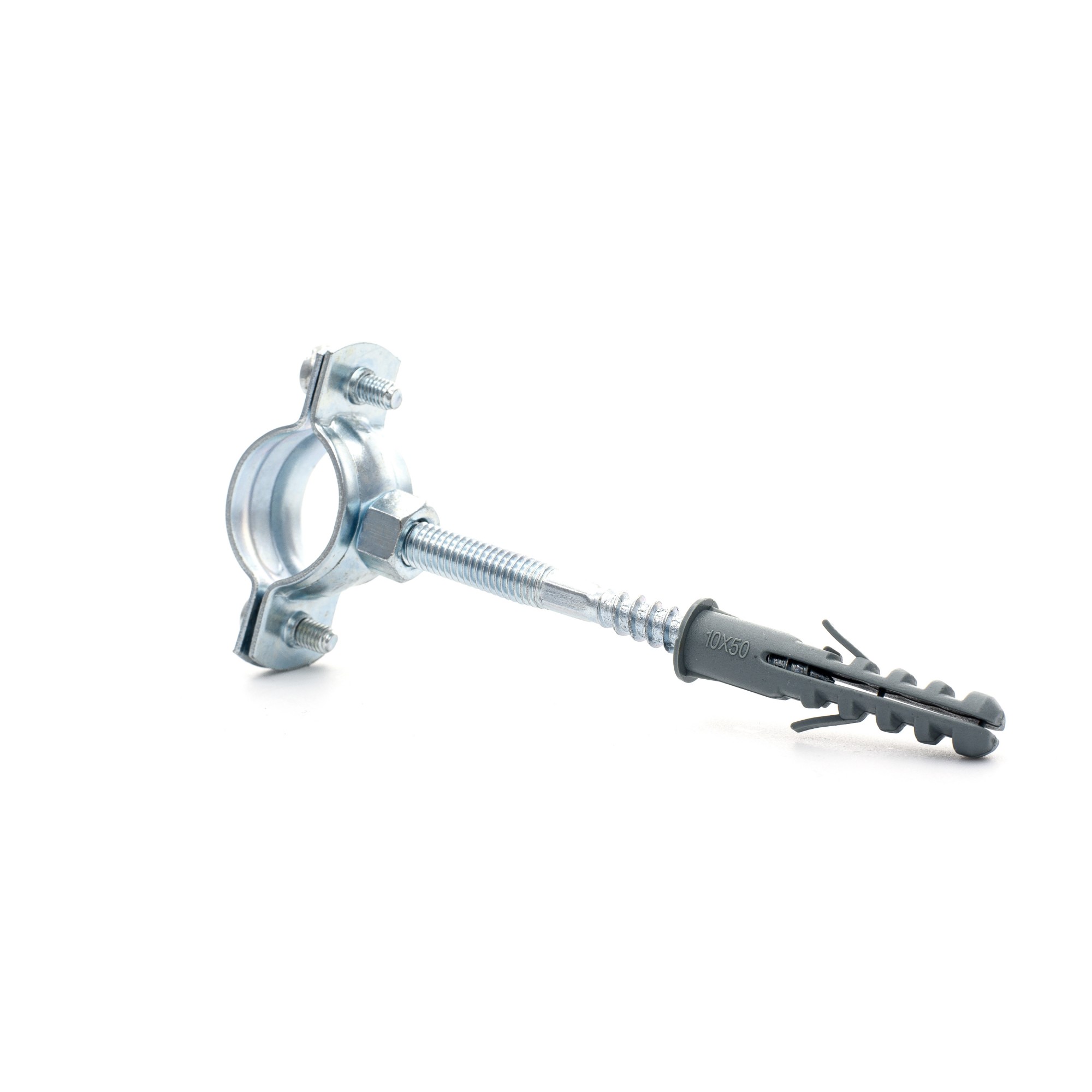

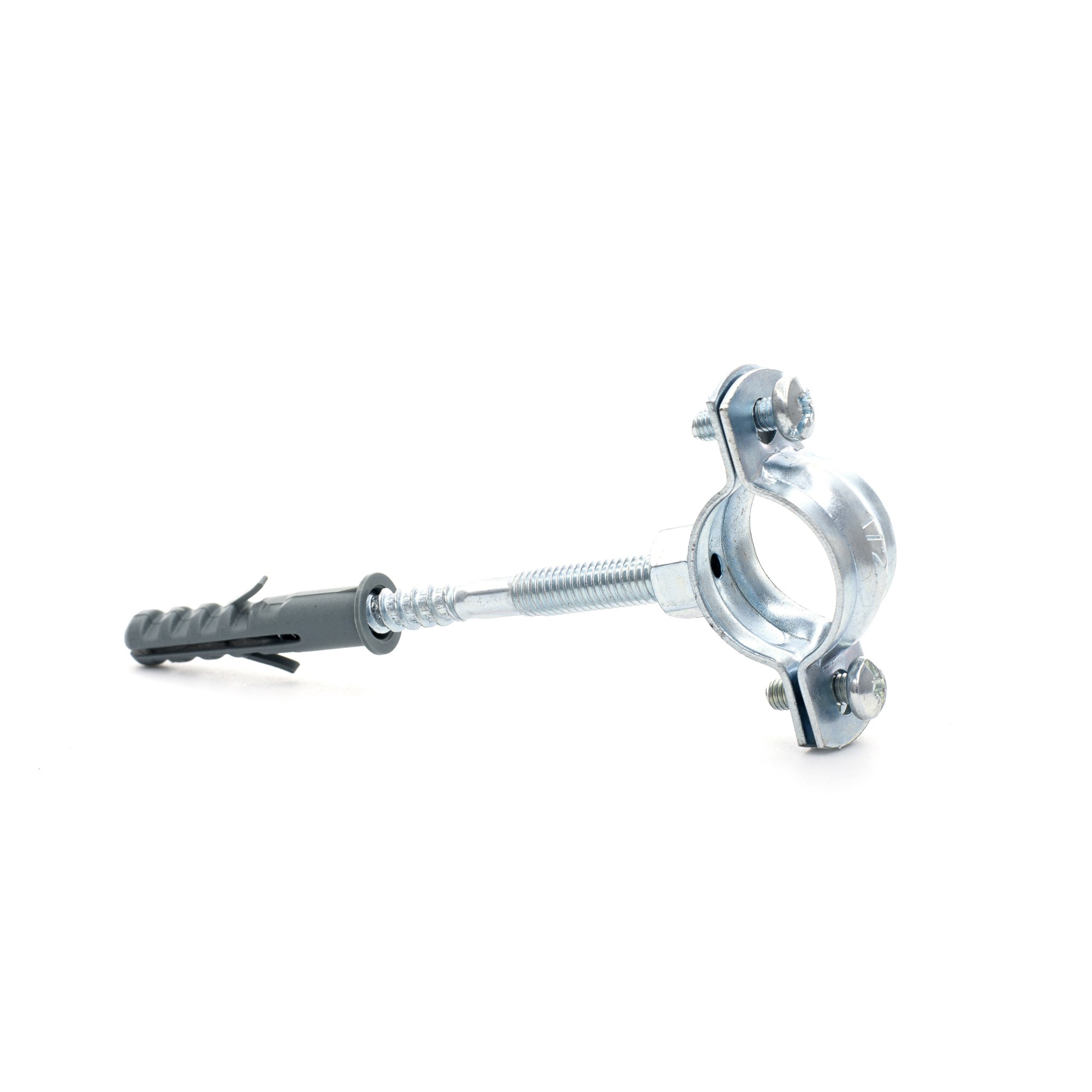

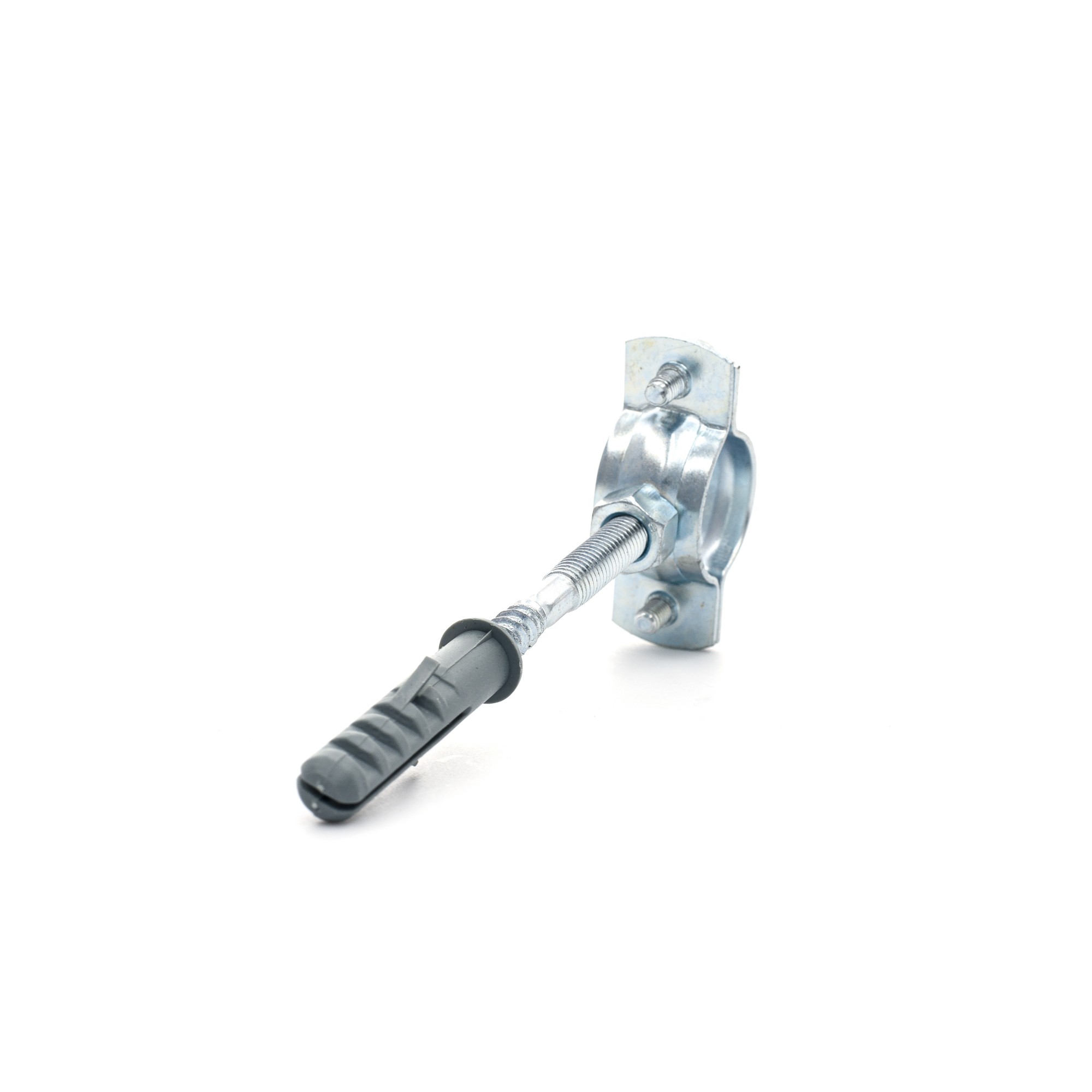

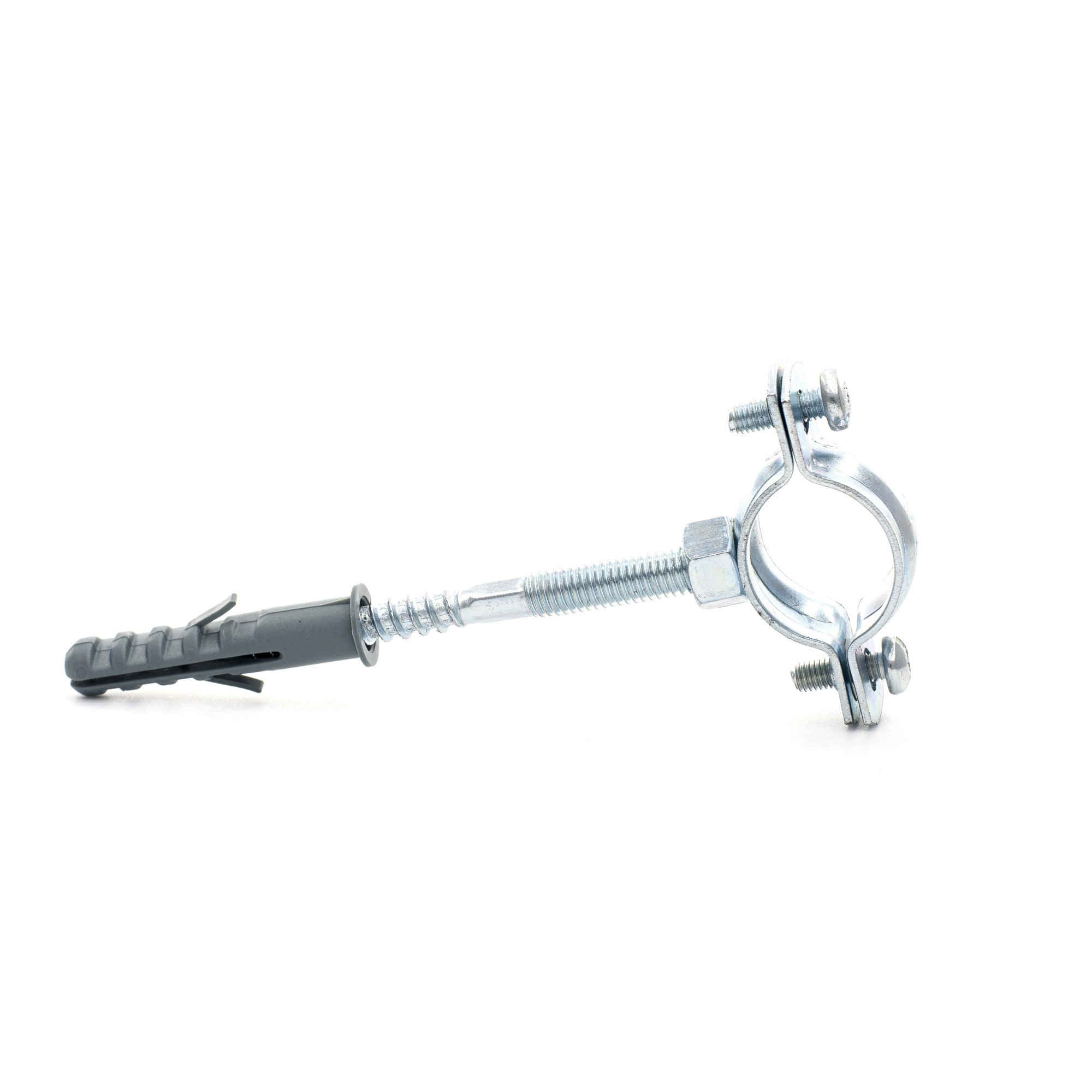

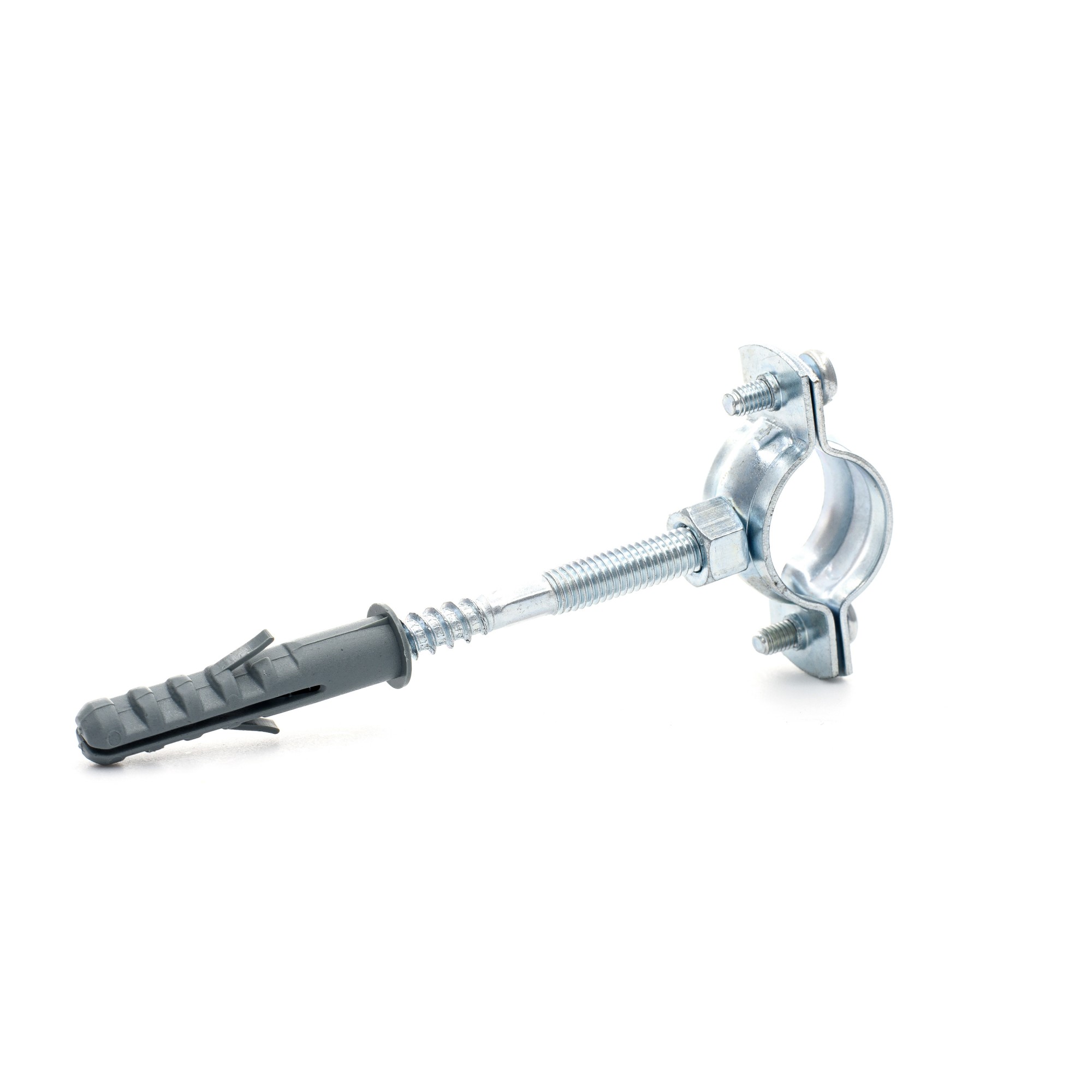

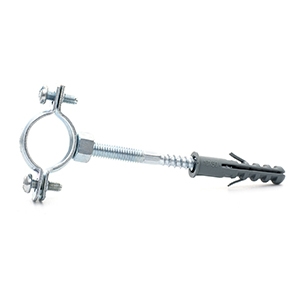

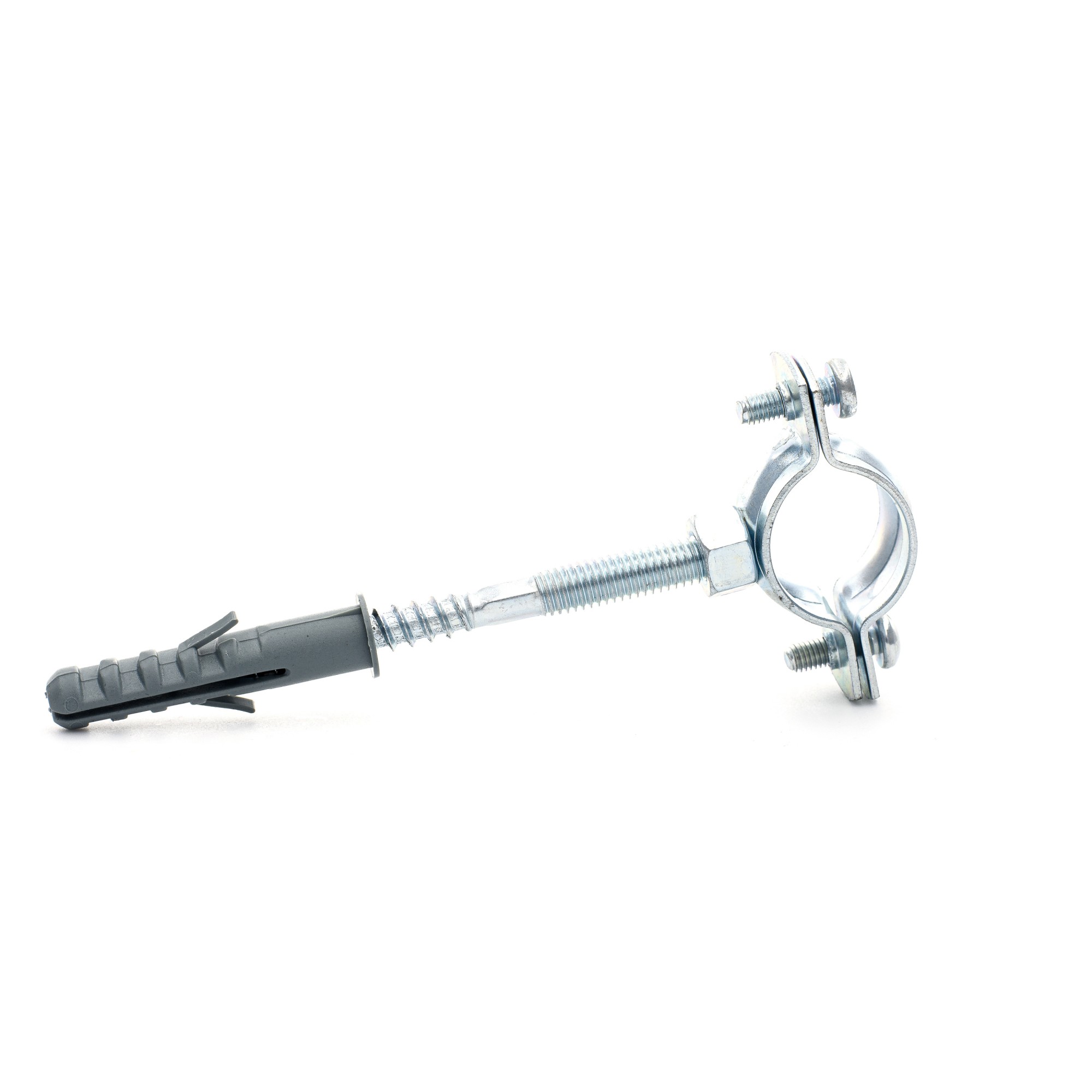

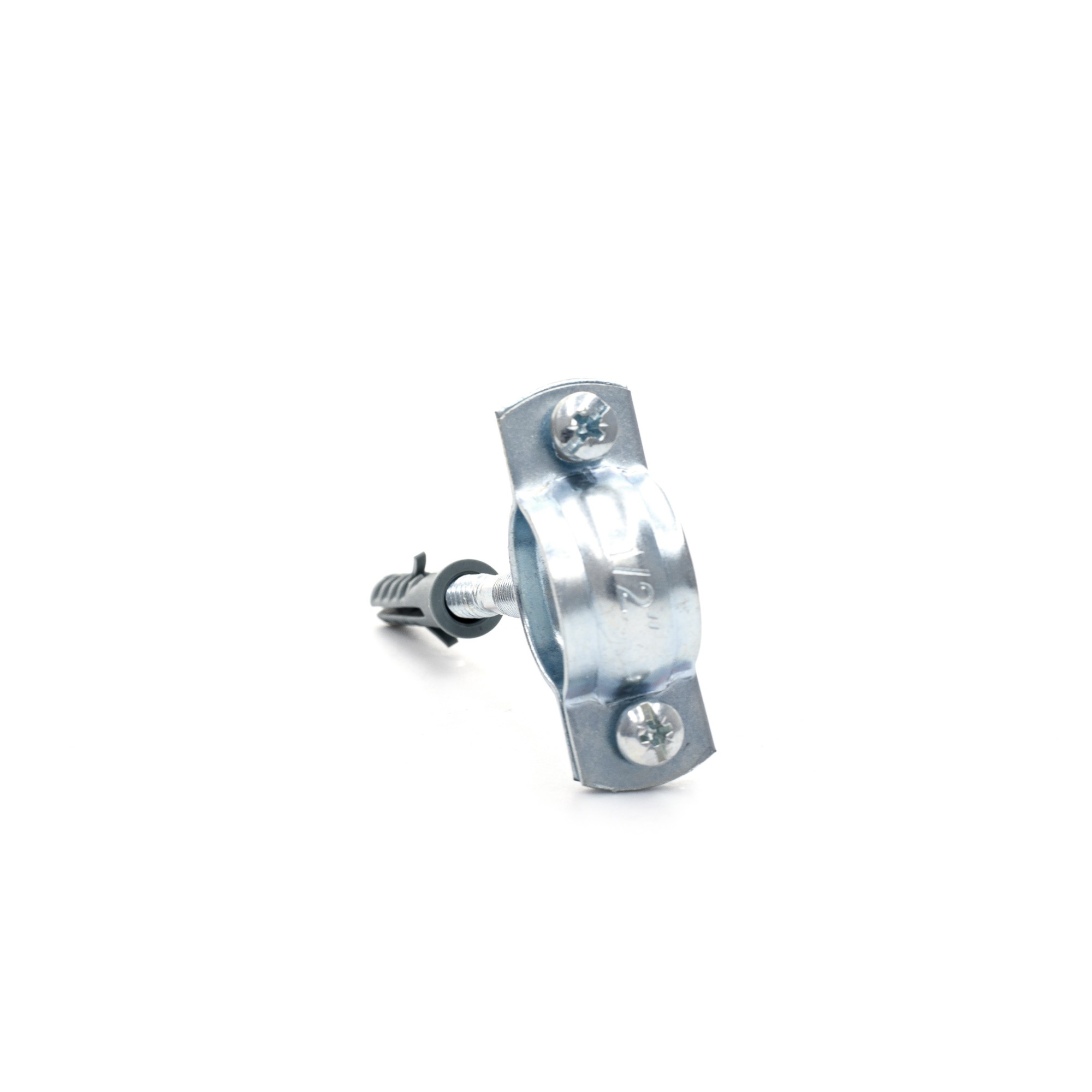

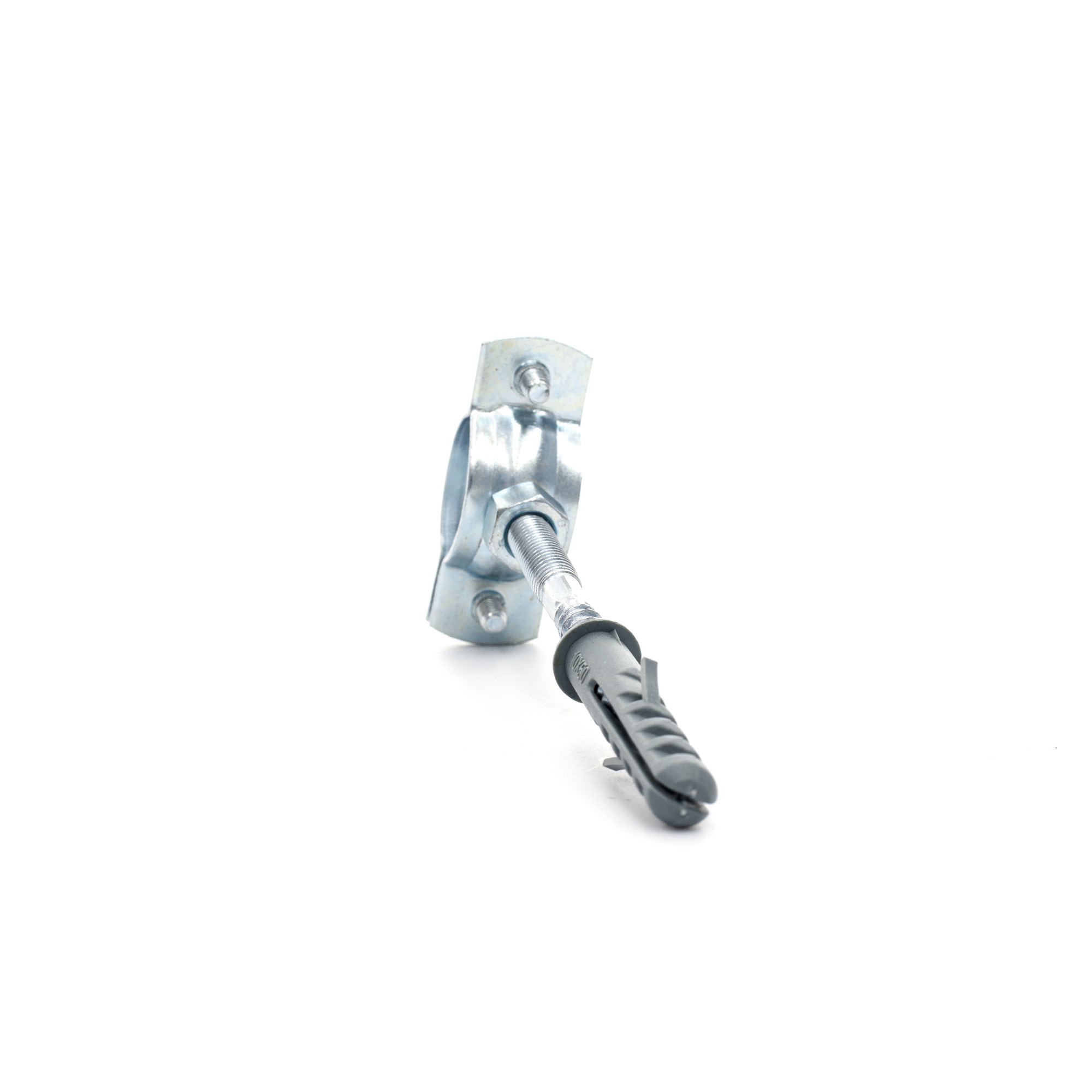

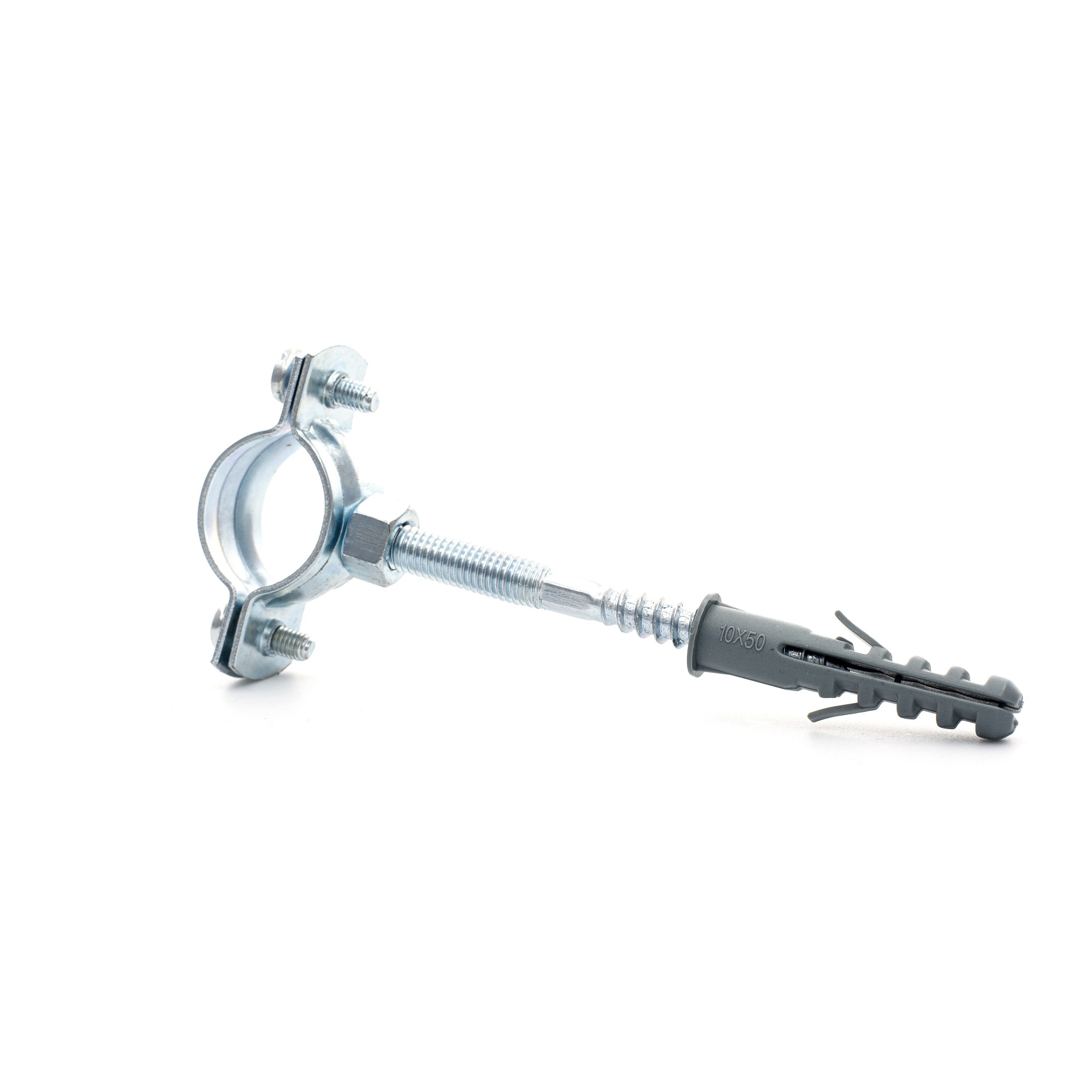

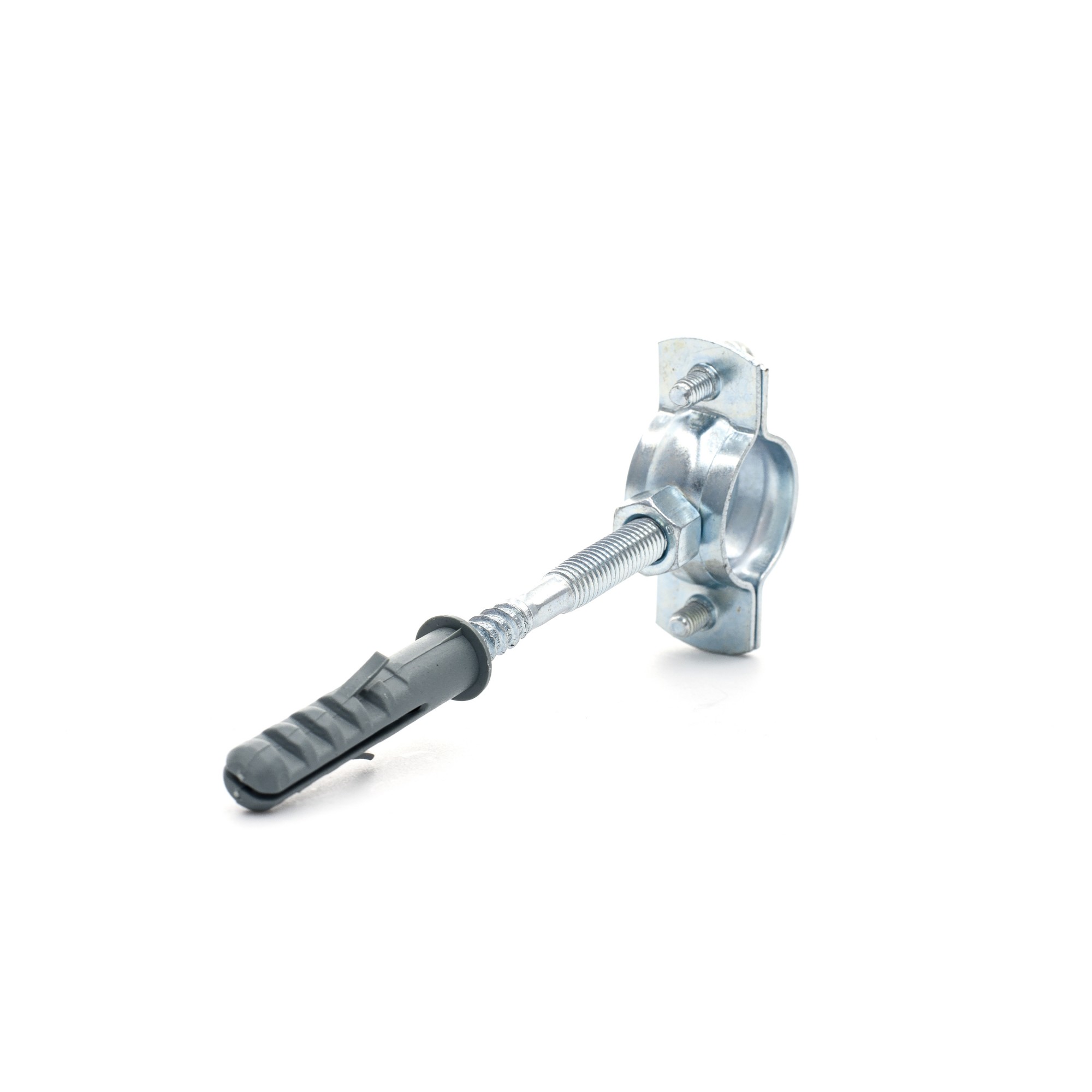

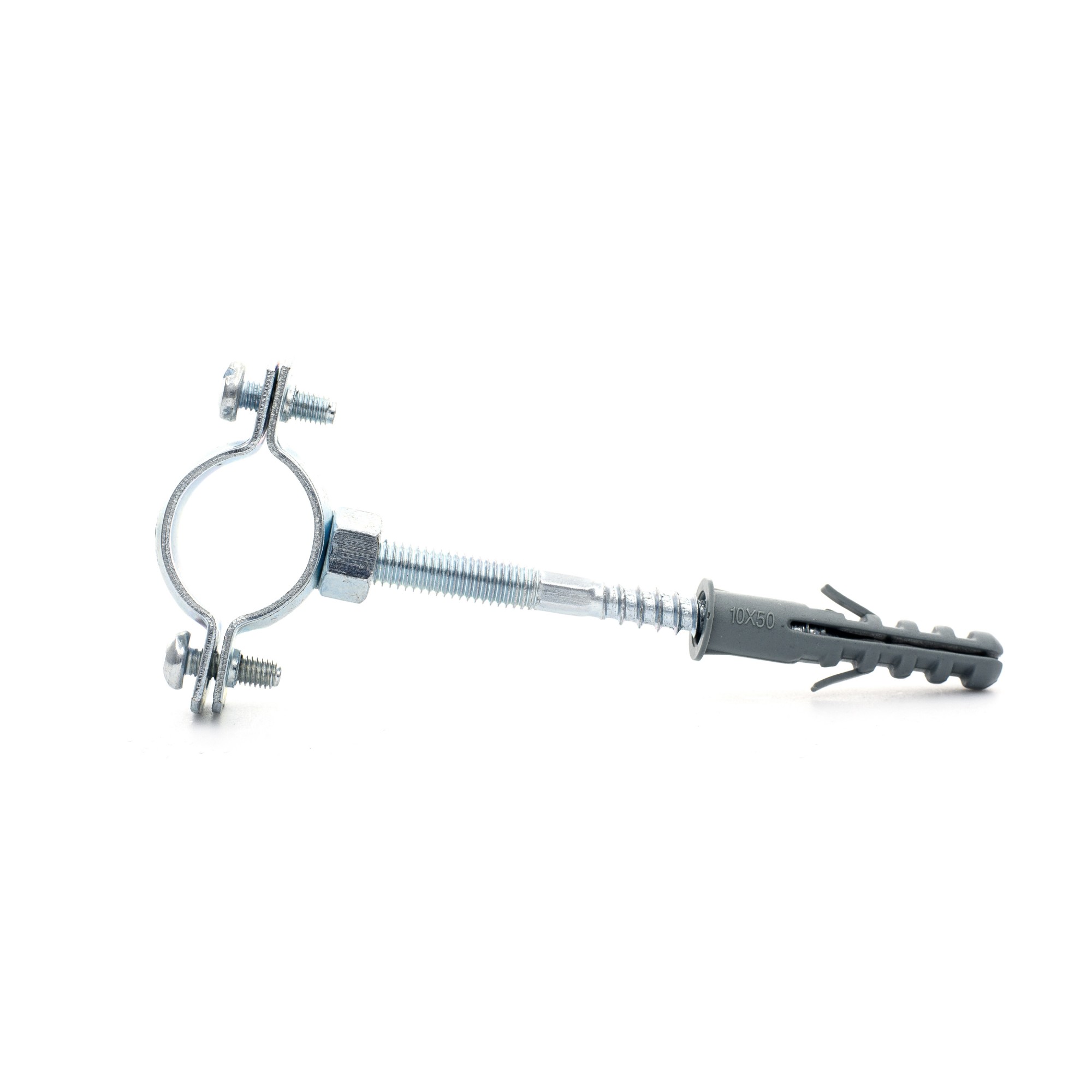

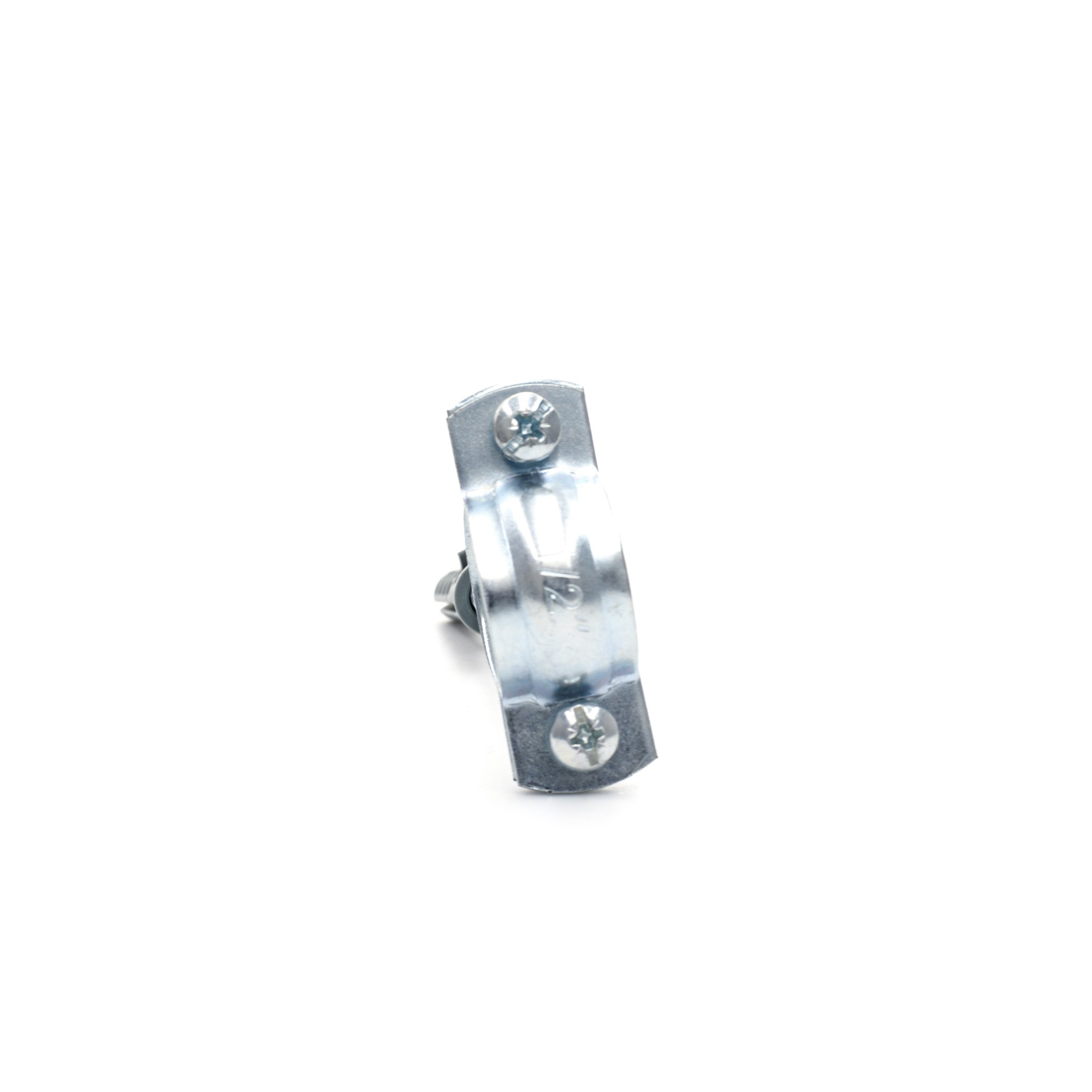

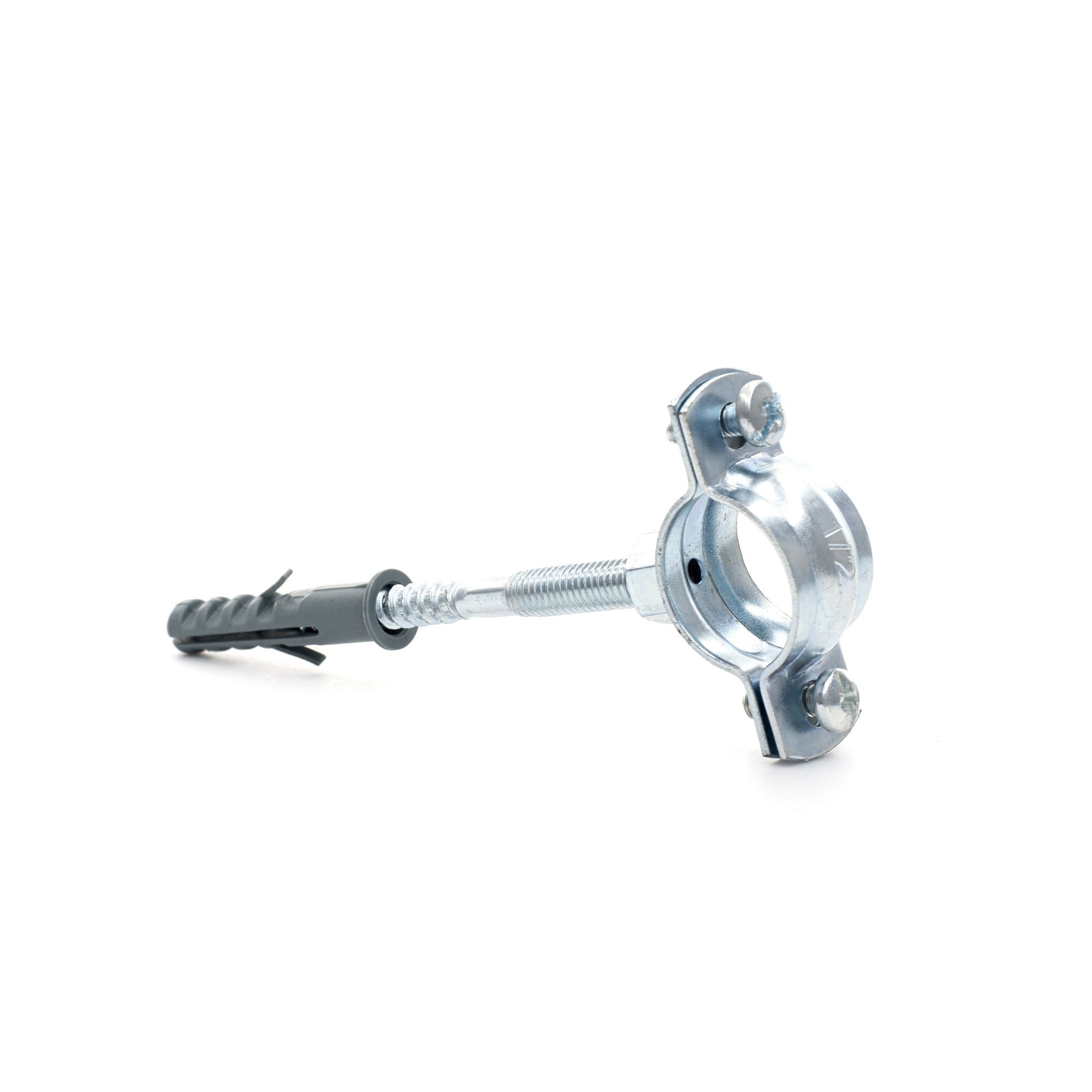

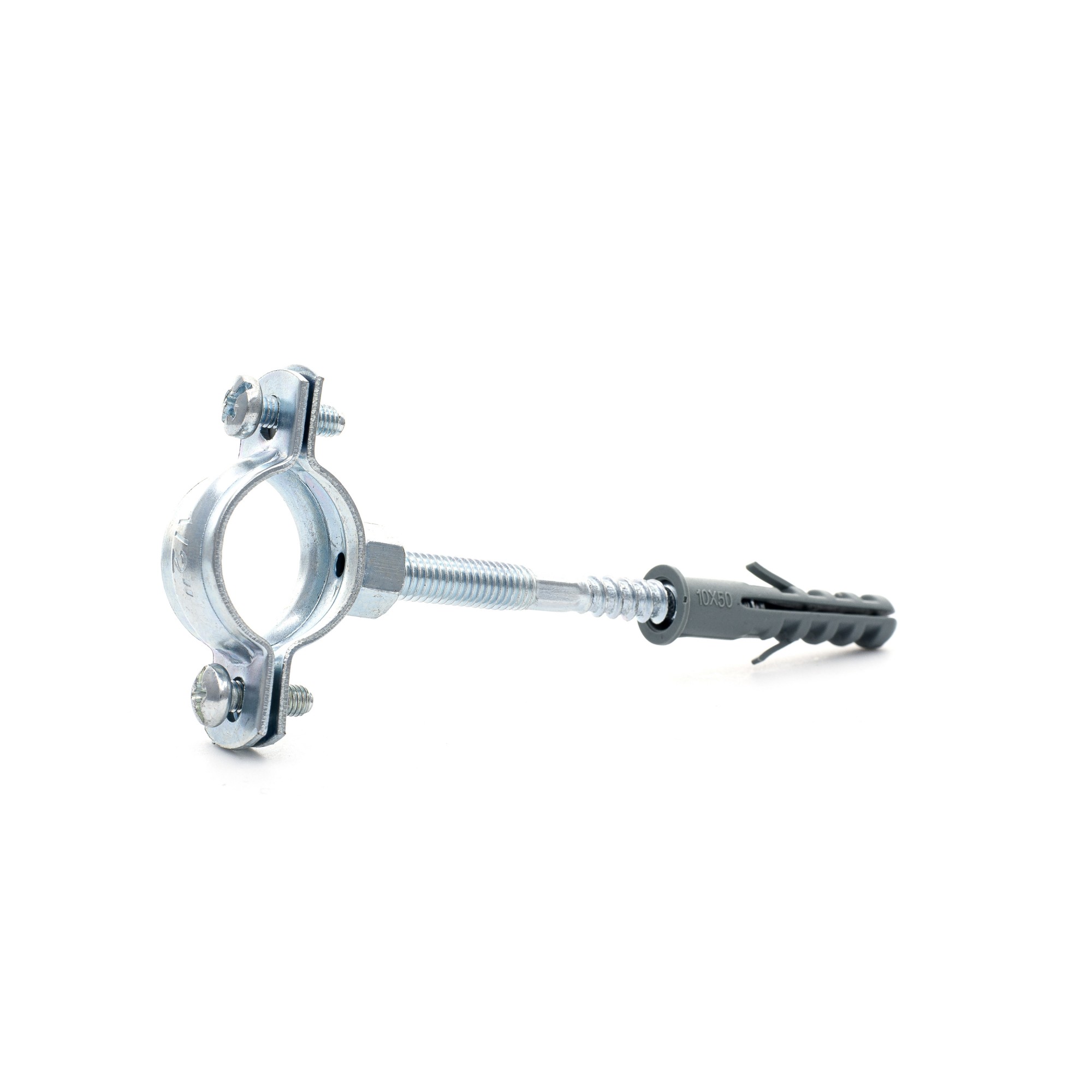

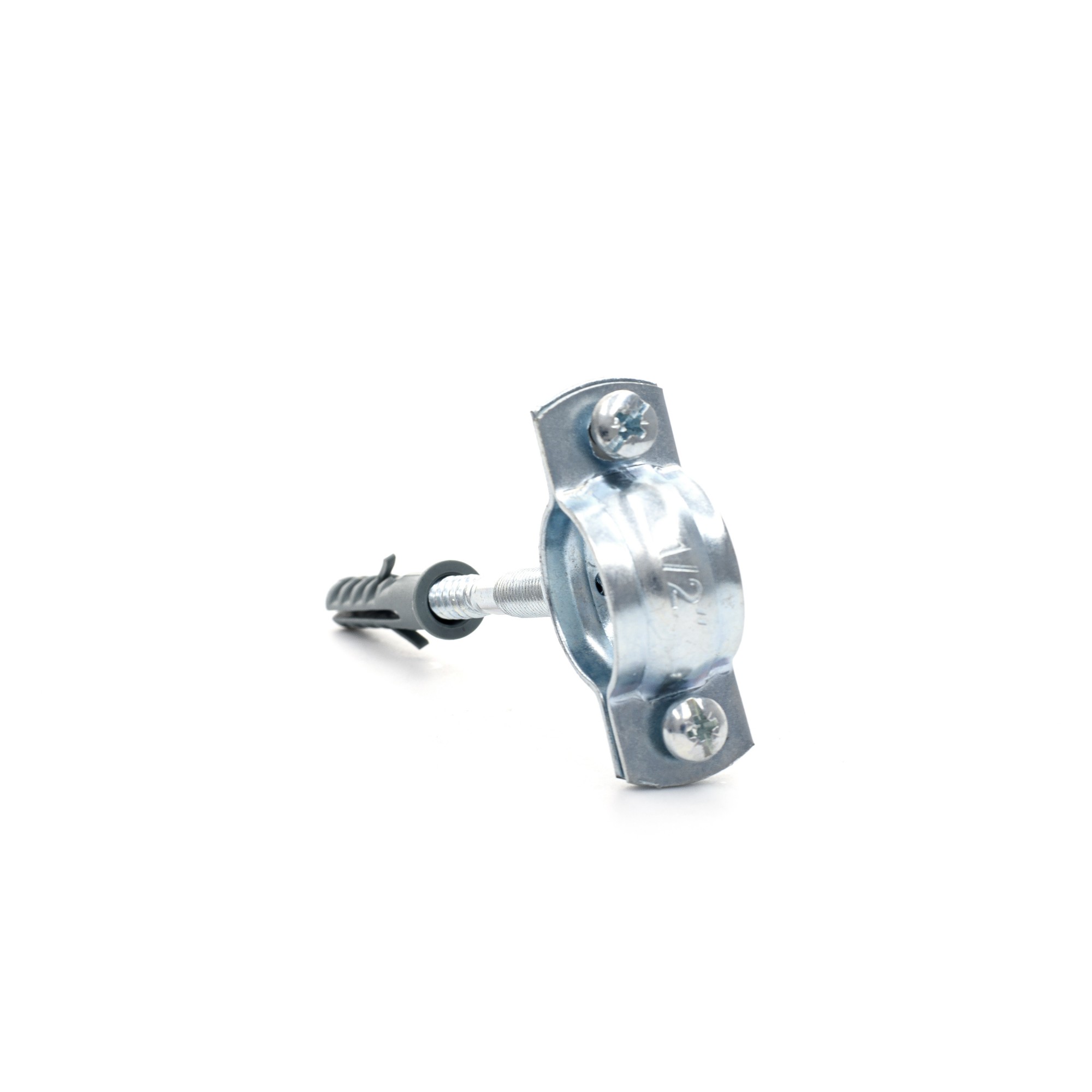

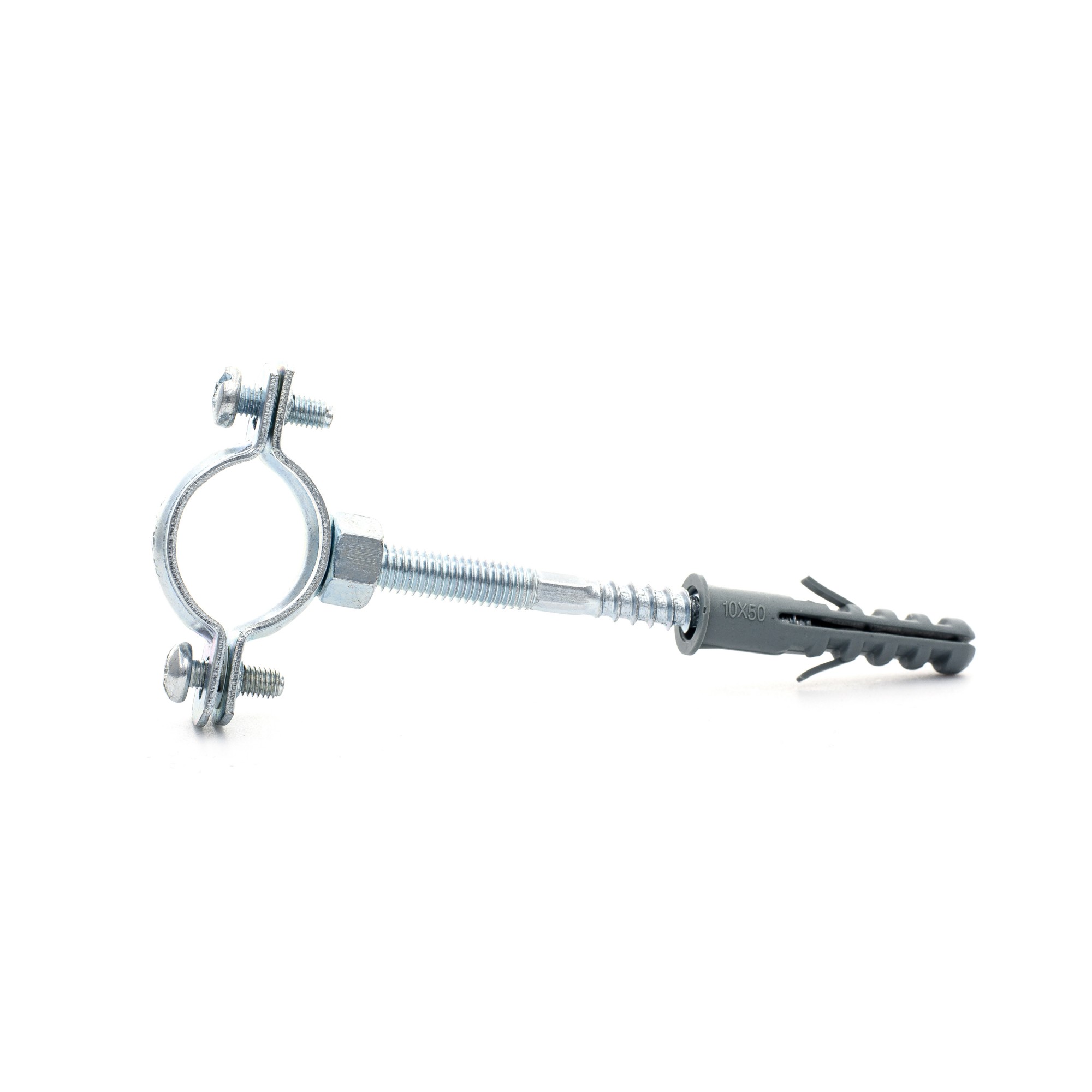

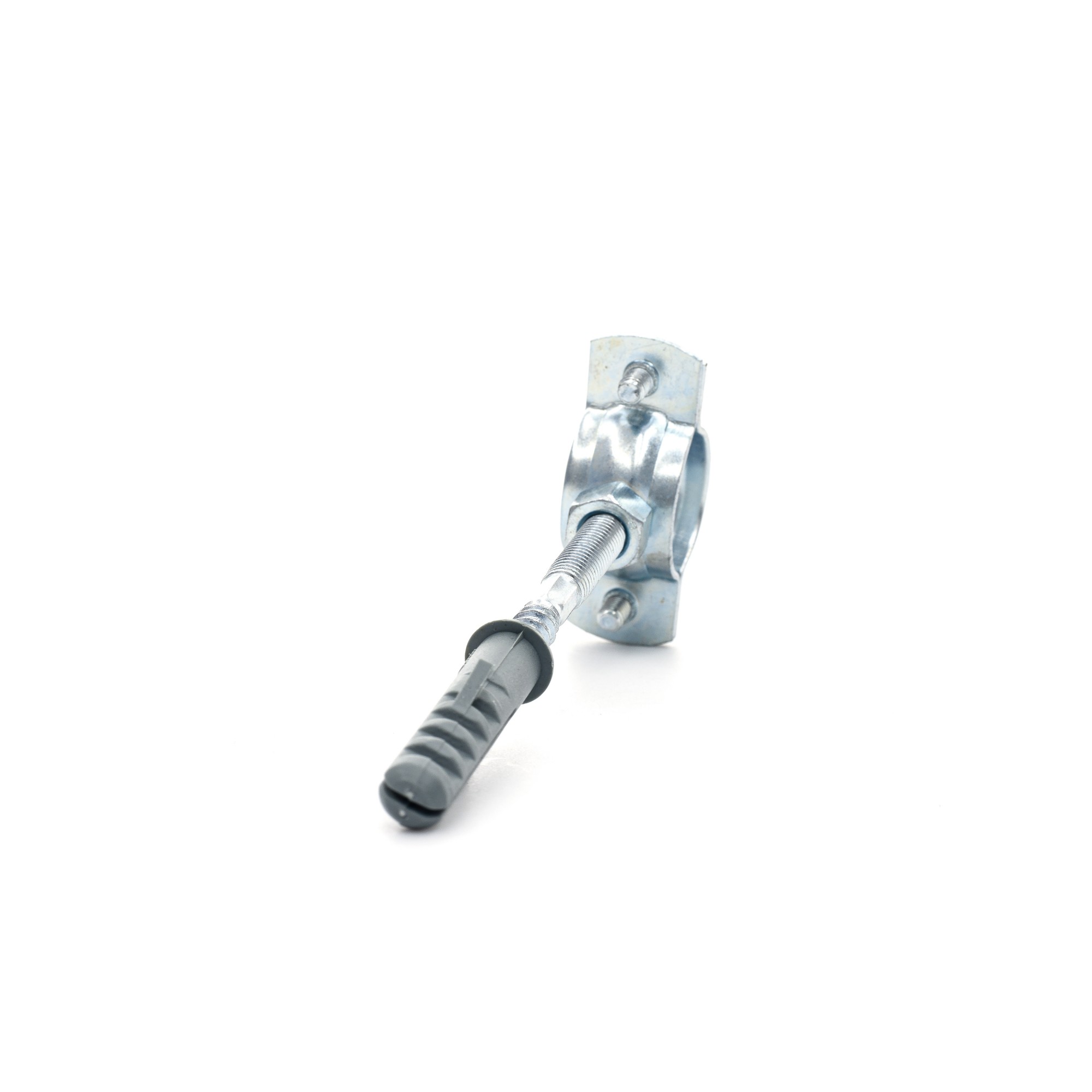

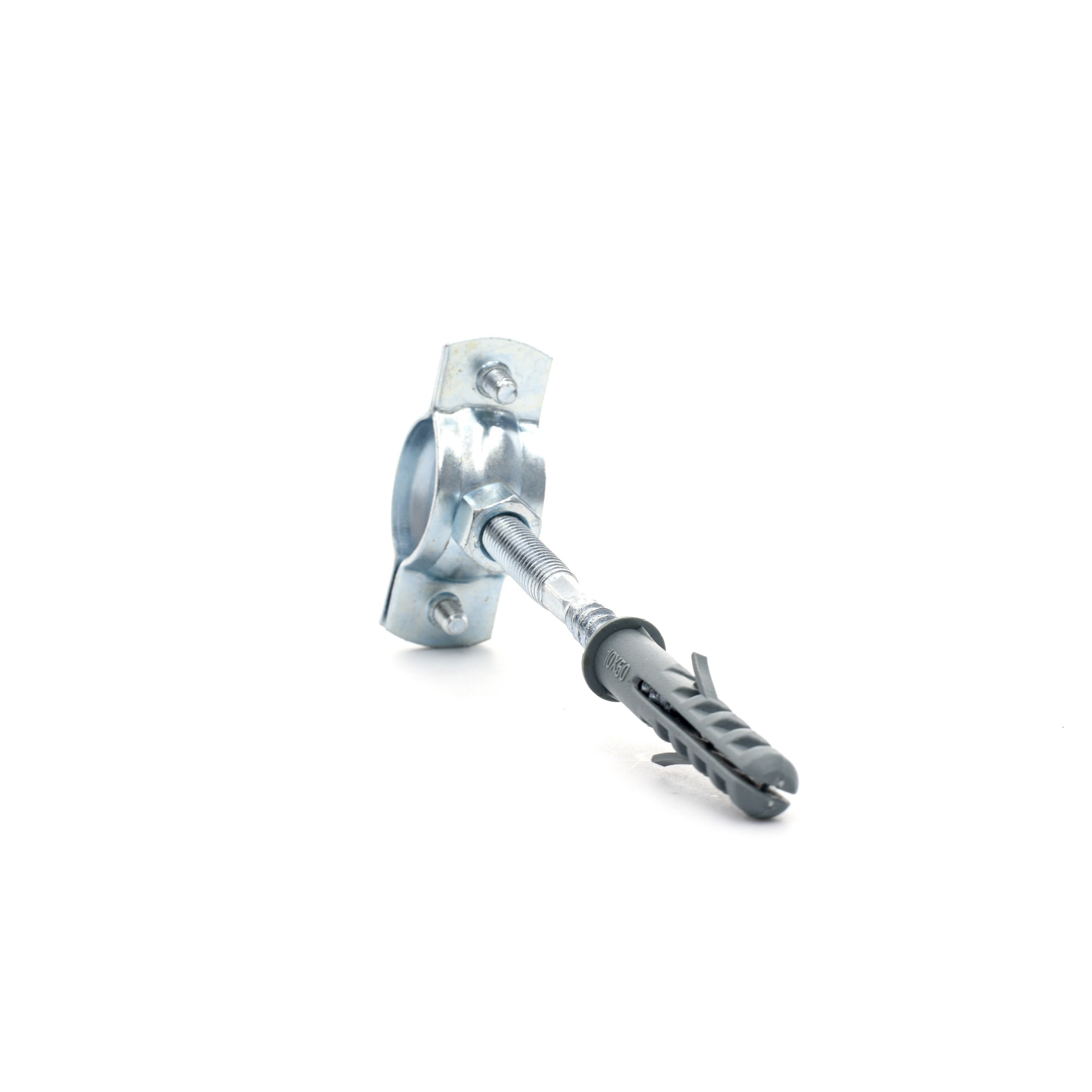

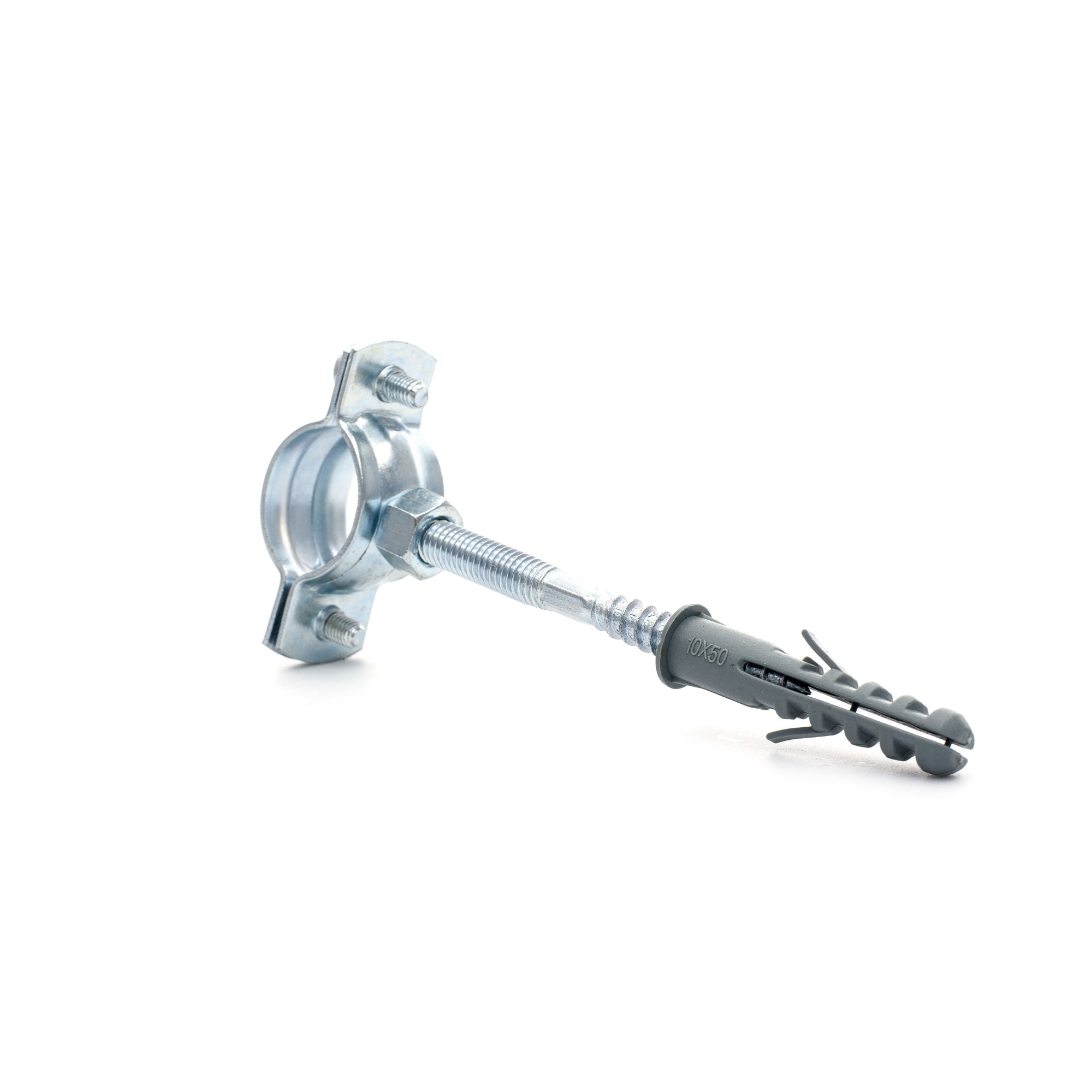

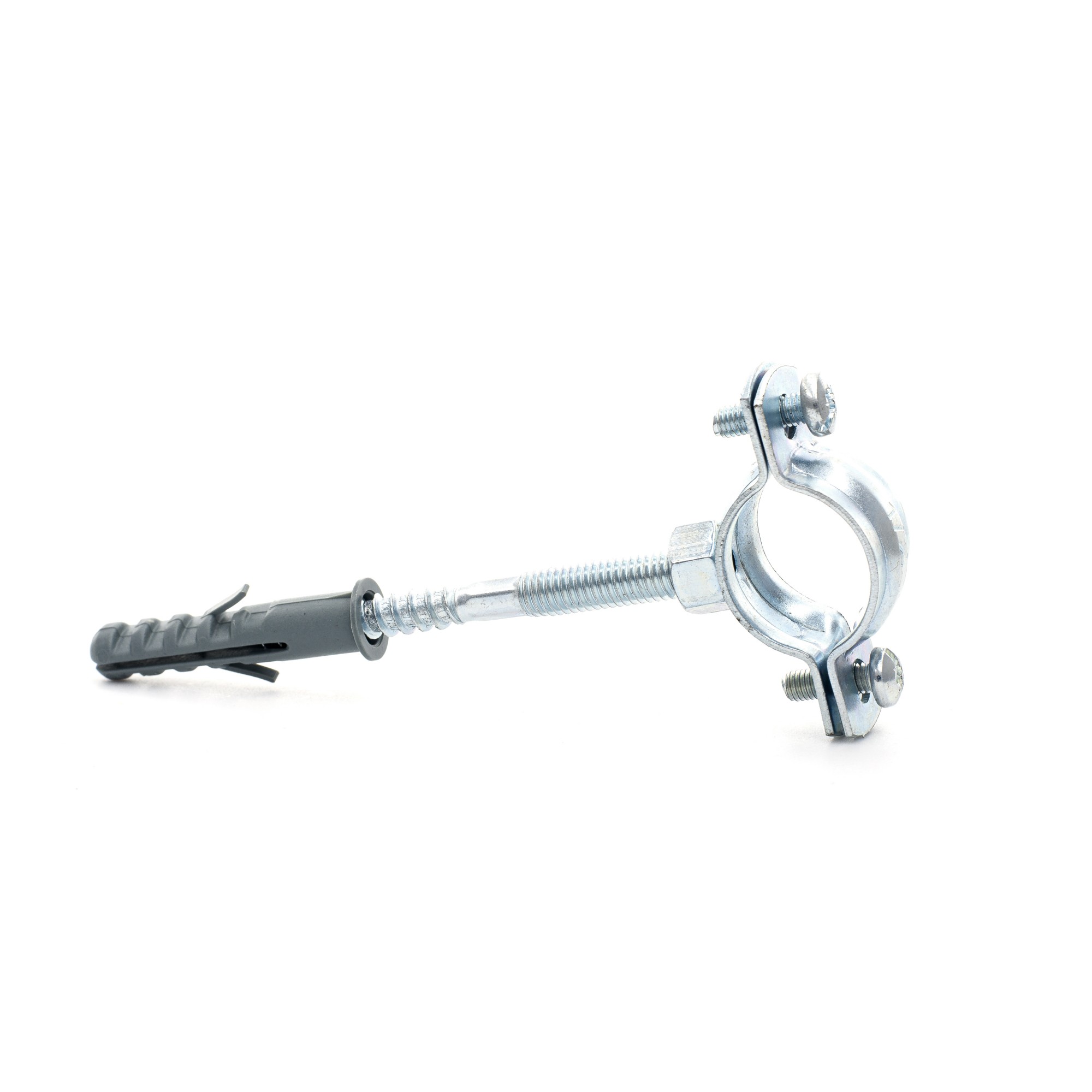

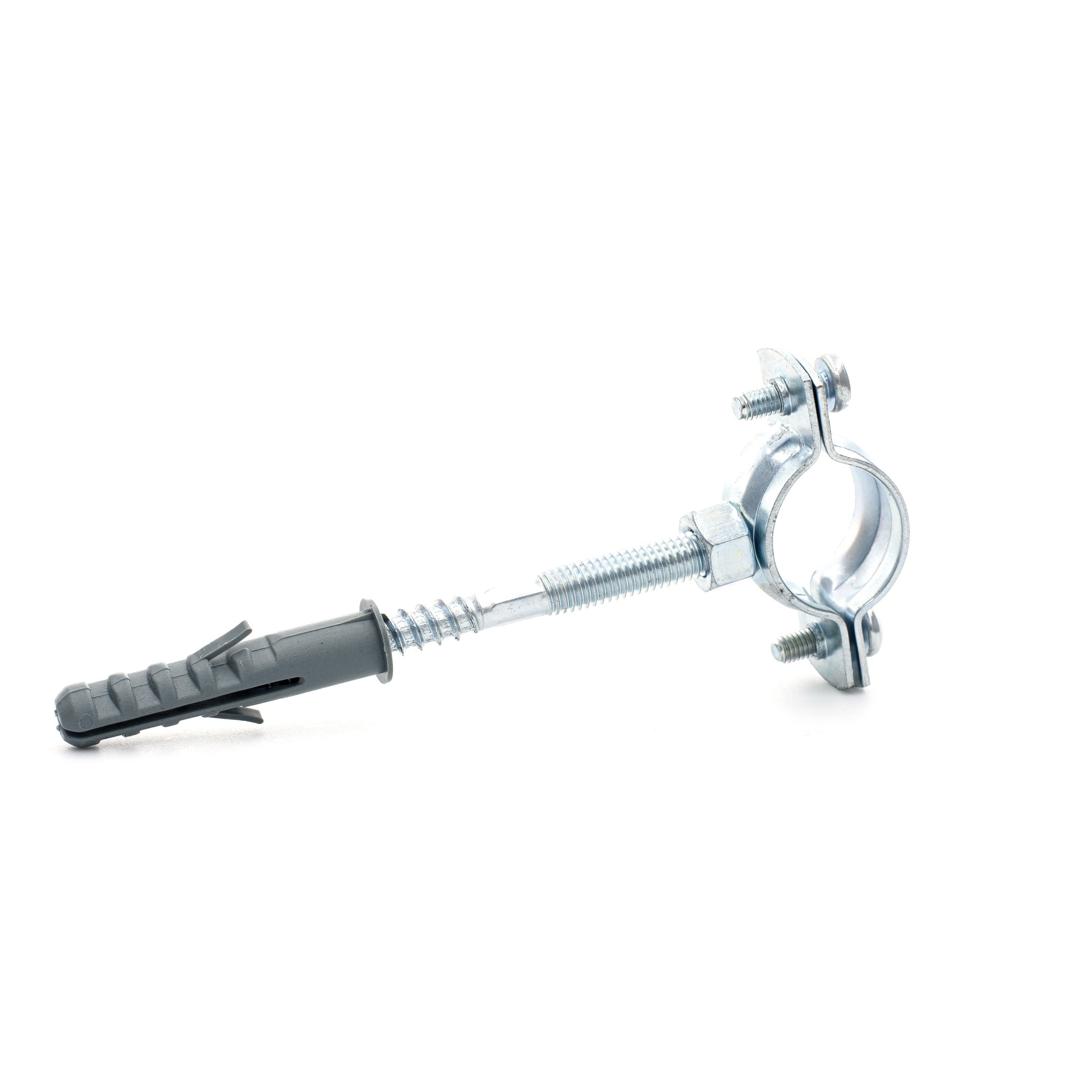

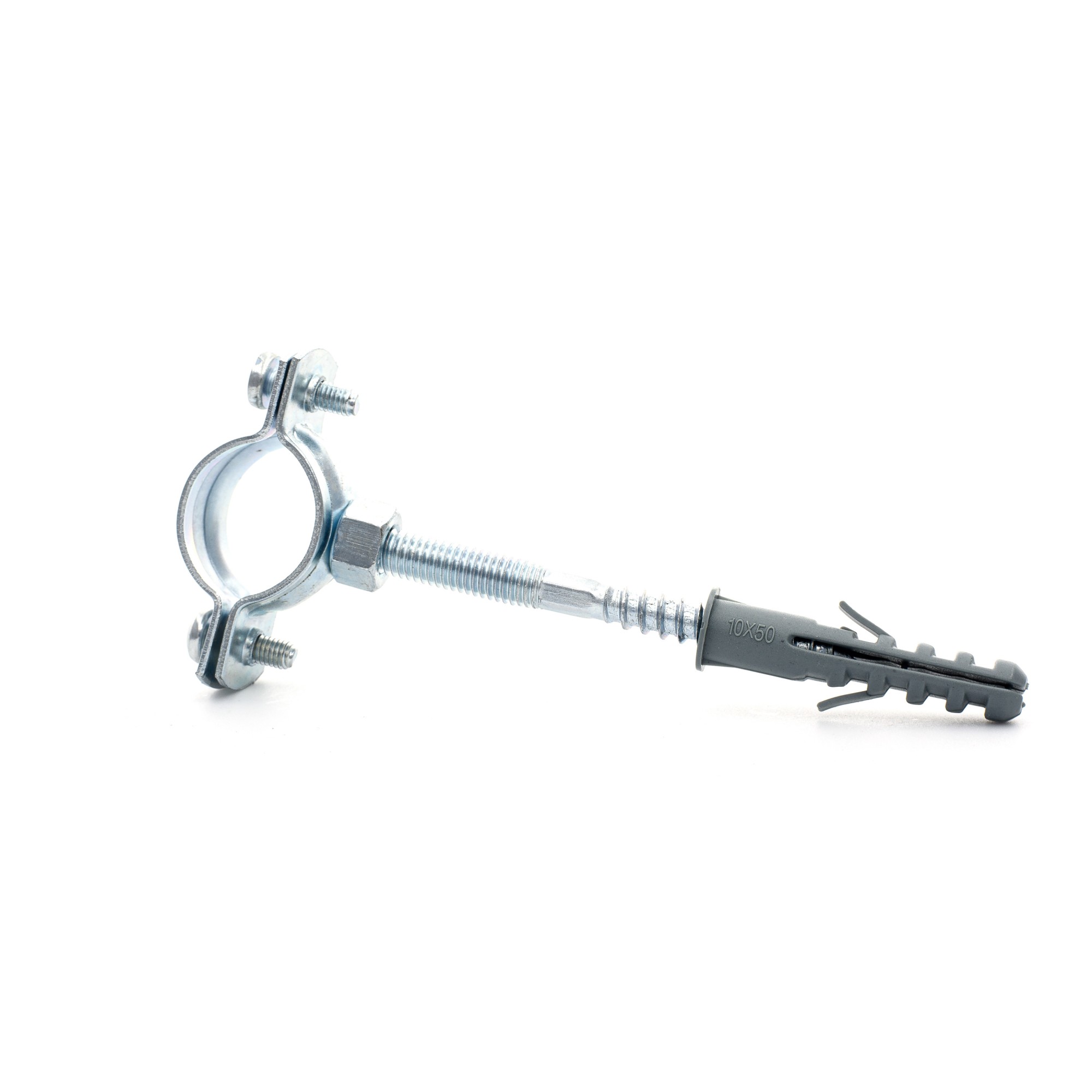

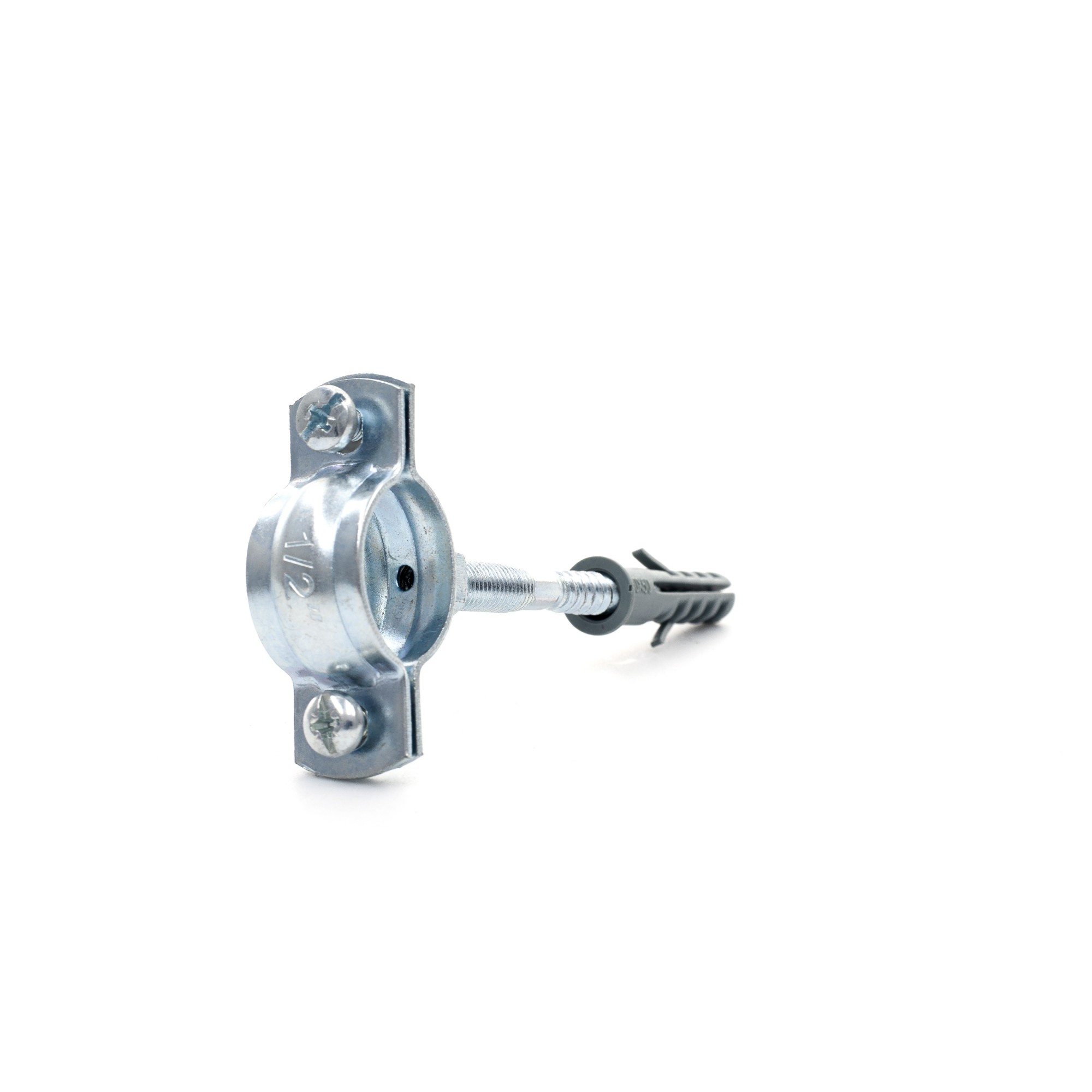

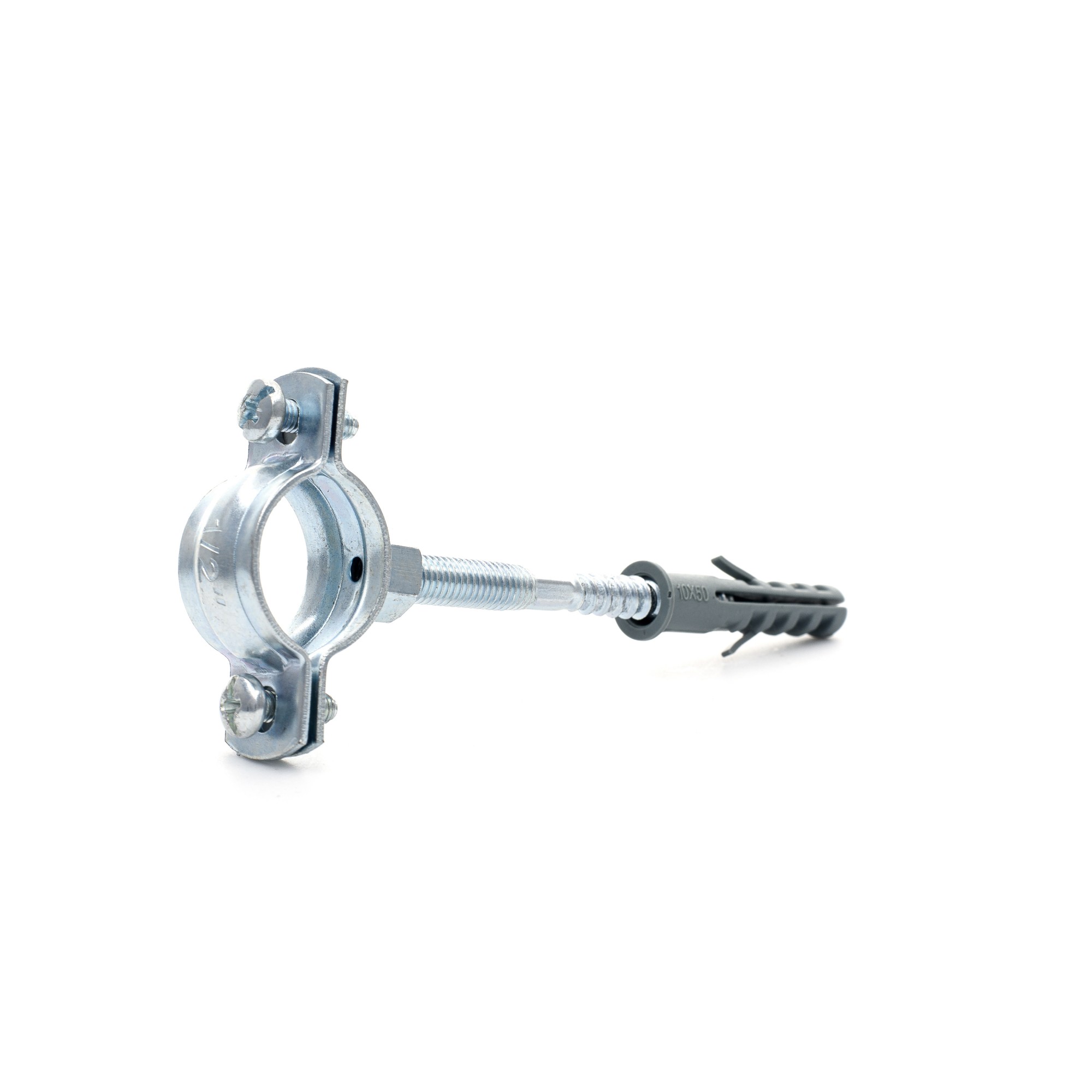

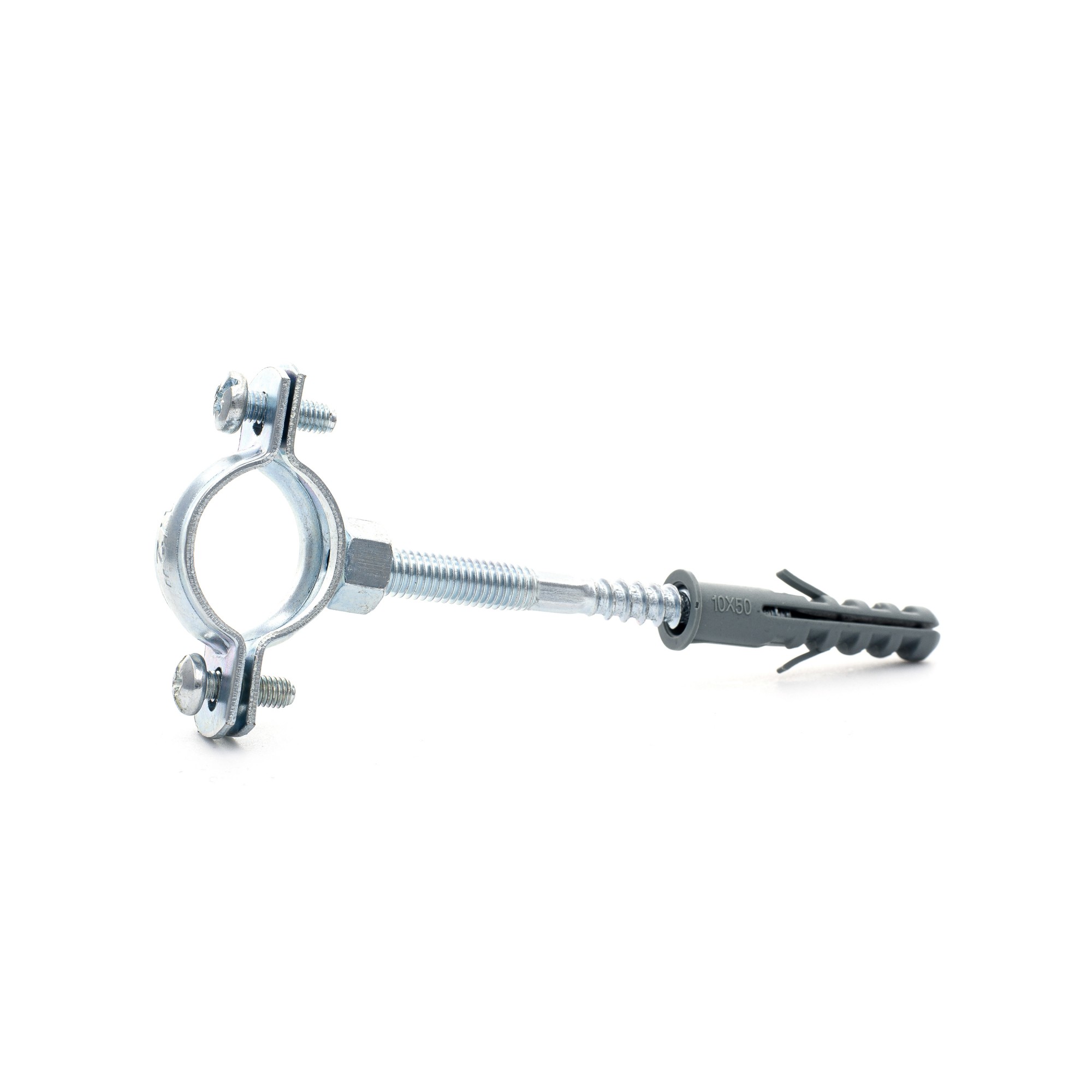

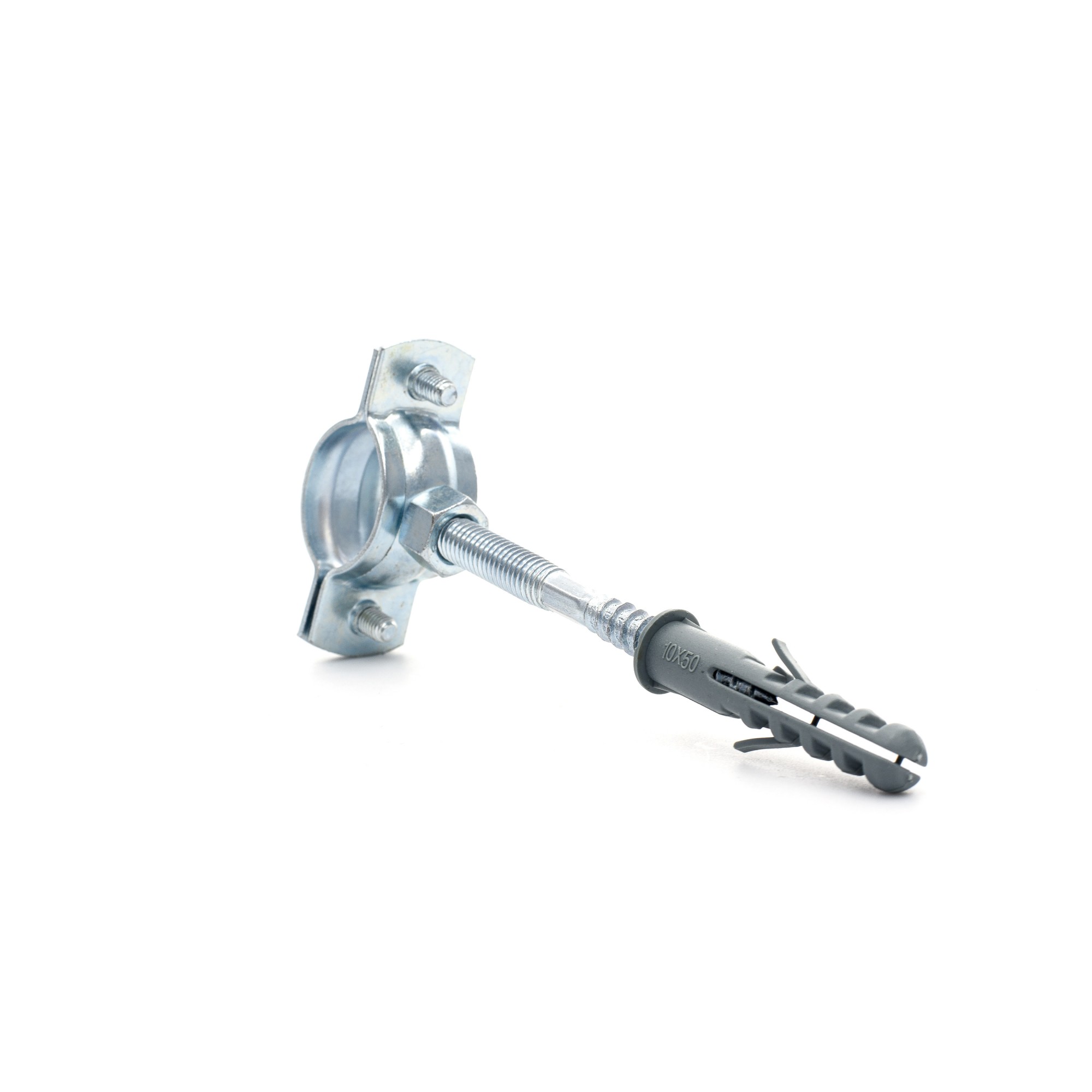

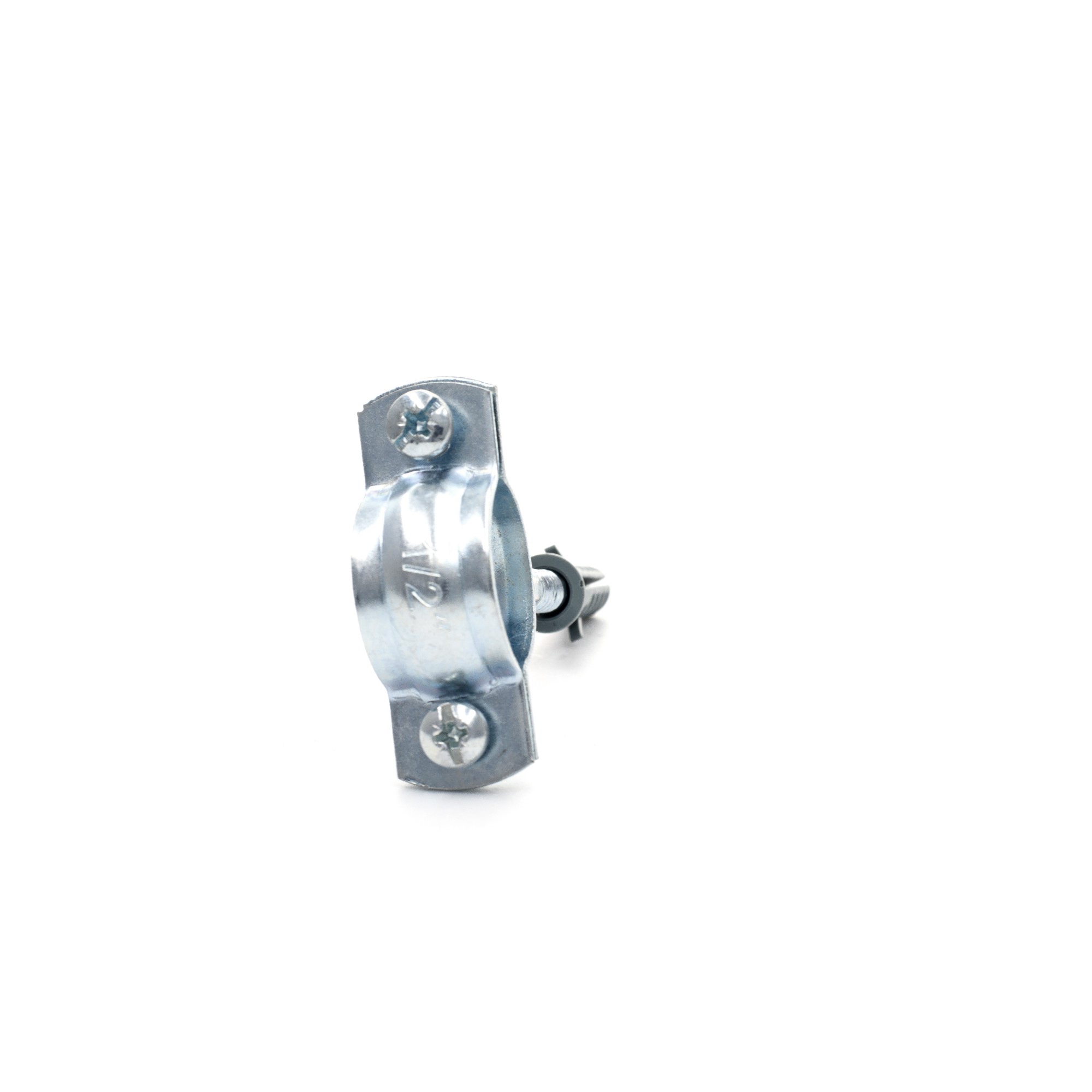

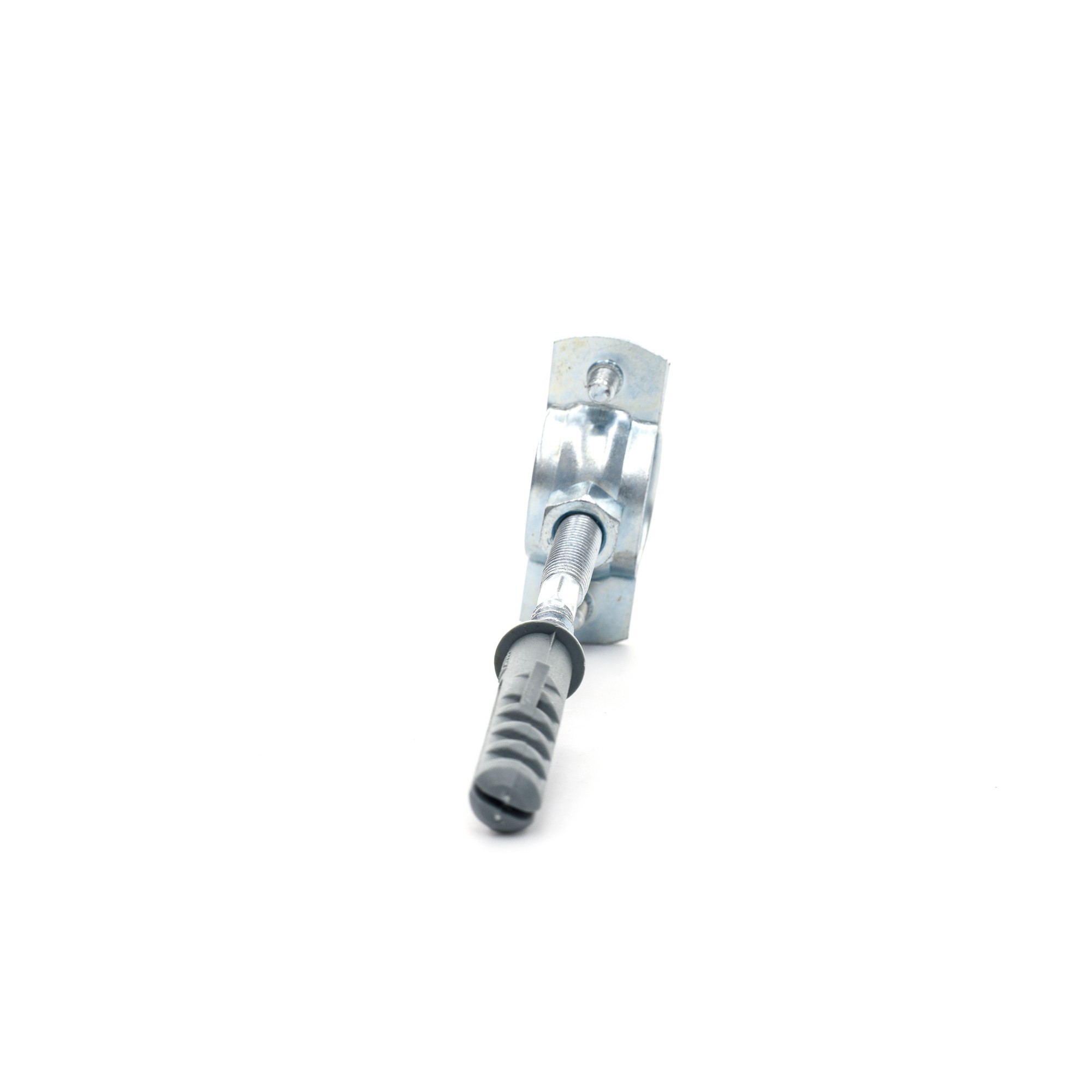

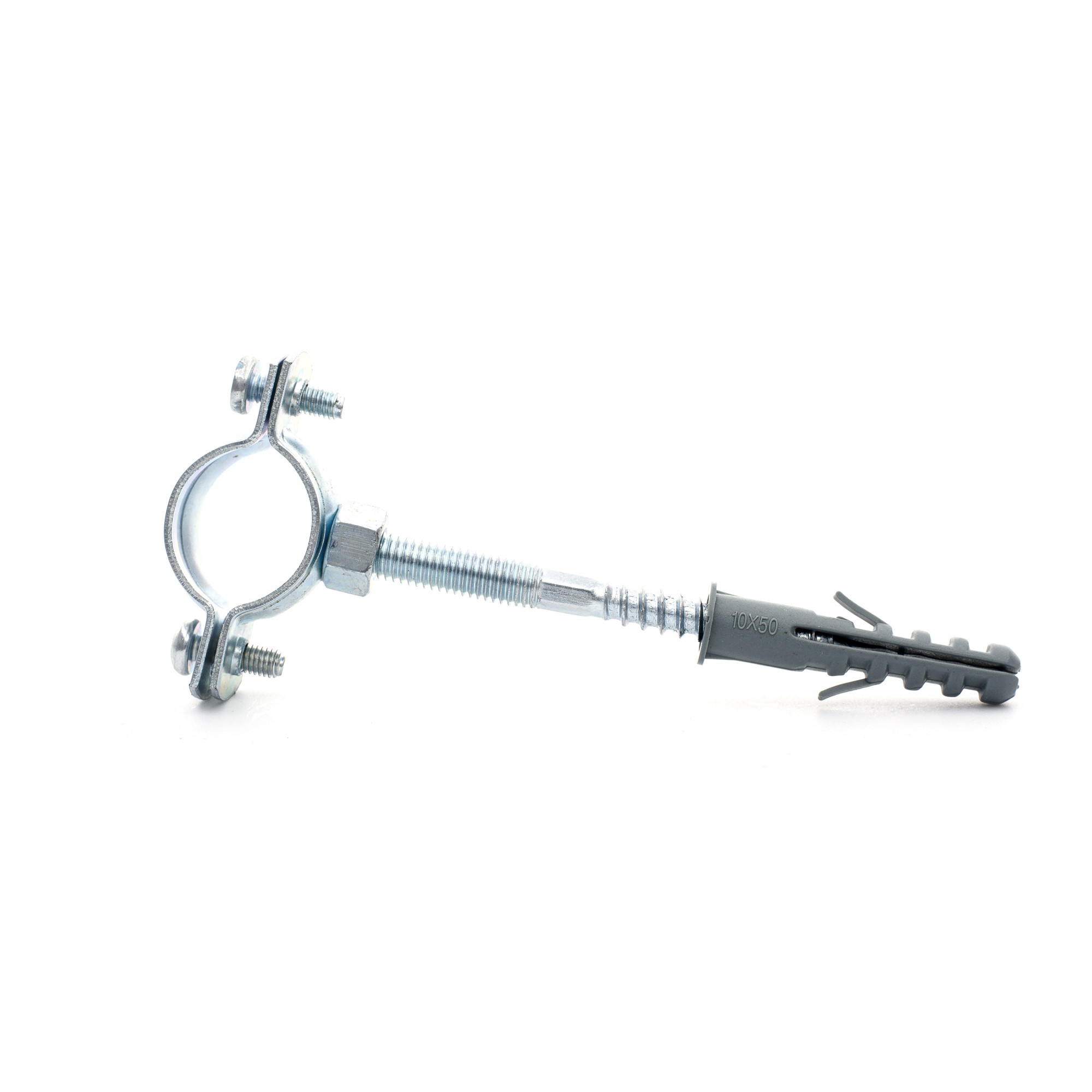

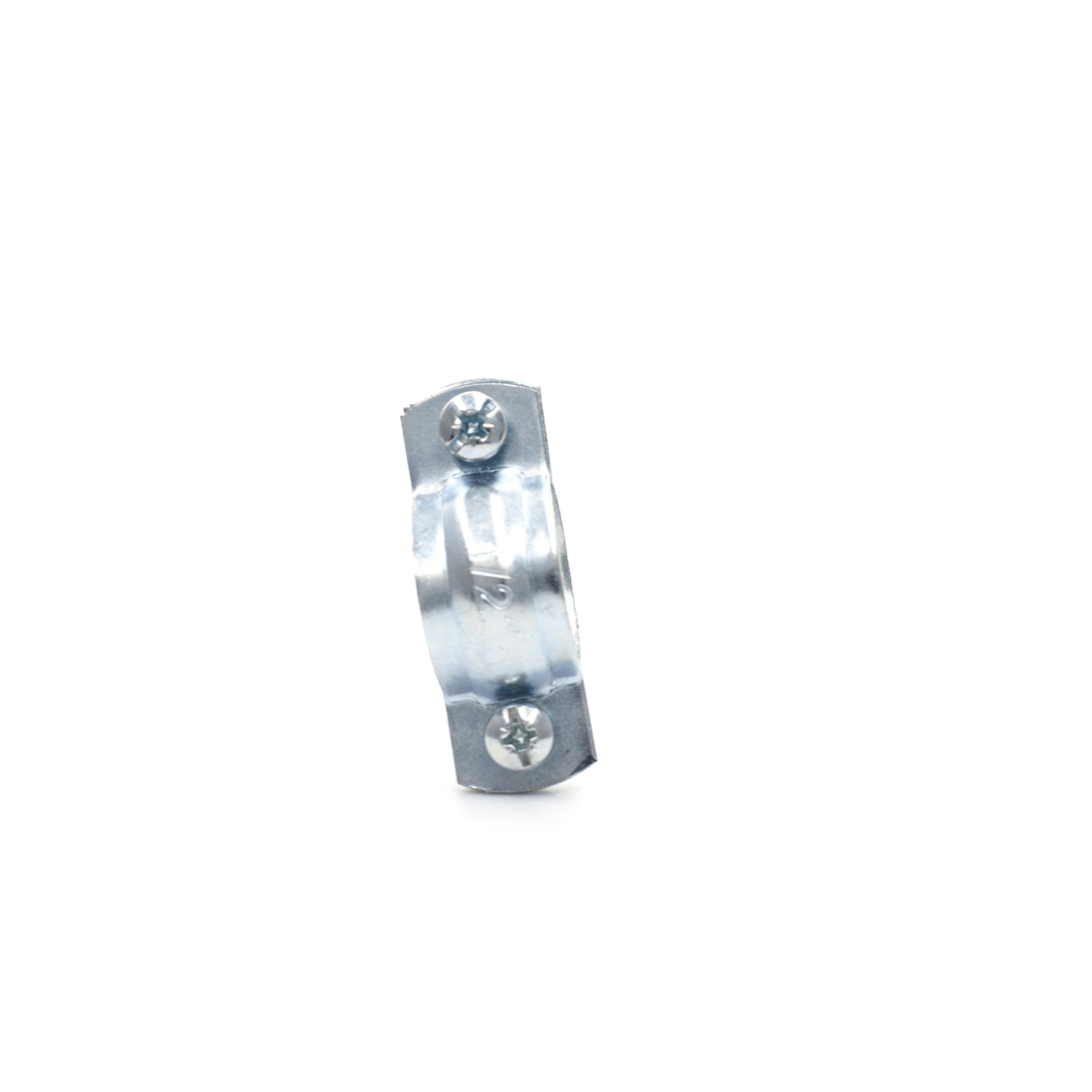

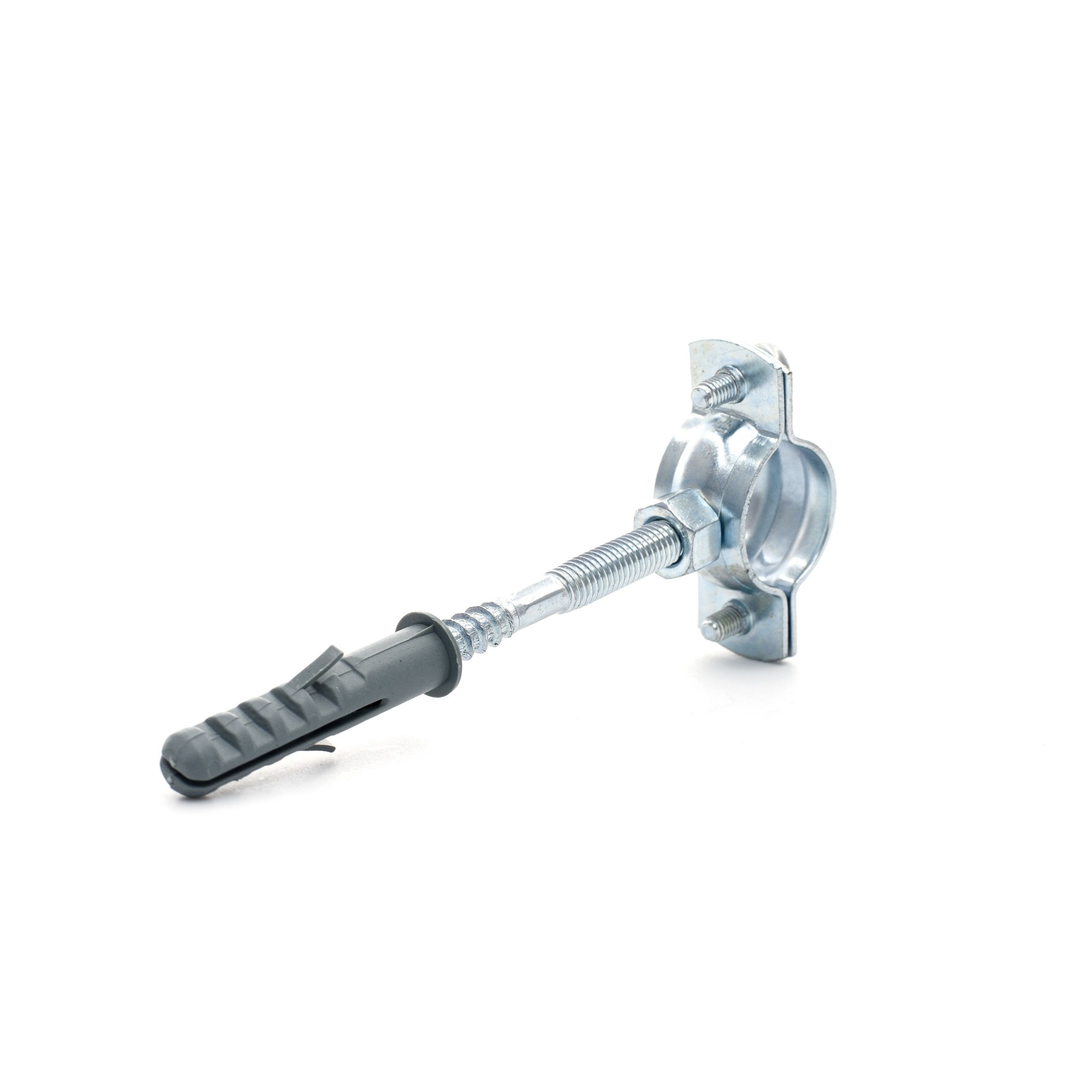

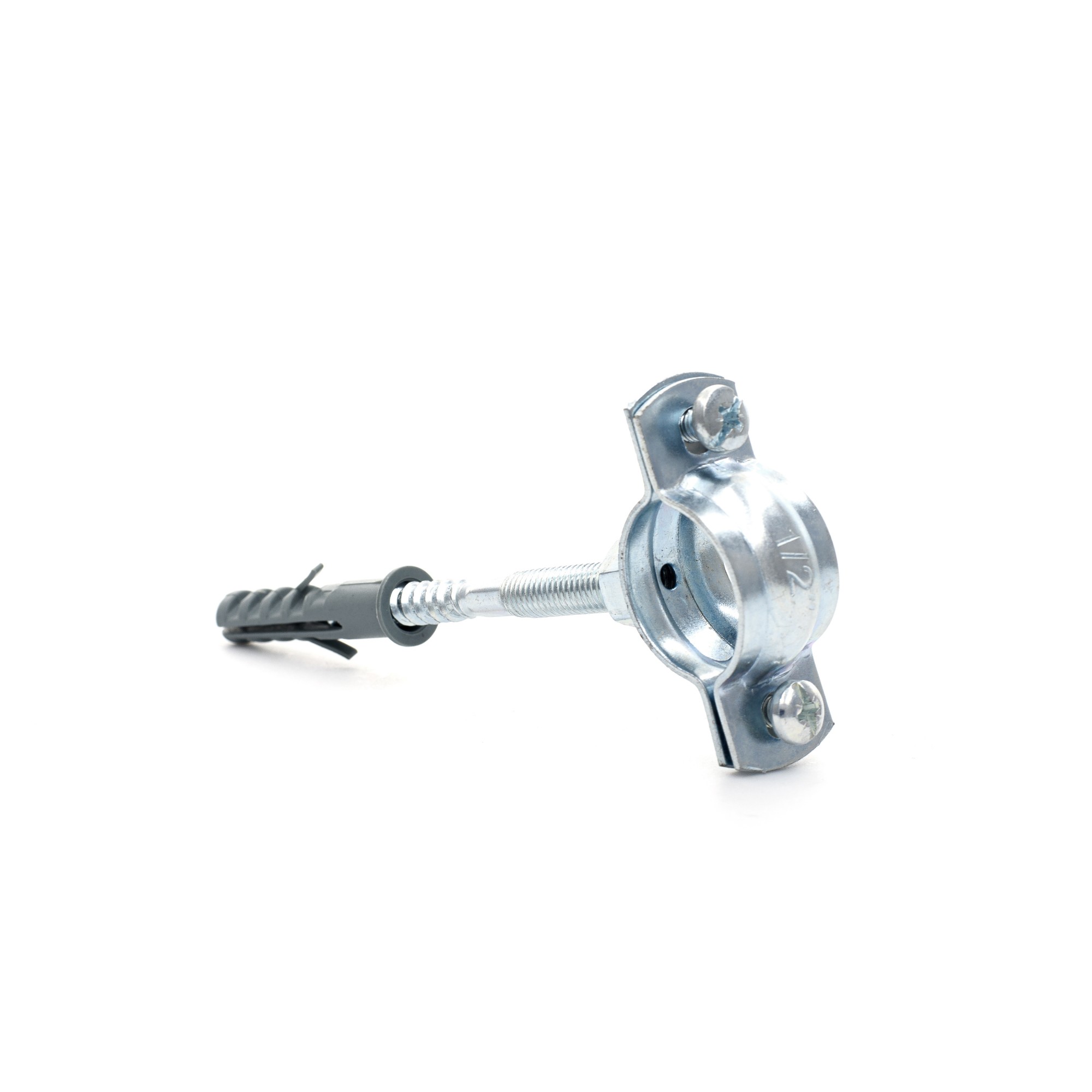

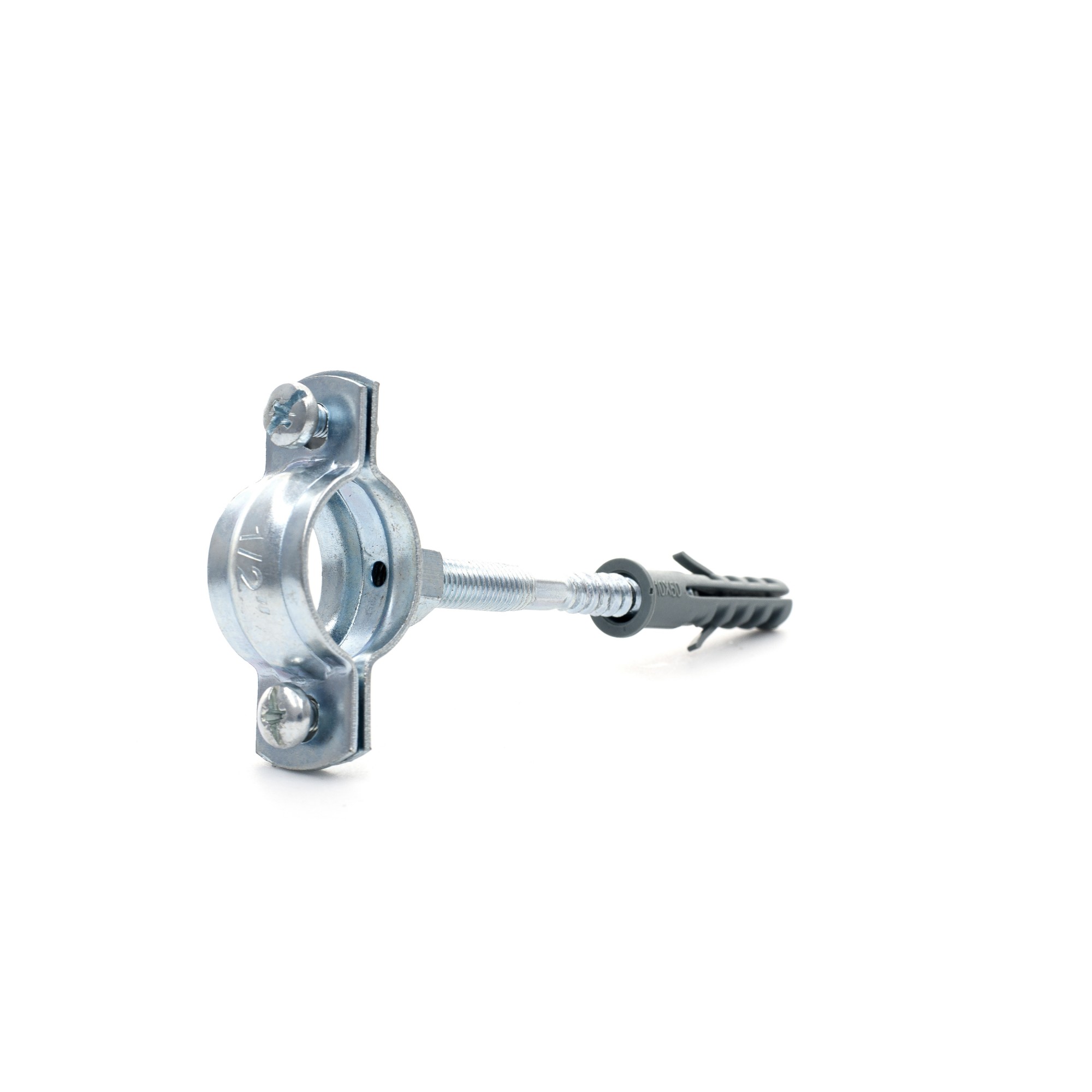

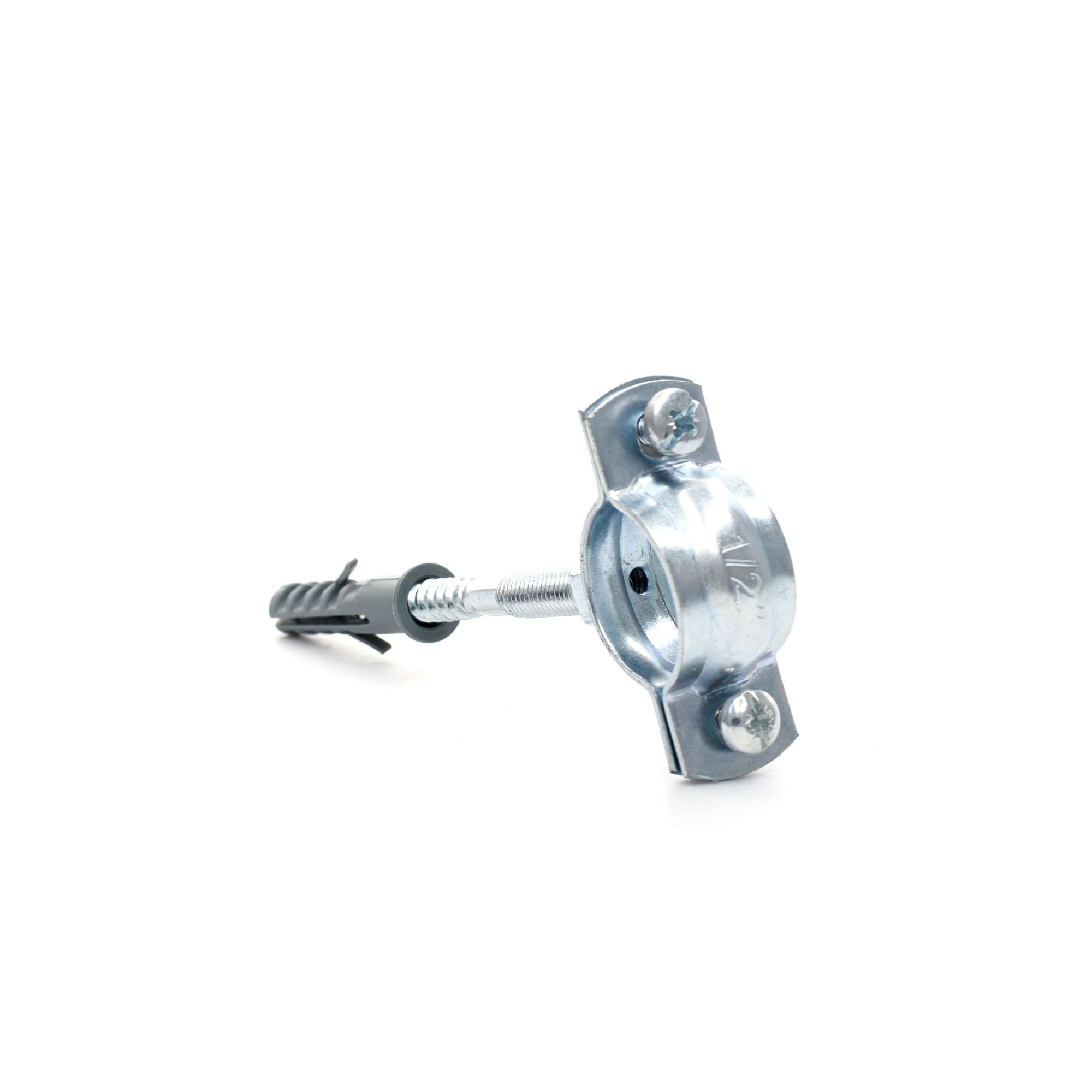

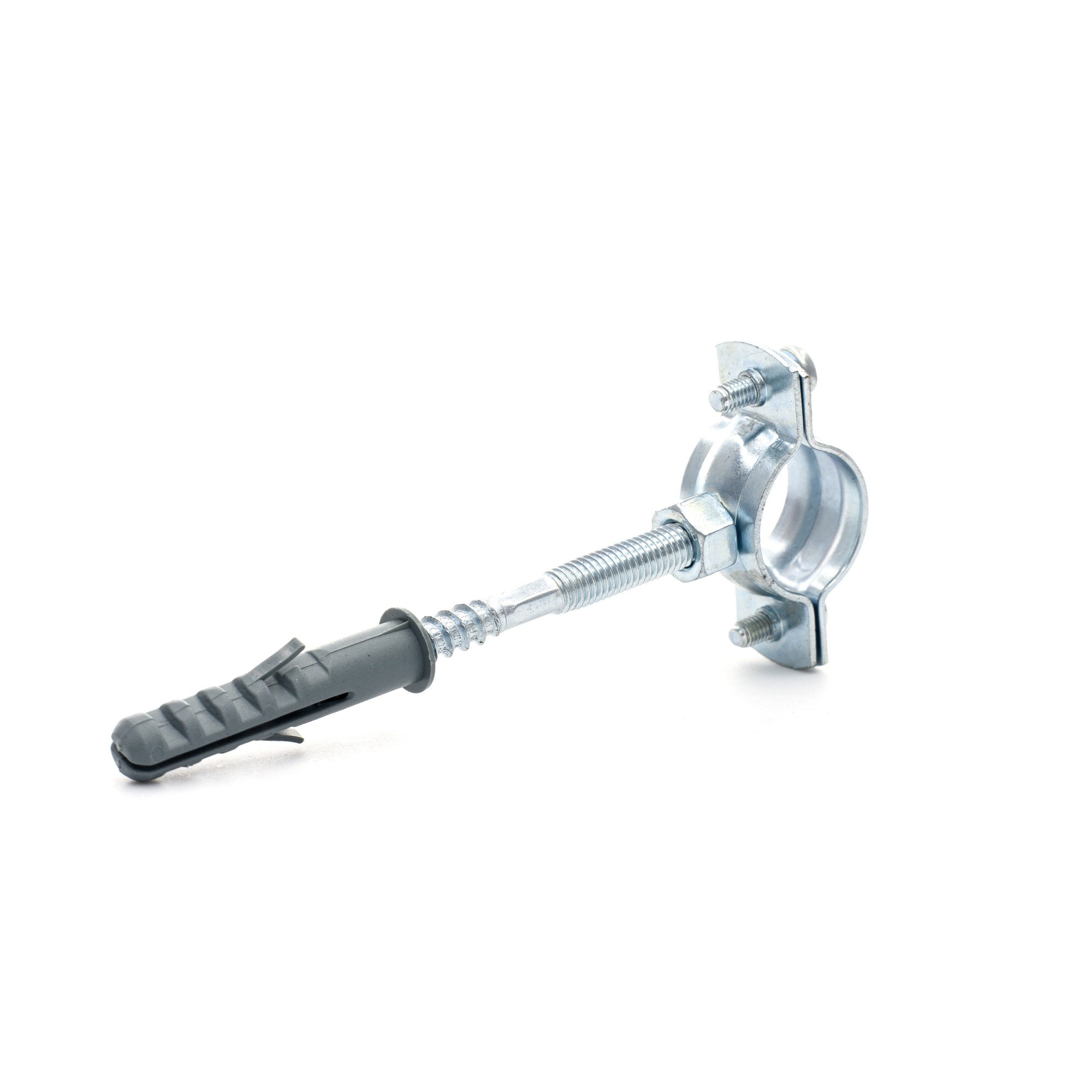

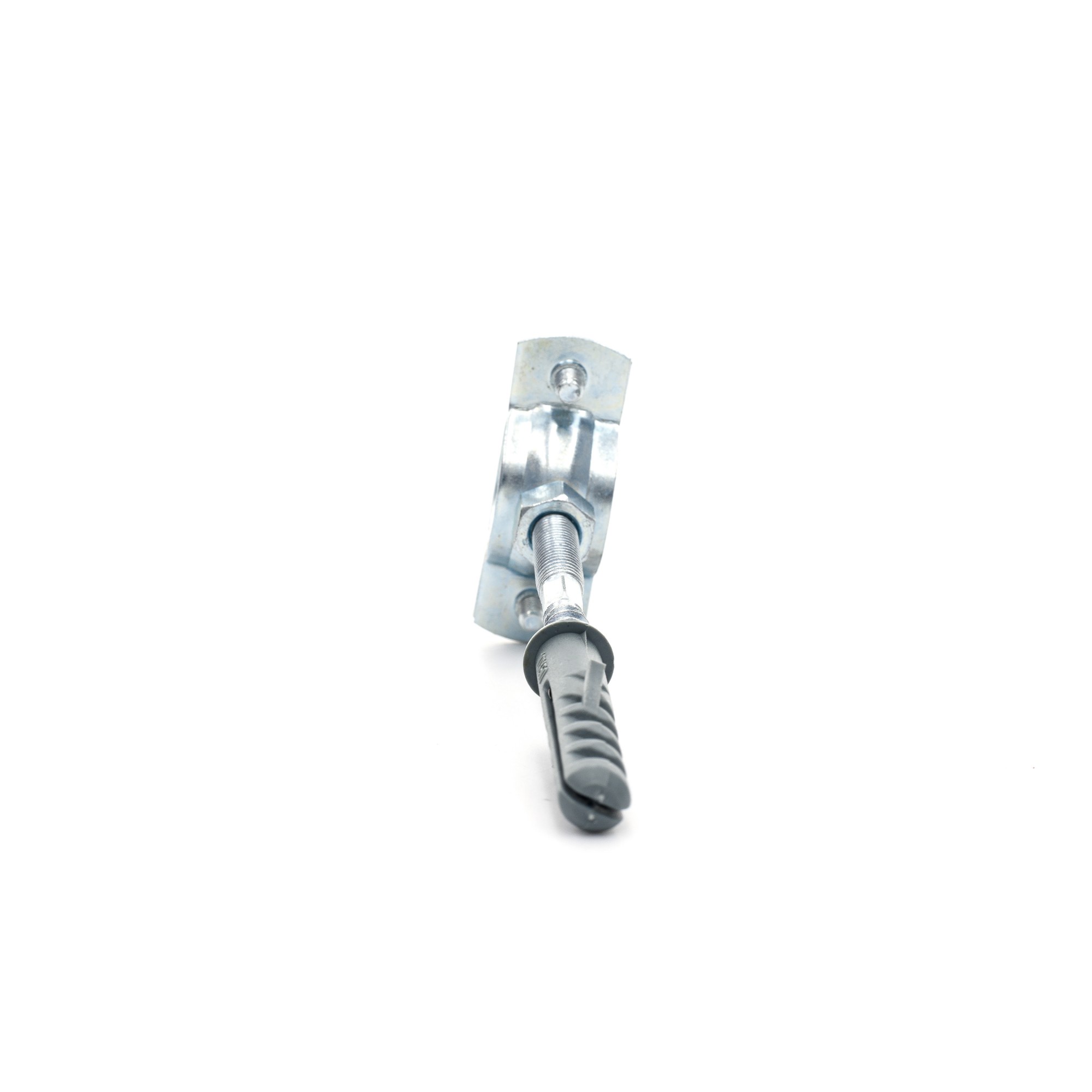

Morsetto metallico – set

Descrizione del prodotto

Il morsetto metallico con gomma viene utilizzato per il montaggio di tutti i tupi di tubi, in orizzontale e in verticale.
Con i morsetti metallici si possono montare tubi in plastica, acciaio e rame, negli impianti di acqua fredda e calda. Vengono utilizzati anche negli impianti di riscaldamento centralizzato, fognatura e impianto di gas.
VANTAGGI:

  • montaggio veloce
  • grazie all’utilizzo di materiali atossici, sono ecosostenibili
  • montaggio versatile: all’esterno e all’interno di edifici

MATERIALE: acciaio al carbonio con zincatura elettrolitica (10-12 micron), gomma EPDM
PARAMETRI TECNICI:

  • dado di giunzione saldato:

 Morsetti 3/ 8”-2”: M8
 Morsetti 2 ½”: M8/ M10

  • viti laterali M6 con rondelle in plastica
  • isolamento acustico EPDM conforme alla norma (DIN 4109)
  • range di temperature per EPDM: -40˚C a +120˚C

      Confezione singola Confezione multipla Pallet
    Indice Diametro
    (mm)

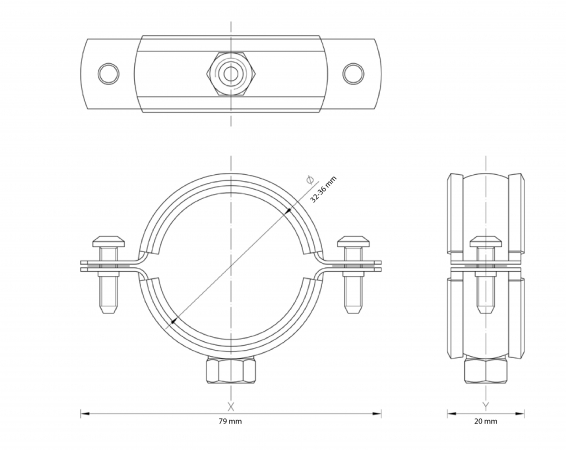

    Dimensioni del prodotto
    X/Y/Z (mm)
    Peso netto
    (g)
    Numero Dimensioni
    (cm)
    Peso lordo
    (kg)
    Numero Dimensioni
    (cm)
    Peso lordo
    (kg)
    Numero

    Dimensioni
    (cm)

    Peso lordo
    (kg)
    B-691217 3/8' 50 x 23 x 20 50.1 1 12 x 12 0.0523 100 41 x 10 x 28 5.53 8000 120 x 82 x 120 462
    B-691224 1/2' 53 x 30 x 20 48.5 1 12 x 12 0.0504 100 41 x 10 x 28 5.34 8000 120 x 82 x 120 447
    B-691231 3/4' 62 x 35 x 20 51.8 1 12 x 12 0.0539 100 41 x 10 x 28 5.69 8000 120 x 82 x 120 475
    B-691248 1' 69 x 40 x 20 59.8 1 14 x 13 0.0612 100 41 x 13 x 28 6.42 8000 120 x 82 x 145 533
    B-691255 11/4' 75 x 48 x 20 63.9 1 14 x 13 0.0664 100 41 x 15 x 28 6.99 7200 120 x 82 x 150 523
    B-691262 11/2' 90 x 57 x 20 73.8 1 14 x 13 0.075 100 41 x 18.5 x 28 7.9 6400 120 x 82 x 163 525
    B-691279 2' 102 x 70 x 20 81.3 1 14 x 13 0.0841 100 41 x 24 x 28 8.81 4800 120 x 82 x 165 443
    B-691286 21/2' 120 x 96 x 20 115.1 1 16 x 16 0.1185 50 41 x 15 x 28 6.05 3600 120 x 82 x 150 455
    B-691293 3' 123 x 103 x 20 114.7 1 16 x 16 0.1185 50 41 x 18 x 28 6.15 3200 120 x 82 x 160 417
    B-691309 4' 158 x 132 x 23 159.1 1 22 x 20 0.1629 50 41 x 15 x 28 8.54 3600 120 x 82 x 150 635
    B-691316 5' 185 x 150 x 23 231.4 1 22 x 20 0.2355 50 41 x 25 x 28 12.15 2400 120 x 82 x 165 603
    B-691323 6' 215 x 176 x 23 279.4 1 22 x 20 0.2835 50 41 x 25 x 28 14.57 2400 120 x 82 x 165 720
    B-695116 8' 260 x 220 x 23 364.1 1 28 x 20 0.3672 50 41 x 25 x 28 18.86 2400 120 x 82 x 165 925
