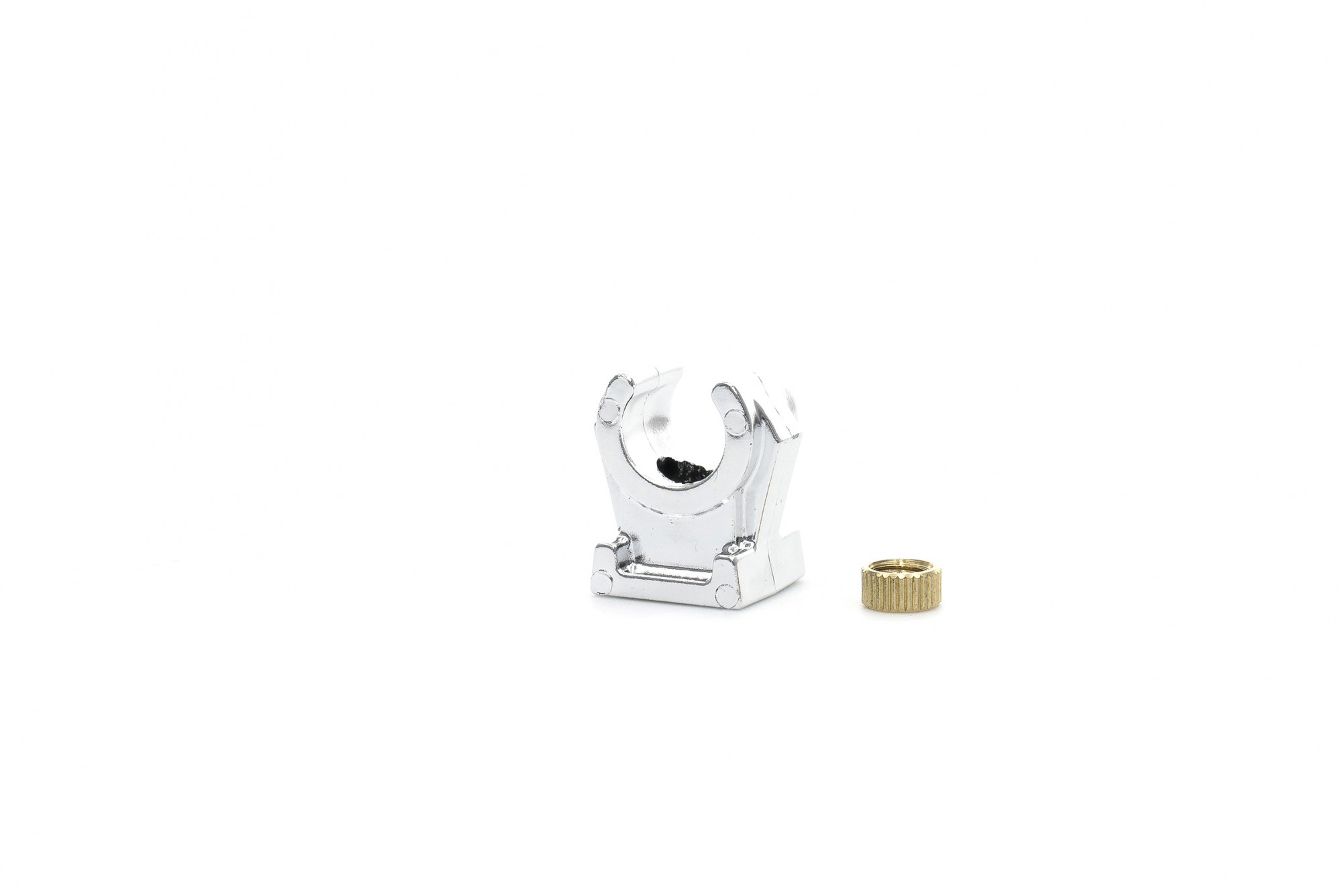

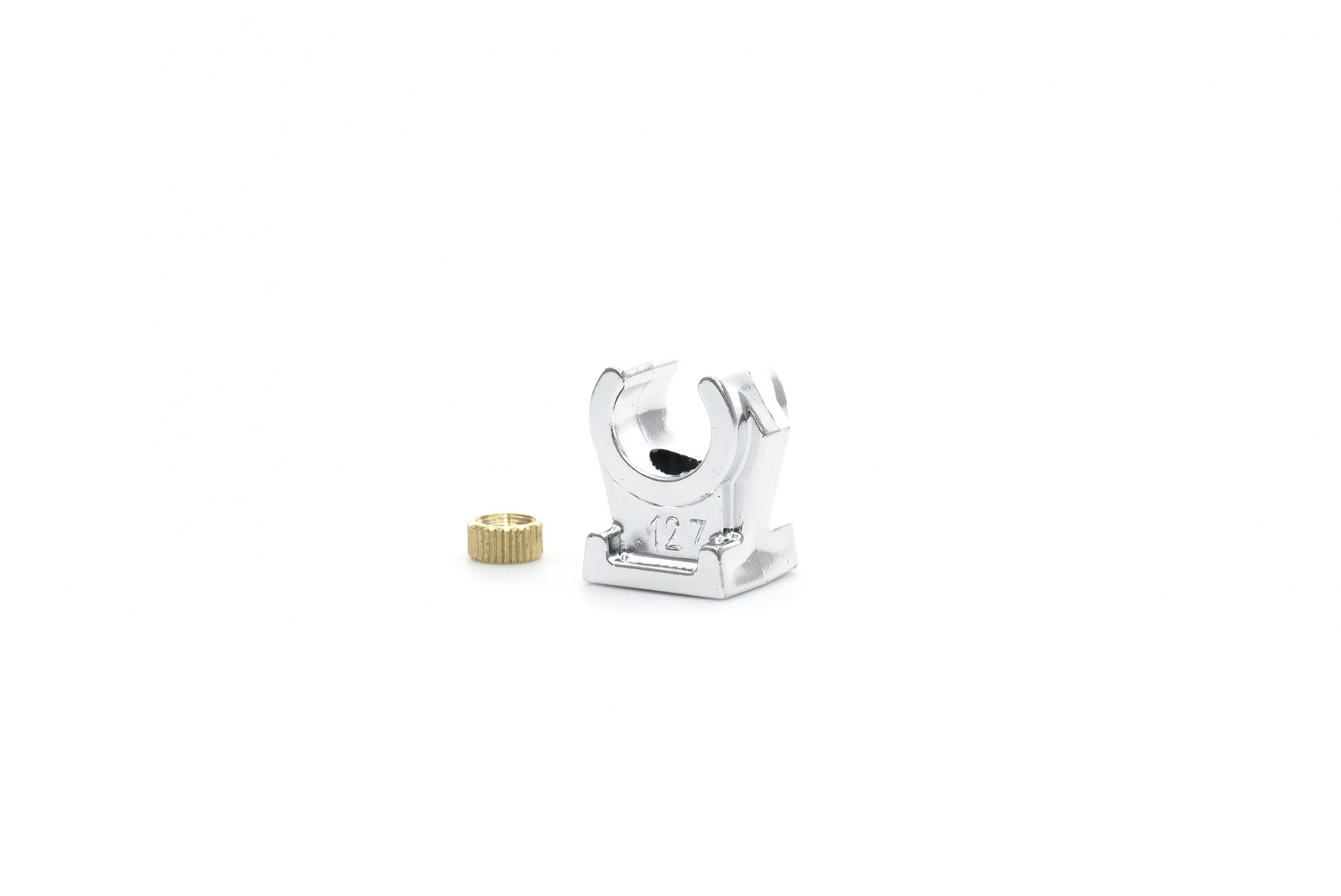

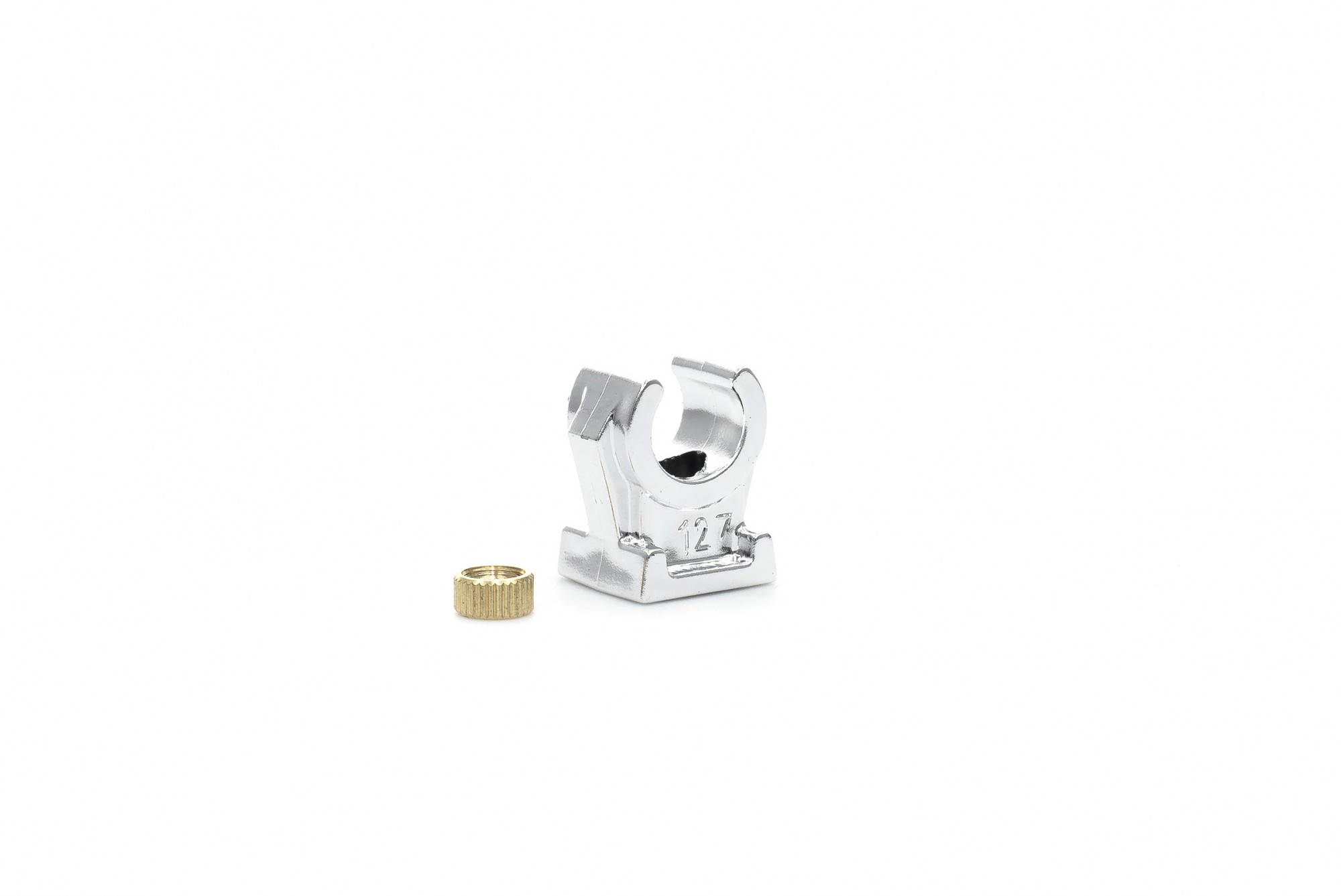

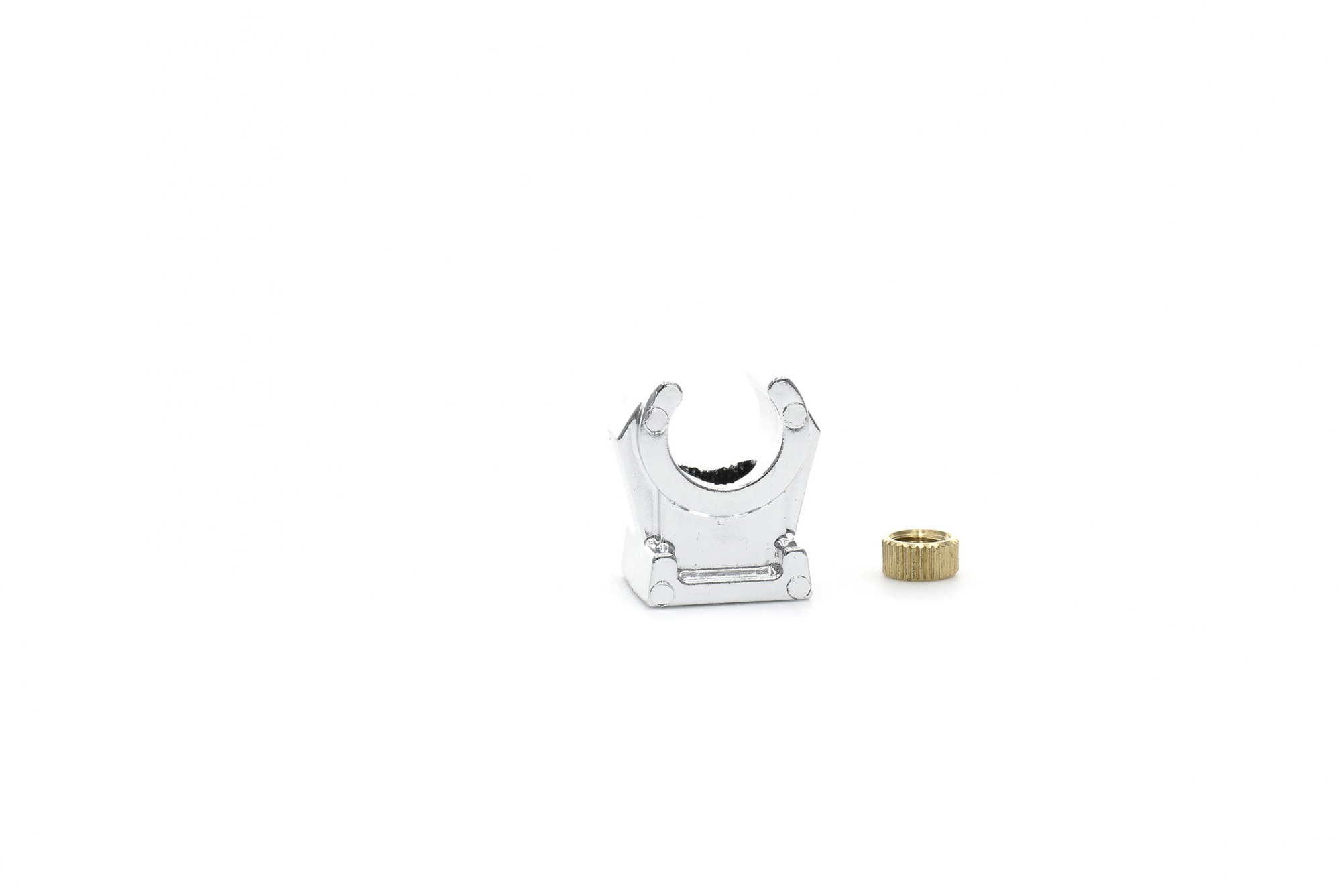

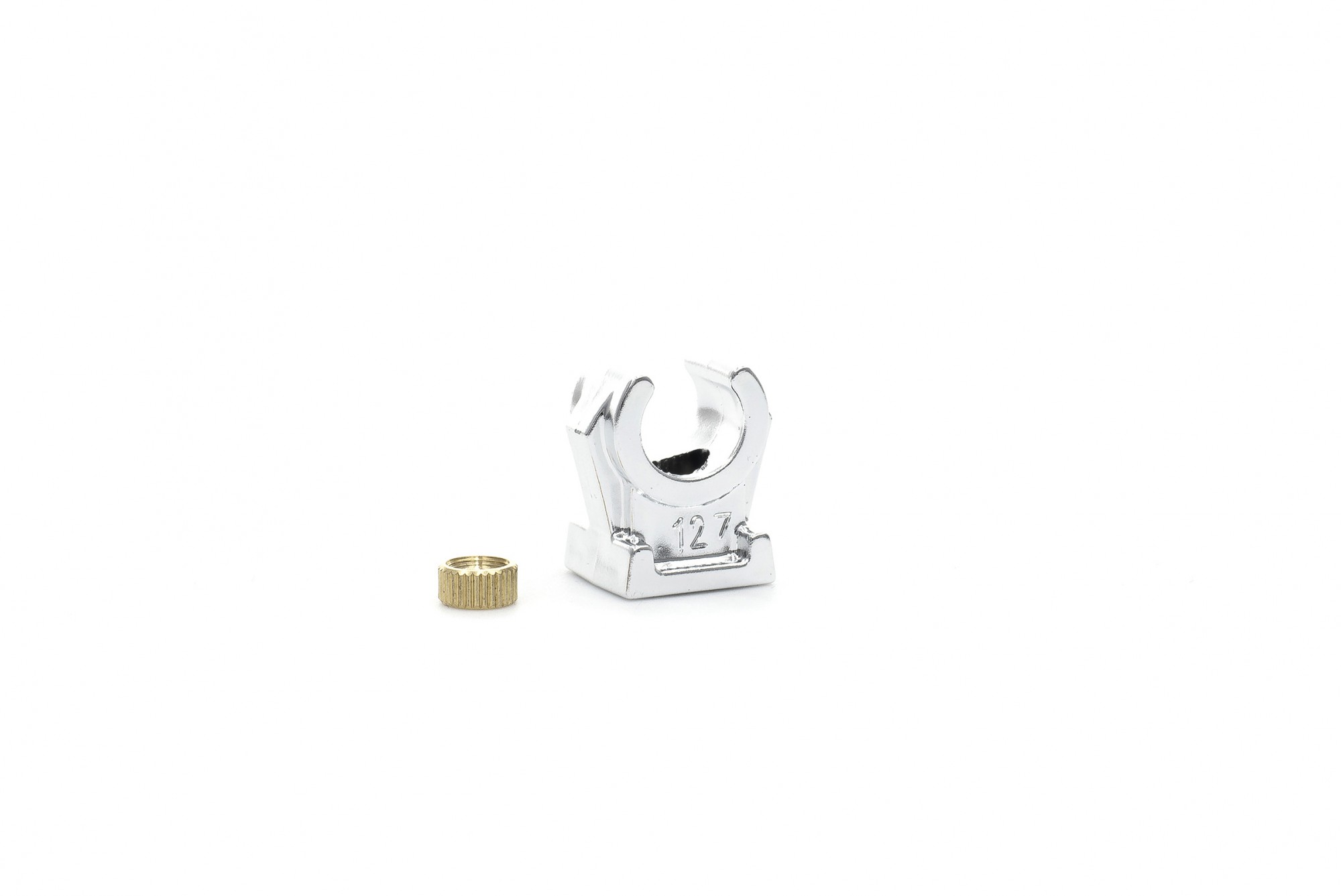

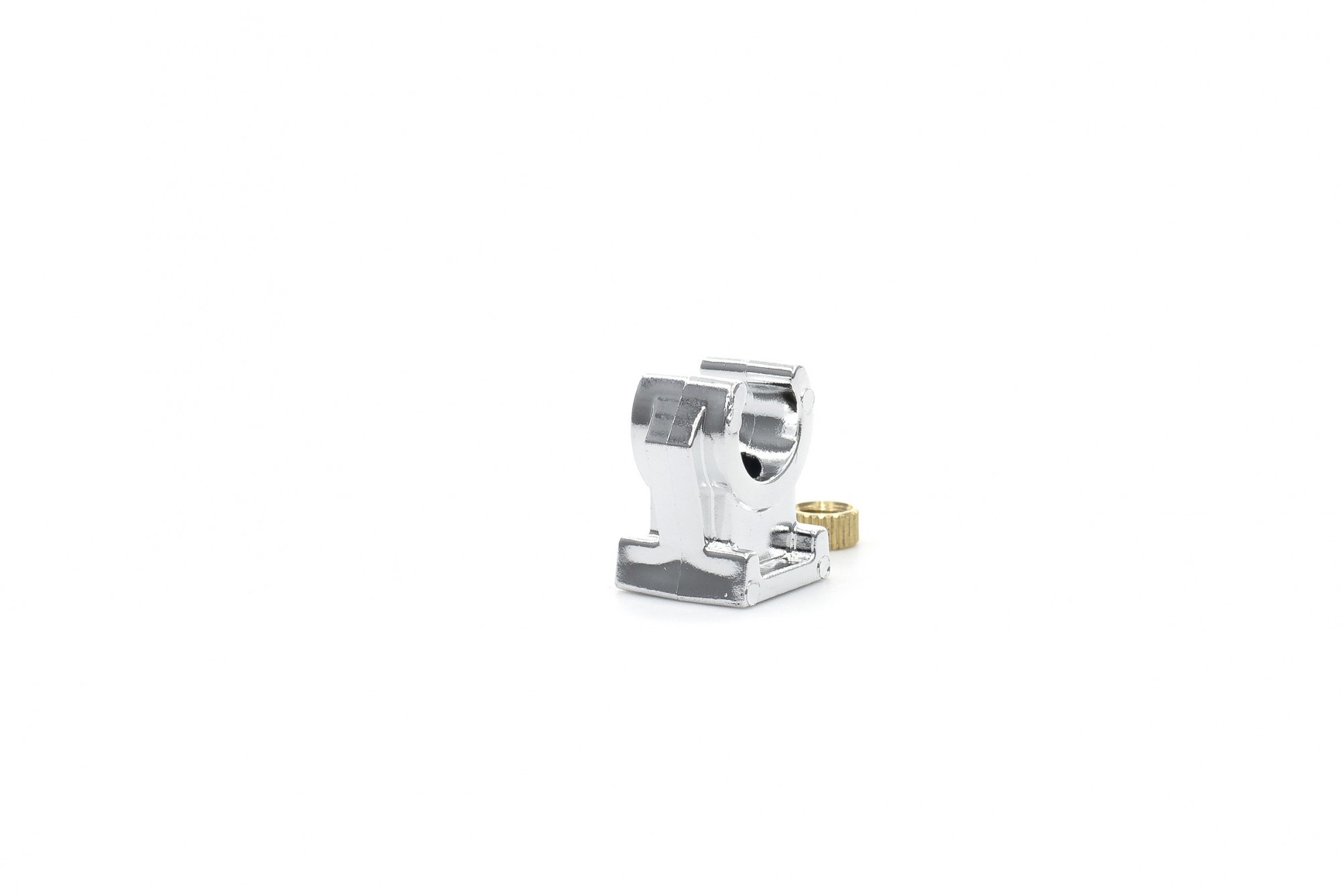

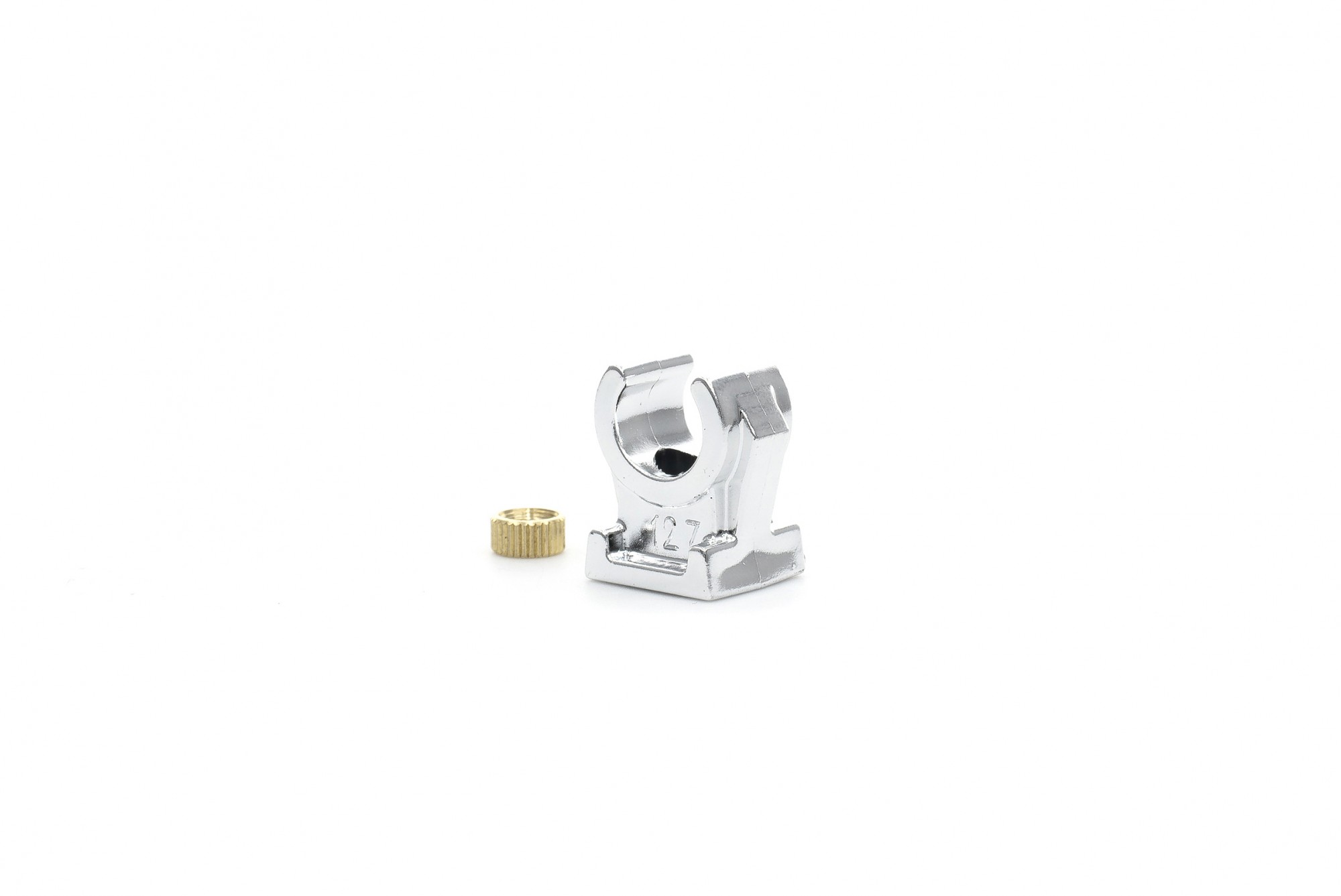

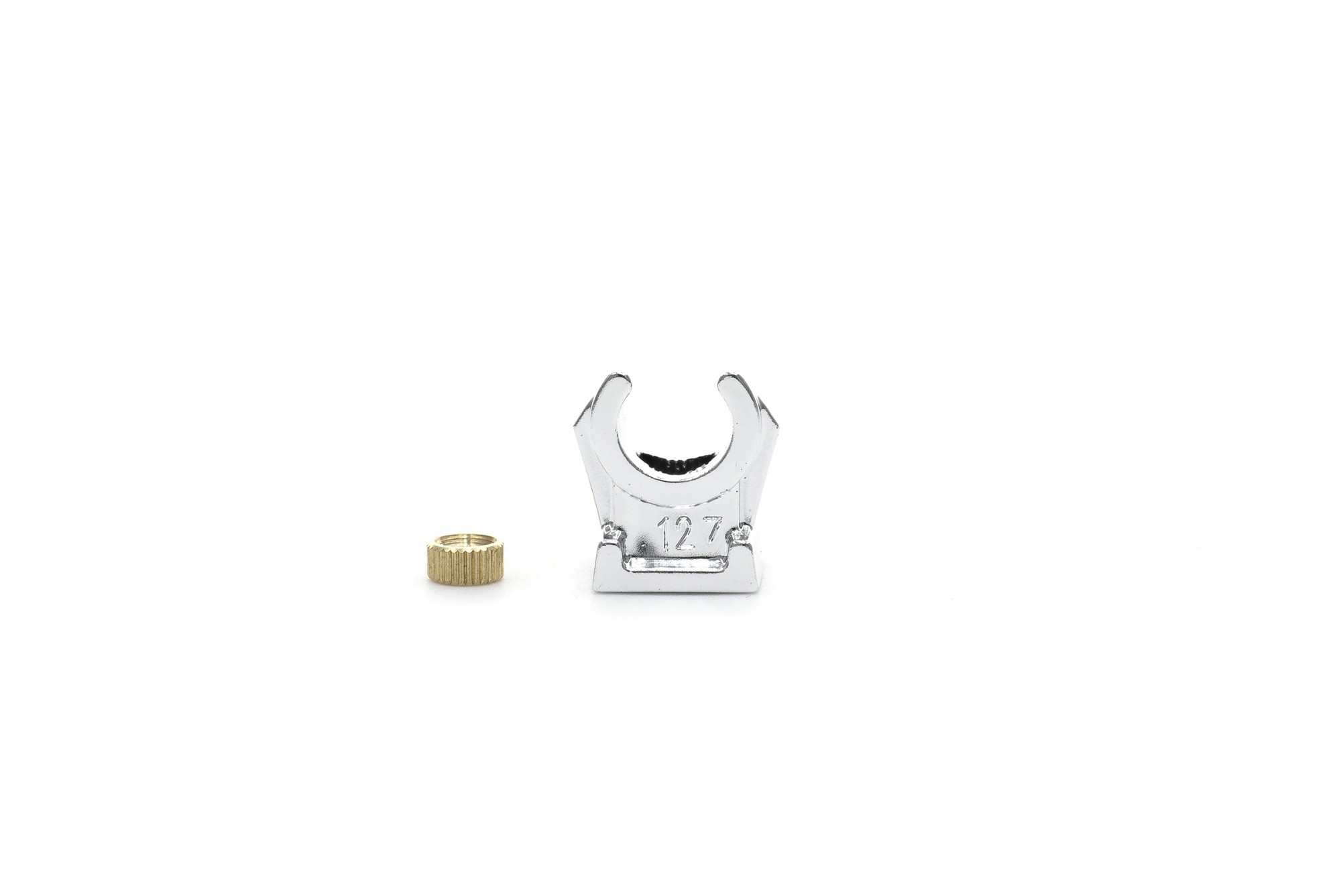

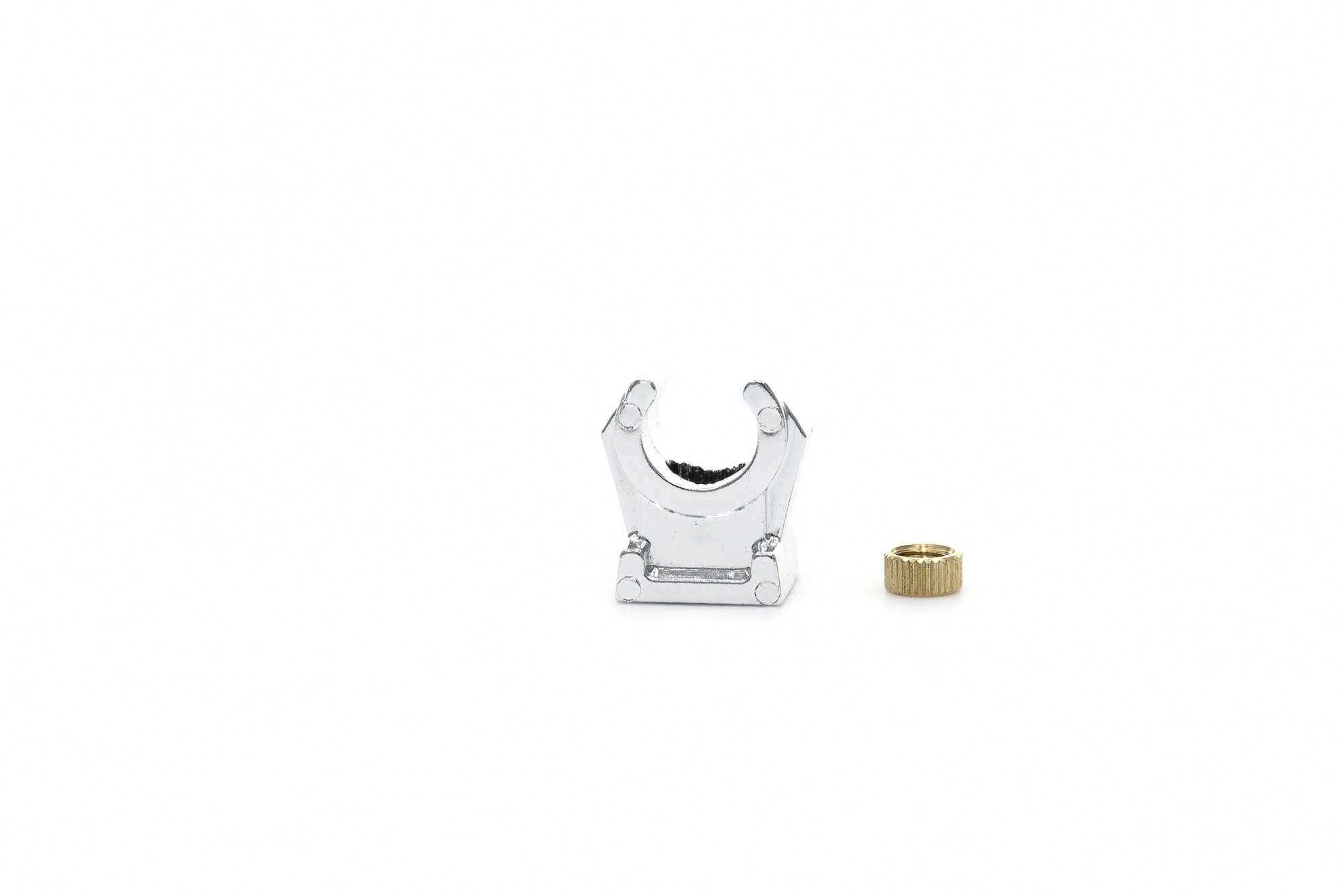

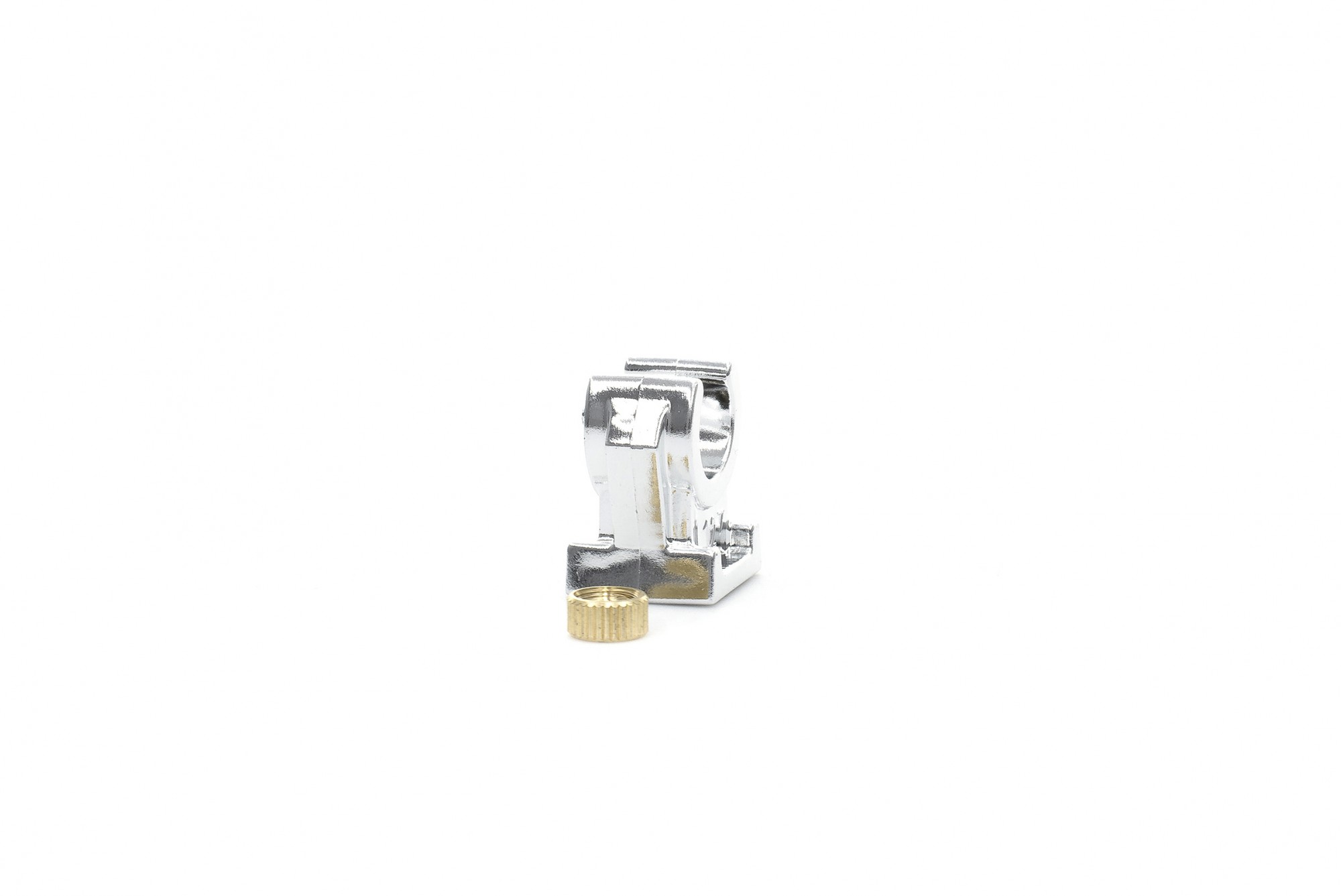

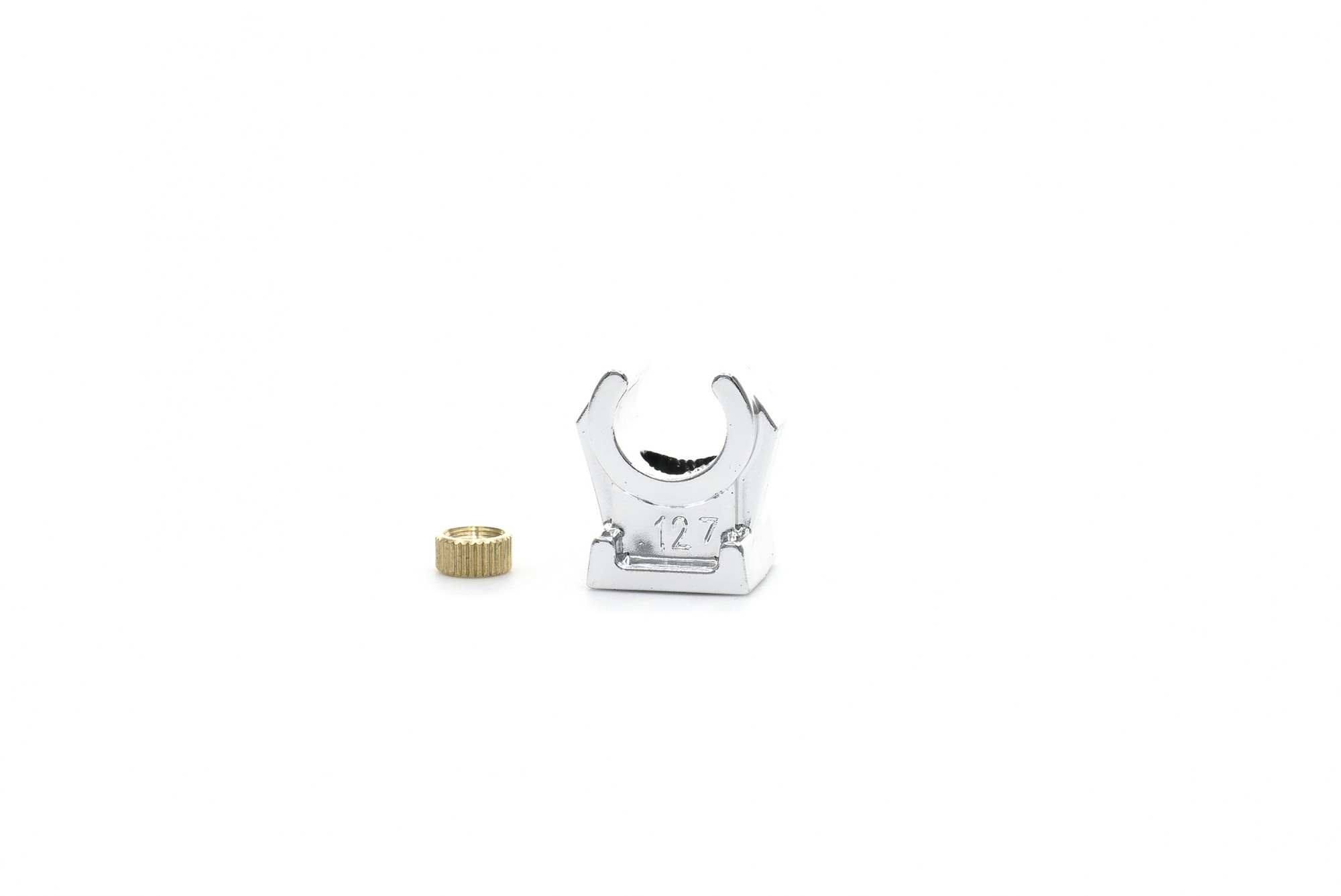

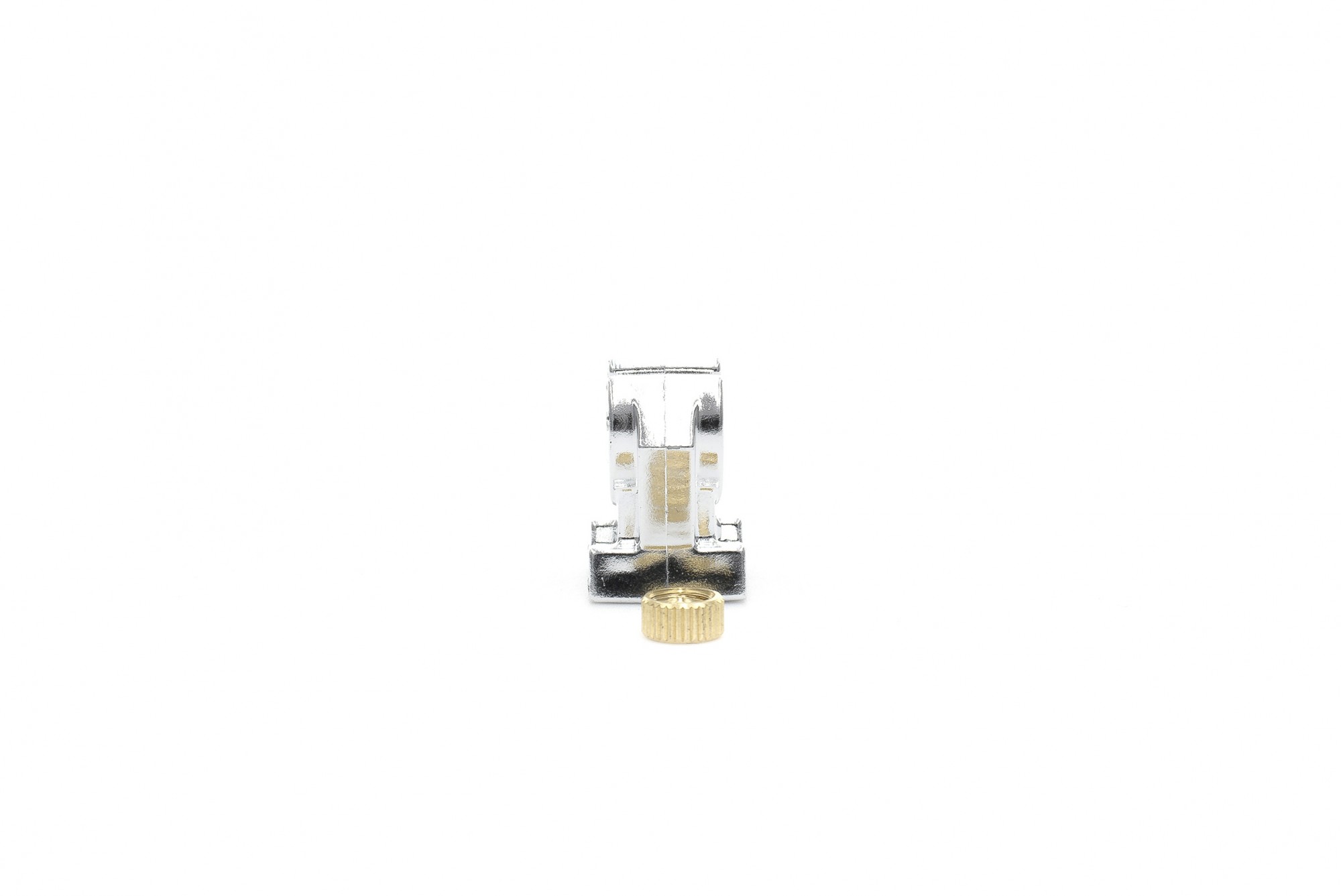

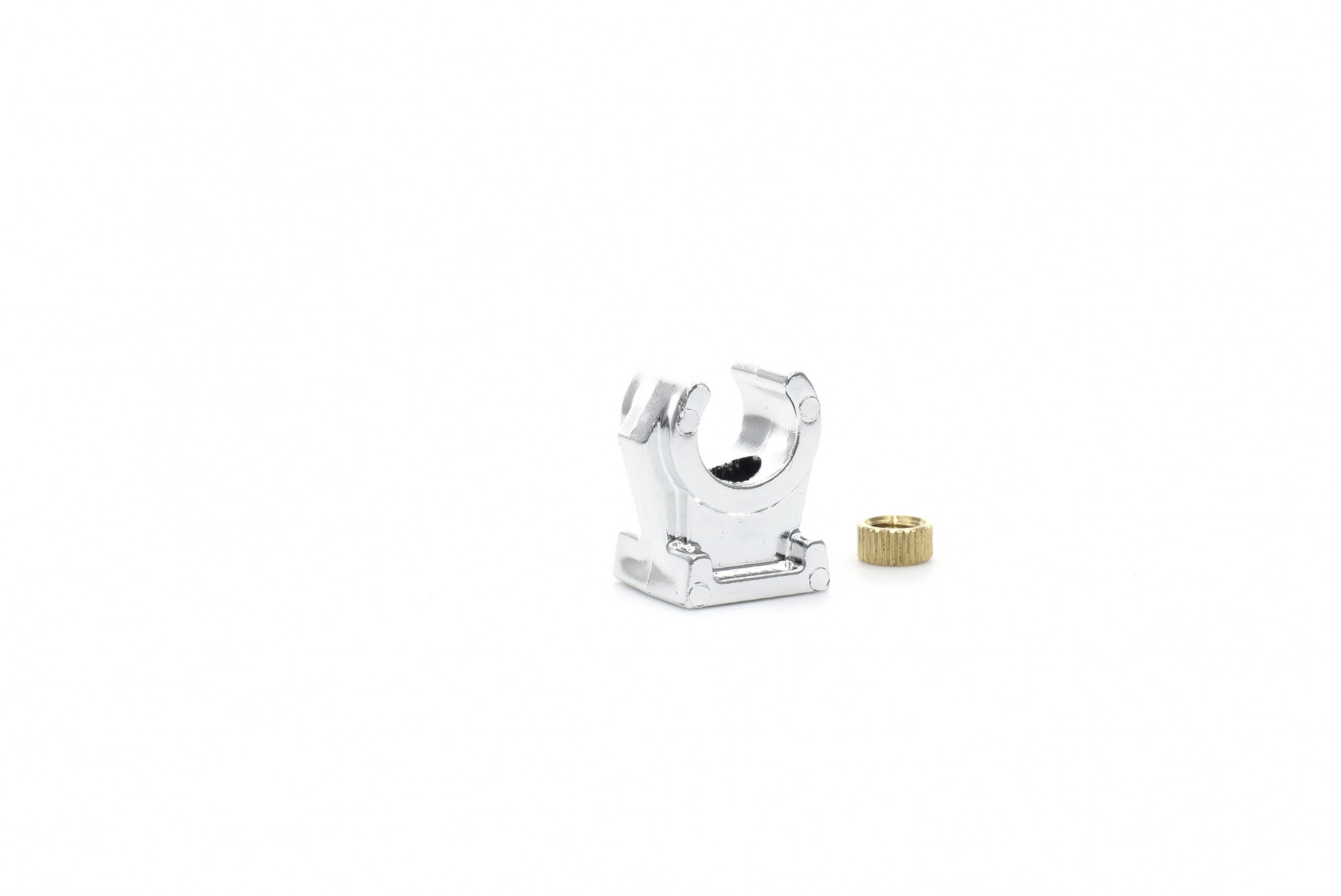

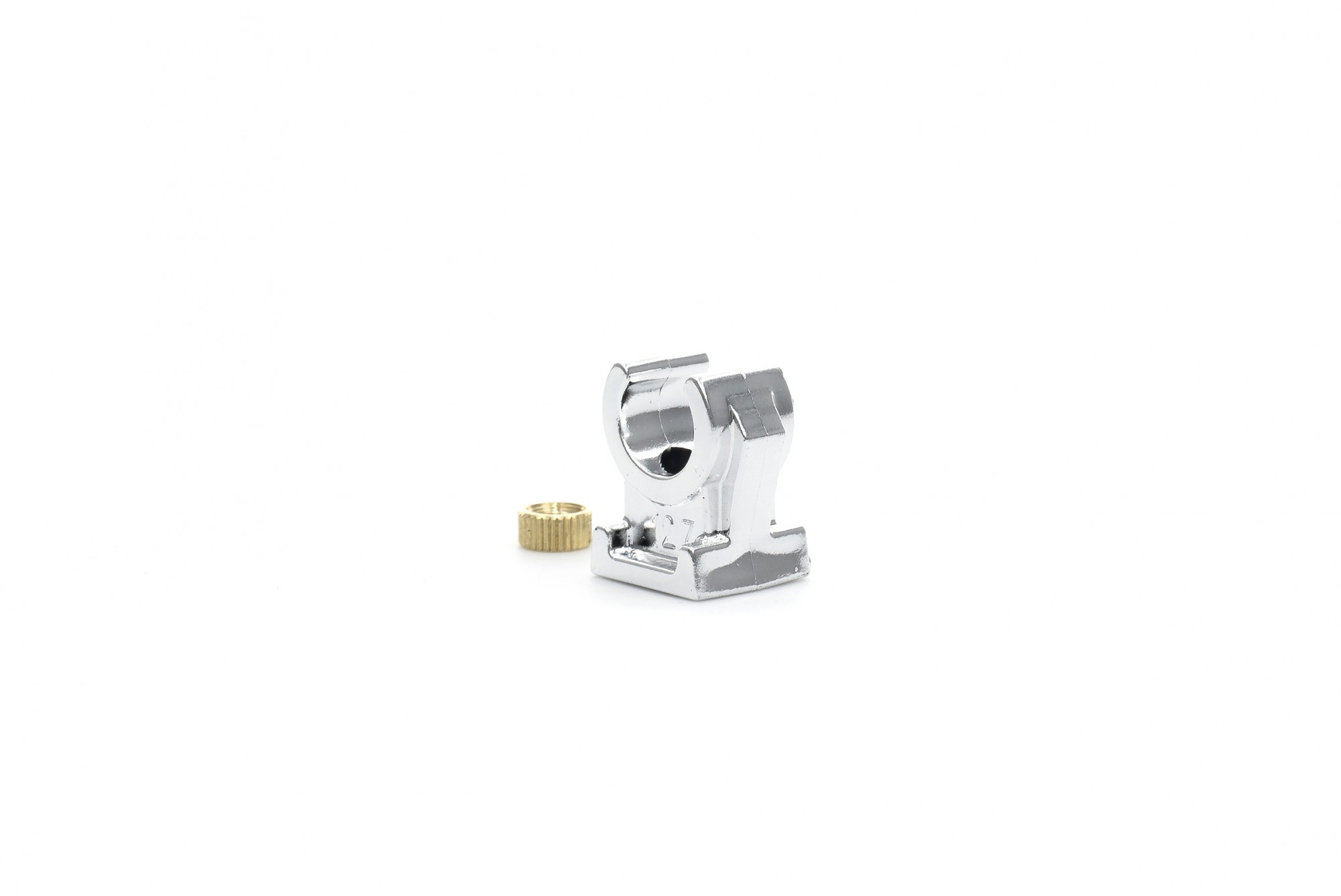

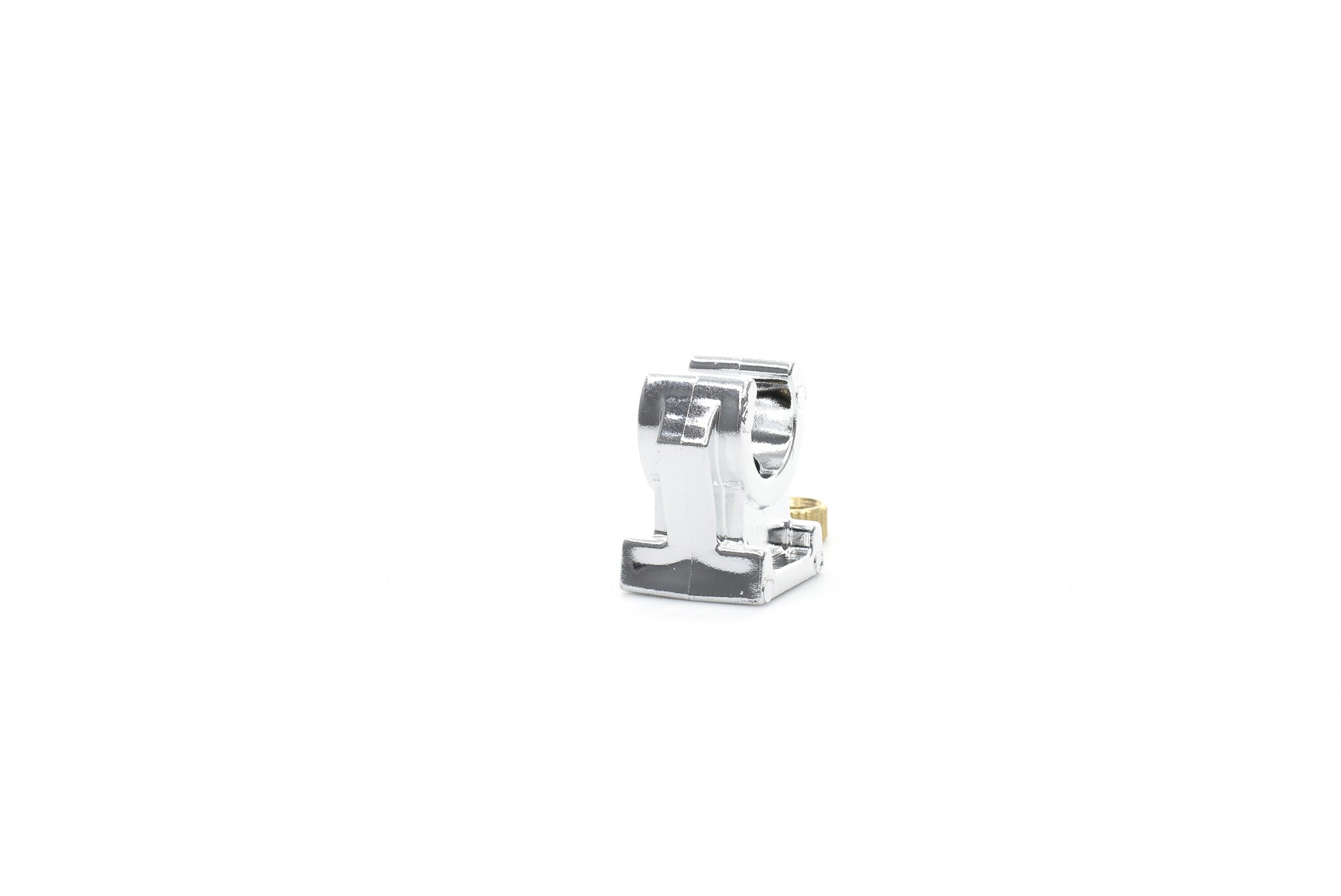

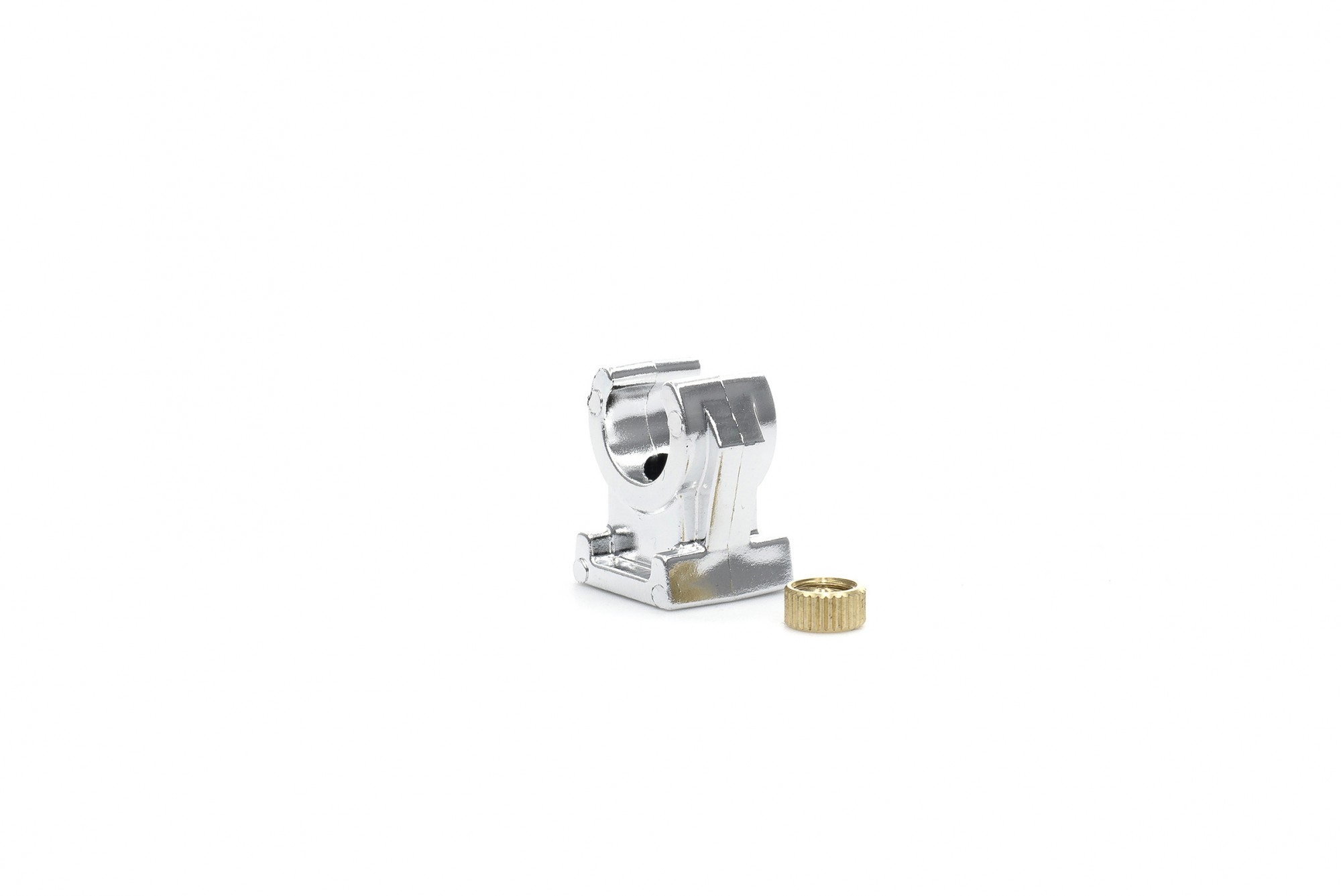

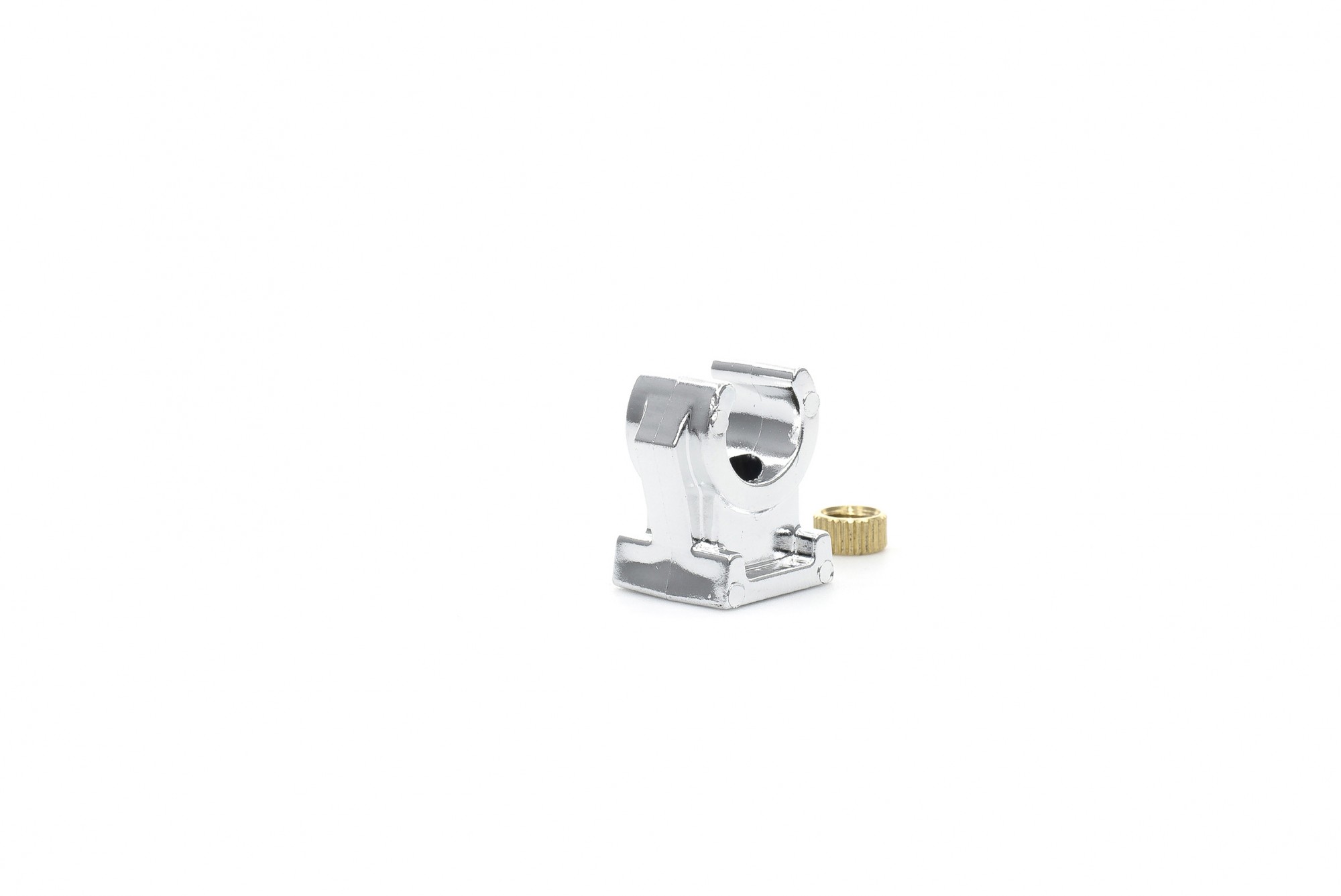

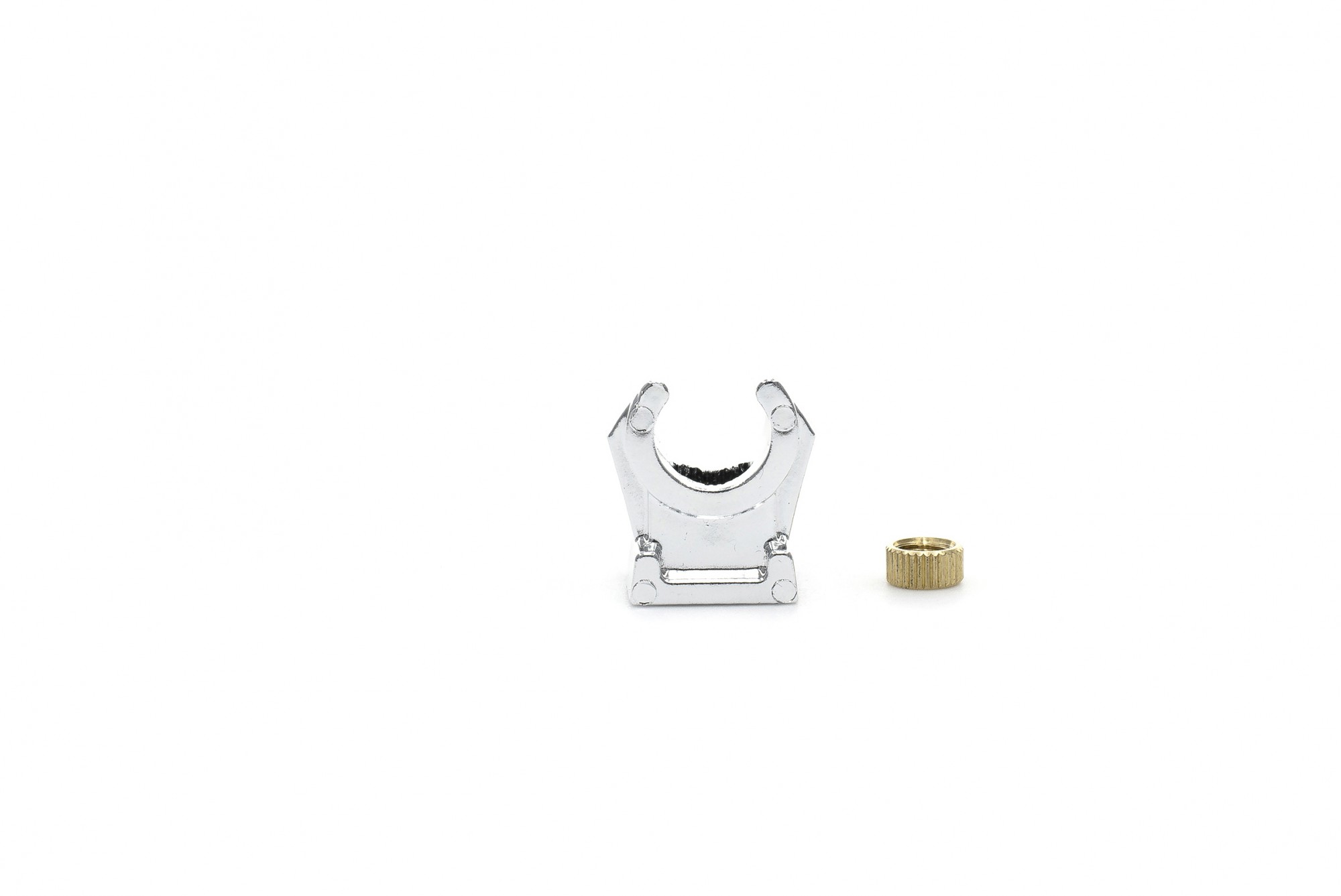

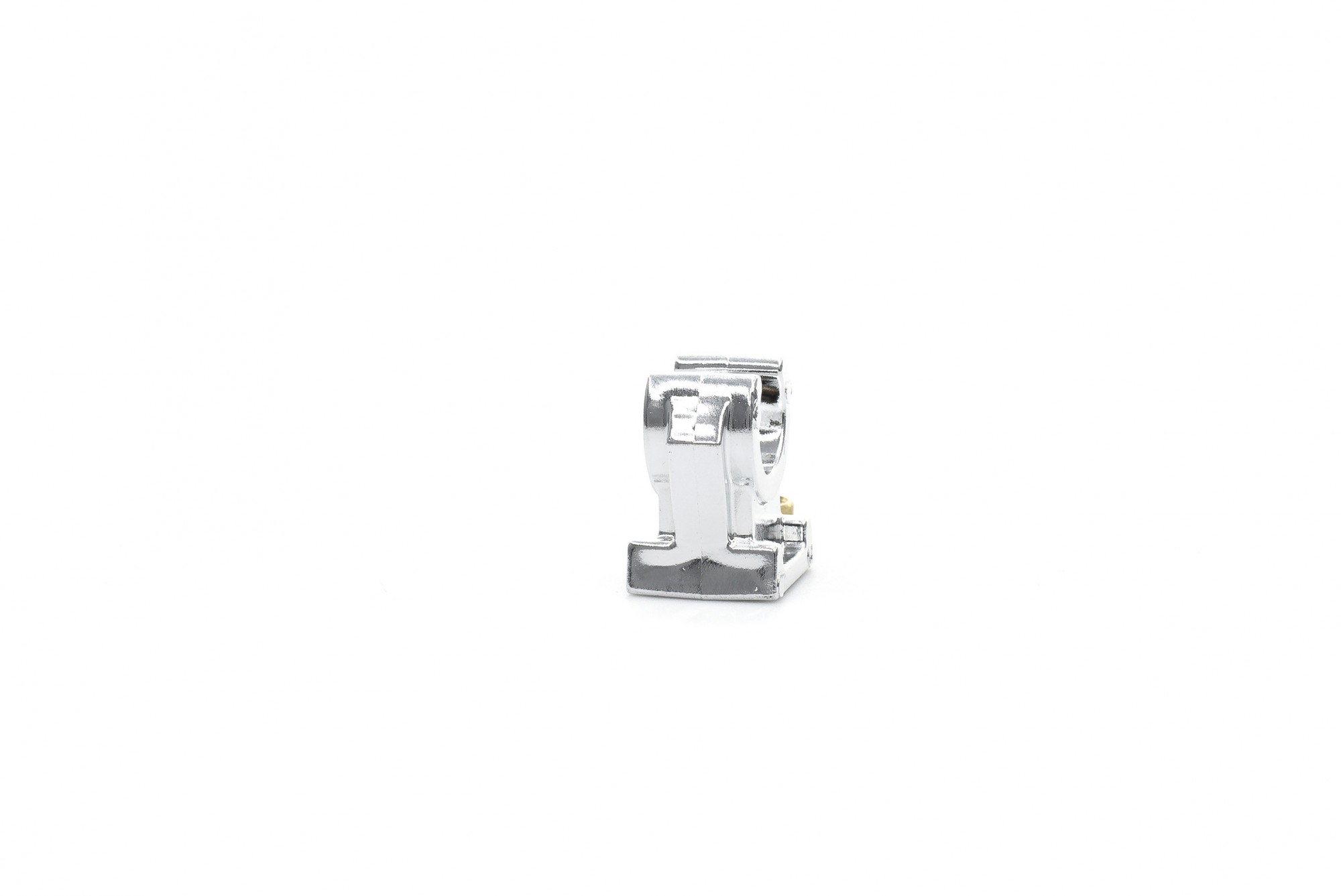

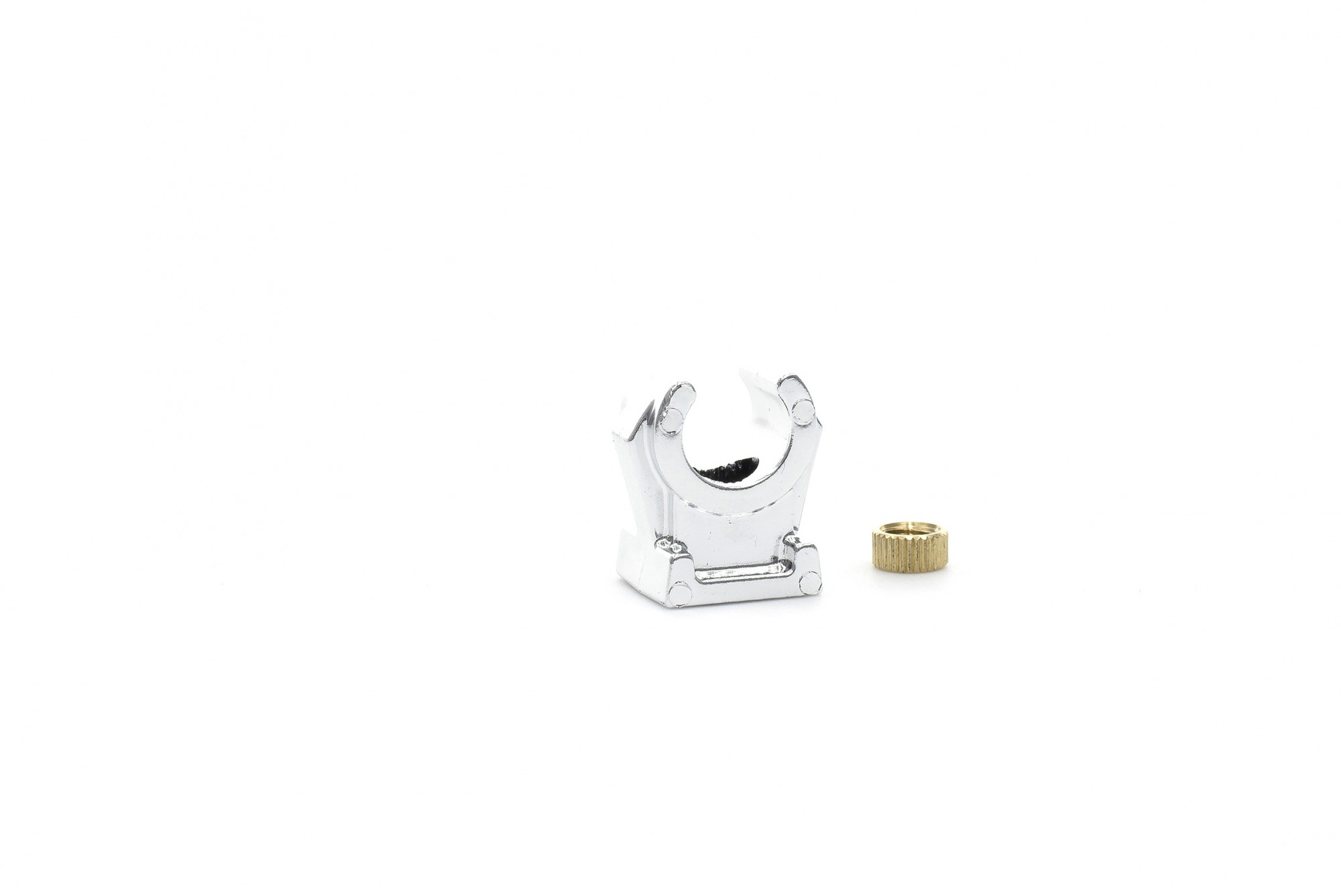

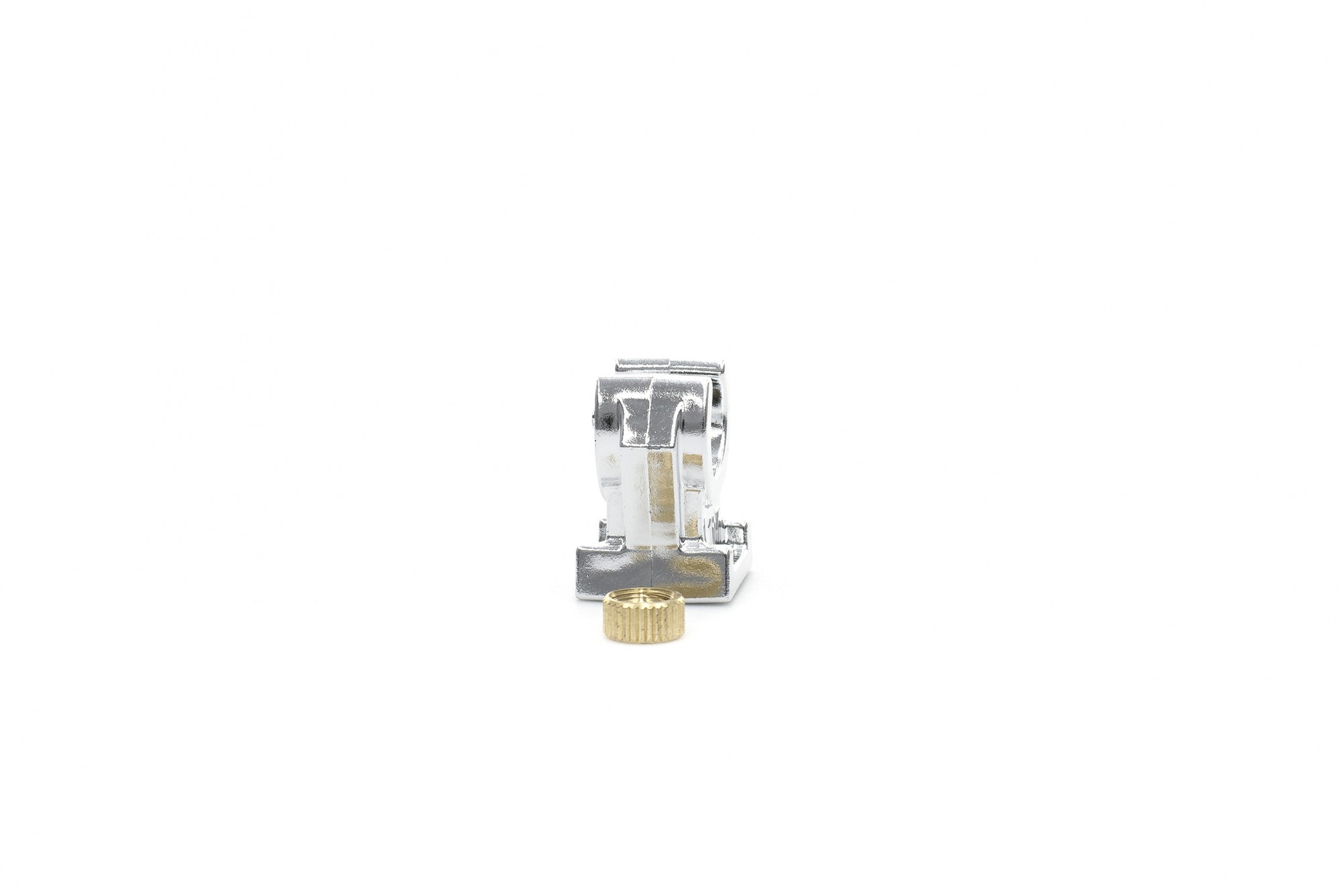

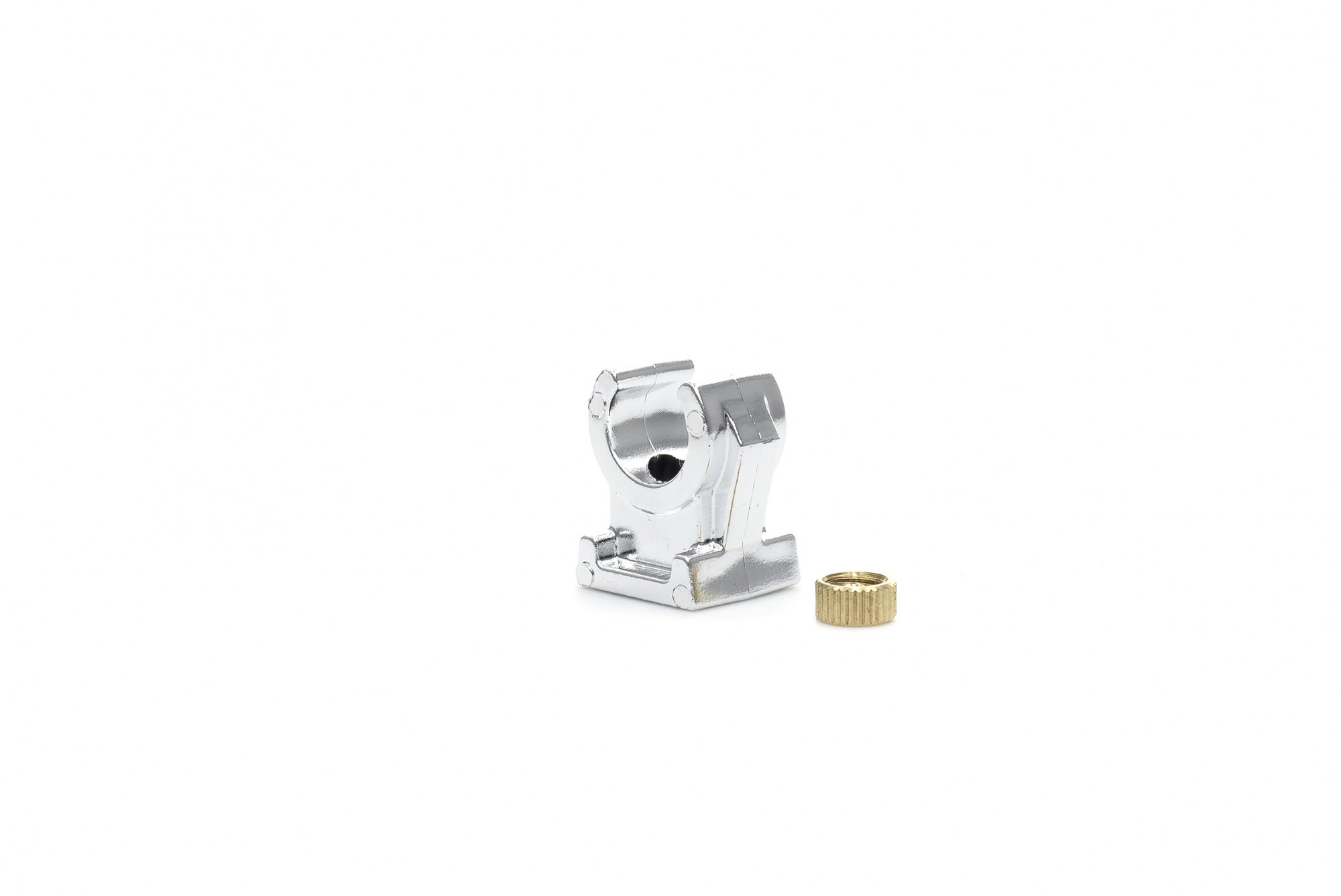

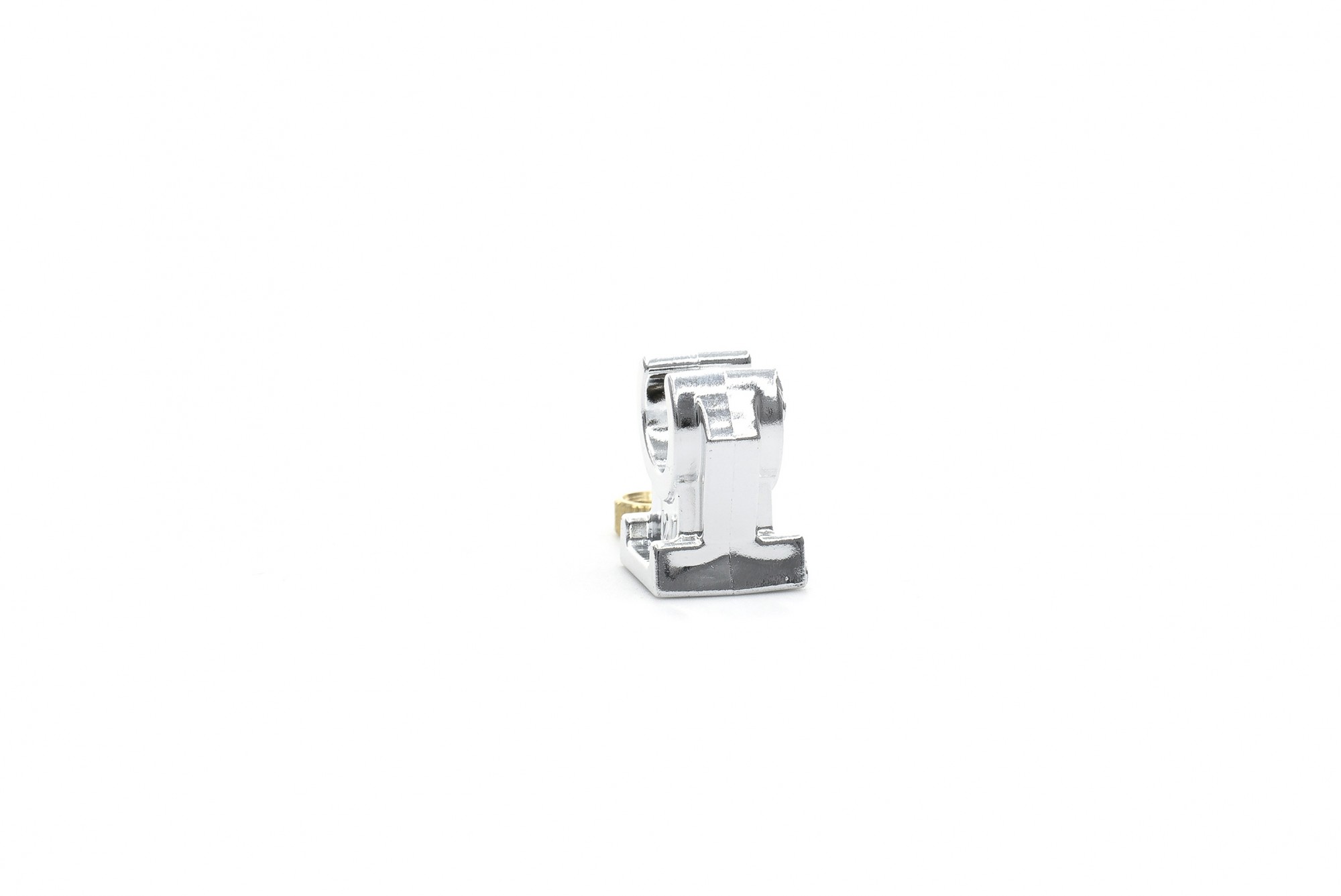

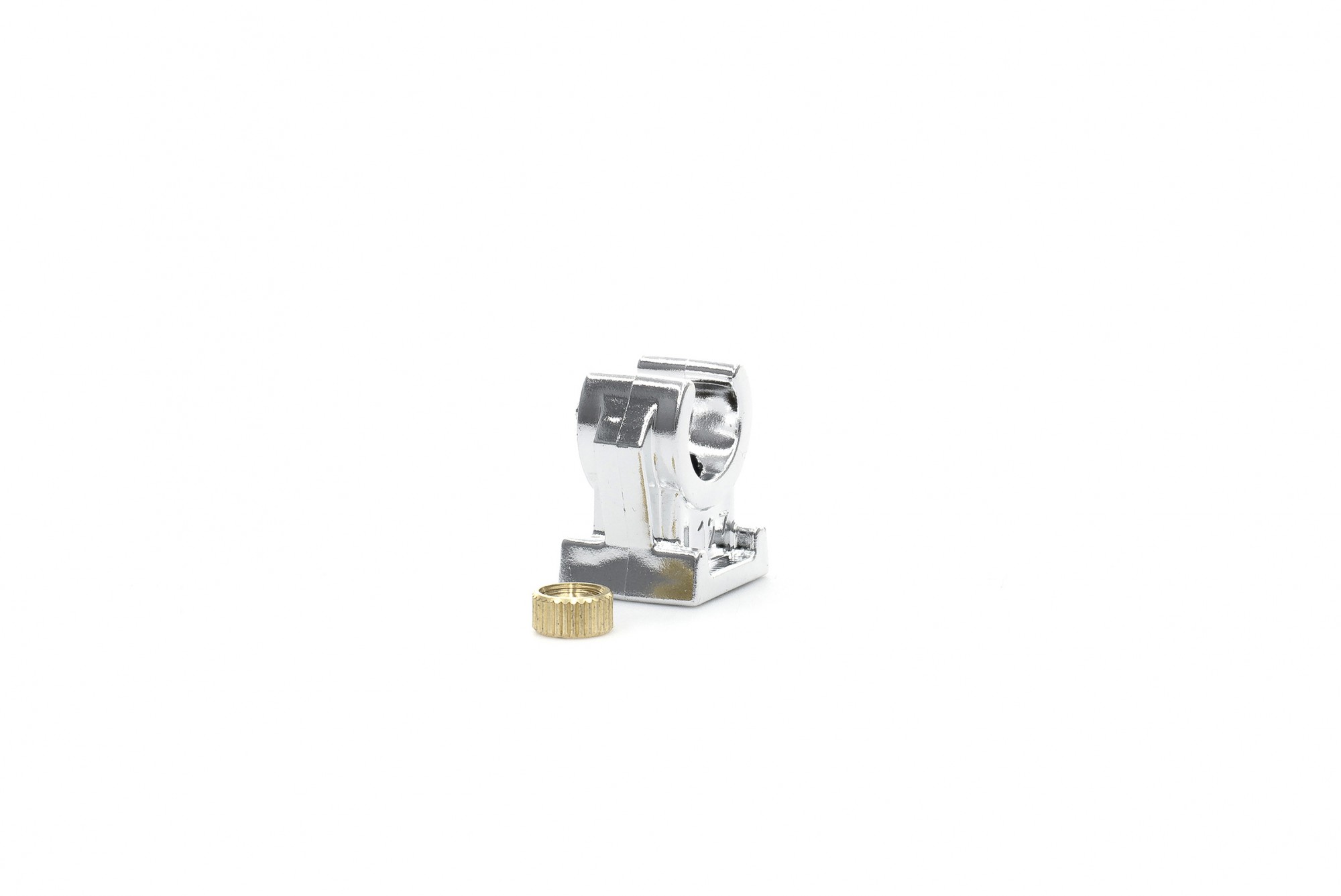

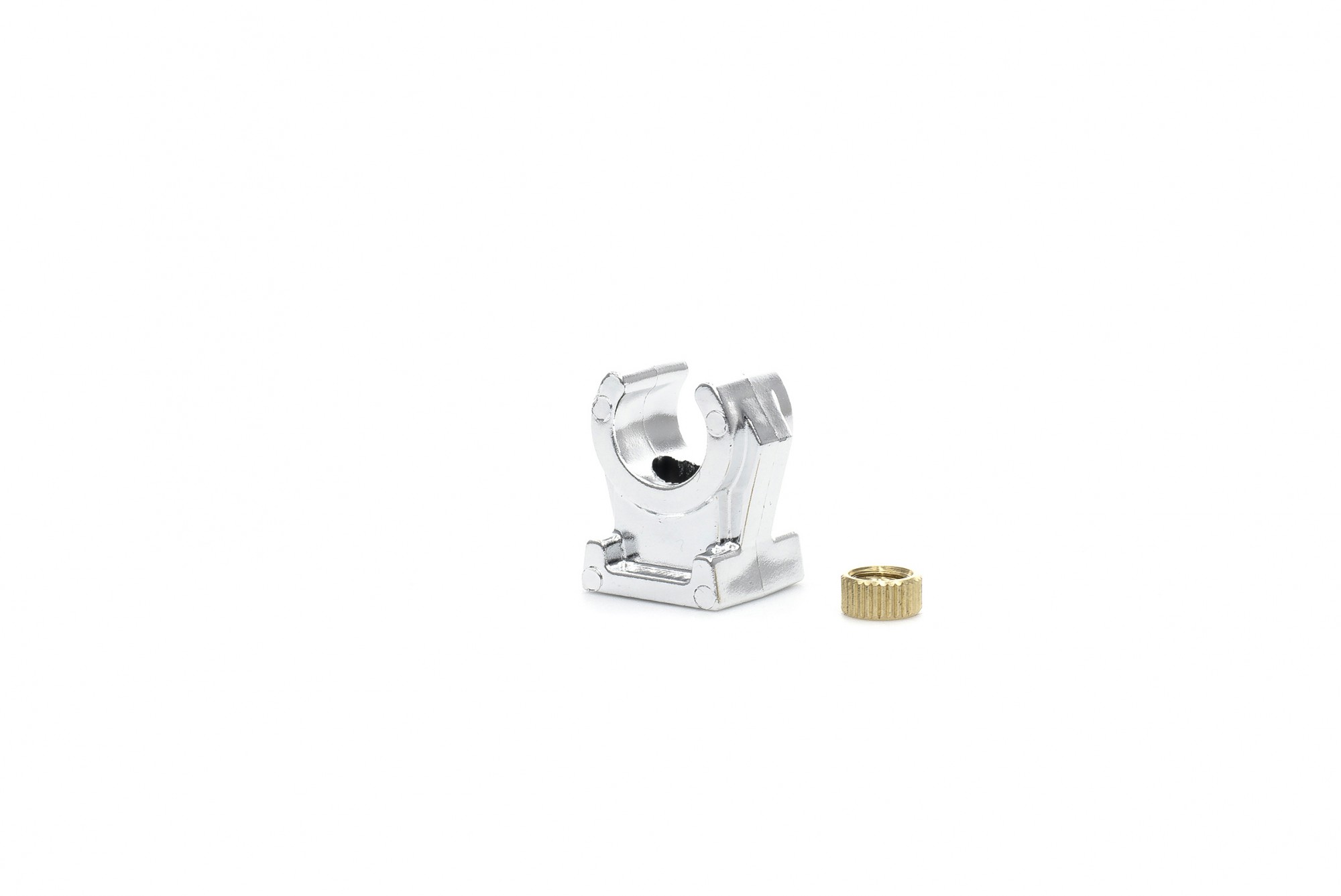

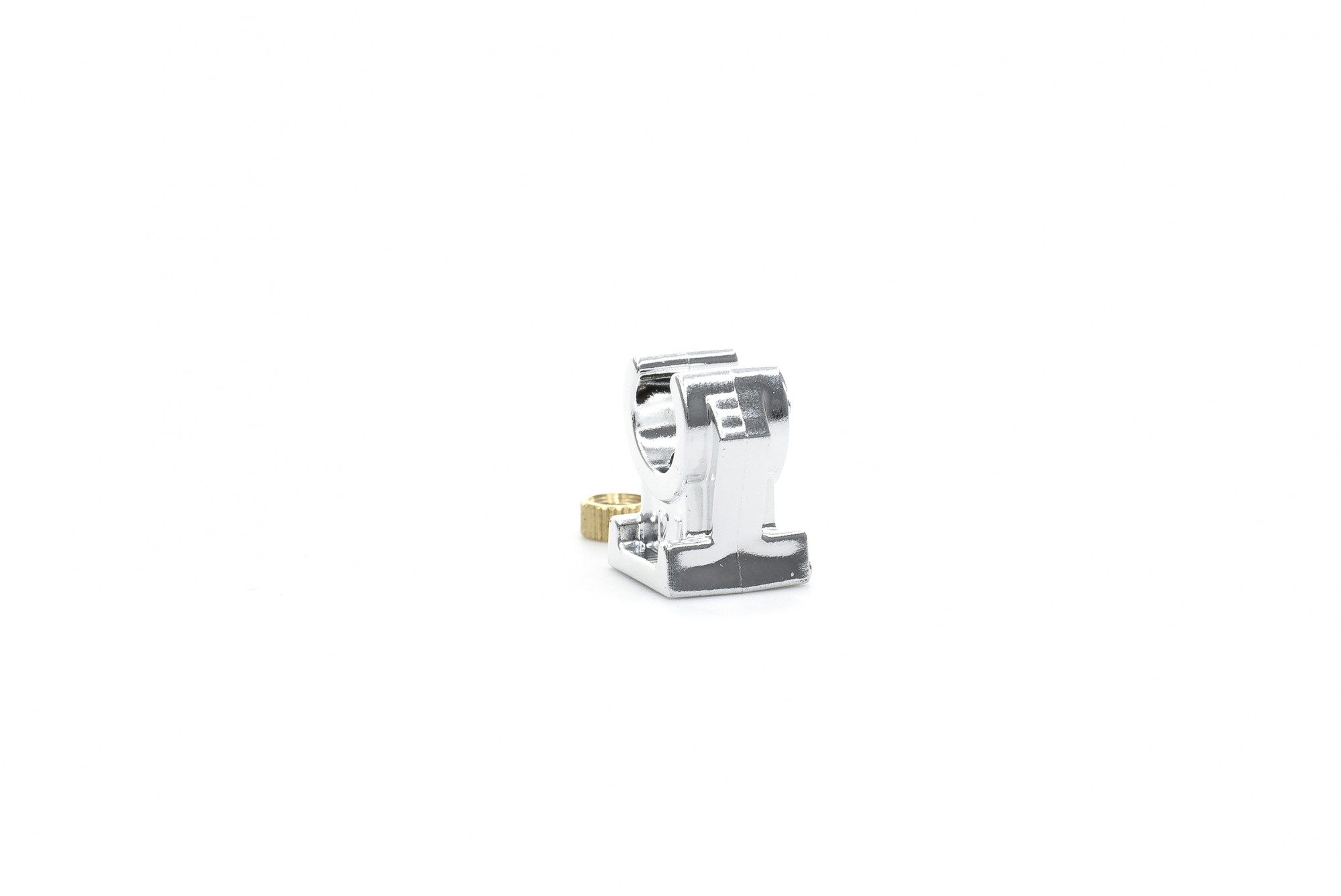

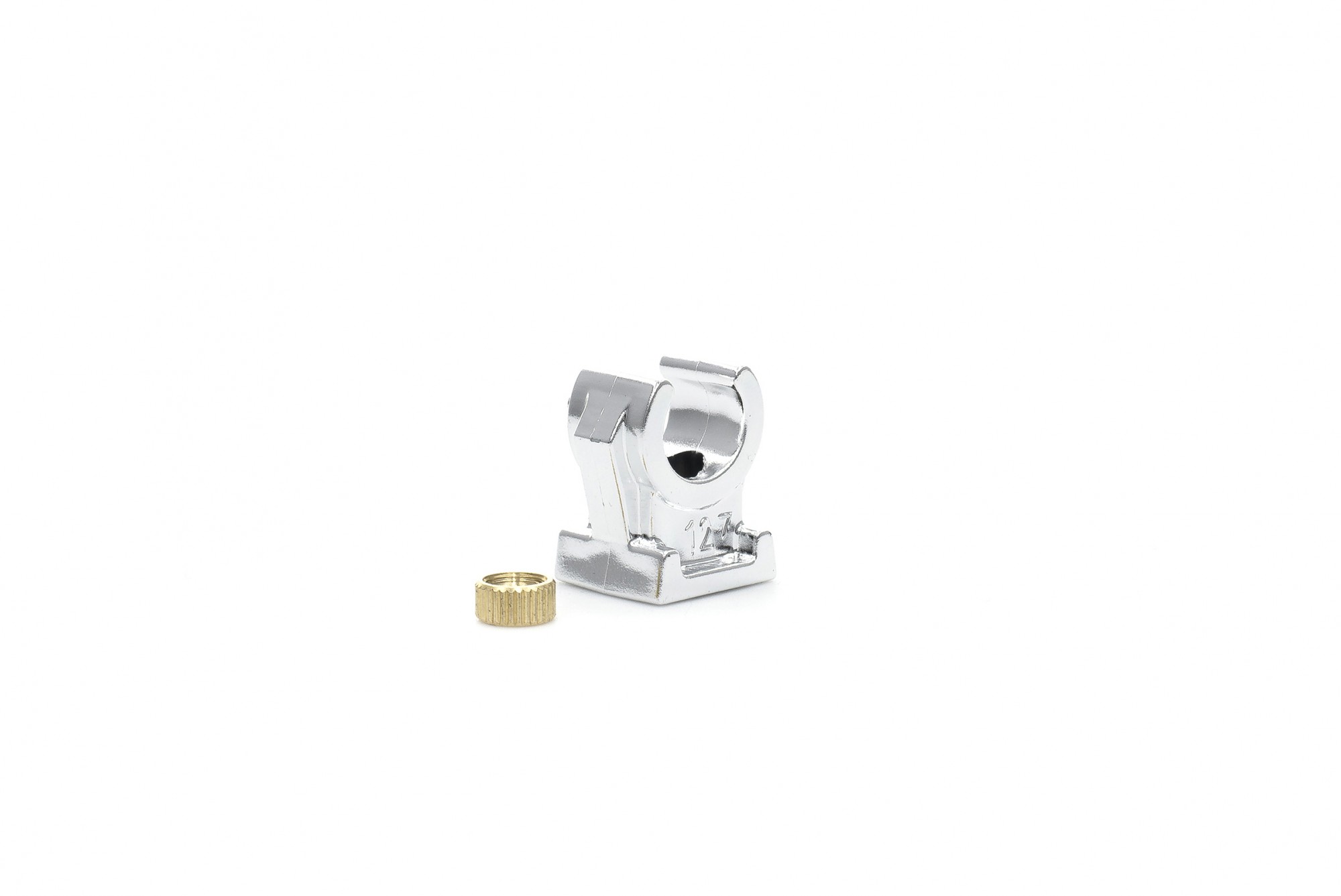

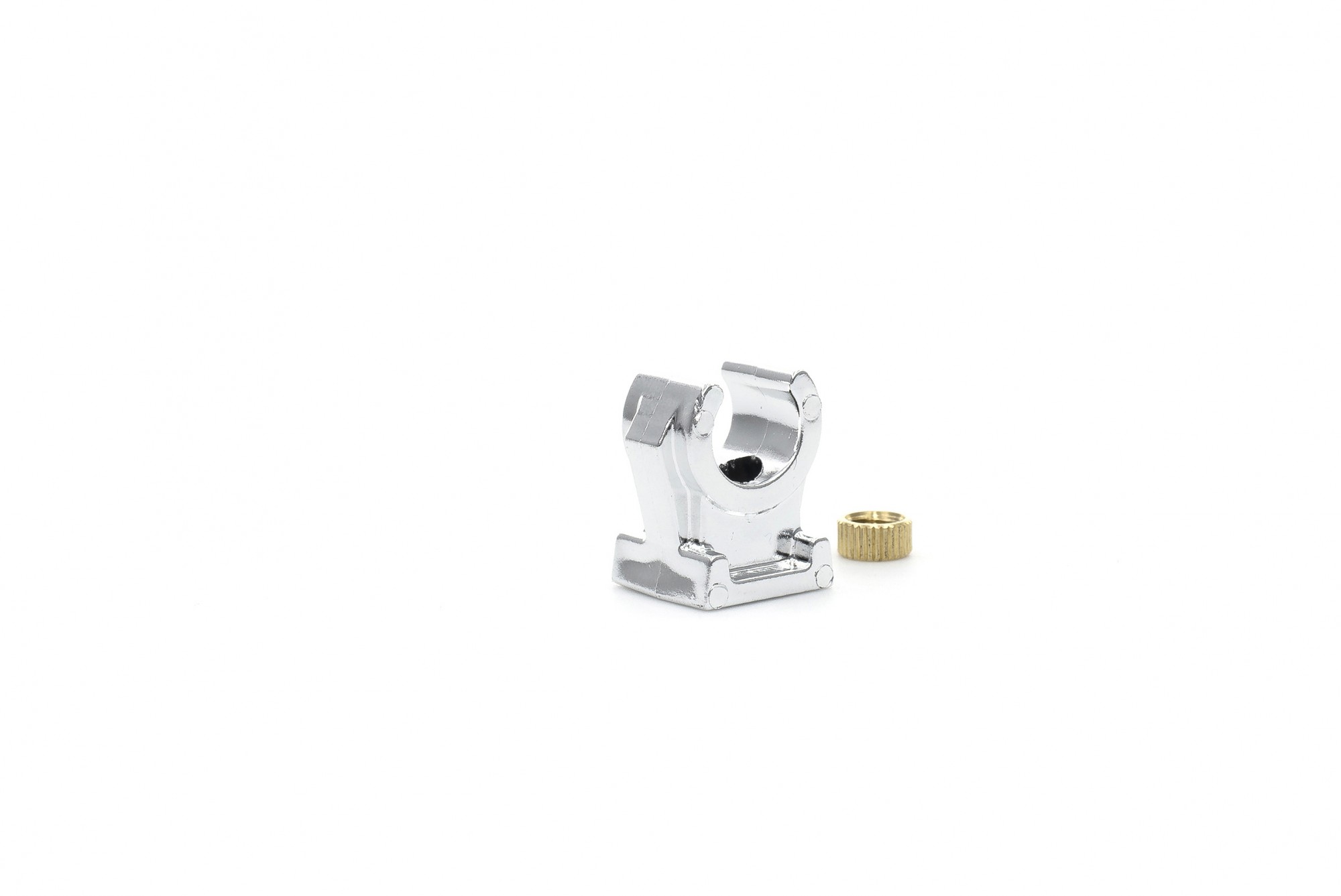

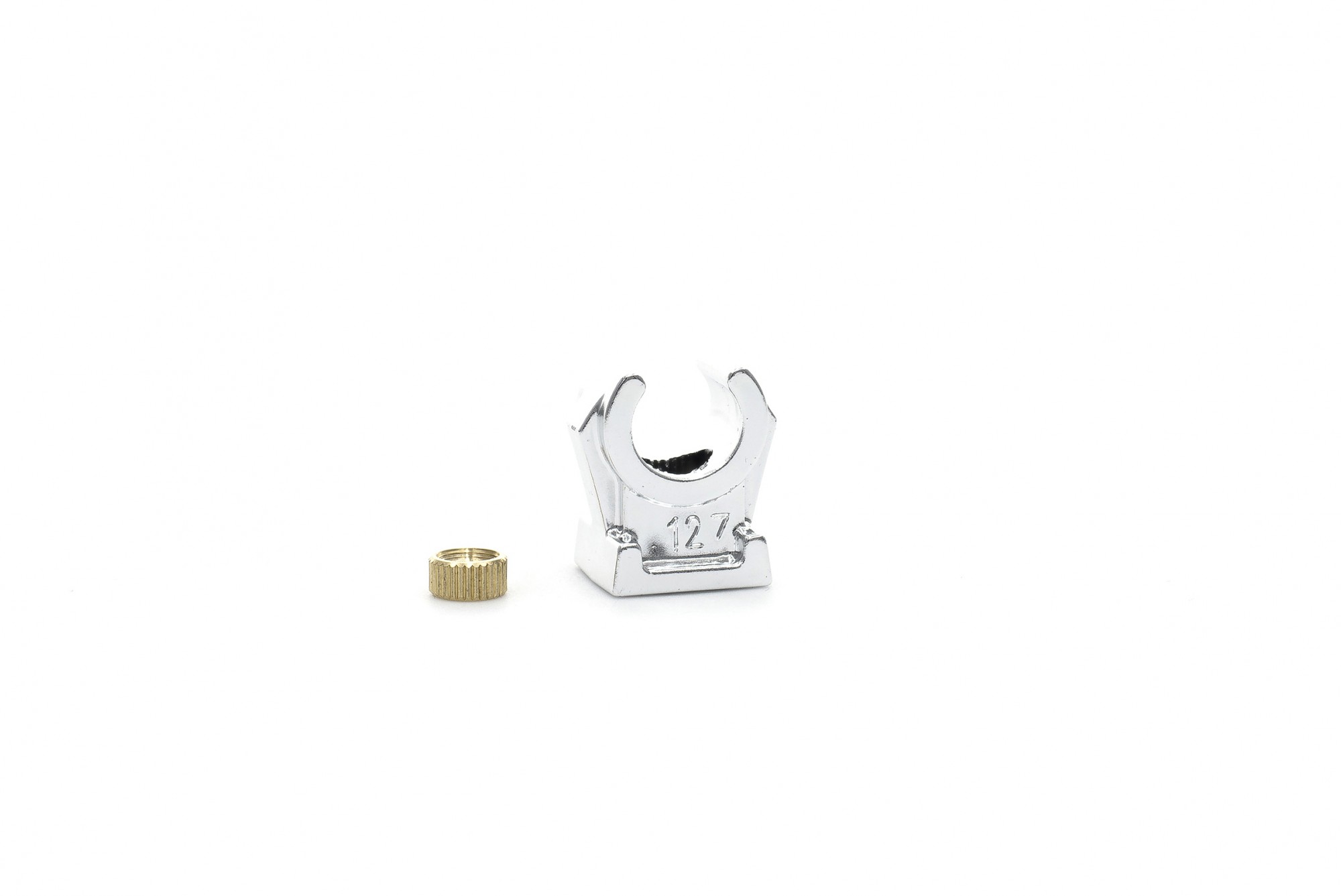

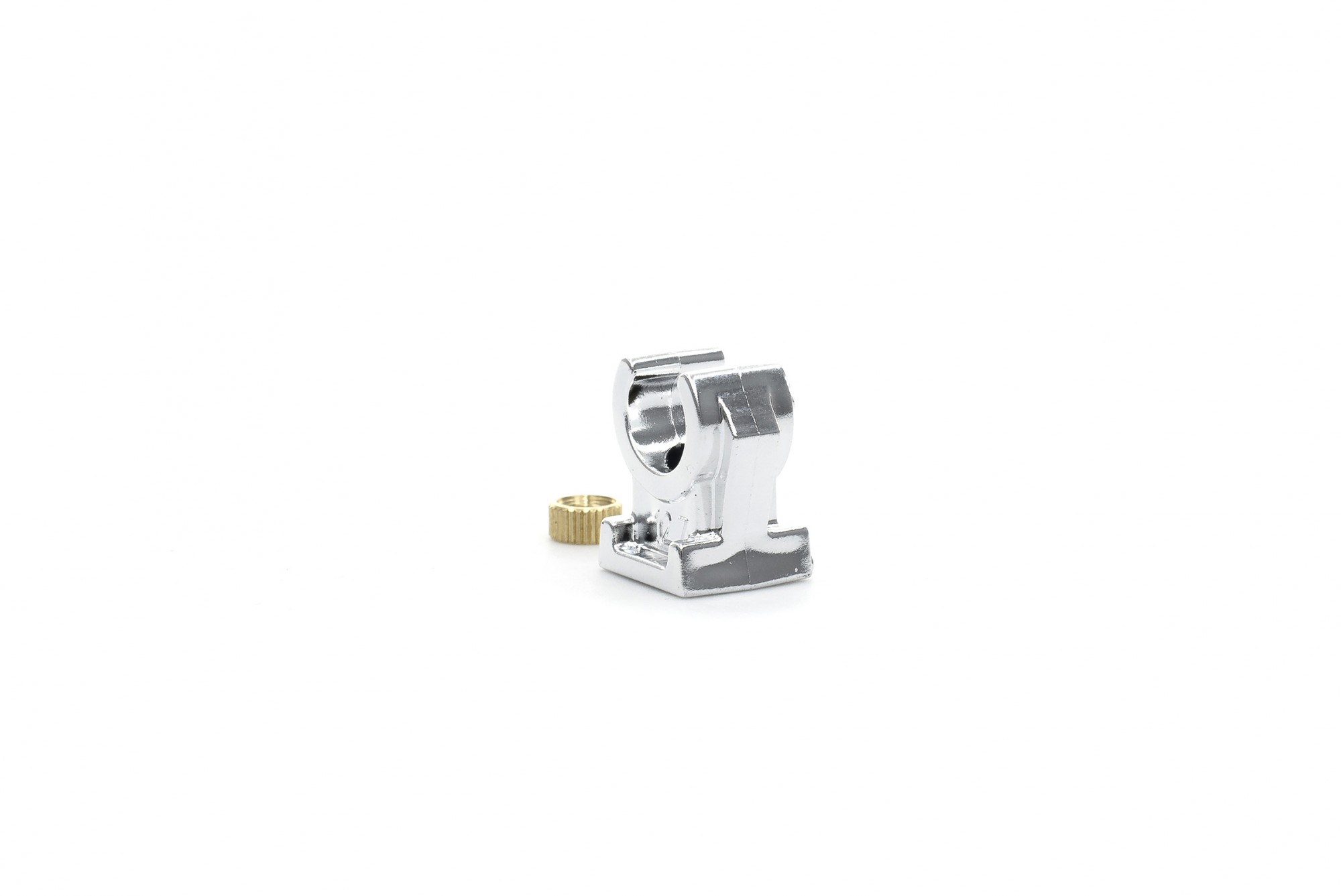

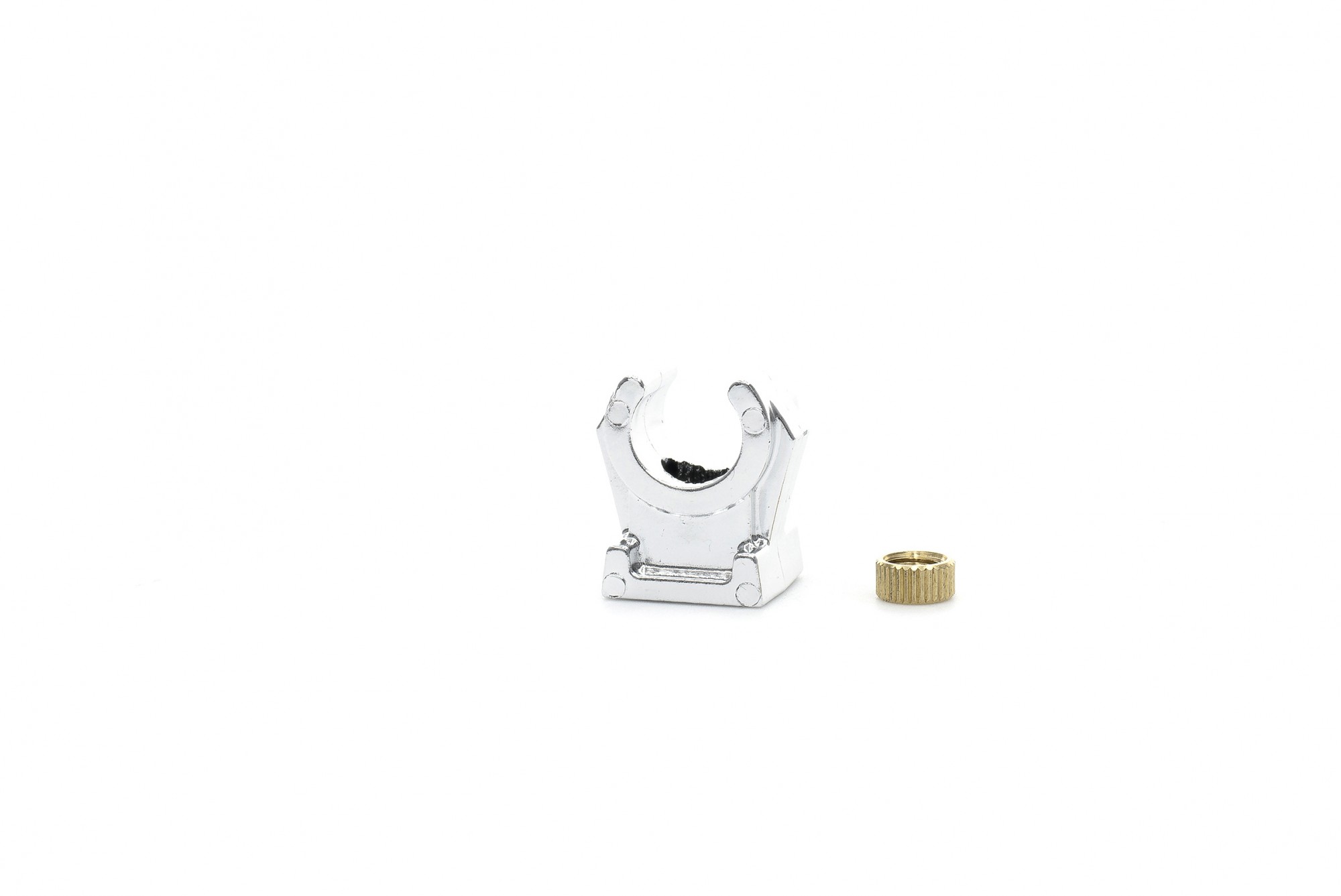

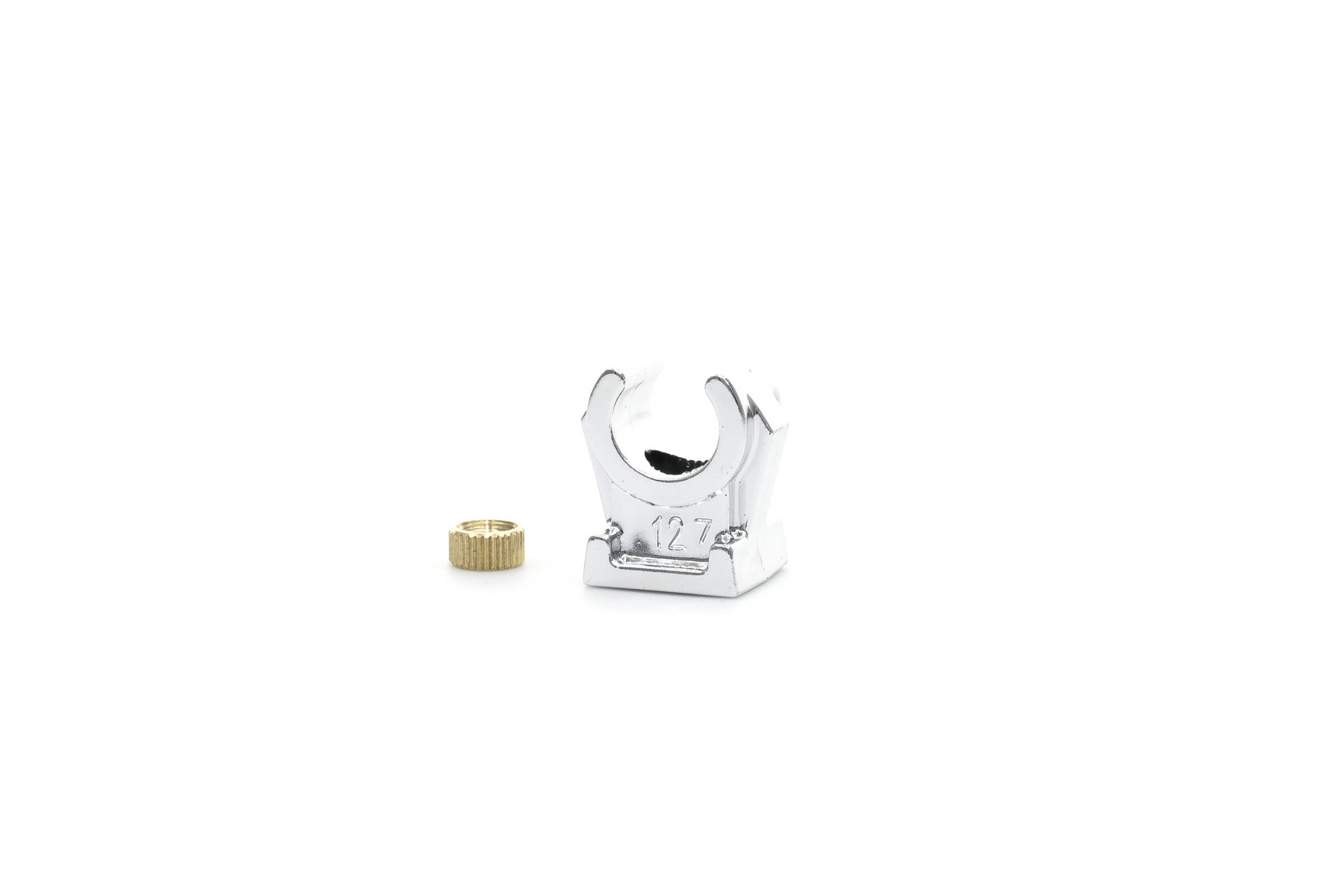

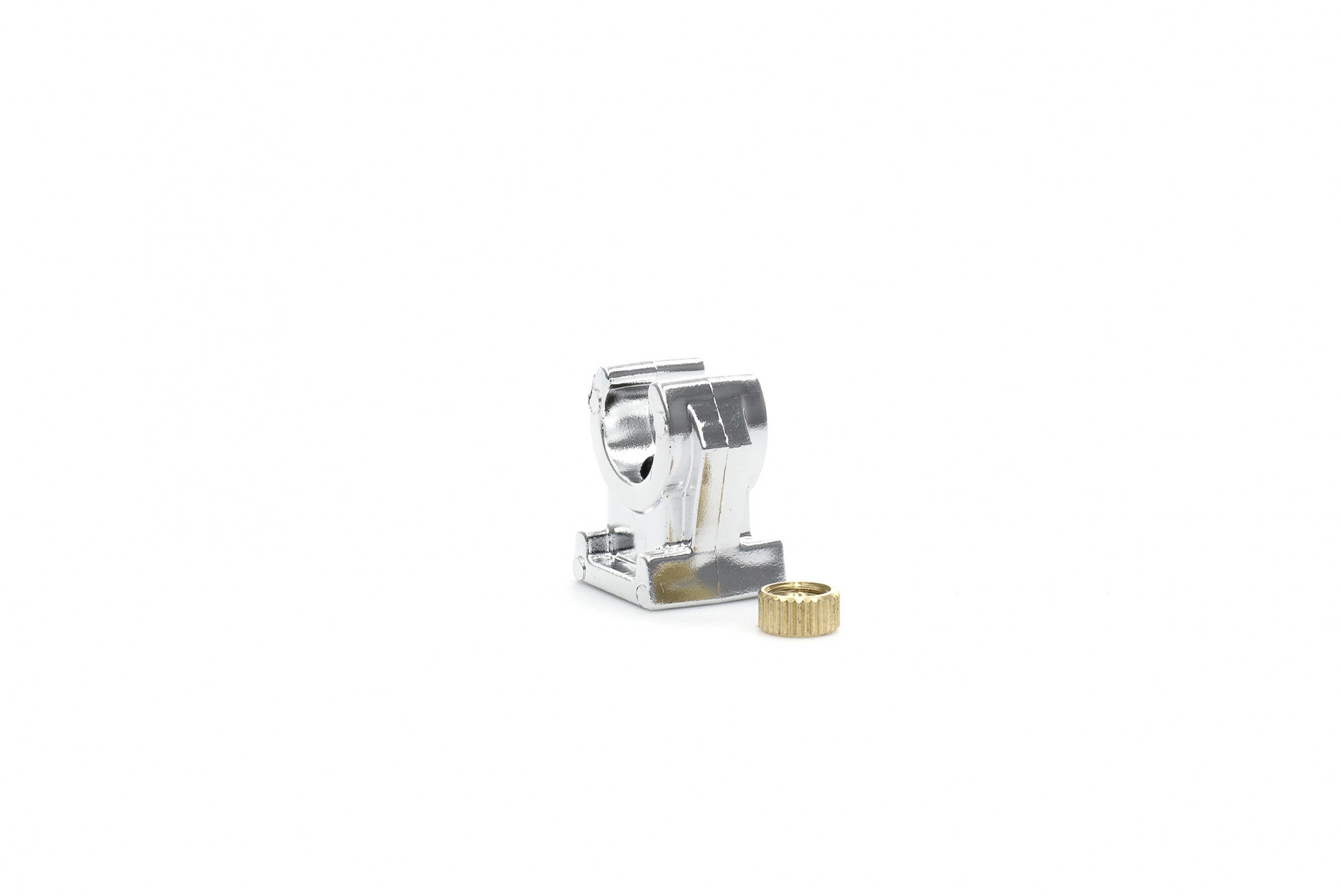

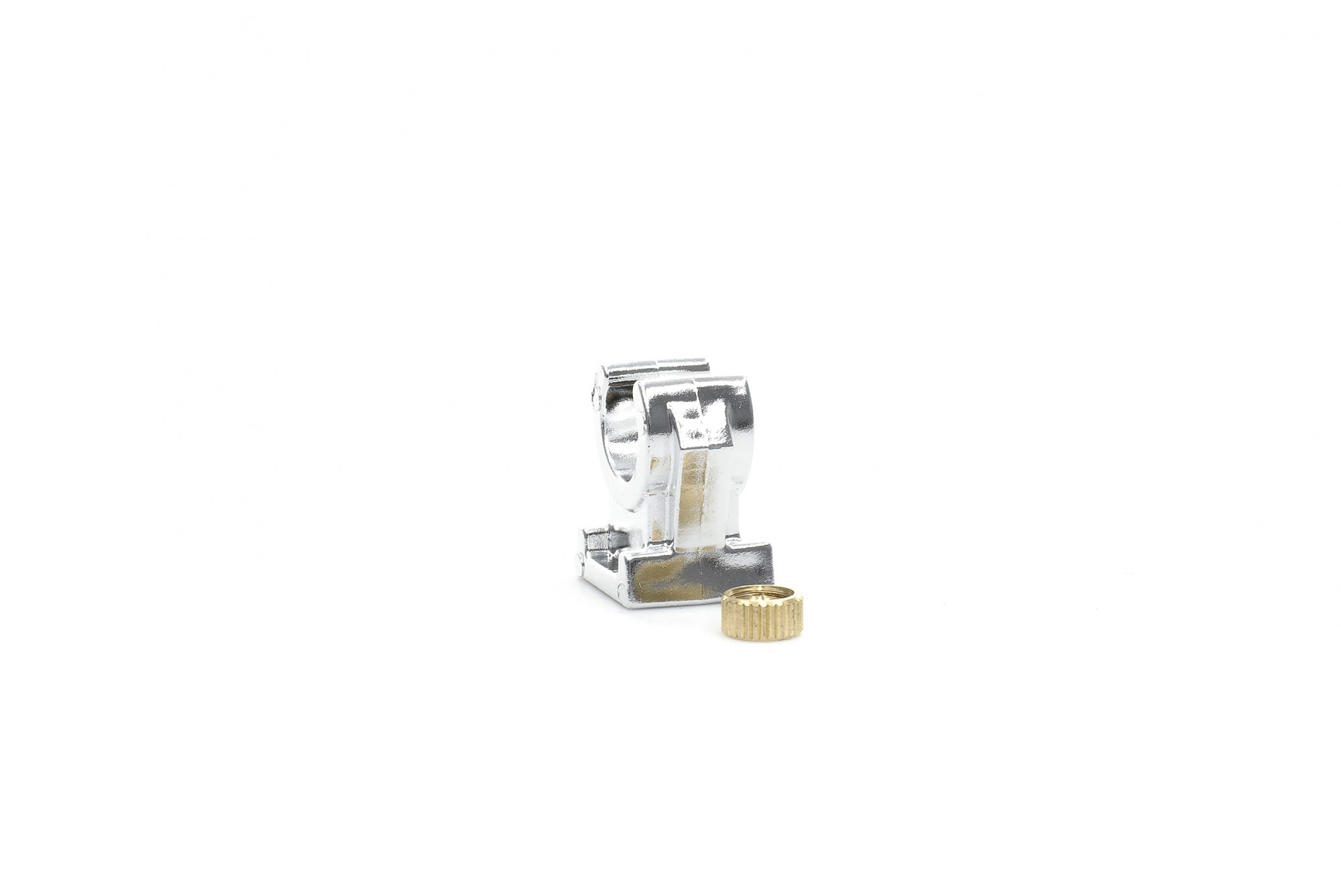

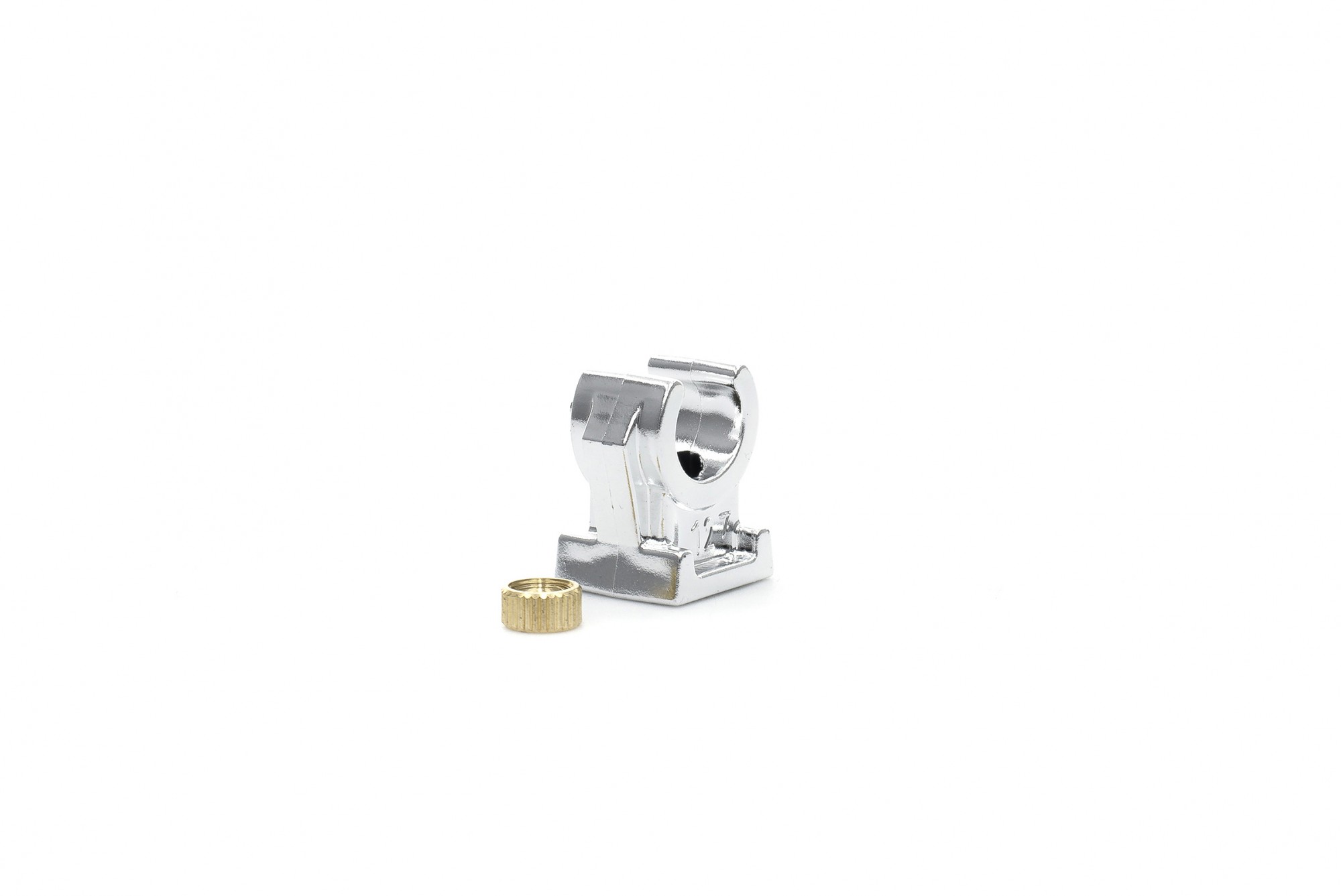

Staffa singola con boccola cromata M6

Descrizione del prodotto

Le staffe aperte sono una soluzione standard per il fissaggio dei tubi negli impianti. Una vasta gamma di dimensioni di ogni singola staffa permette di utilizzare diversi tipi di tubi in: rame, pp, pex-al-pex, metric ecc. Essendo una delle soluzioni più popolari sul mercato, le staffe sono disponibili con diametri da 6 mm a 42 mm. Il prodotto è disponibile in versione singola o doppia.

MATERIALE: Copolimero

PARAMETRI TECNICI

• range di temperature da -10˚C a +90˚C

• temperatura di montaggio da -10˚C

• elevata resistenza alla trazione

• colore bianco RAL 9002, altri colori su richiesta

• resistenza alla temperatura – temperatura di fusione 160˚C


MONTAGGIO

Il sistema facilita l’inserimento del tubo nella staffa ed elimina la possibile rottura delle braccia. La staffa può essere montata con viti, bulloni M6 e guide di montaggio.

  Confezione singola  Confezione multipla Pallet

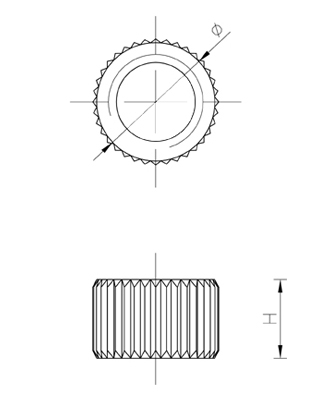

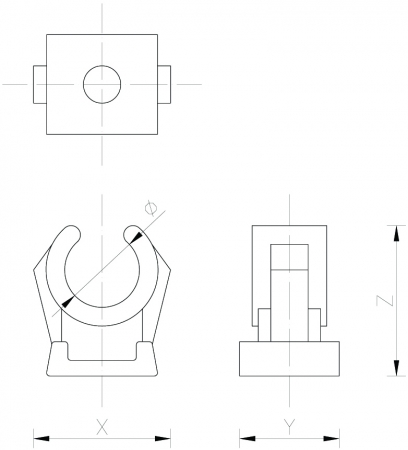

Indice Diametro Dimensioni del prodotto
X/ Y/ Z (mm)
Peso netto (g) Numero Dimensioni
(cm)

Peso lordo
(kg)

Numero Dimensioni (cm) Peso lordo (kg) Numero Dimensioni (cm) Peso lordo
(kg)
A-694362 6 13.5 x 16.5 x 16.5 2.1 100 120 x 180 0.2 3000 395 x 260 x 165 6.6 270000.00 120 x 80 x 190 611.3
A-694379 8 13 x 16.5 x 17.5 2.8 100 120 x 180 0.3 2500 395 x 260 x 165 7.3 225000.00 120 x 80 x 190 674.3
A-690104 10 14.5 x 16.5 x 21 2.9 100 150 x 220 0.3 2000 395 x 260 x 165 6.1 180000 120 x 80 x 190 569
A-690111 12 17 x 15.5 x 23 3.6 100 160 x 250 0.4 1500 395 x 260 x 165 5.7 135000 120 x 80 x 190 530.3
A-690128 14-15 24 x 15.5 x 26.5 4.4 100 200 x 250 0.4 1200 395 x 260 x 165 5.6 108000 120 x 80 x 190 510.5
A-690135 16-18 23 x 15.5 x 38 5.2 100 200 x 300 0.5 800 395 x 260 x 165 4.4 72000 120 x 80 x 190 418.7
A-694386 20-22 24.5 x 15.5 x 38 9.2 50 200 x 300 0.5 300 395 x 260 x 165 3.2 27000 120 x 80 x 190 308.9
A-694409 25-28 32.5 x 15.5 x 50 9.2 50 200 x 300 0.5 300 395 x 260 x 165 3.0 27000 120 x 80 x 190 292.7
A-694416 35 34 x 16.5 x 52 17.2 50 250 x 350 0.9 200 395 x 260 x 165 3.7 18000 120 x 80 x 190 354
