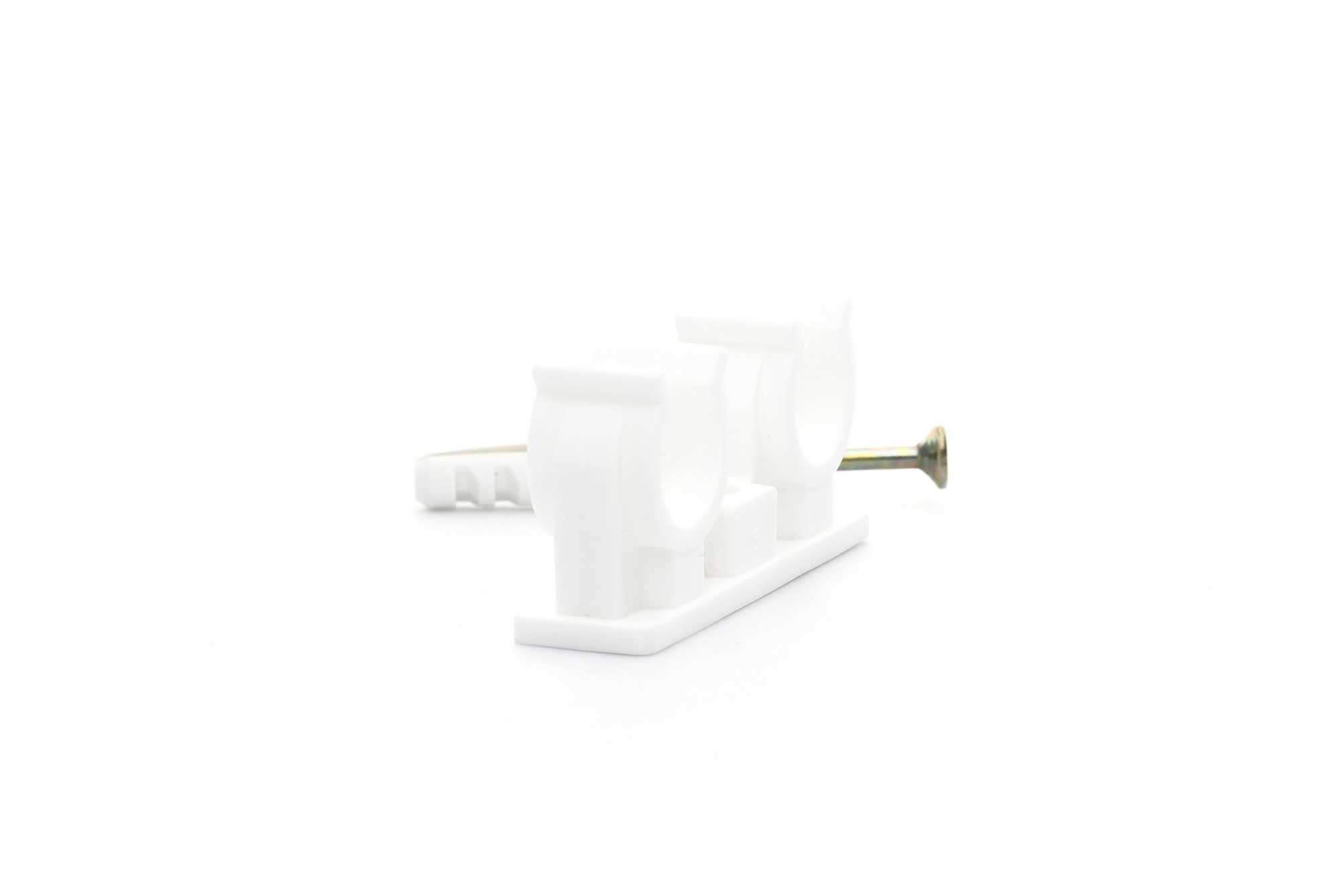

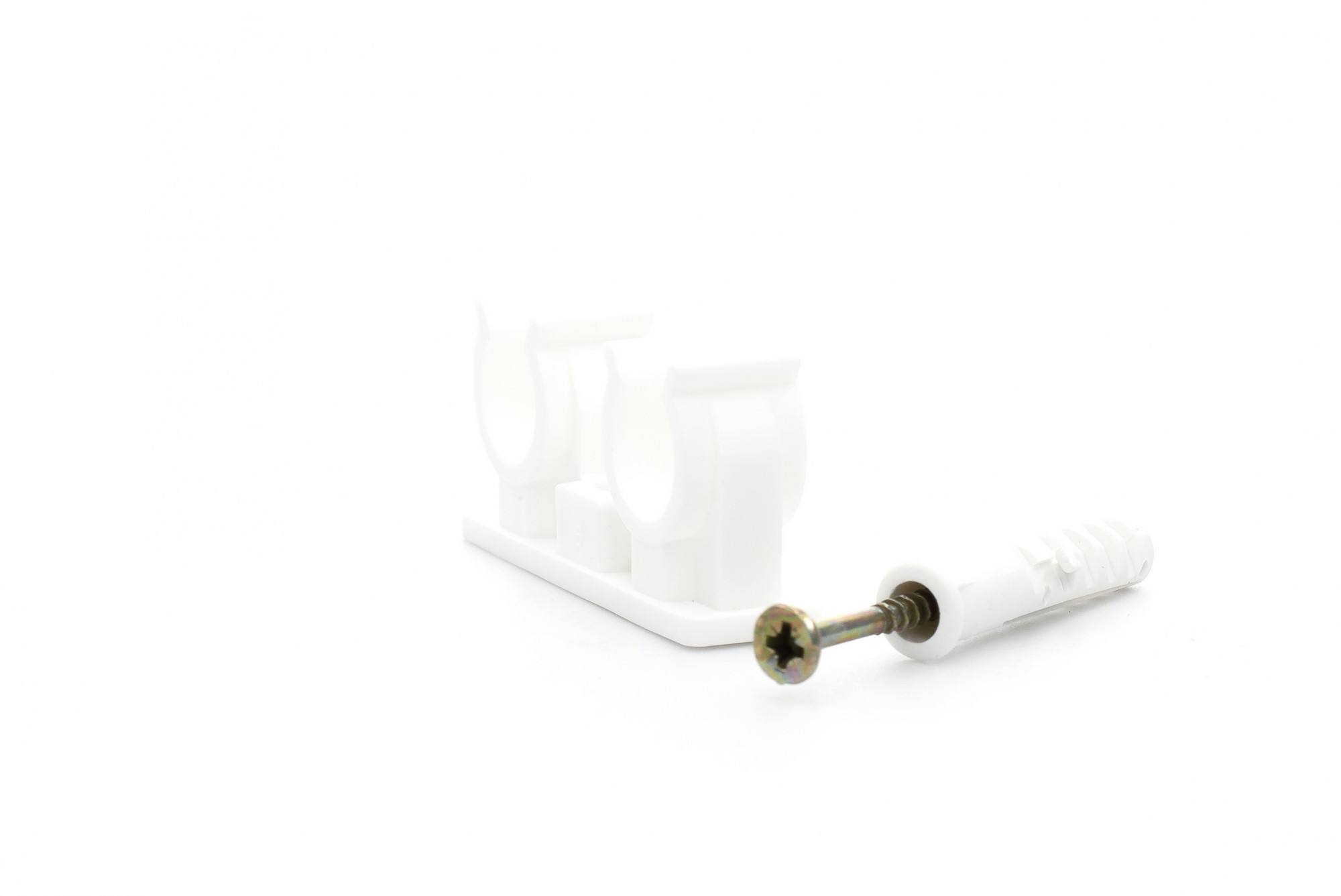

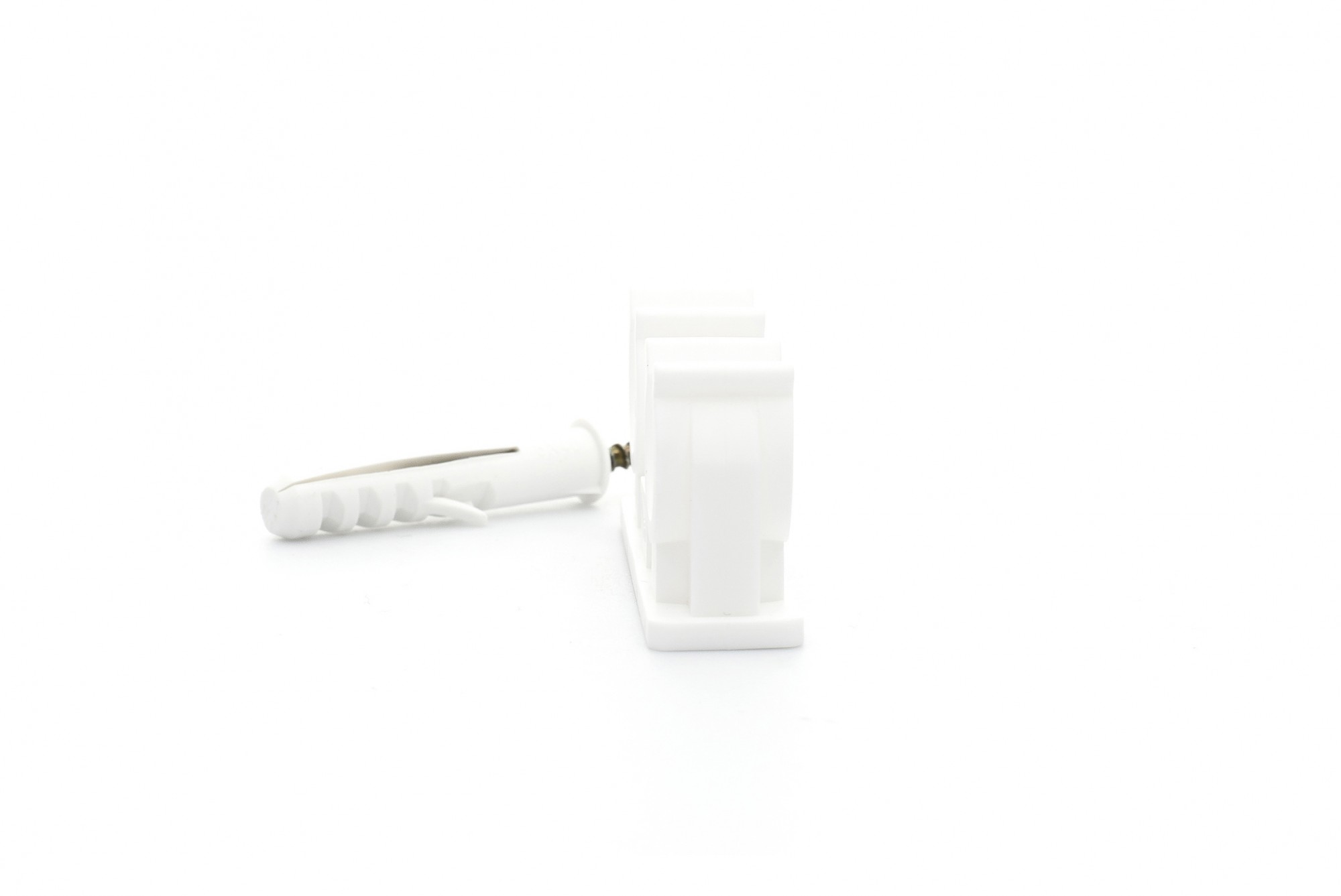

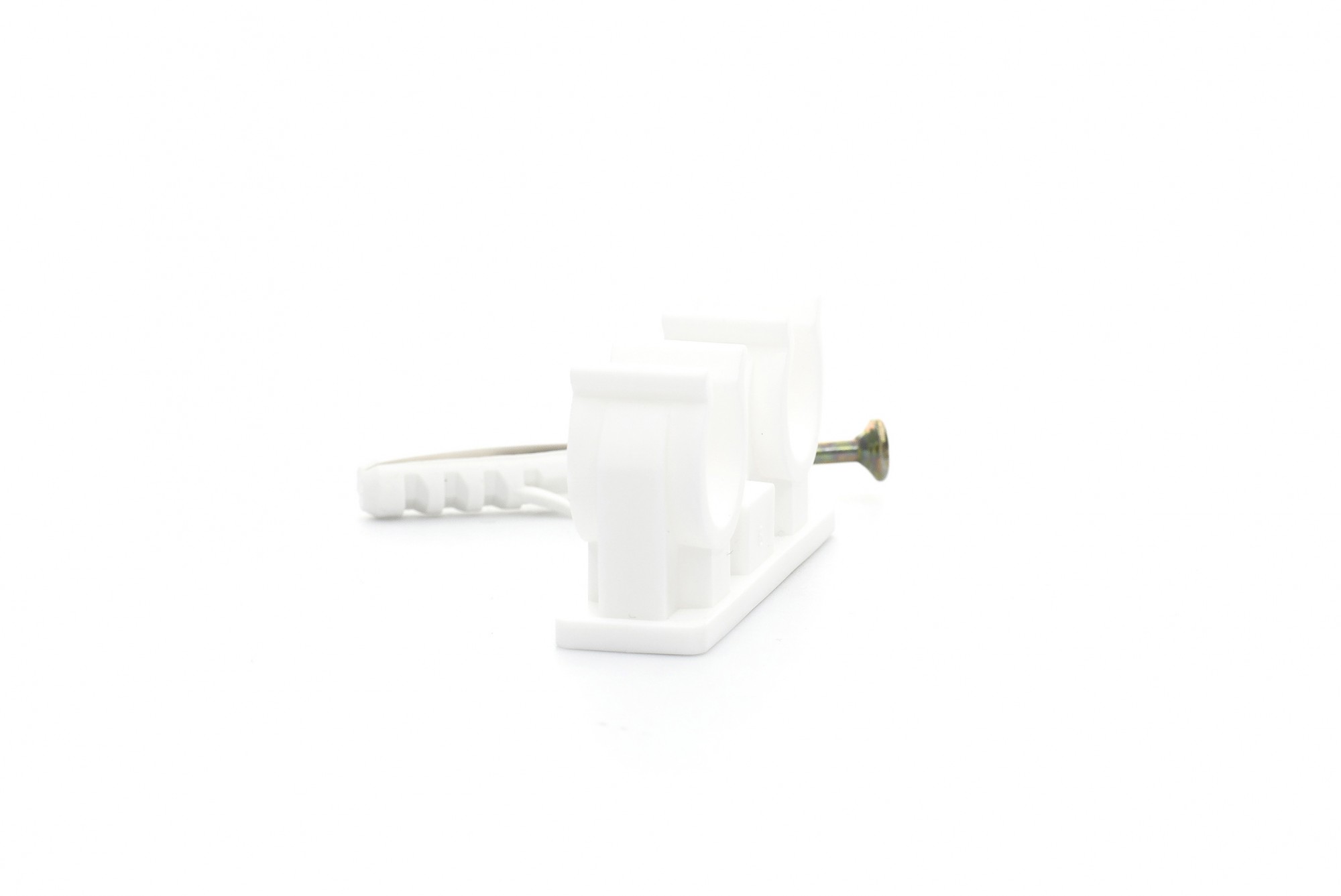

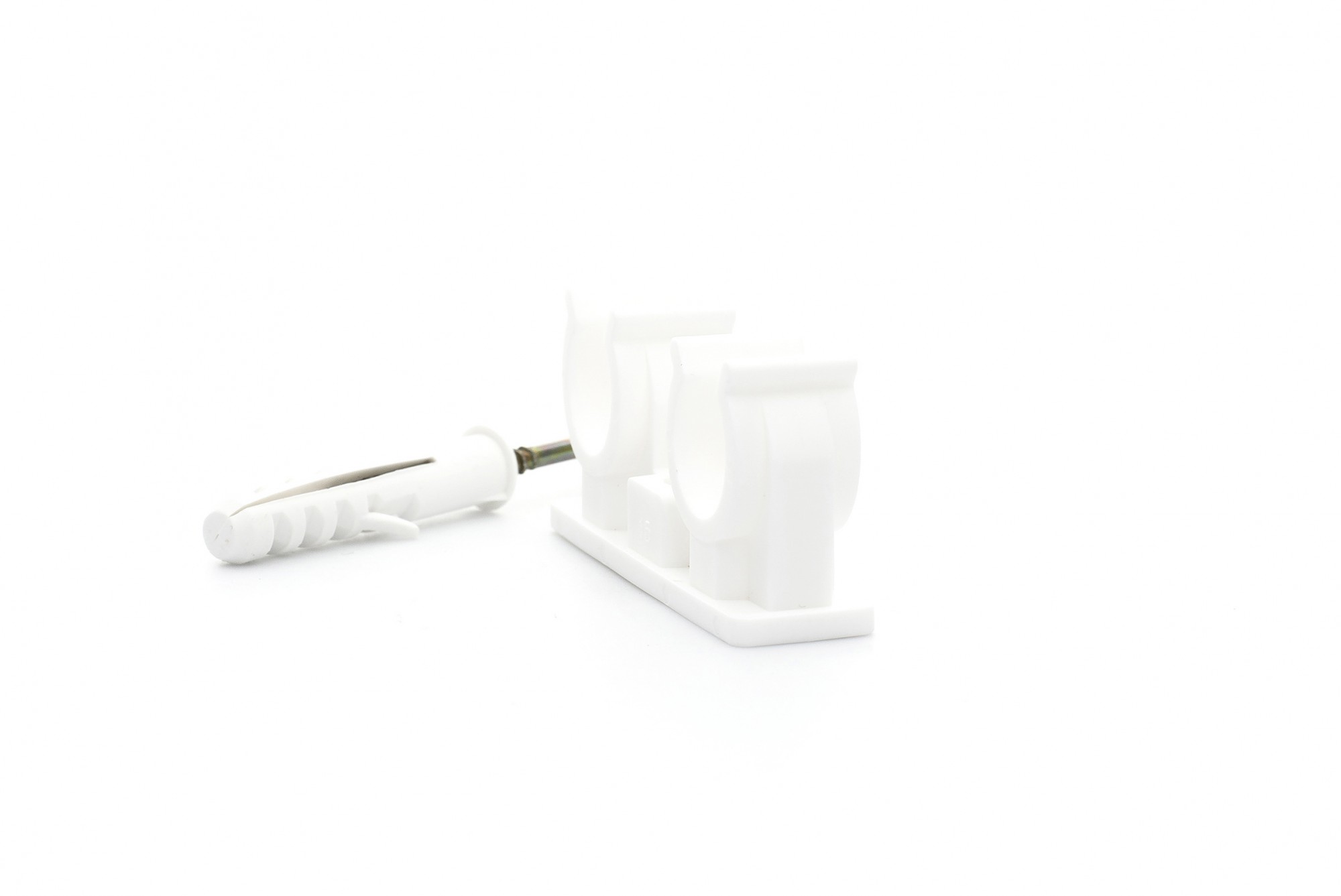

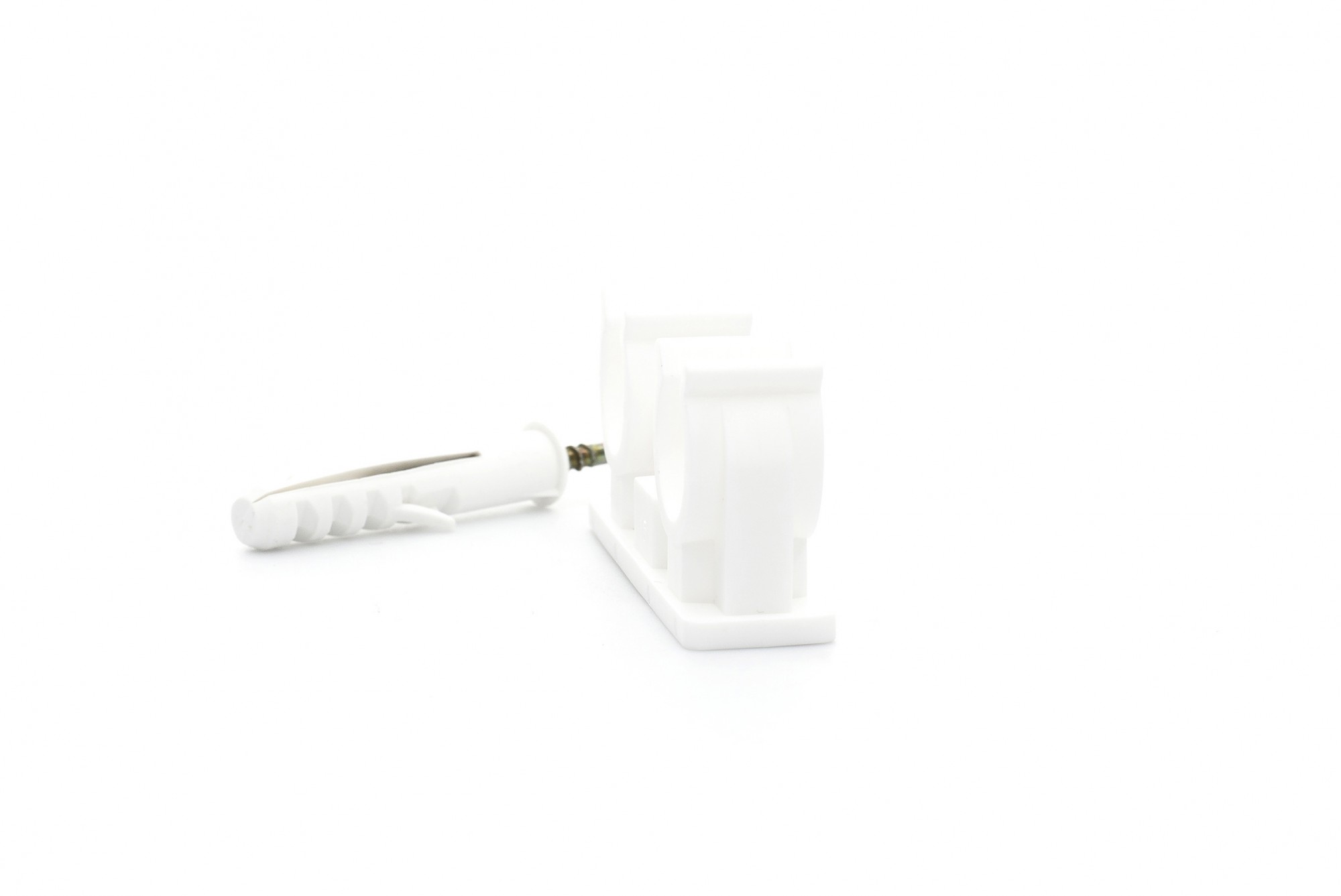

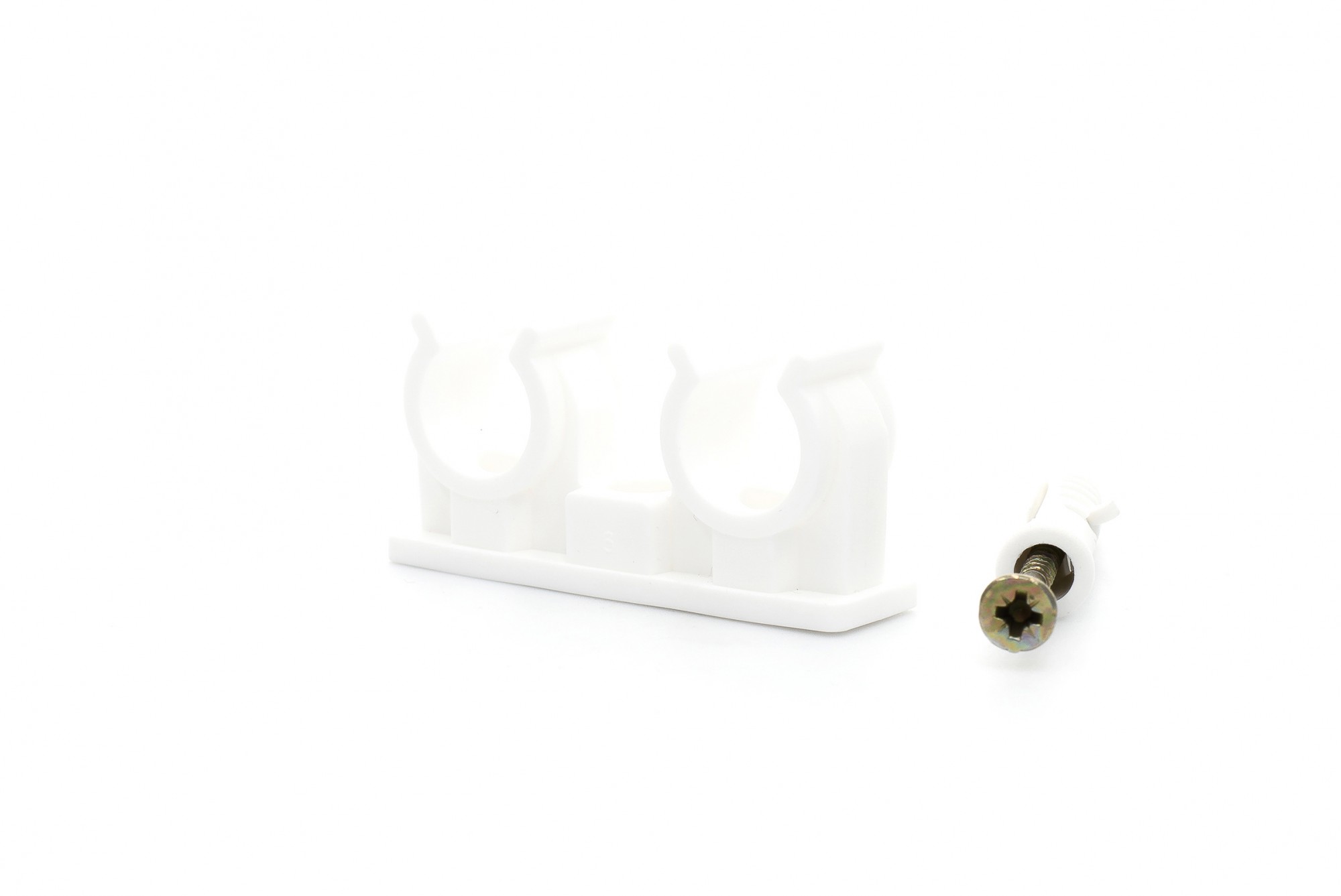

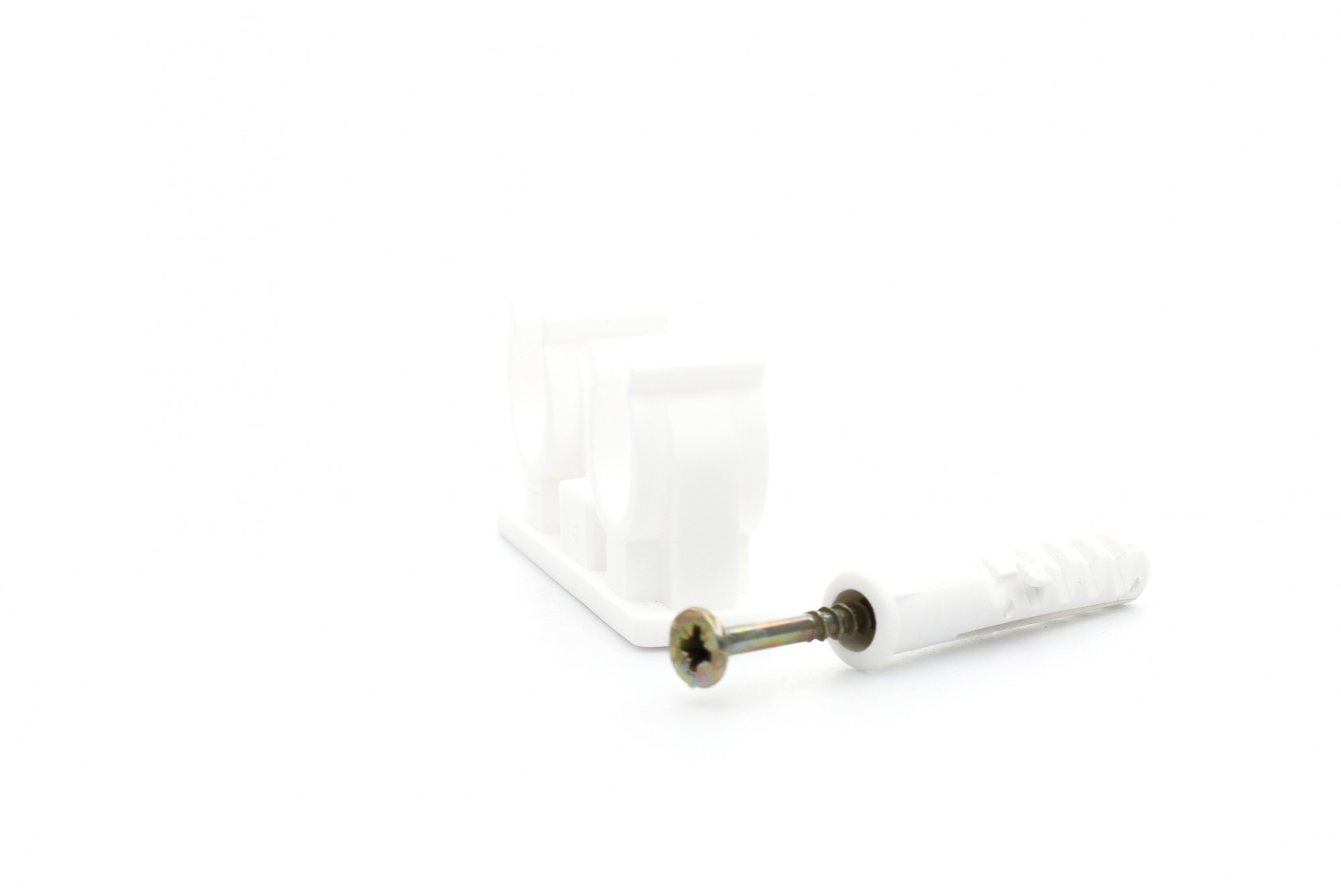

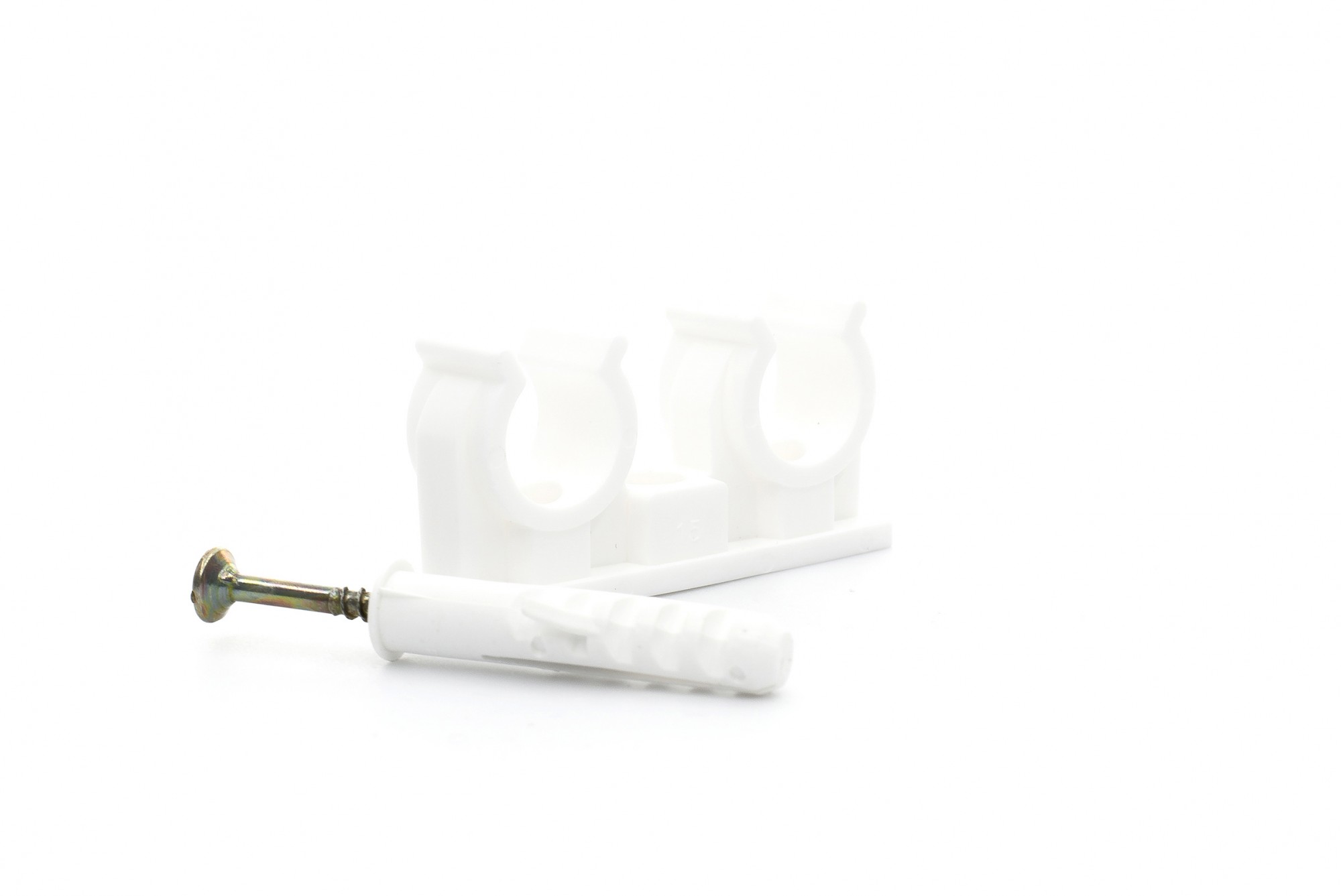

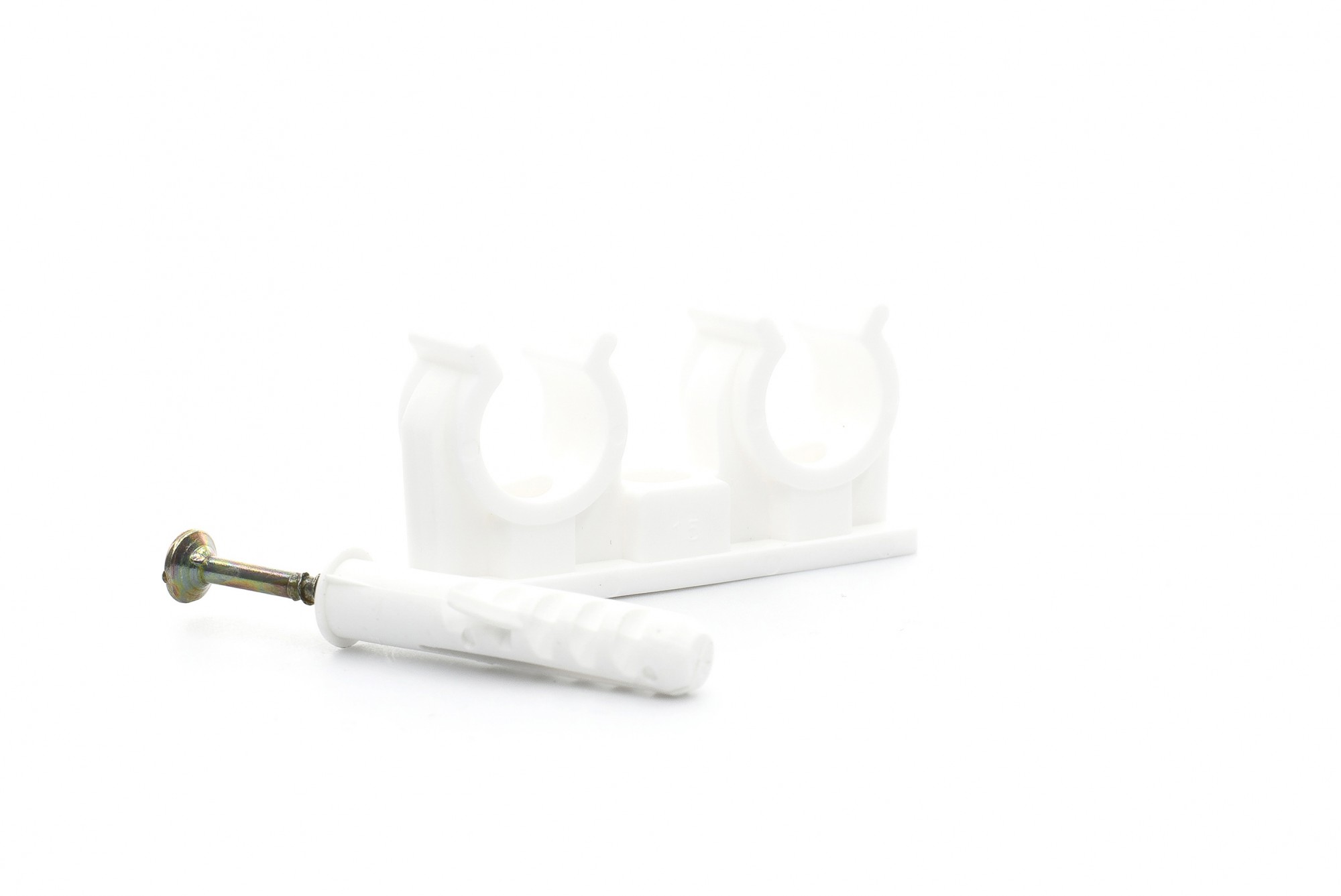

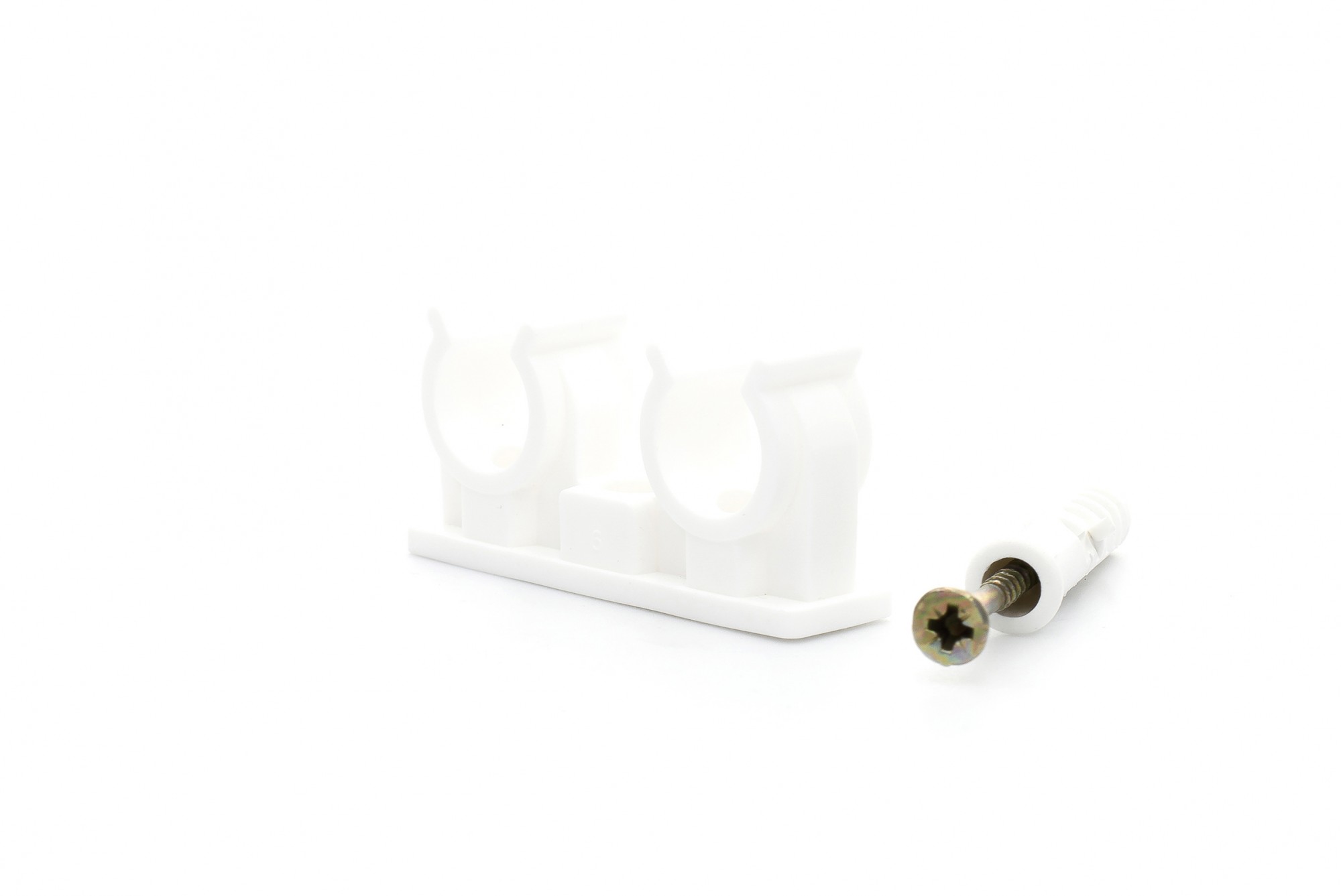

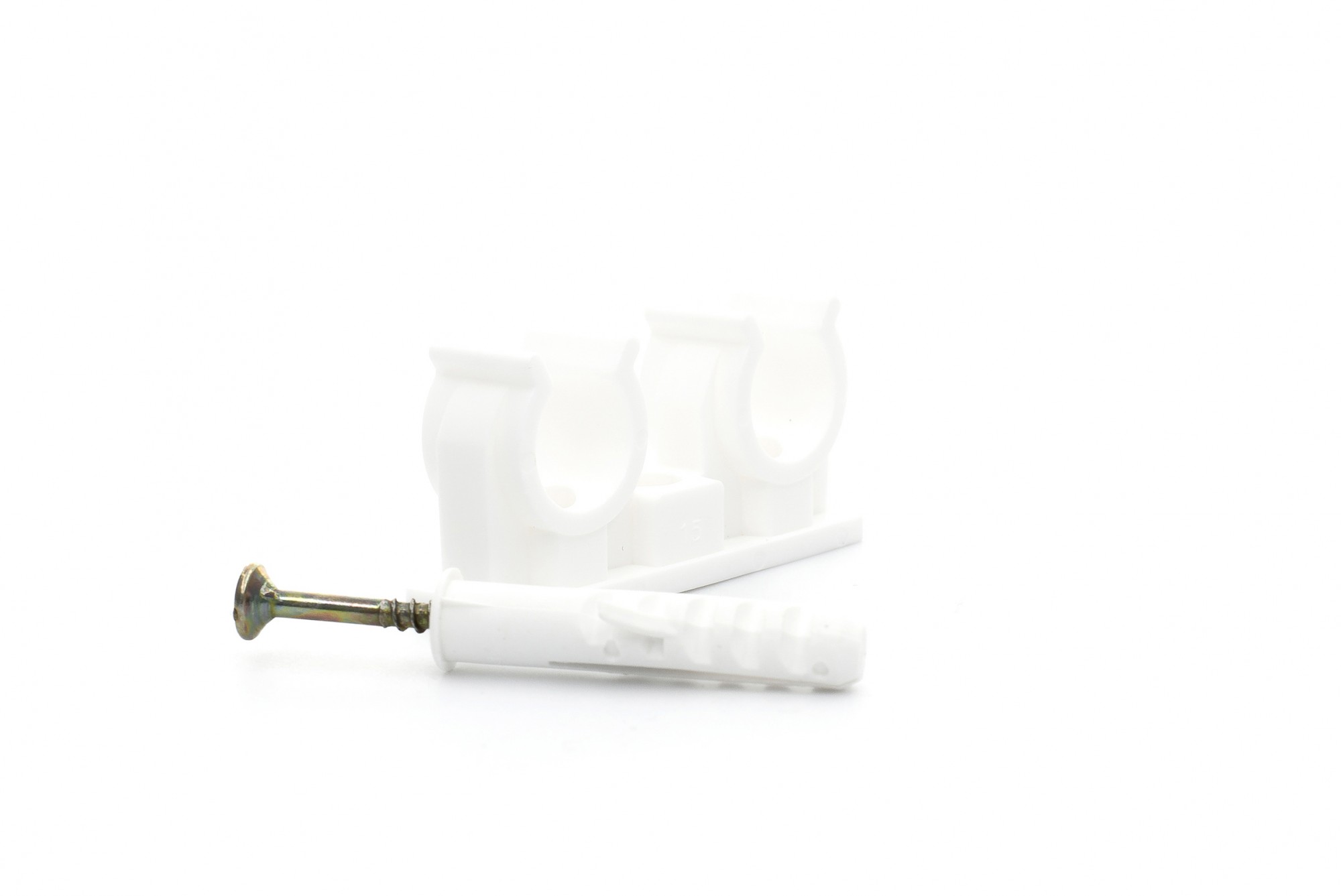

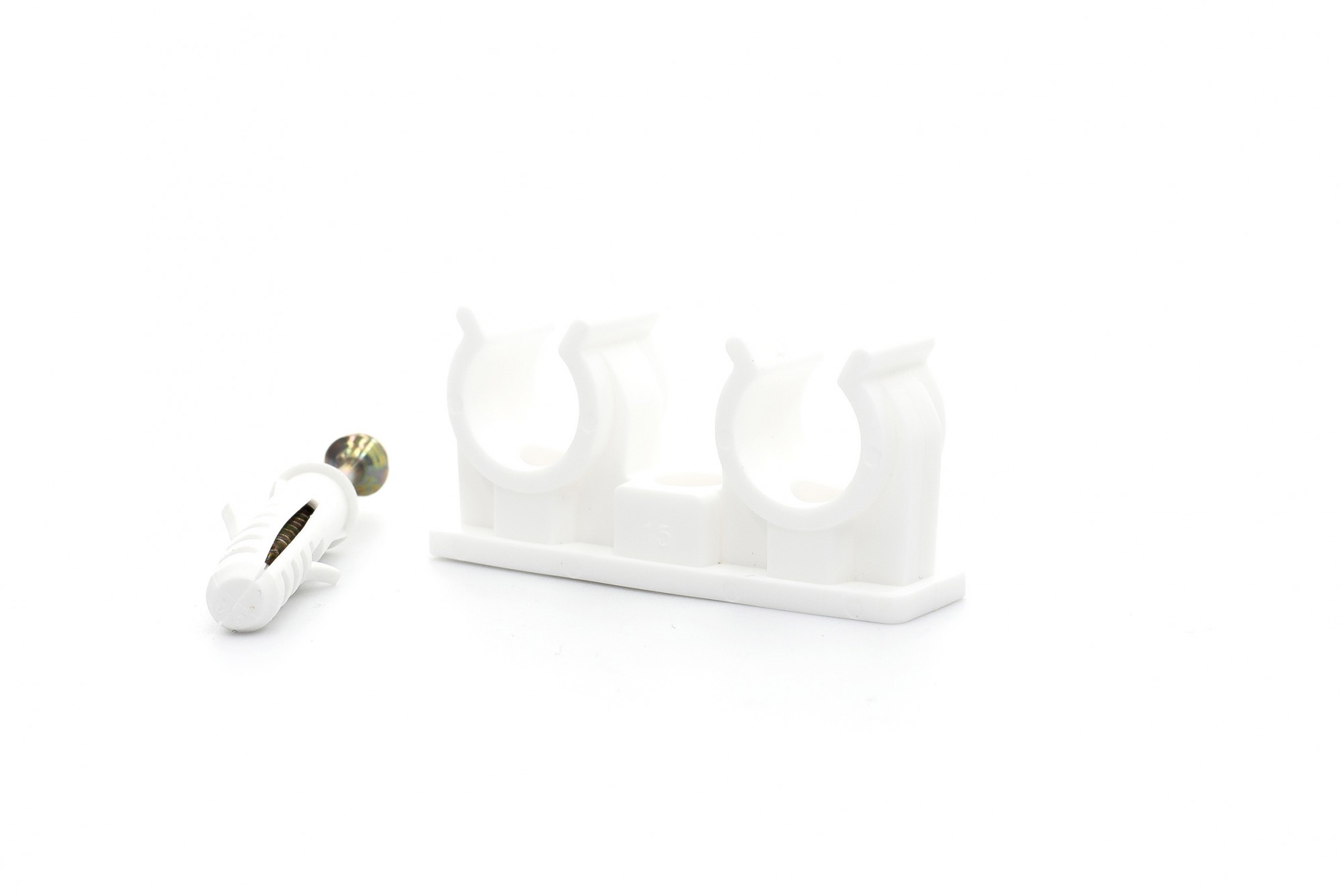

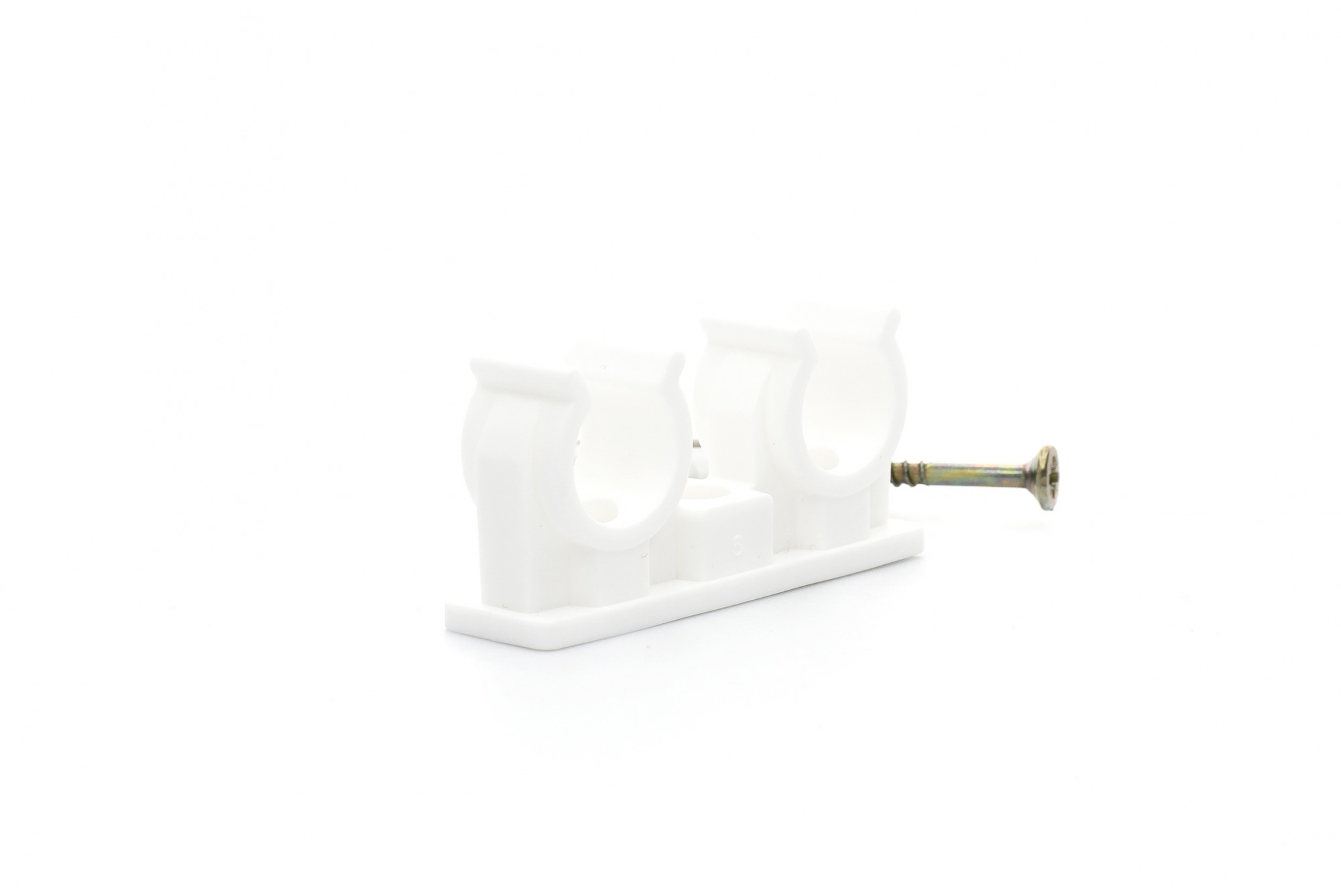

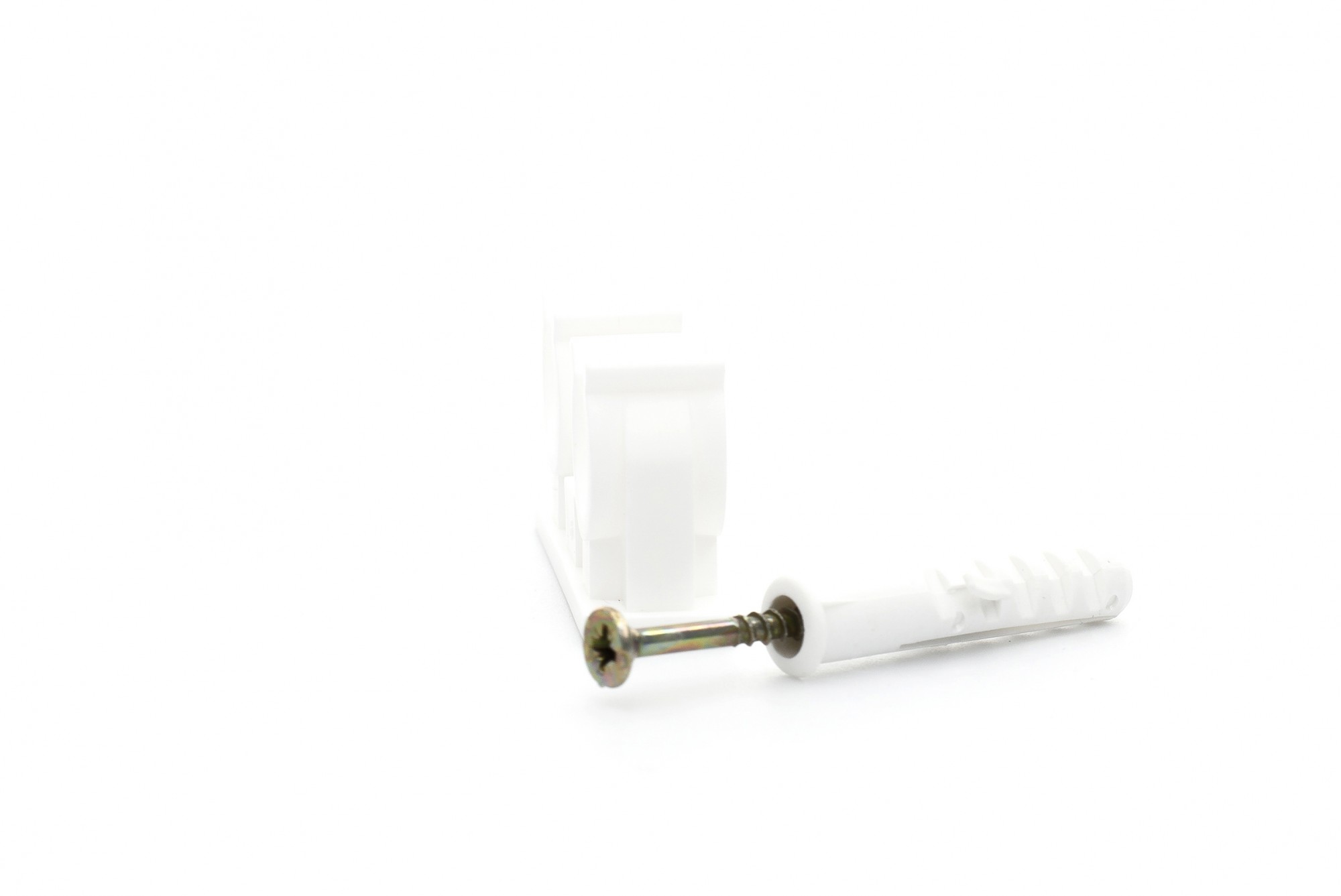

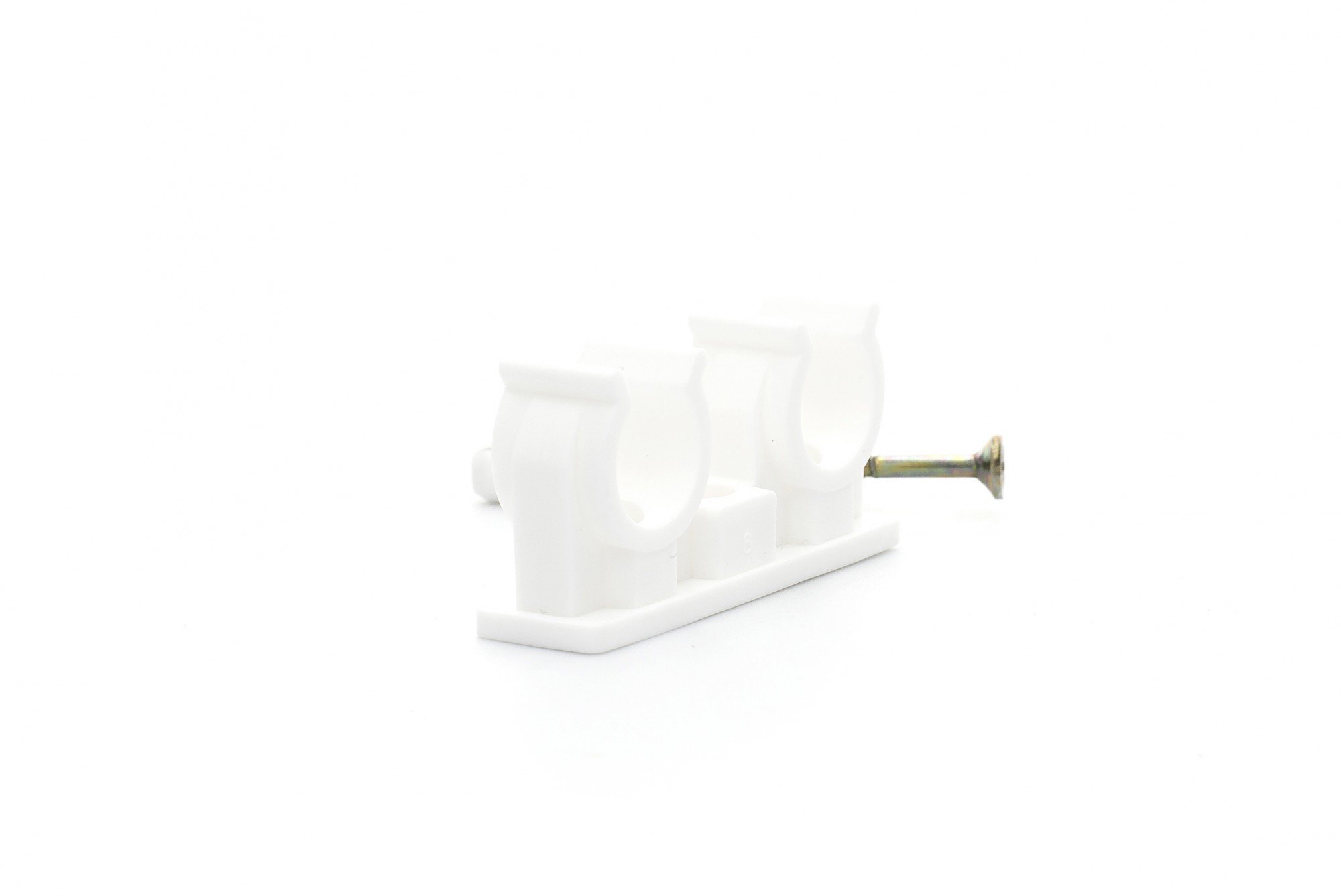

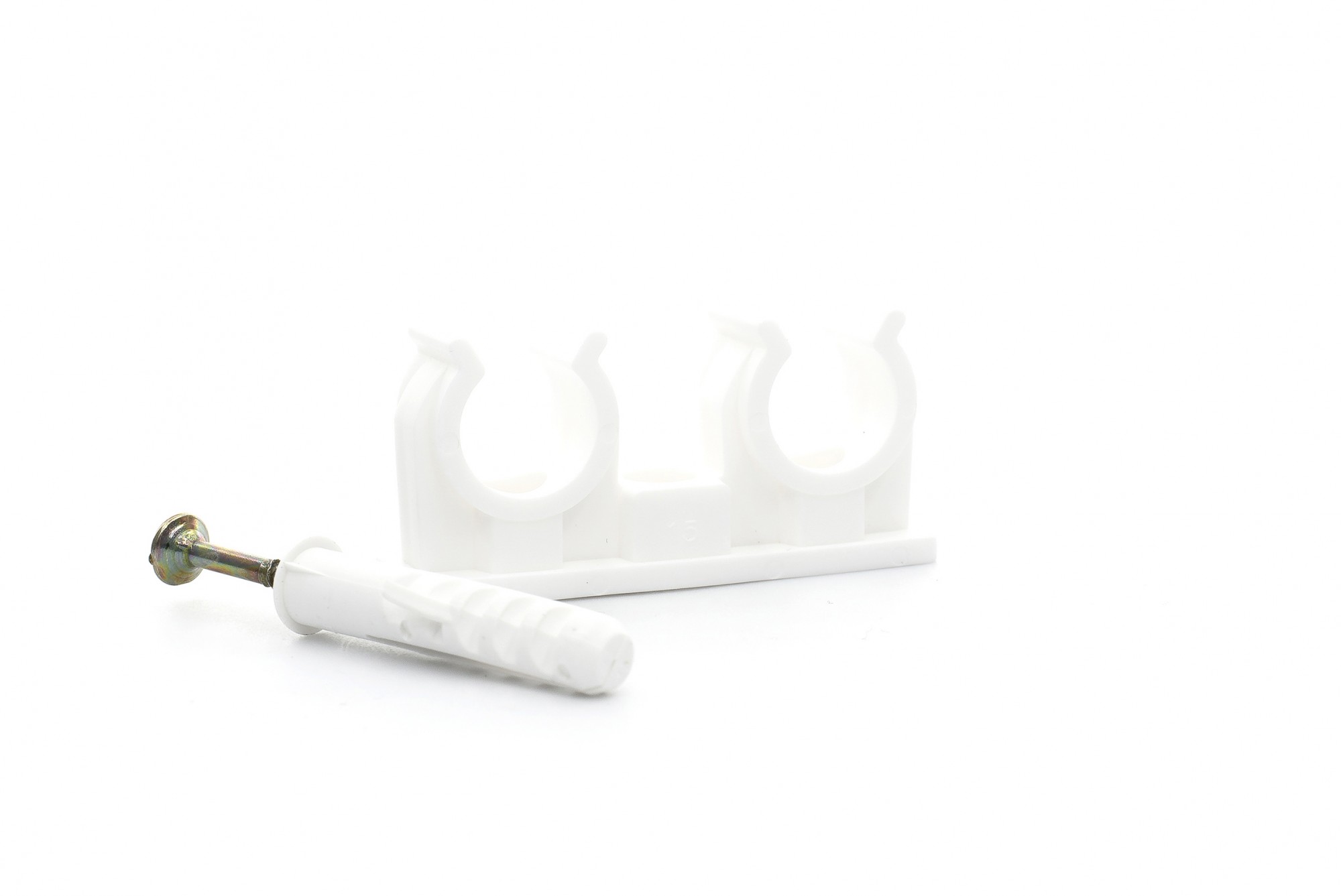

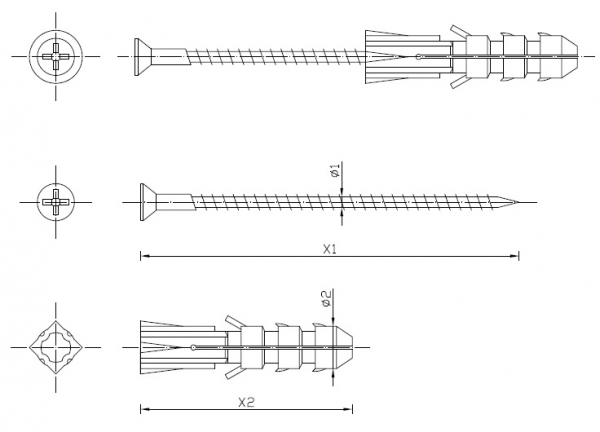

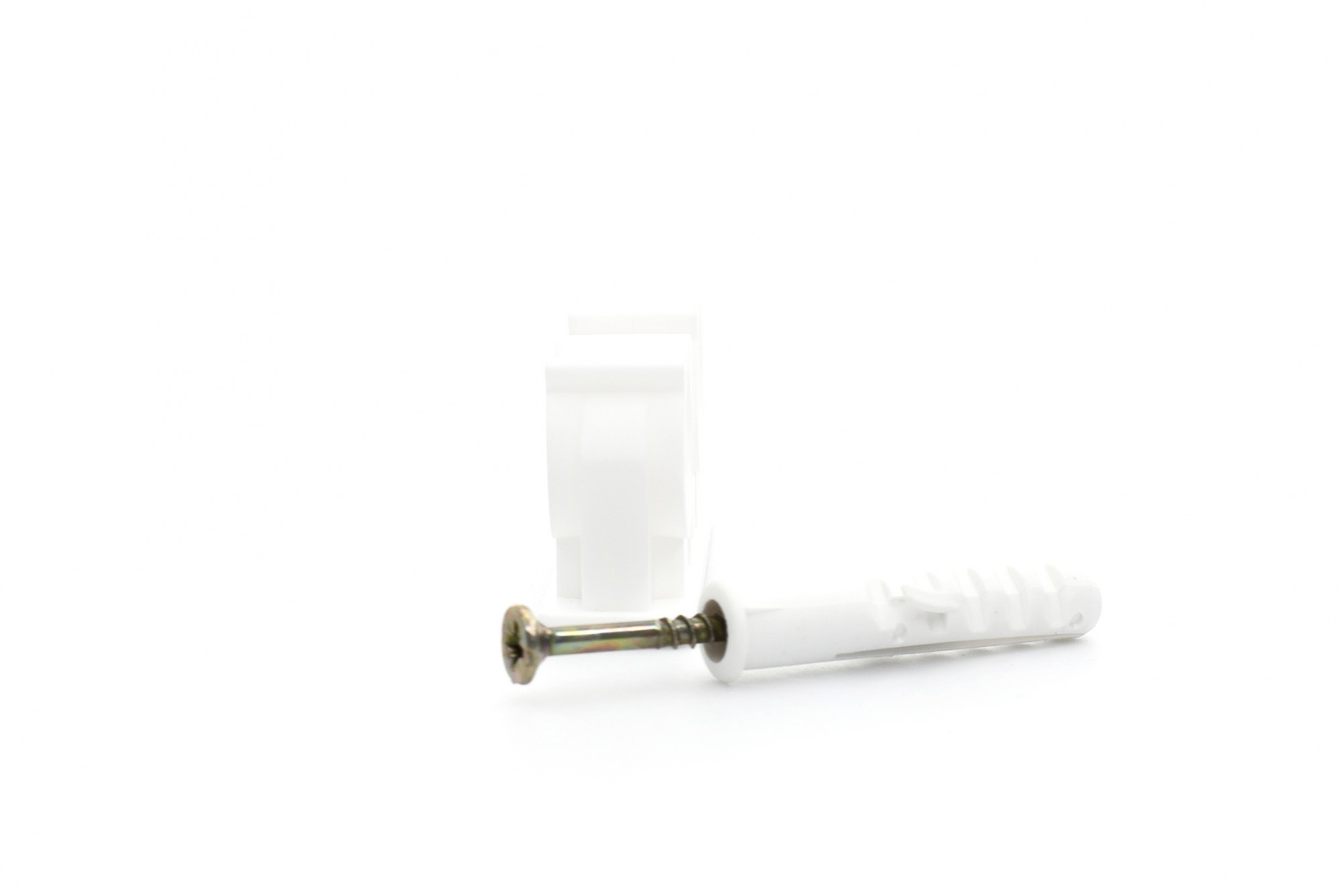

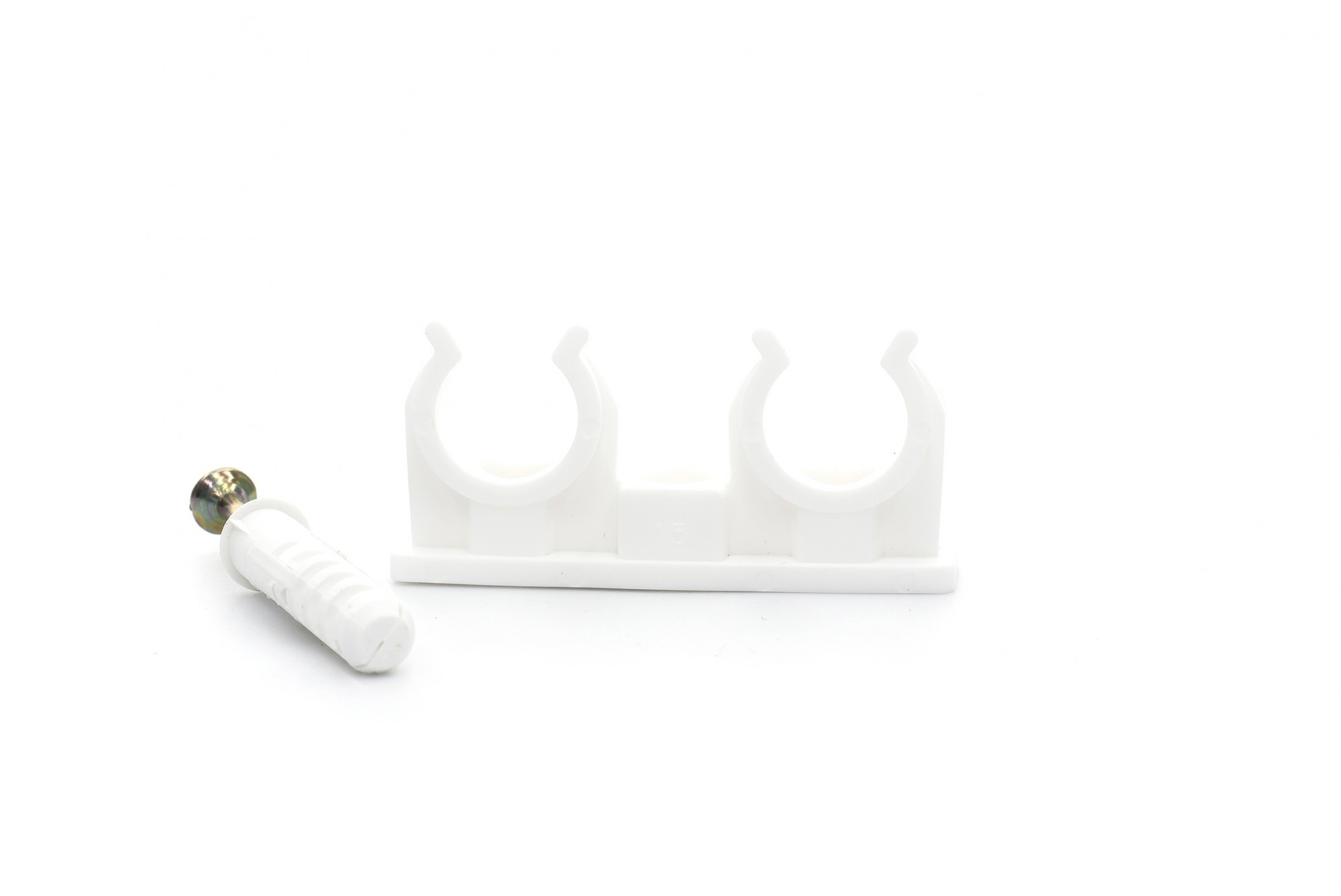

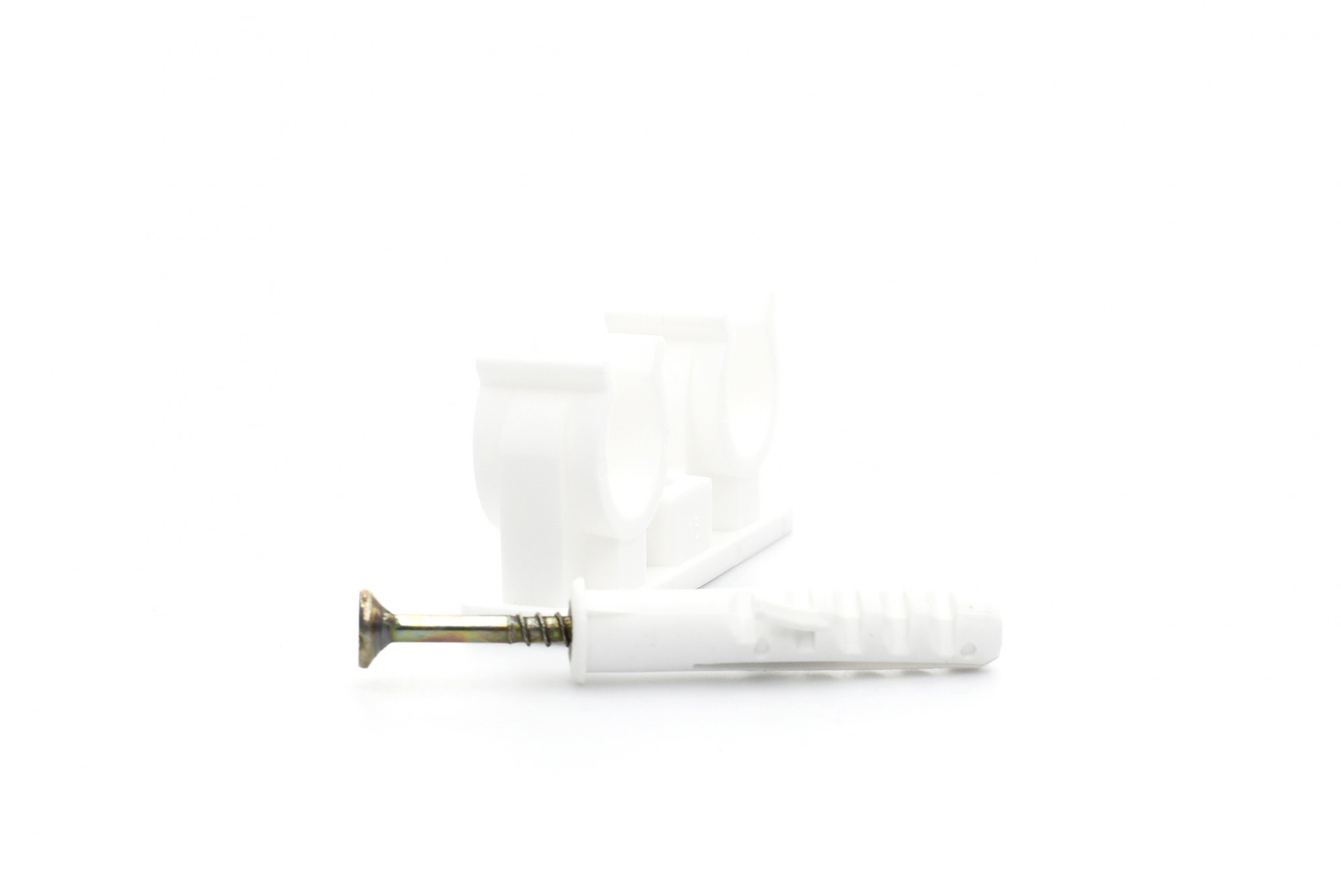

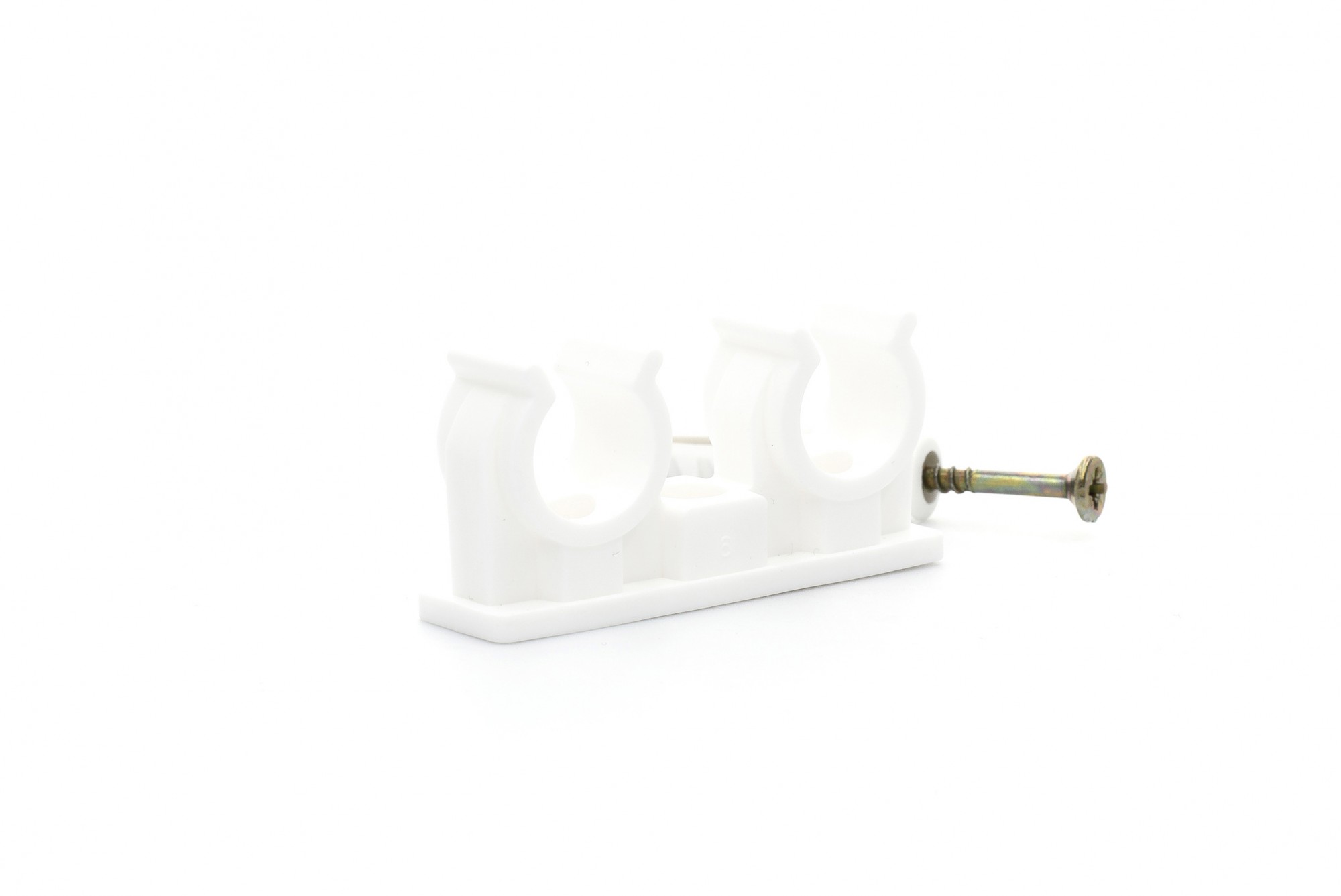

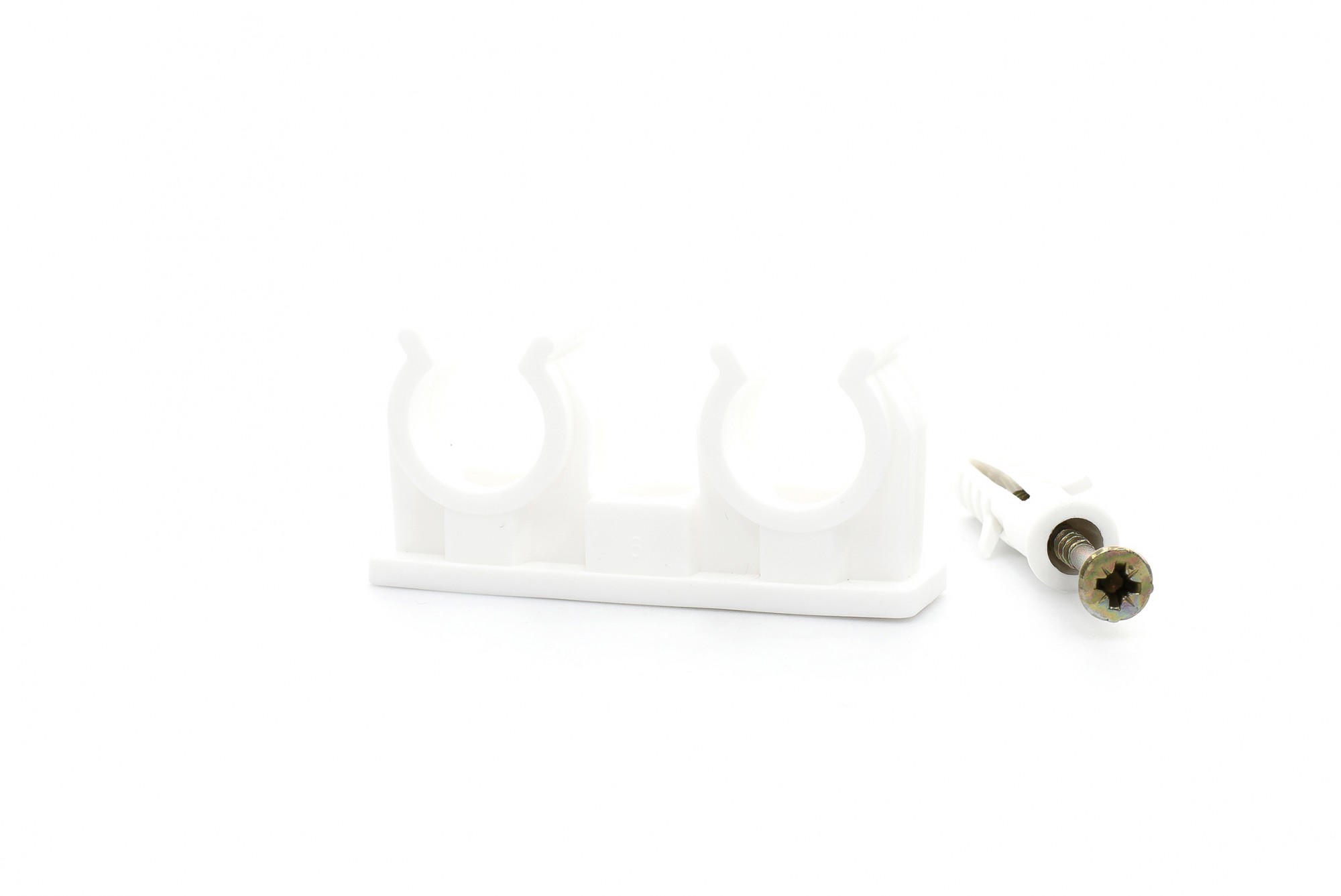

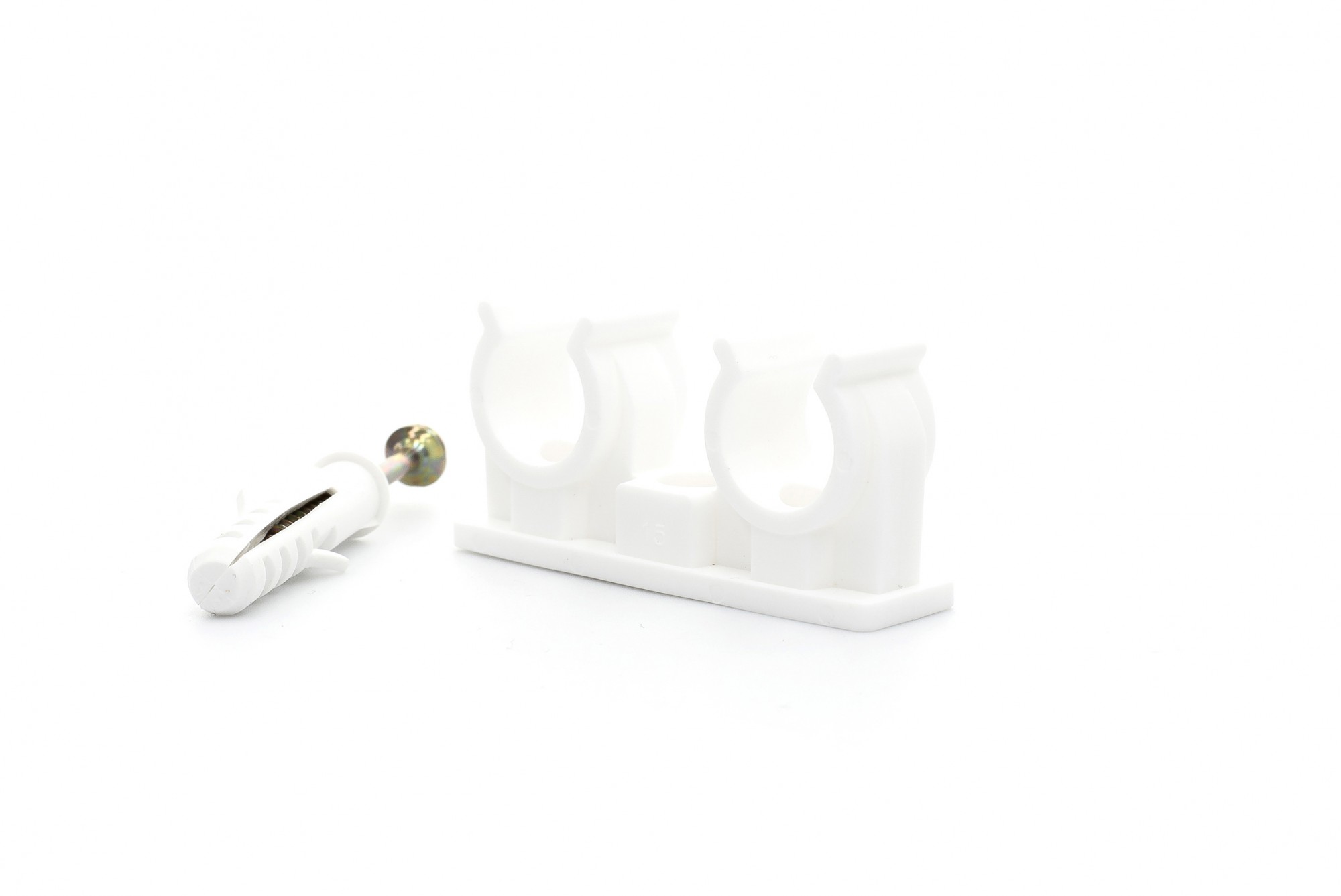

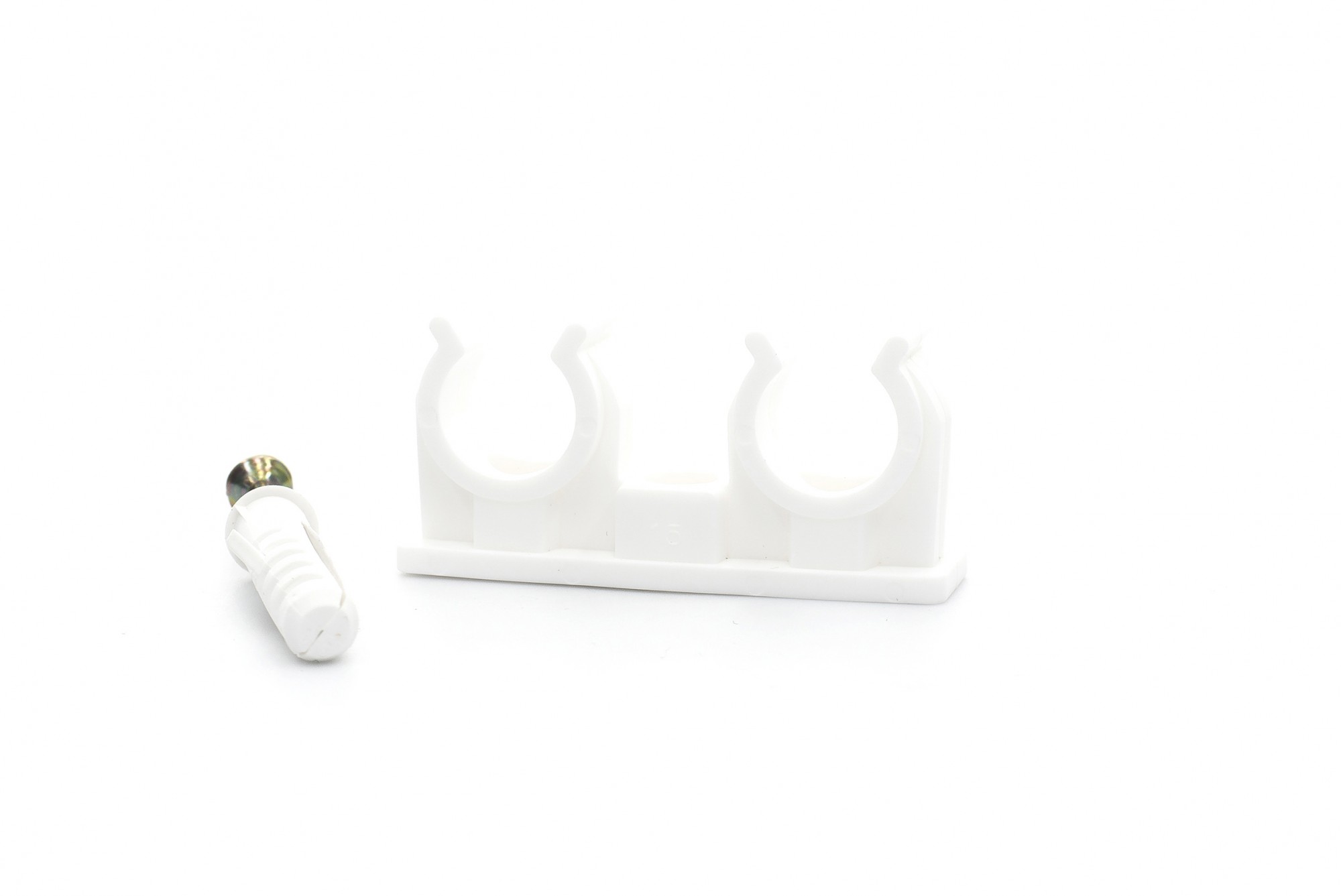

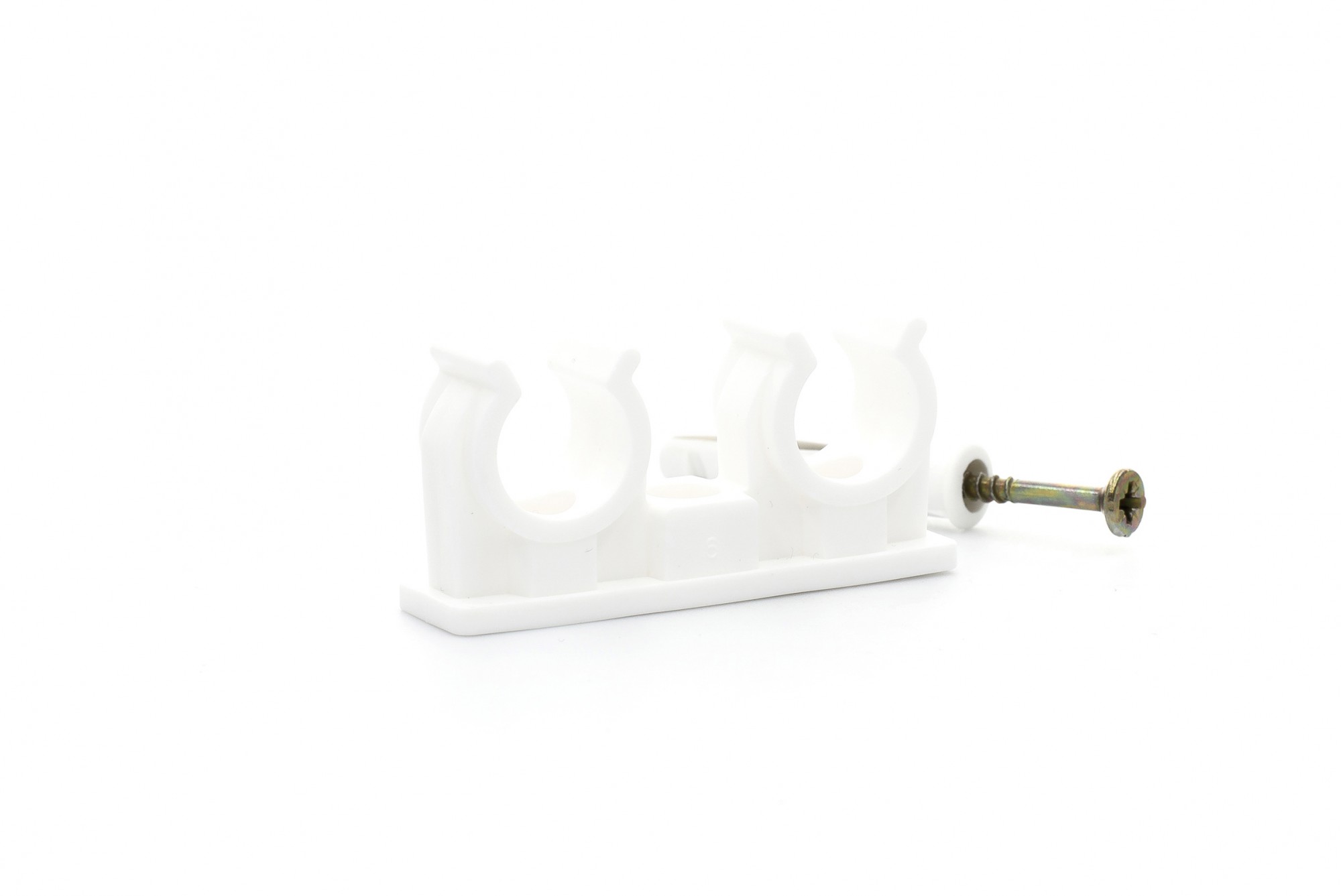

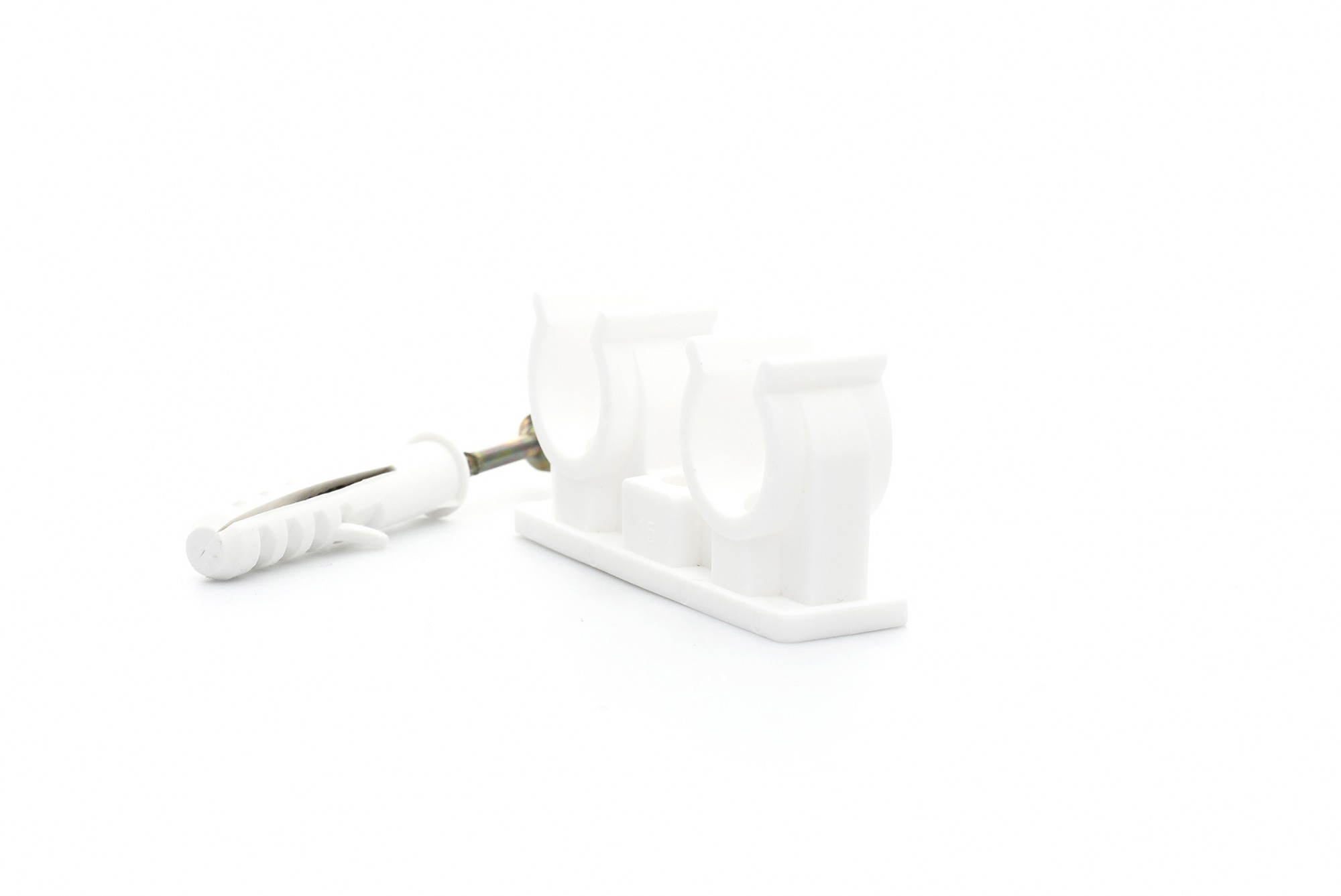

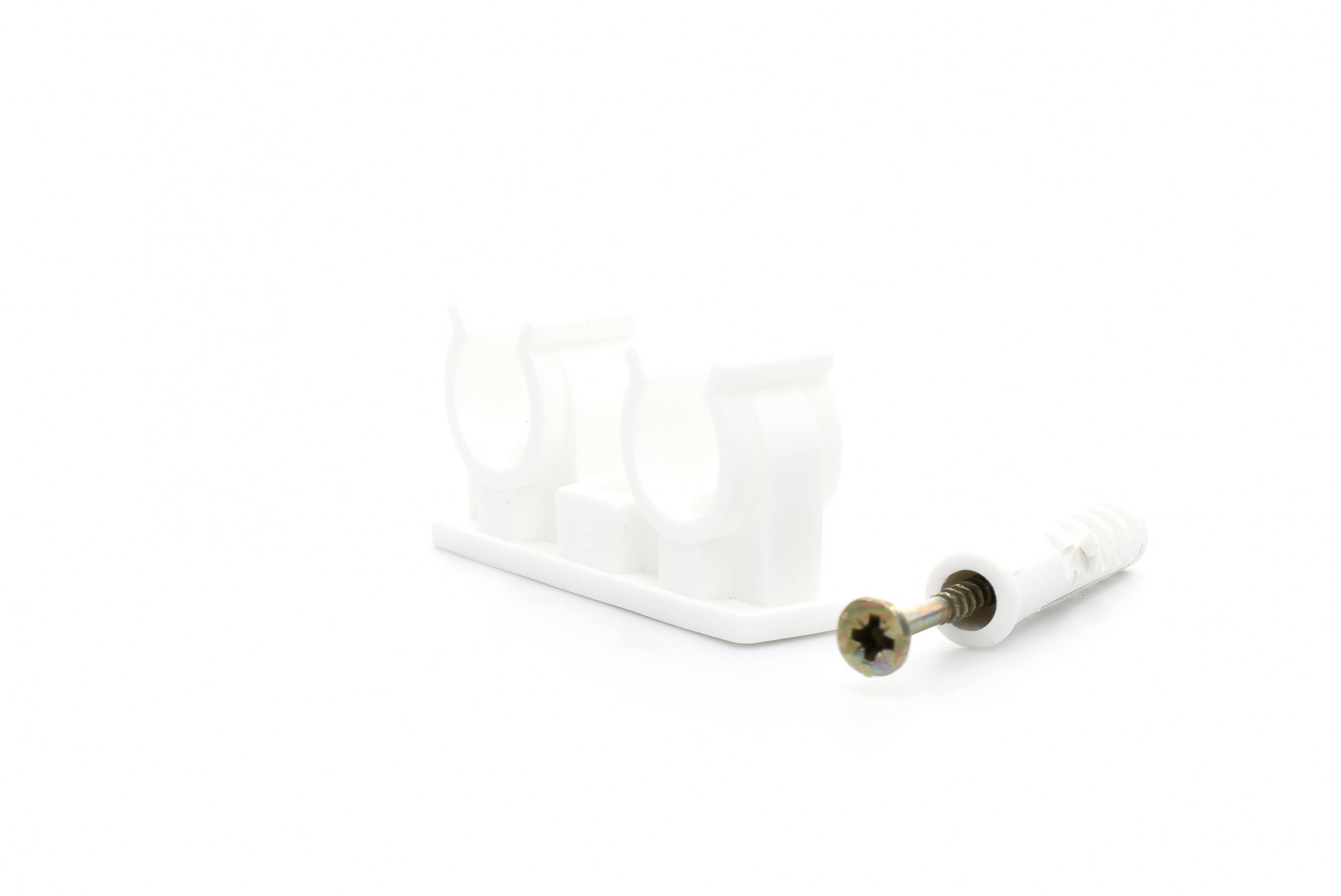

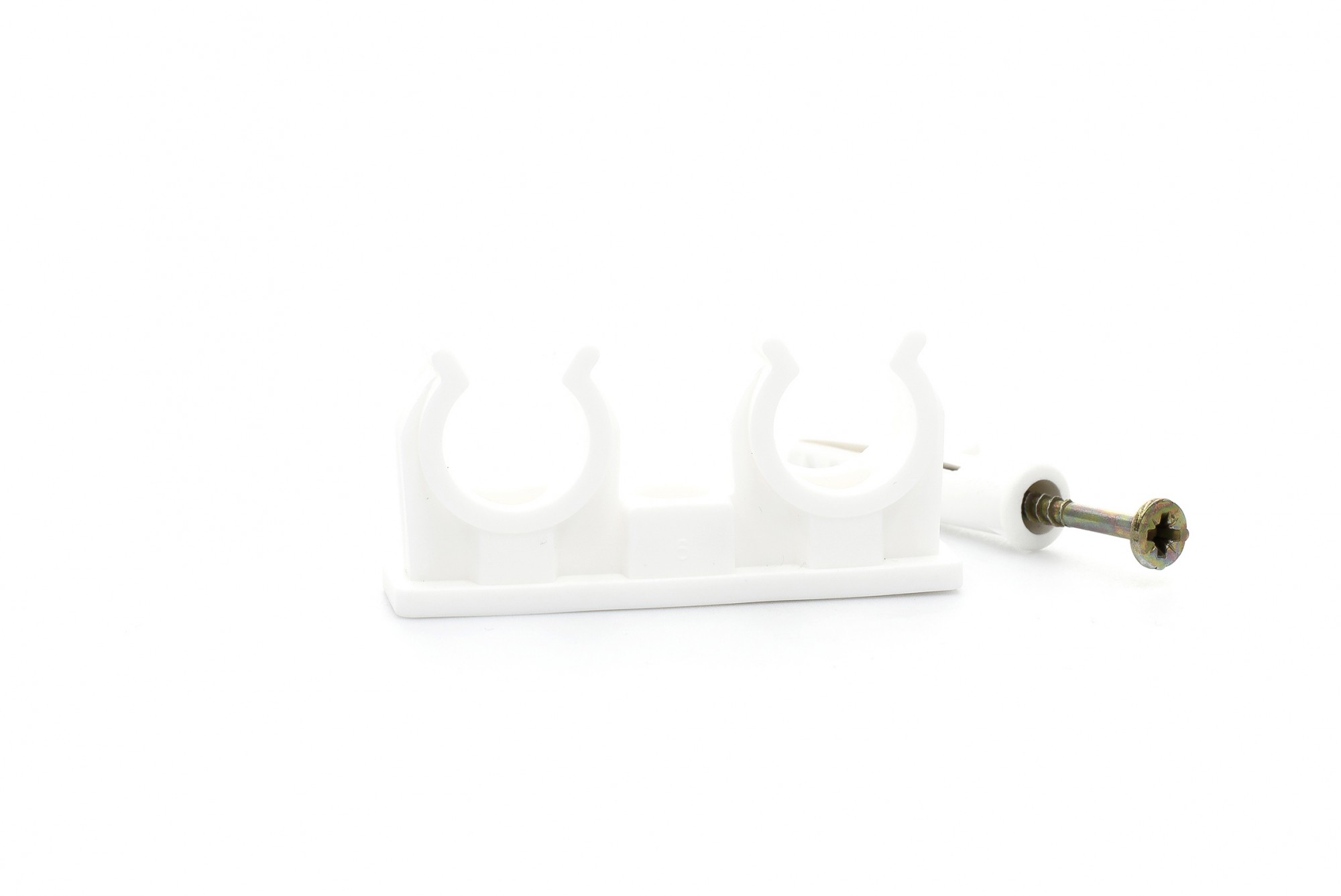

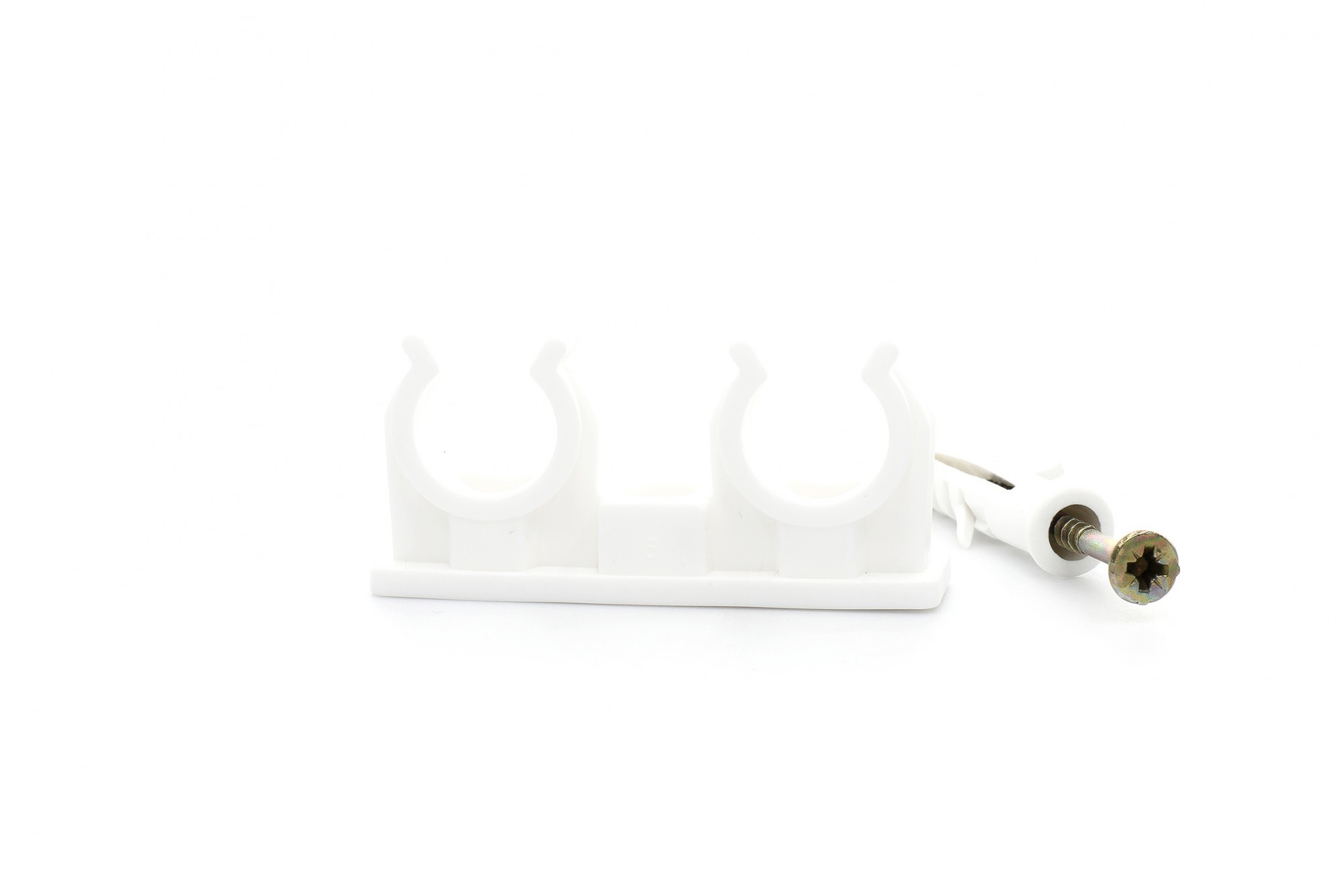

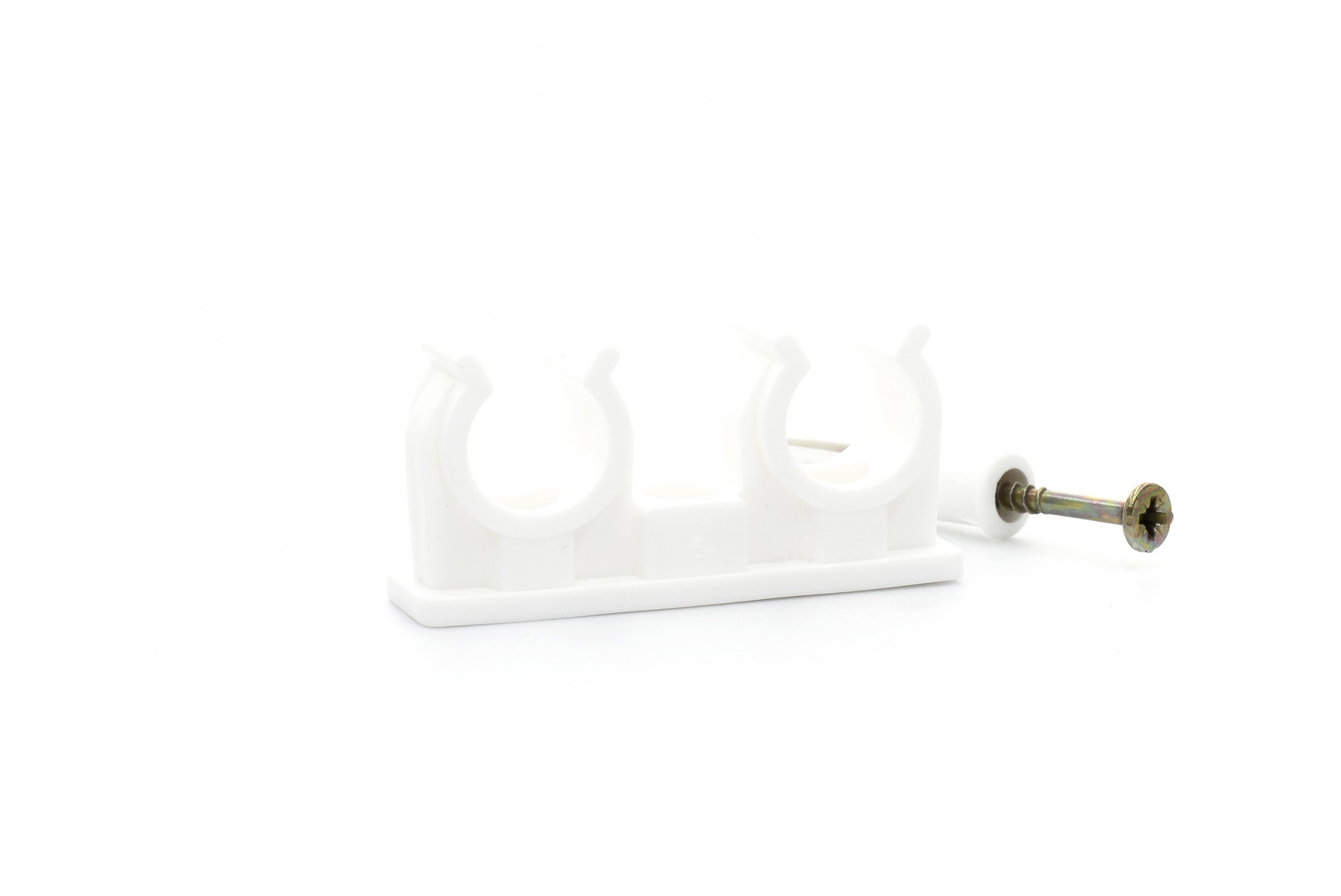

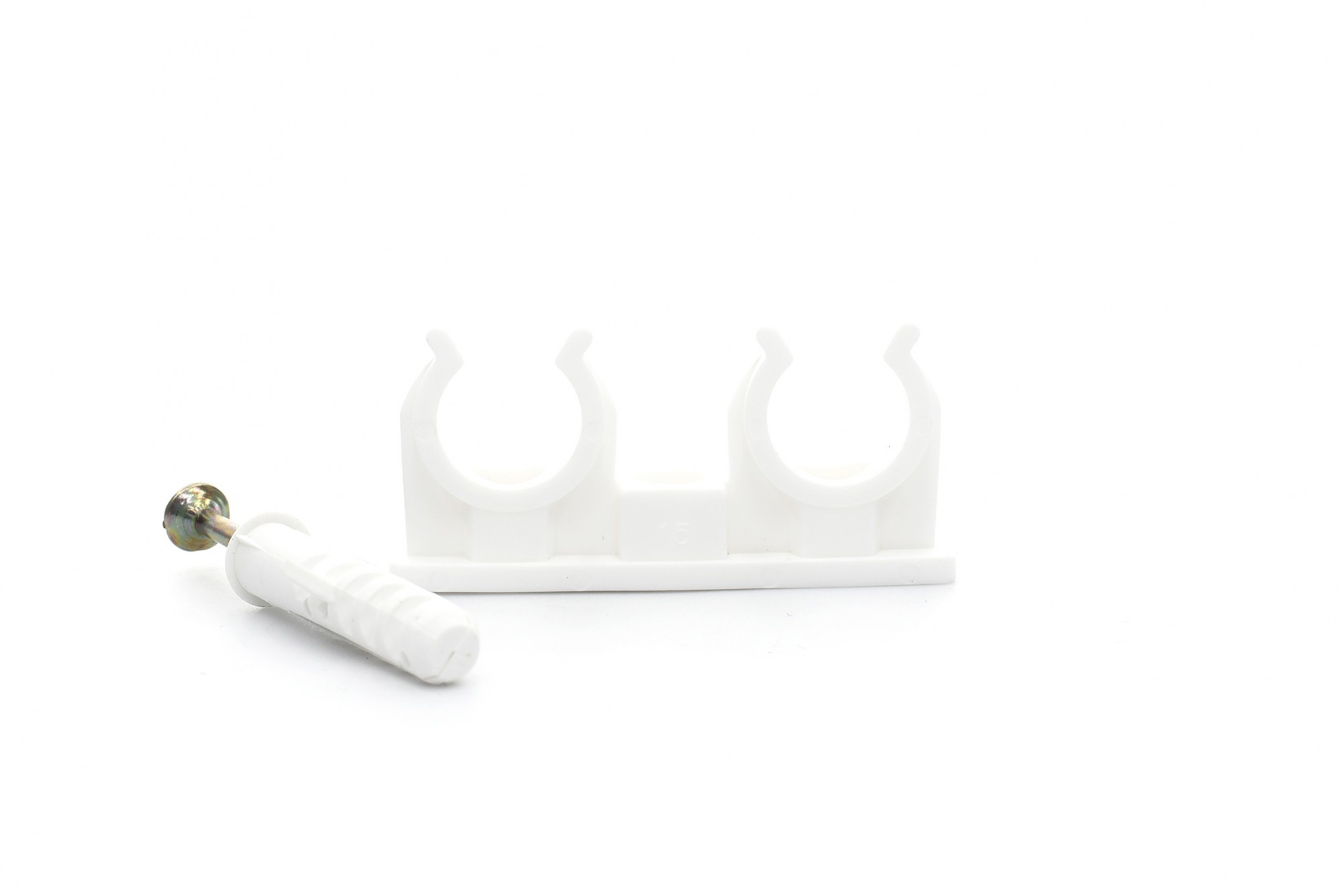

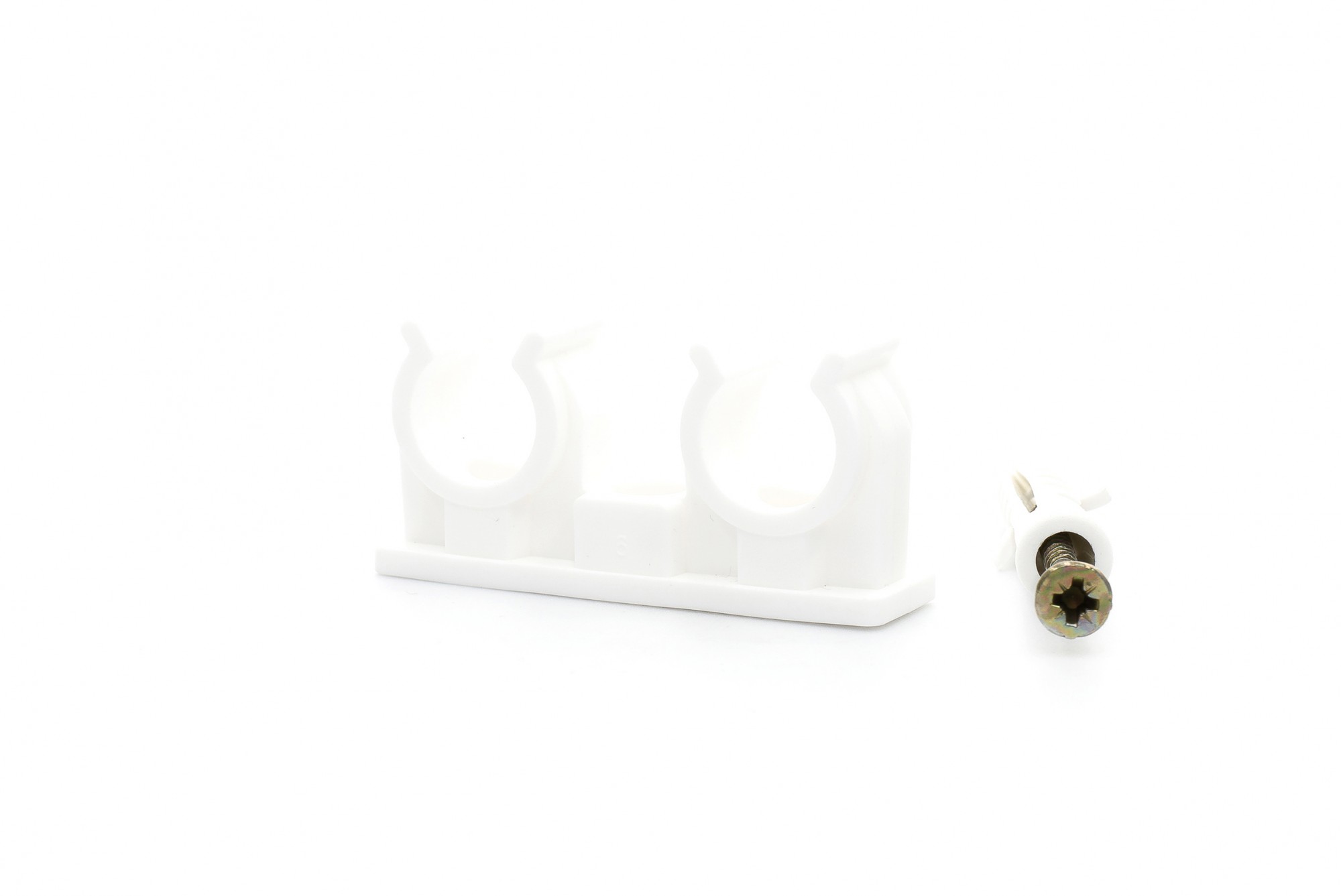

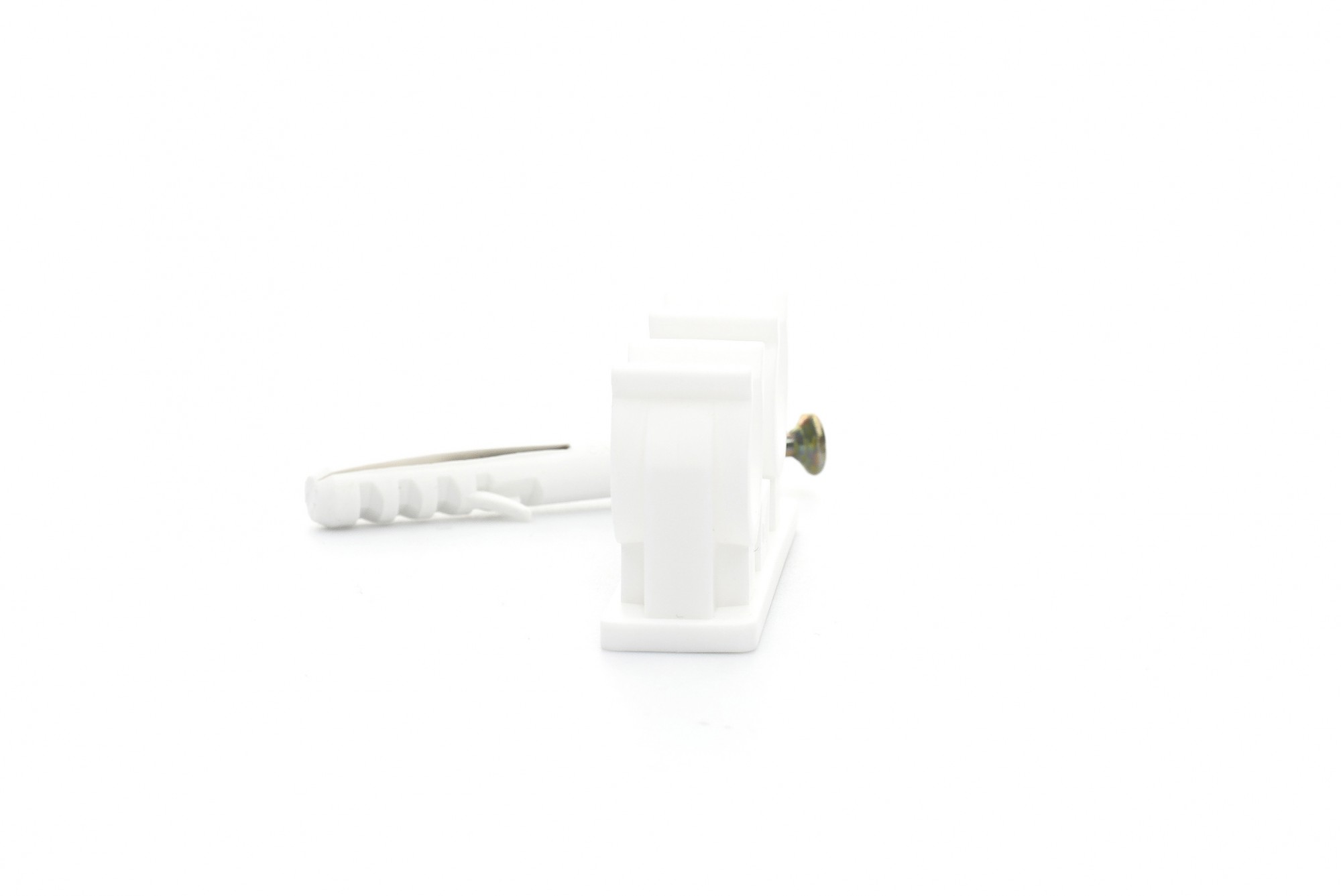

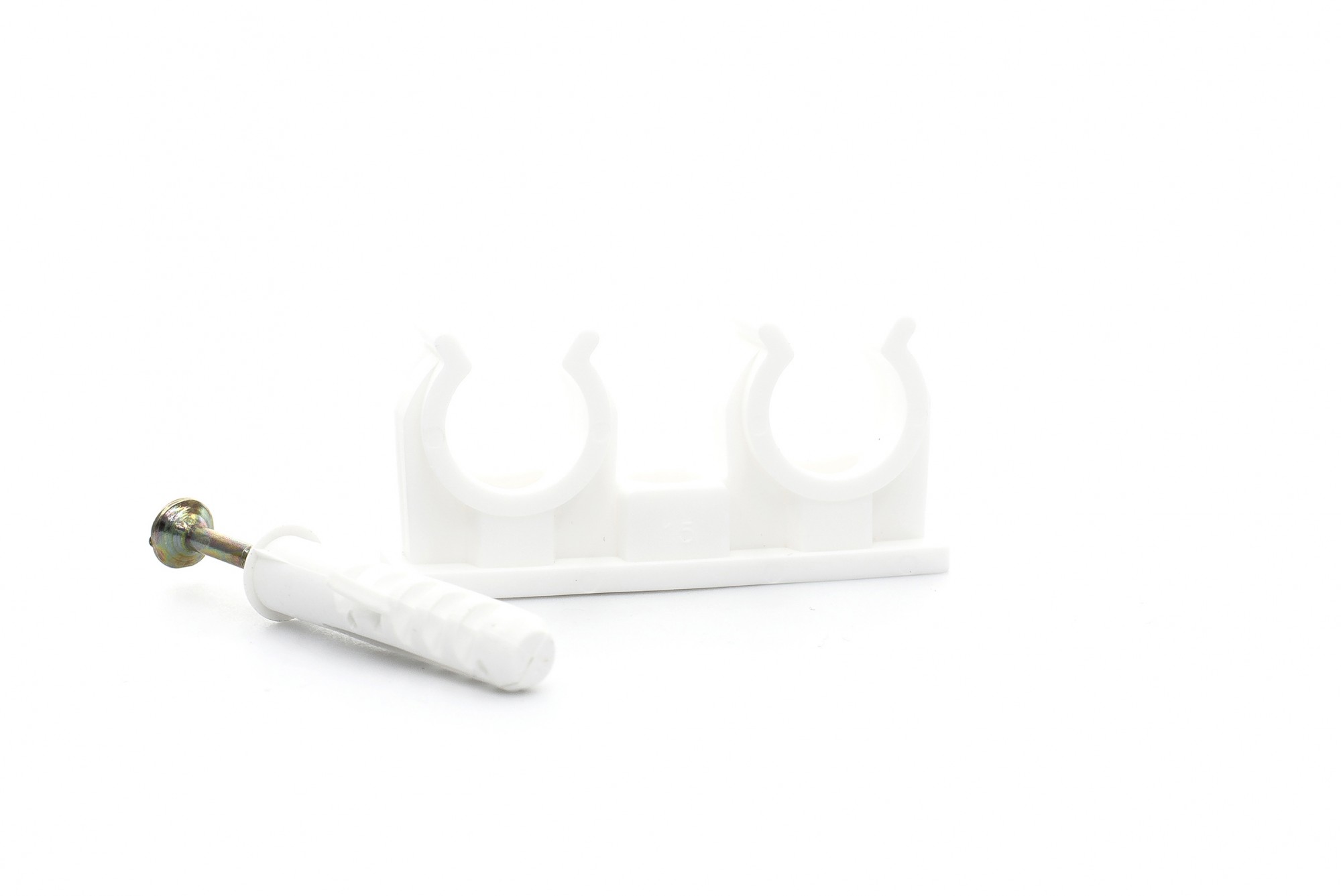

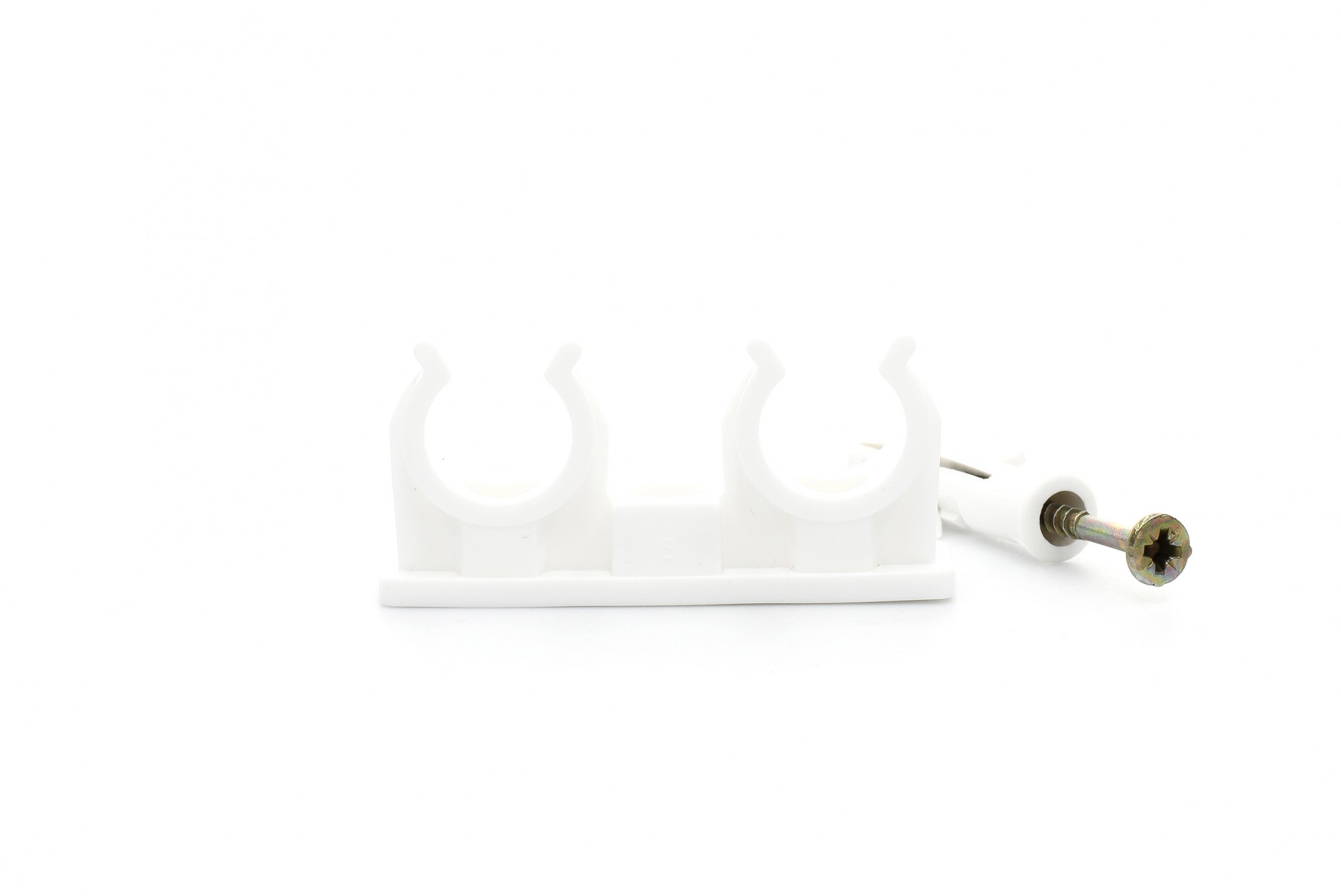

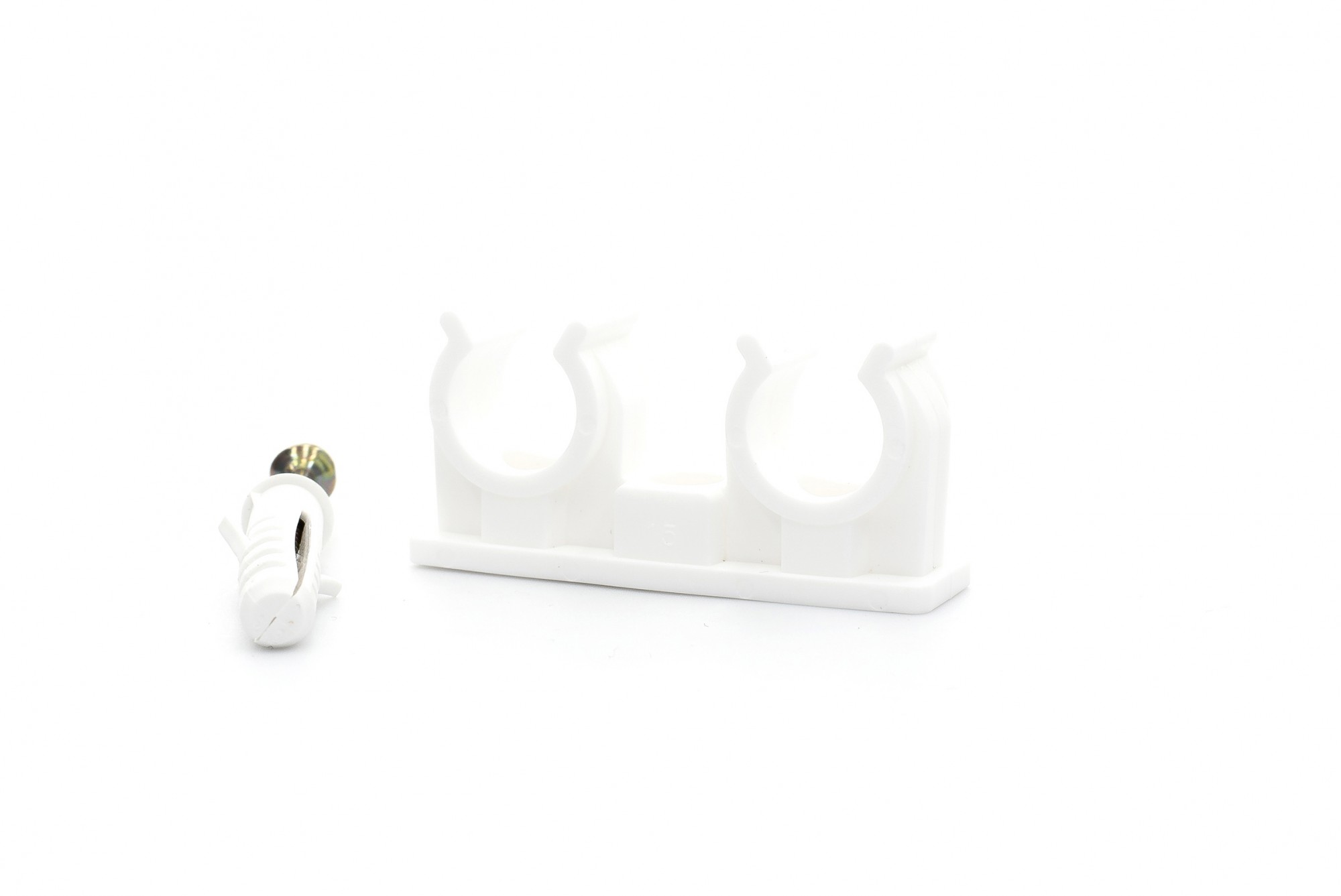

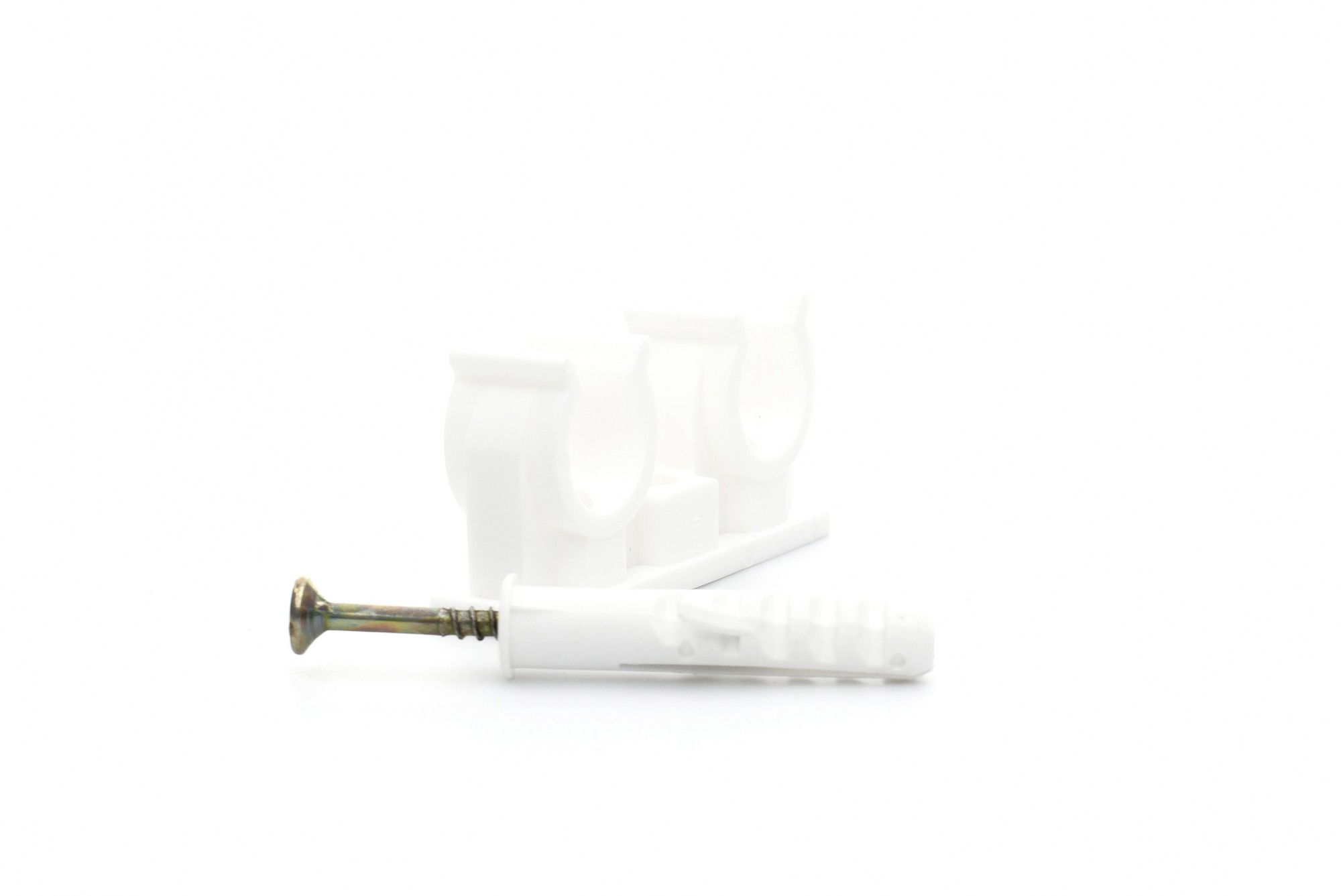

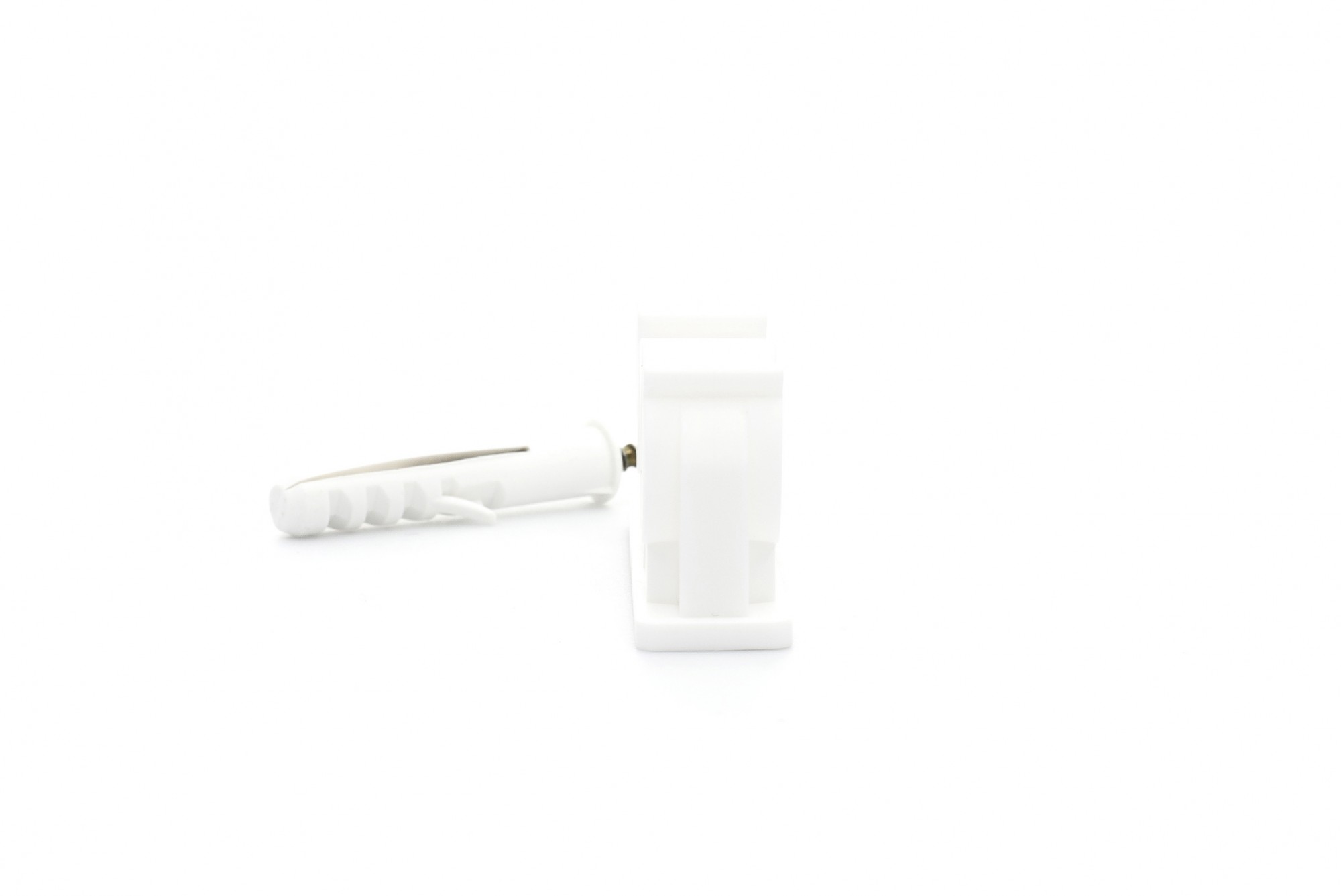

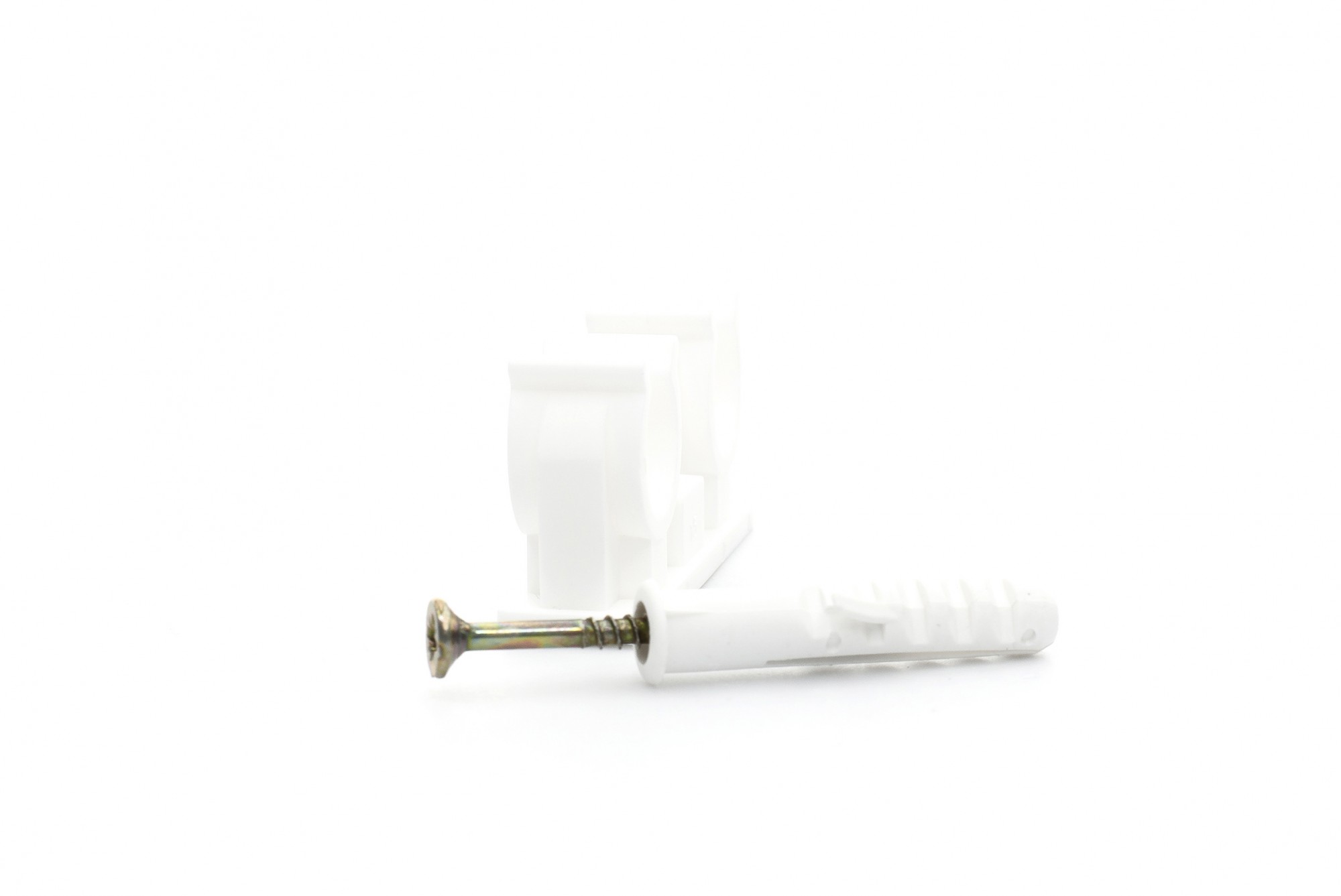

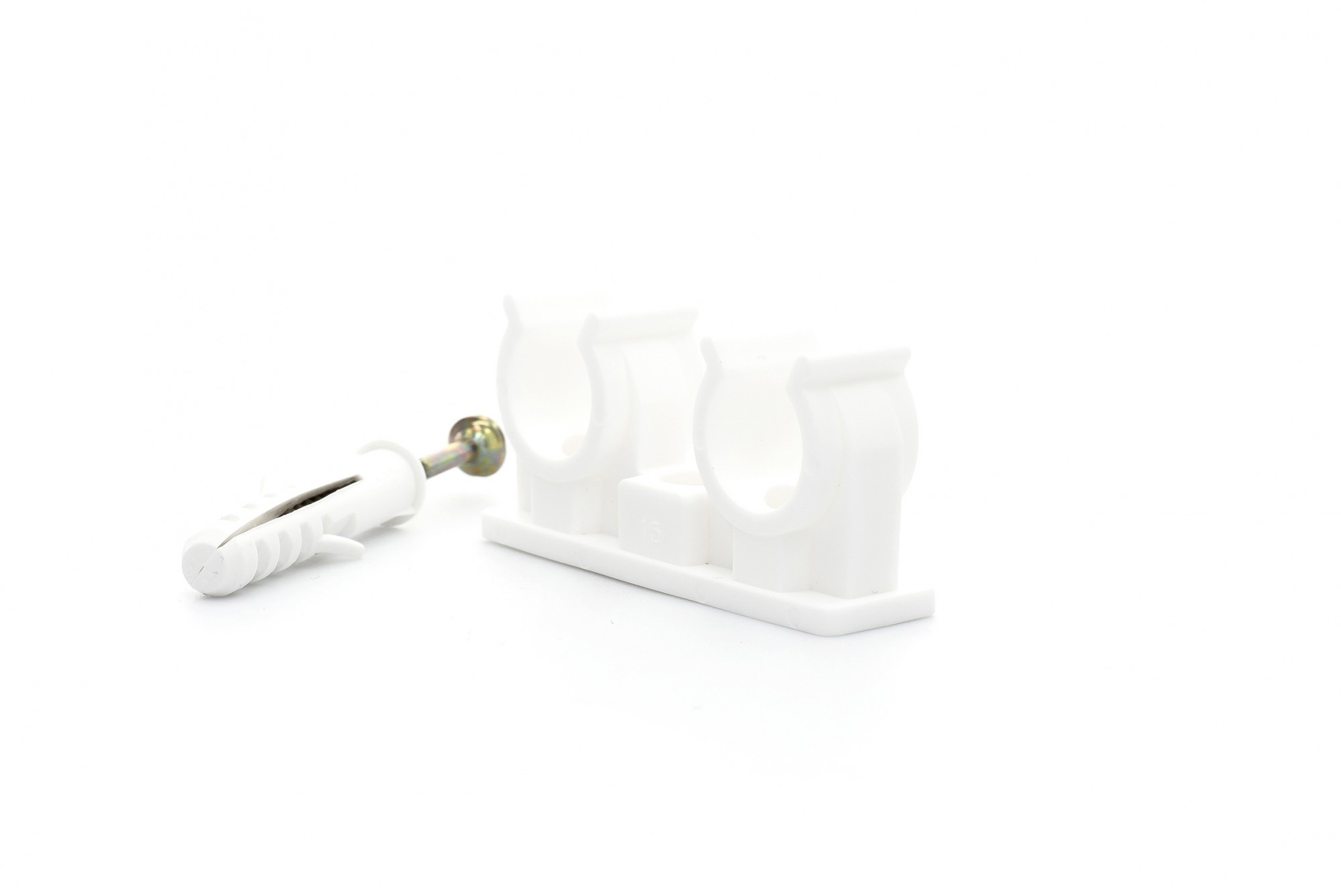

Staffa doppia con vite e tassello

Descrizione del prodotto

Le staffe aperte sono una soluzione standard per il fissaggio dei tubi negli impianti. Una vasta gamma di dimensioni di ogni singola staffa permette di utilizzare diversi tipi di tubi in: rame, pp, pex-al-pex, metric ecc. Essendo una delle soluzioni più popolari sul mercato, le staffe sono disponibili con diametri da 6 mm a 42 mm. Il prodotto è disponibile in versione singola o doppia.

MATERIALE: Copolimero

PARAMETRI TECNICI
• range di temperature da -10˚C a +90˚C
• temperatura di montaggio da -10˚C
• elevata resistenza alla trazione
• colore bianco RAL 9002, altri colori su richiesta
• resistenza alla temperatura – temperatura di fusione 160˚C

MONTAGGIO
Il sistema facilita l’inserimento del tubo nella staffa ed elimina la possibile rottura delle braccia. La staffa può essere montata con viti, bulloni M6 e guide di montaggio.



Confezione singola

Confezione multipla

Pallet

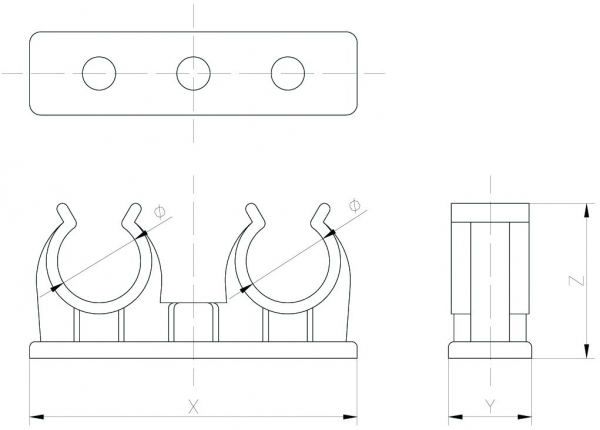

Indice Diametro Dimensioni del prodotto
X/Y/Z (mm)
Peso netto
(g)
Numero Dimensioni
(cm)
Peso lordo
(kg)
Numero Dimensioni
(cm)
Peso lordo
(kg)
Numero Dimensioni
(cm)

Peso lordo
(kg)
A-694492 6 38 x 16.5 x 16.5 7.6 100 200 x 300 0.8 1000 395 x 260 x 165 7.9 90000 120 x 80 x 190 728.3
A-694539 8 39 x 16.5 x 17 7.8 100 200 x 300 0.8 1000 395 x 260 x 165 8.1 90000 120 x 80 x 190 746.3
A-690616 10 42 x 16.5 x 21 8 100 230 x 320 0.8 600 395 x 260 x 165 5.1 54000 120 x 80 x 190 476.3
A-690623 12 50 x 16.5 x 23 9.5 100 230 x 320 1.0 500 395 x 260 x 165 5.0 45000 120 x 80 x 190 471.8
A-690630 14-15 59 x 15.5 x 28 10.8 100 250 x 350 1.1 2000 545 x 415 x 365 21.6 40000 120 x 80 x 218 432
A-063482 14-15 54.5 x 16 x 26.5 11.4 100 250 x 350 1.1 2000 545 x 415 x 365 23.5 40000 120 x 80 x 218 490
A-690654 16-18 59 x 15.5 x 34 13 50 230 x 320 0.7 1500 545 x 415 x 365 20.2 30000 120 x 80 x 218 424
A-690678 20-22 65 x 15.5 x 38 14.8 50 250 x 350 0.7 1250 545 x 415 x 365 19.2 25000 120 x 80 x 218 404
A-690692 25-28 81.5 x 15.5 x 50 23.4 50 300 x 400 1.2 800 545 x 415 x 365 19.4 16000 120 x 80 x 218 408.4
