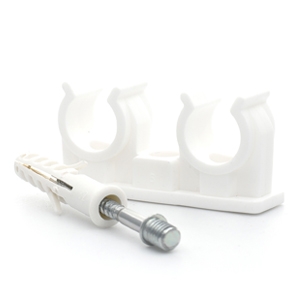

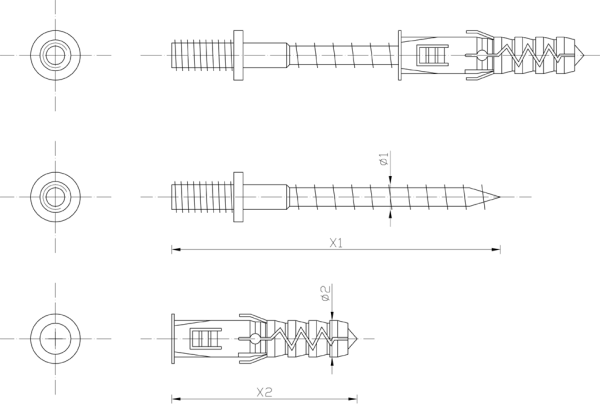

Staffa doppia con vite a doppio filetto

Aprire la clip del tubo - 1

Descrizione del prodotto

Le staffe aperte sono una soluzione standard per il fissaggio dei tubi negli impianti. Una vasta gamma di dimensioni di ogni singola staffa permette di utilizzare diversi tipi di tubi in: rame, pp, pex-al-pex, metric ecc. Essendo una delle soluzioni più popolari sul mercato, le staffe sono disponibili con diametri da 6 mm a 42 mm. Il prodotto è disponibile in versione singola o doppia.

MATERIALE: Copolimero

PARAMETRI TECNICI
• range di temperature da -10˚C a +90˚C
• temperatura di montaggio da -10˚C
• elevata resistenza alla trazione
• colore bianco RAL 9002, altri colori su richiesta
• resistenza alla temperatura – temperatura di fusione 160˚C

MONTAGGIO
Il sistema facilita l’inserimento del tubo nella staffa ed elimina la possibile rottura delle braccia. La staffa può essere montata con viti, bulloni M6 e guide di montaggio.


  Confezione singola  Confezione multipla Pallet

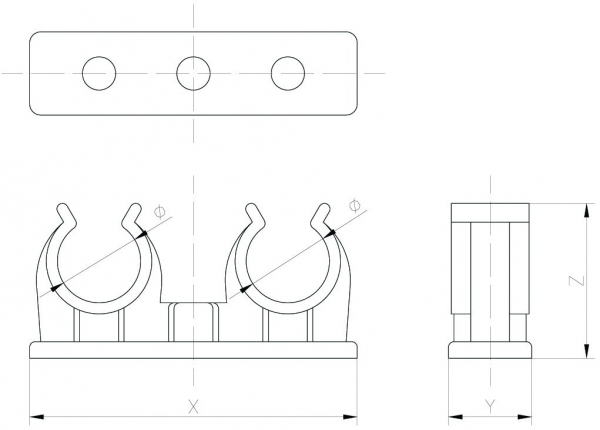

Indeks Diametro Dimensioni del prodotto
 X/Y/Z (mm)
Peso netto
(g)
Numero Dimensioni(cm)
Peso lordo
(kg)
Numero Dimensioni (cm) Peso lordo
(kg)
Numero Dimensioni (cm)
Peso lordo
(kg)
A-694553 6 38 x 16.5 x 16.5 10.5 100 200 x 300 1.1 1000 395 x 260 x 165 10.8 90000 120 x 80 x 190 989.3
A-694560 8 39 x 16.5 x 17 10.7 100 200 x 300 1.1 1000 395 x 260 x 165 11.0 90000 120 x 80 x 190 1007.3
A-690760 10 42 x 16.5 x 21 10.8 100 230 x 320 1.1 600 395 x 260 x 165 6.8 54000 120 x 80 x 190 627.5
A-690777 12 50 x 16.5 x 23 12.4 100 230 x 320 1.2 500 395 x 260 x 165 6.5 45000 120 x 80 x 190 602.3
A-690784 14-15 59 x 15.5 x 28 14.3 100 250 x 350 1.4 2000 545 x 415 x 365 29.3 40000 120 x 80 x 218 606
A-063505 14-15 54.4 x 16 x 26.5 11.4 100 250 x 351 1.1 2000 545 x 415 x 366 22.8 40000 120 x 80 x 219 456
A-690791 16-18 59 x 15.5 x 34 15.8 50 230 x 320 0.8 1500 545 x 415 x 365 24.4 30000 120 x 80 x 218 508
A-69087 20-22 65 x 15.5 x 38 17.4 50 250 x 350 0.9 1250 545 x 415 x 365 22.5 25000 120 x 80 x 218 469
A-690814 25-28 81.5 x 15.5 x 50 26.4 50 300 x 400 1.3 800 545 x 415 x 365 21.8 16000 120 x 80 x 218 456.4
