Descrizione del prodotto
Confezione singola

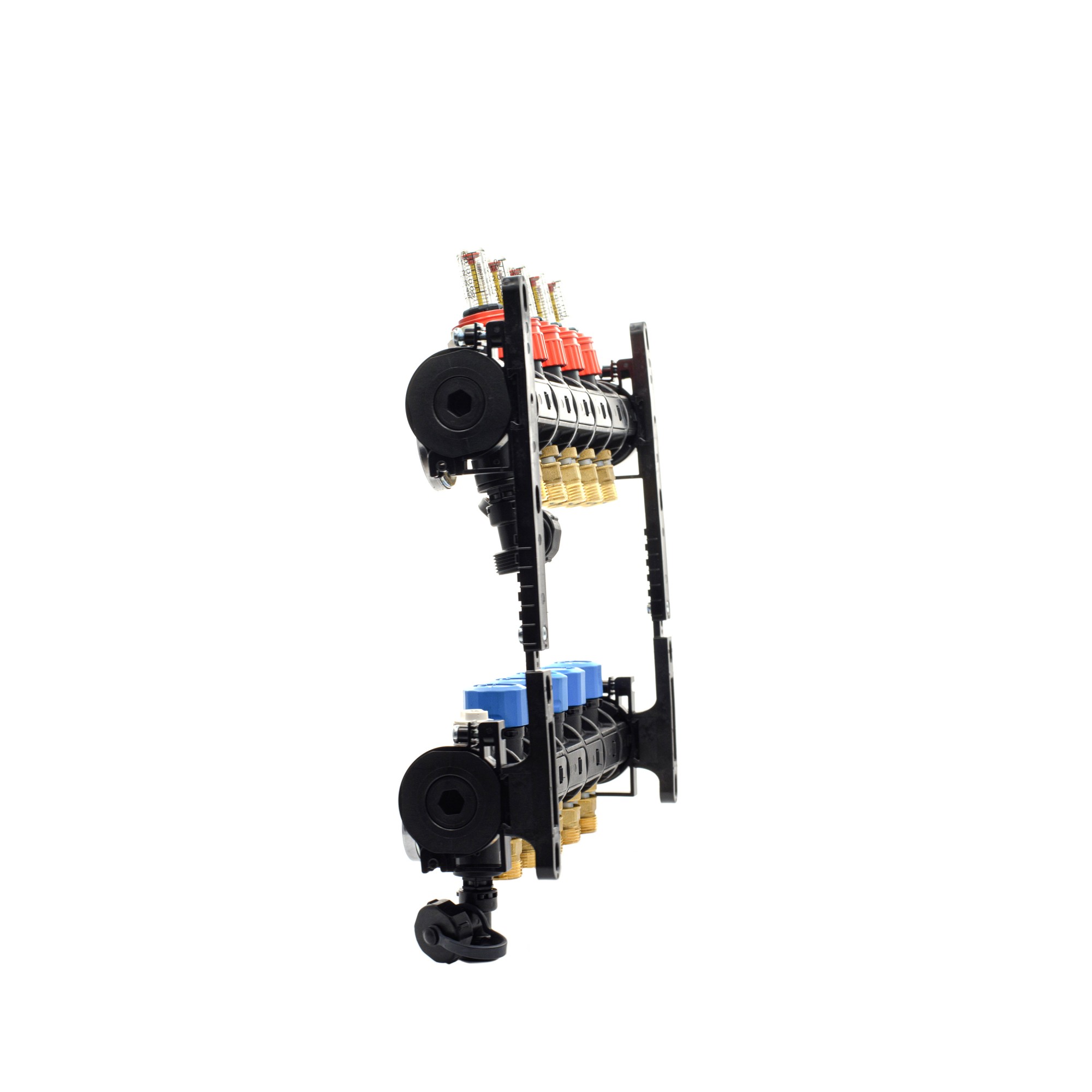

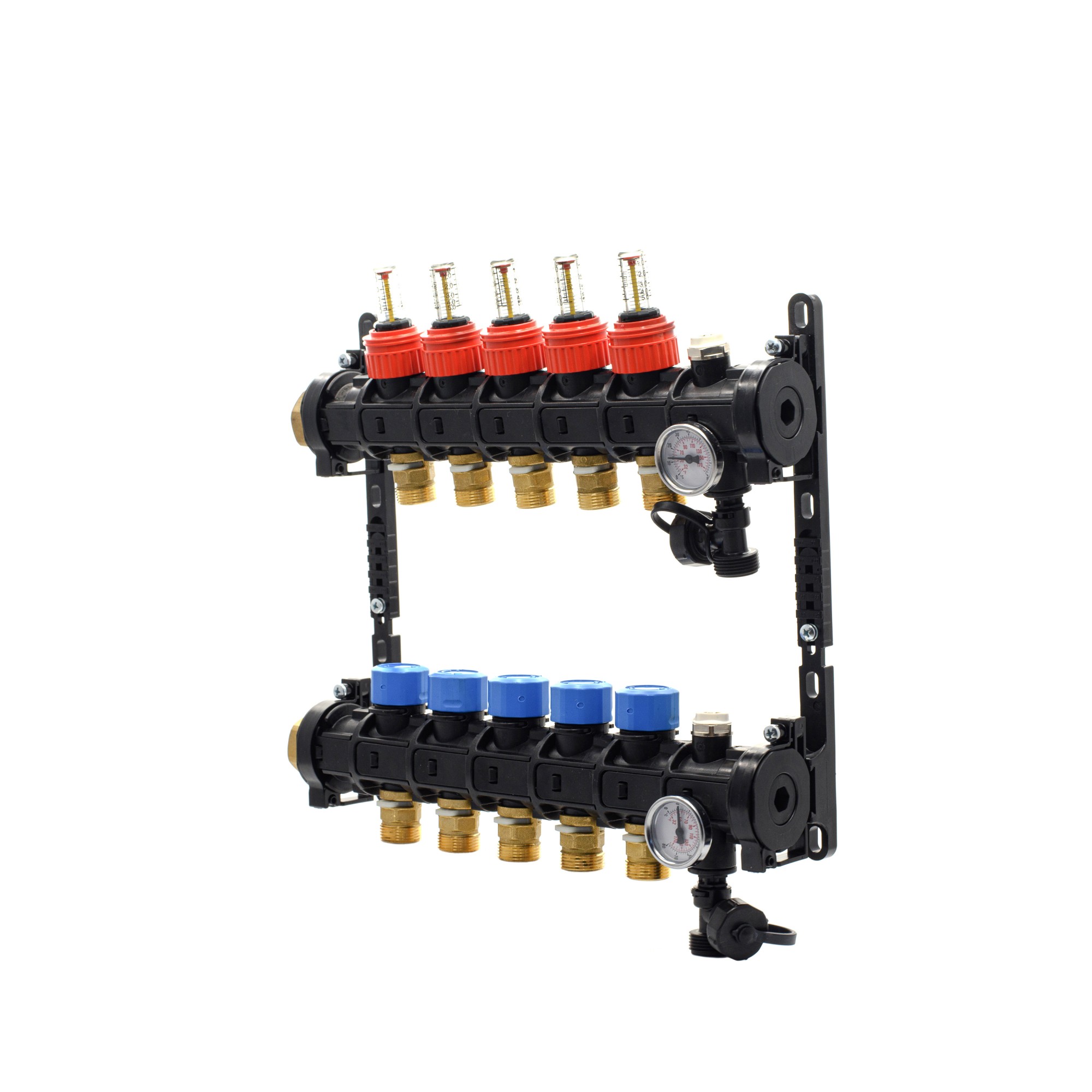

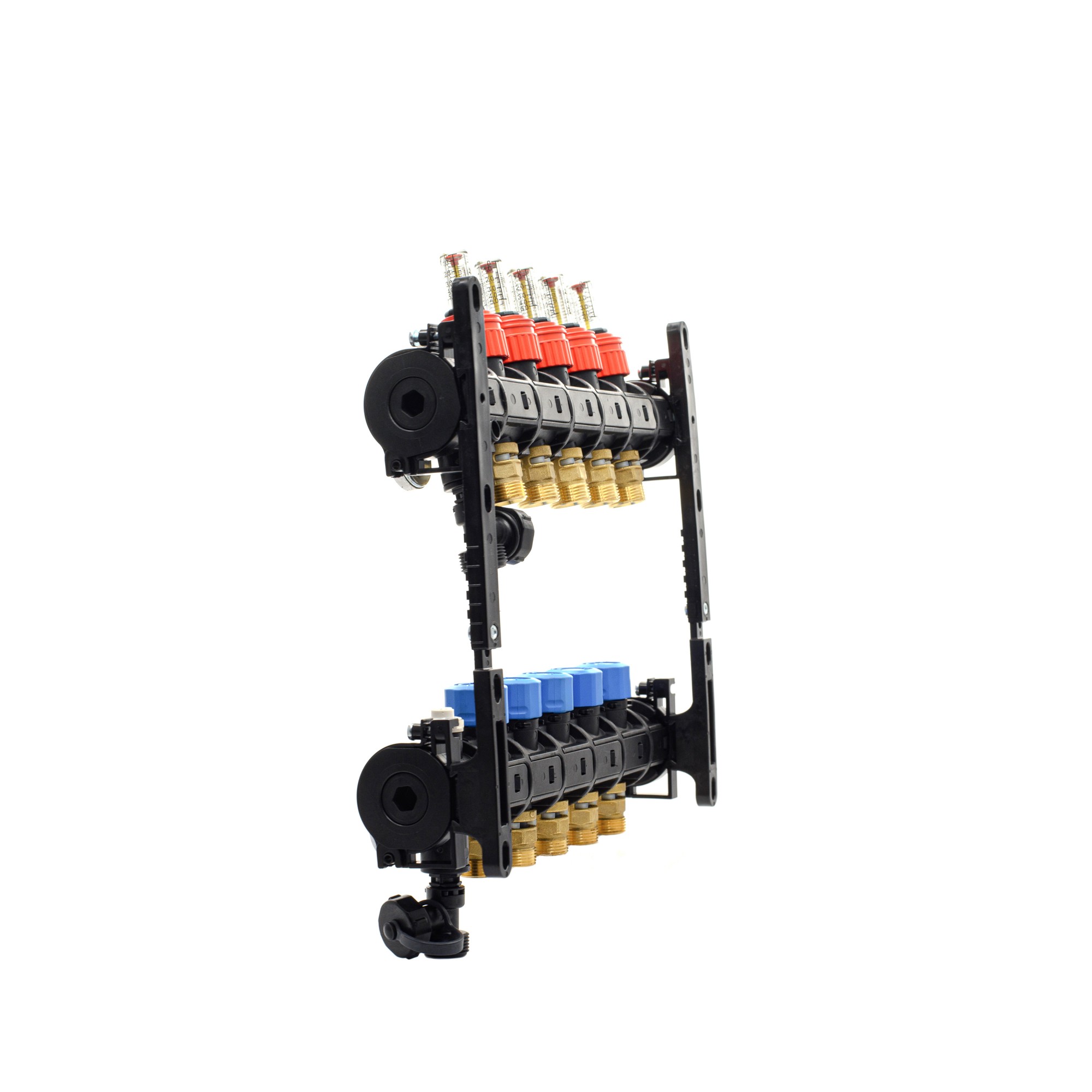

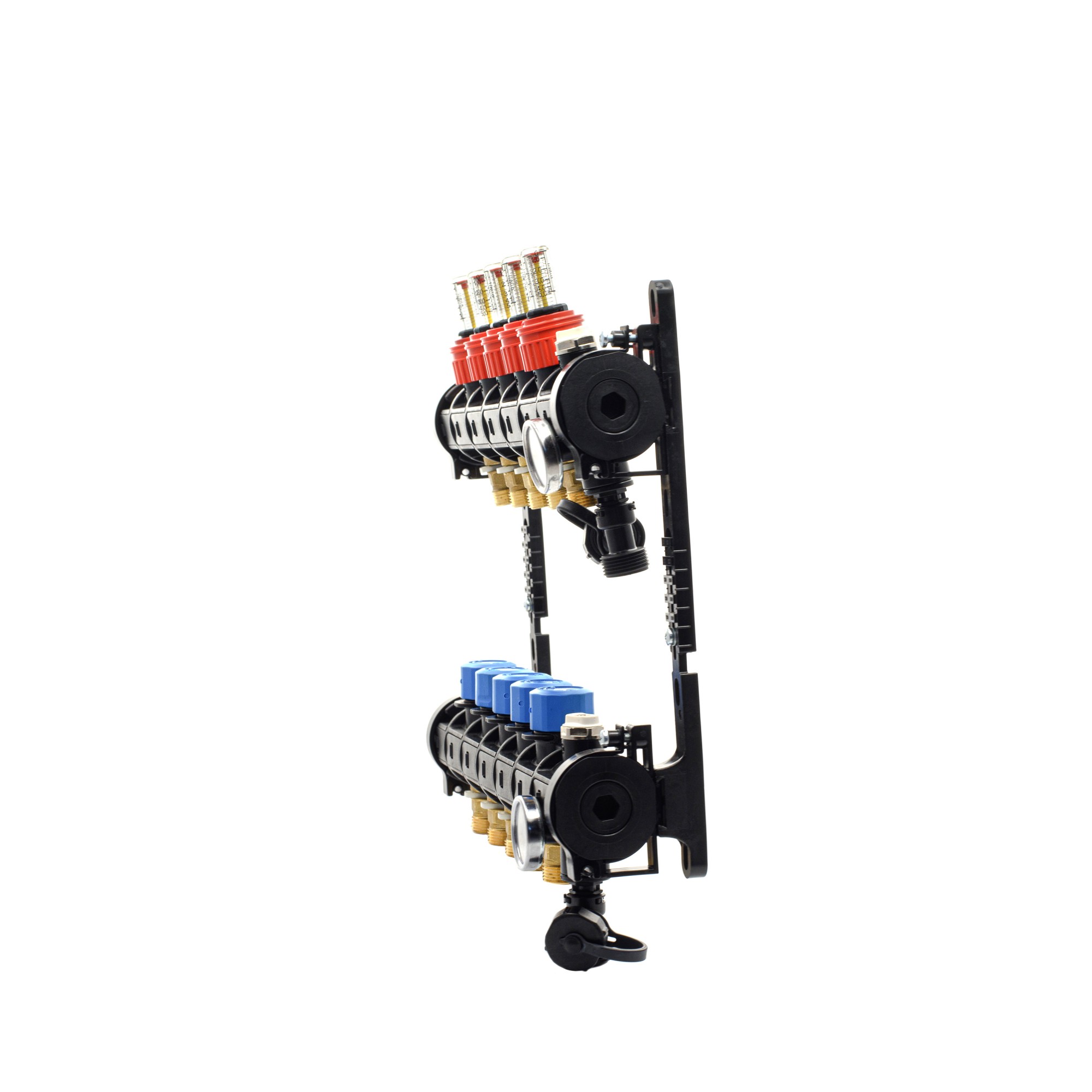

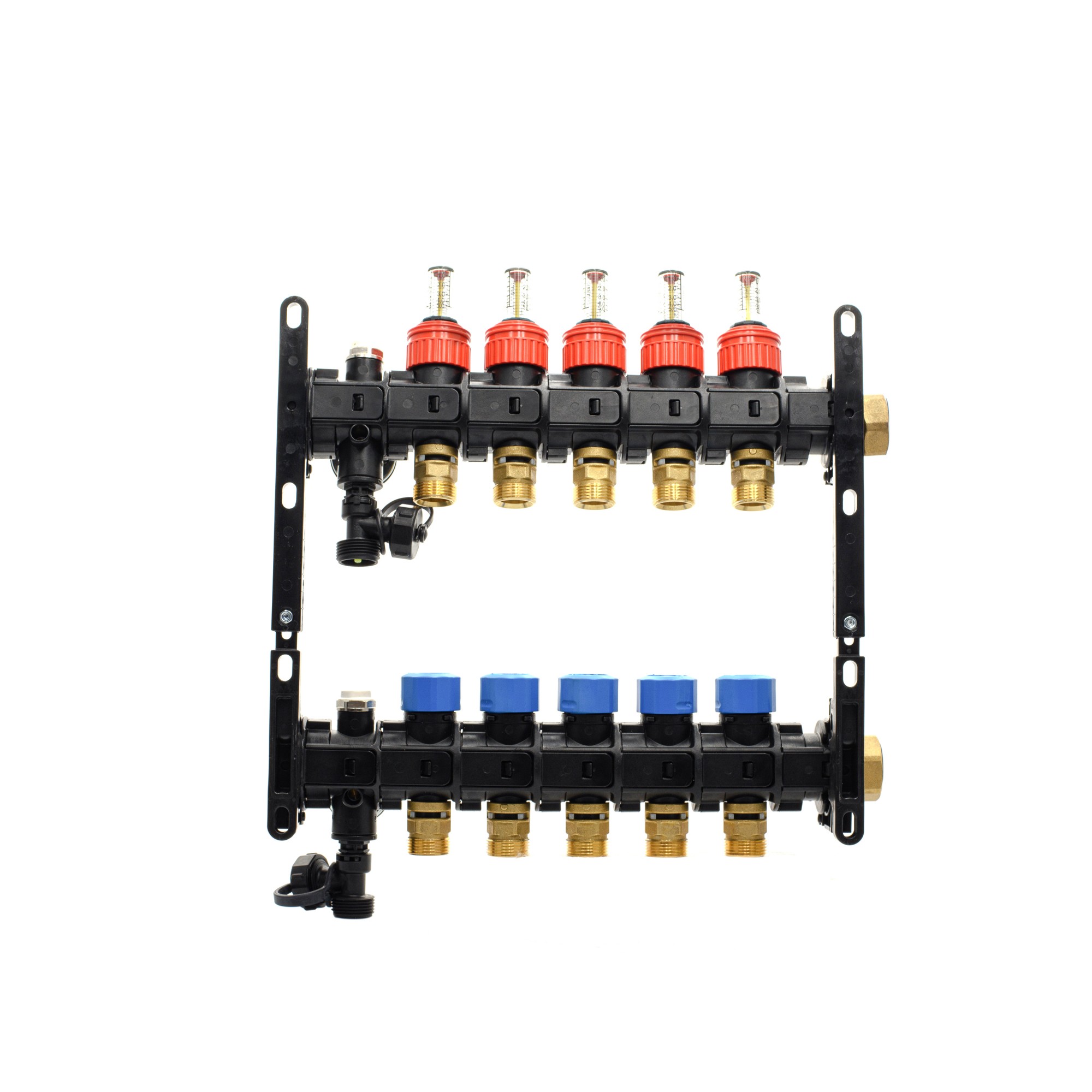

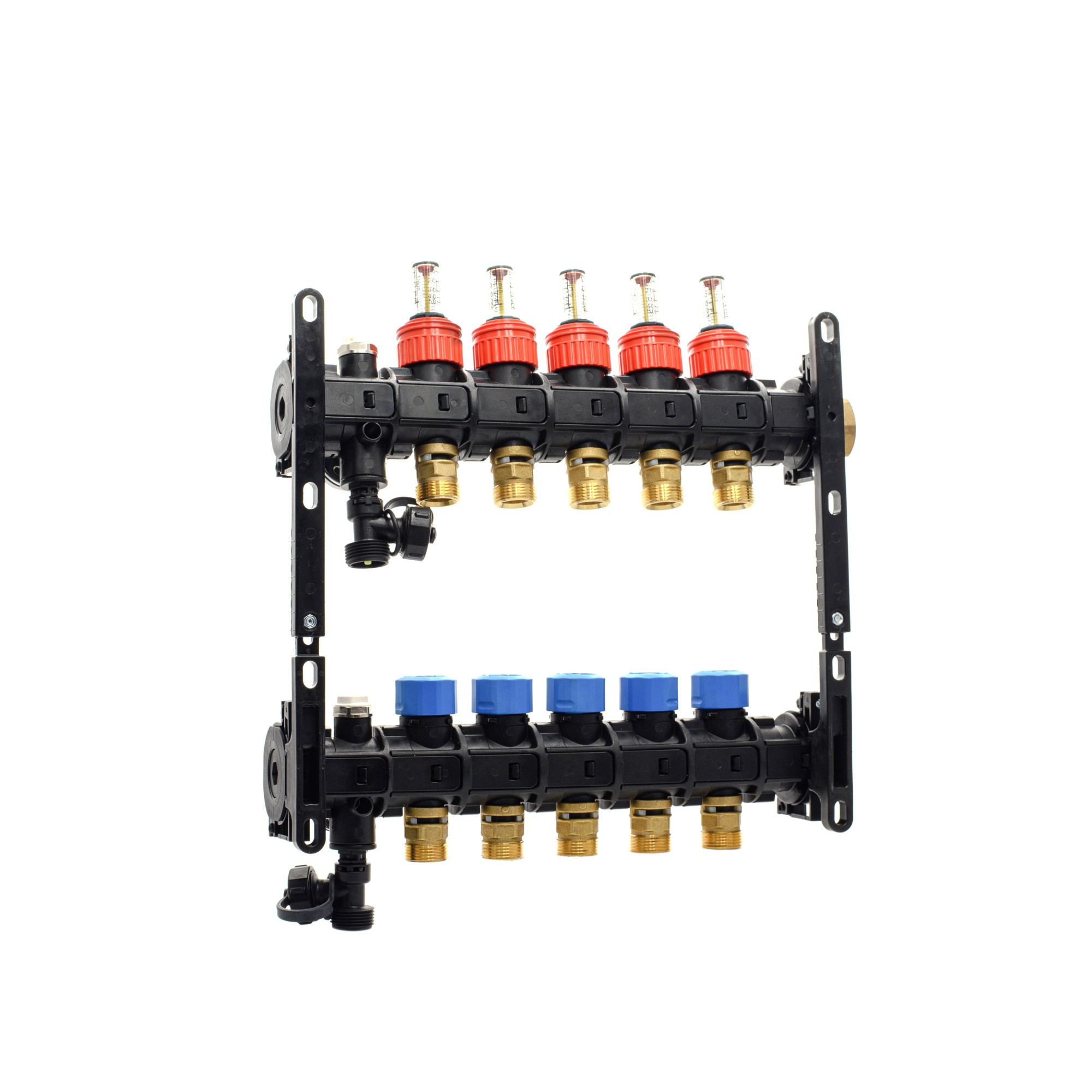

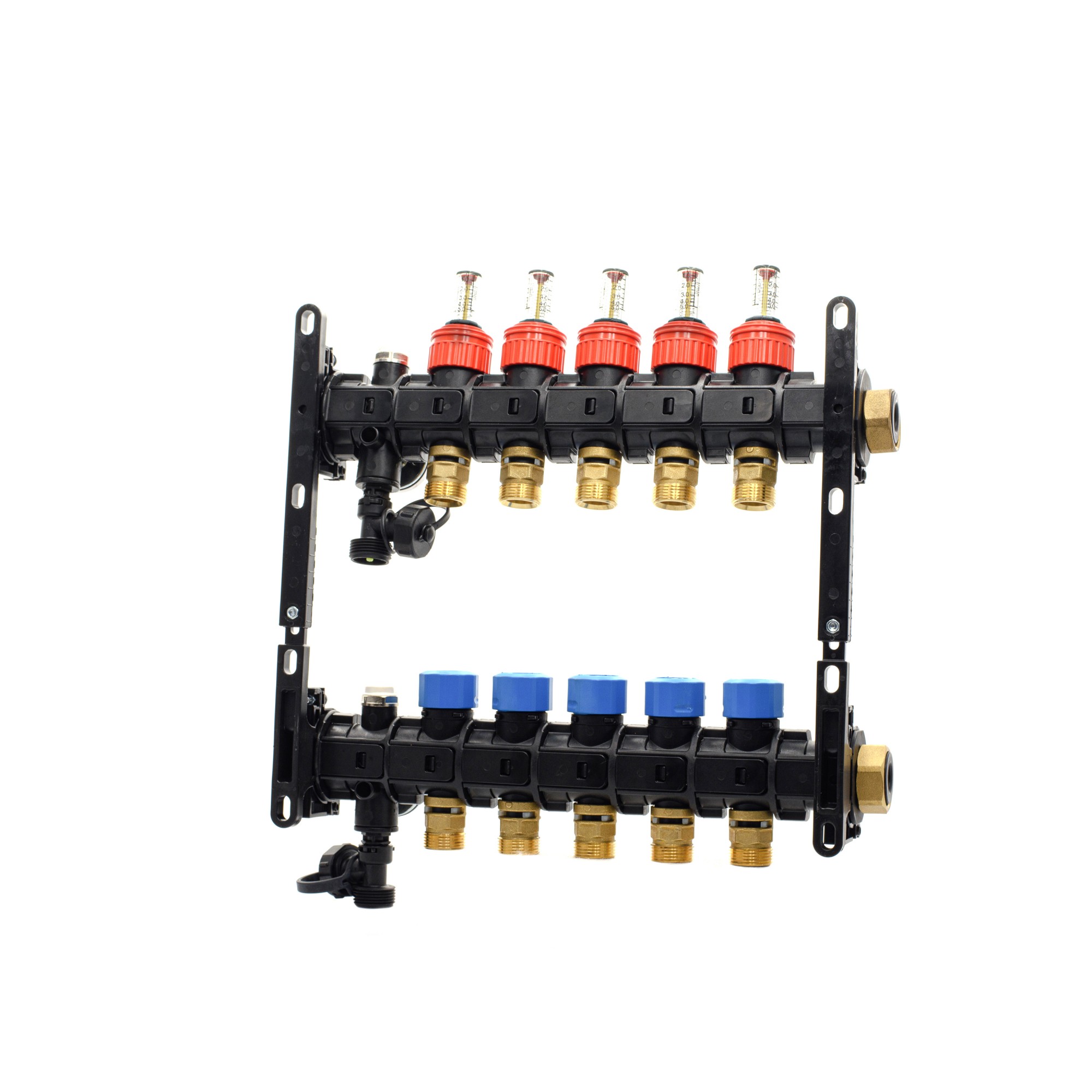

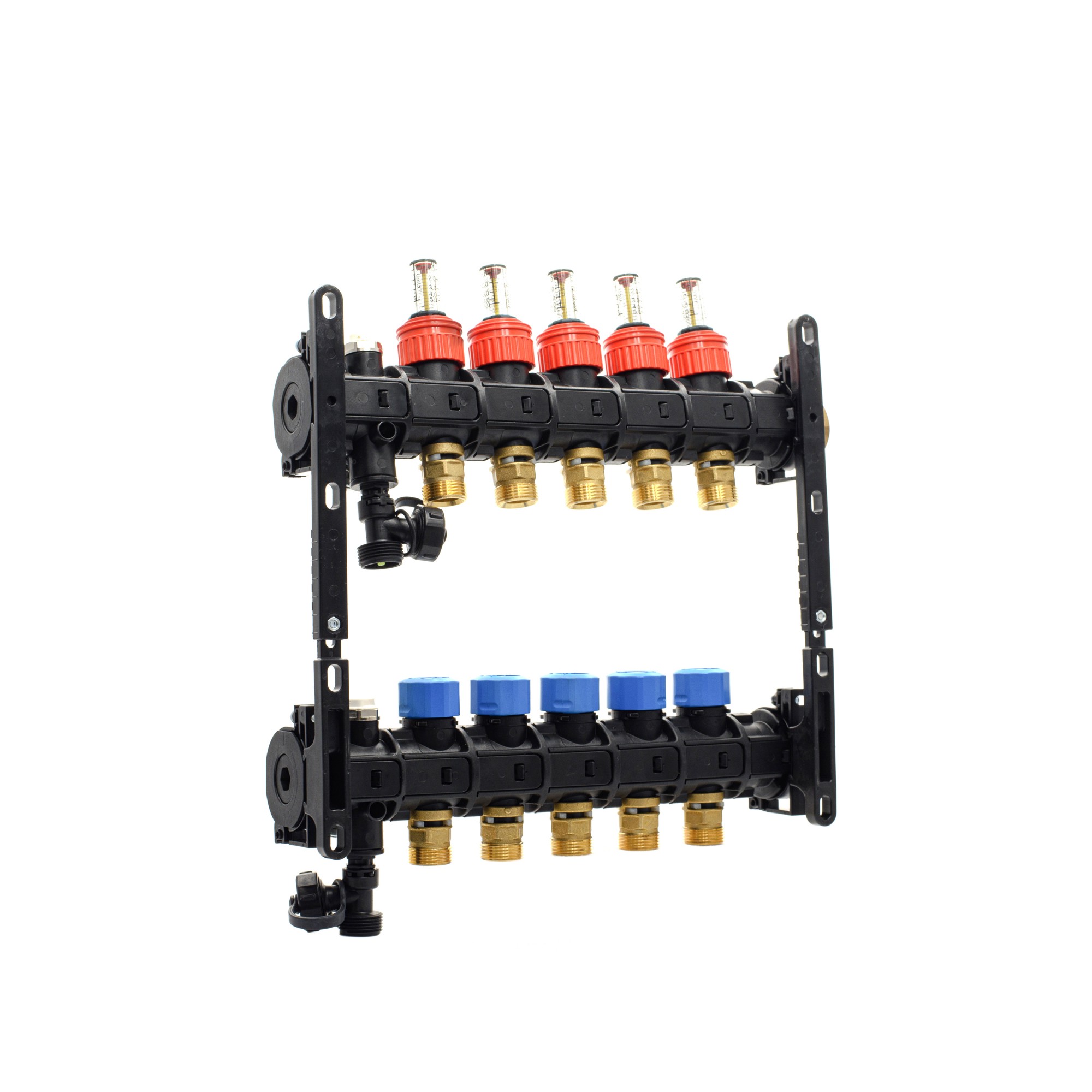

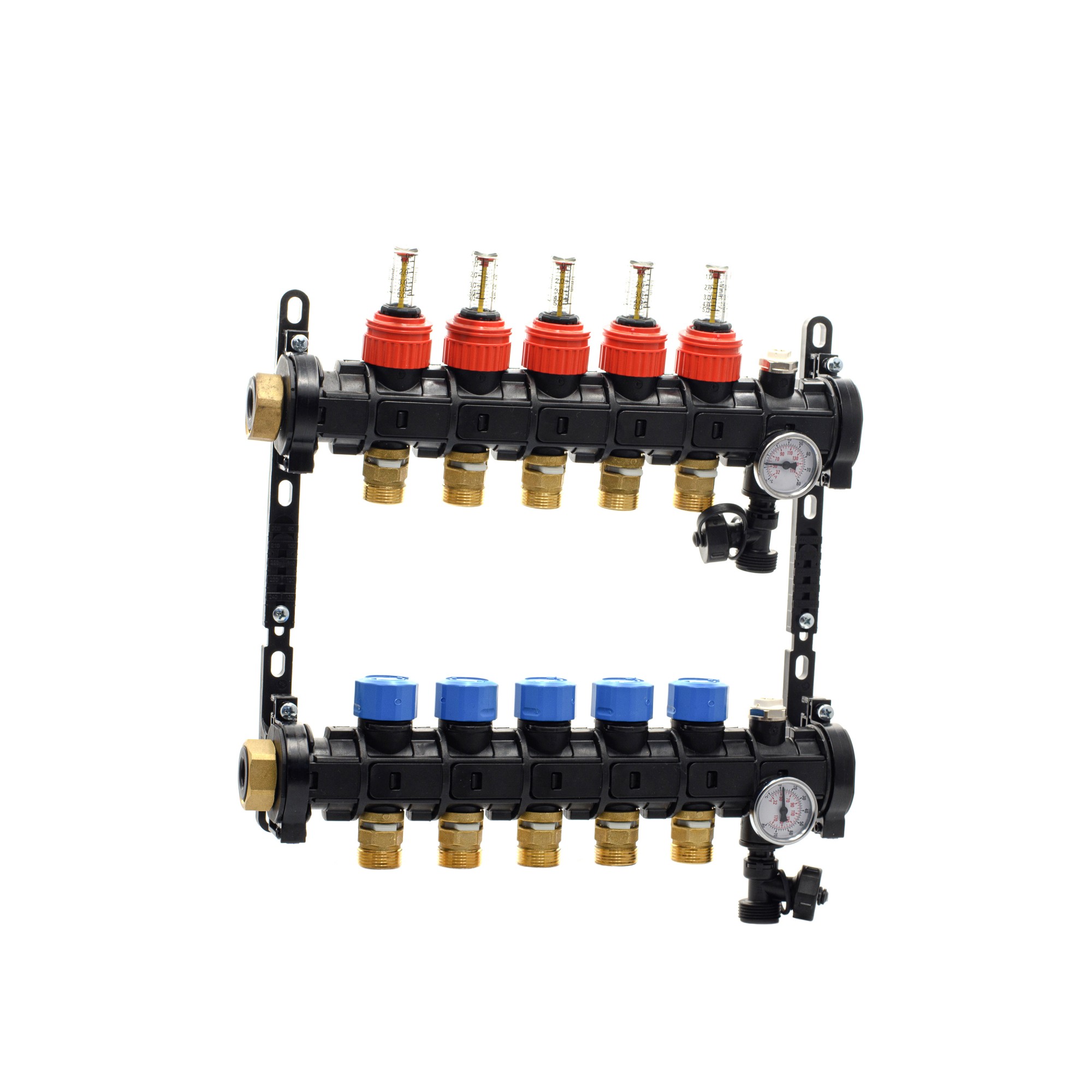

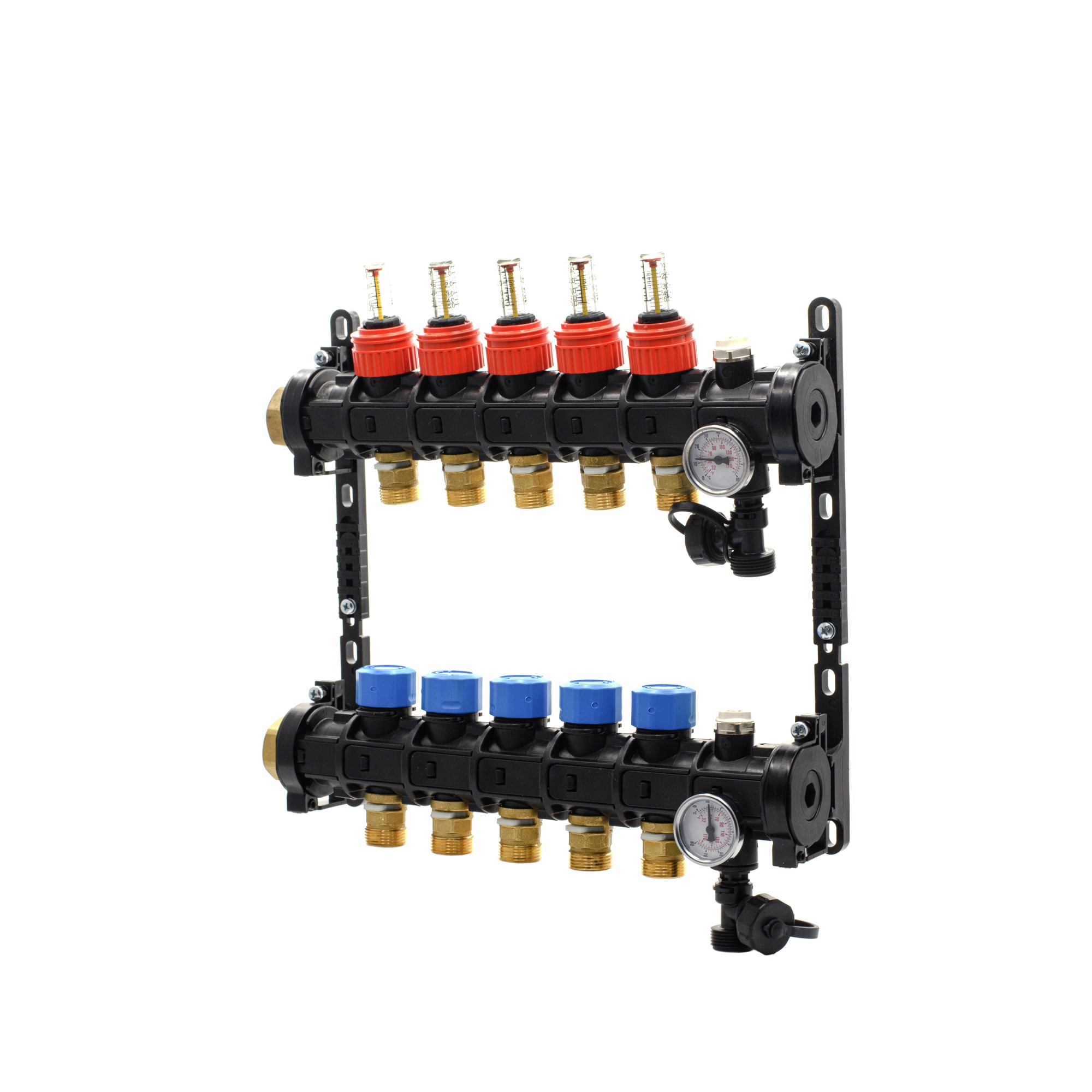

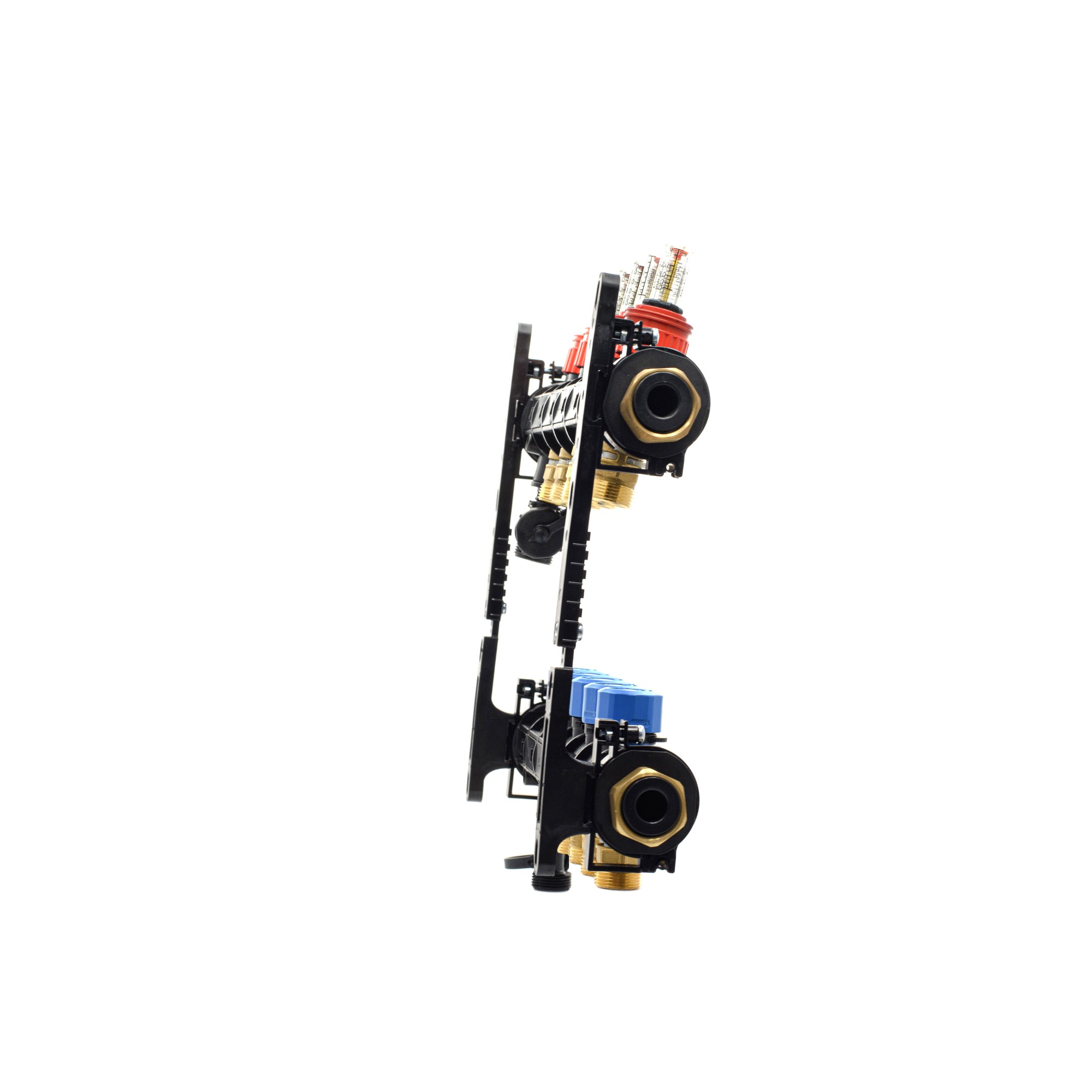

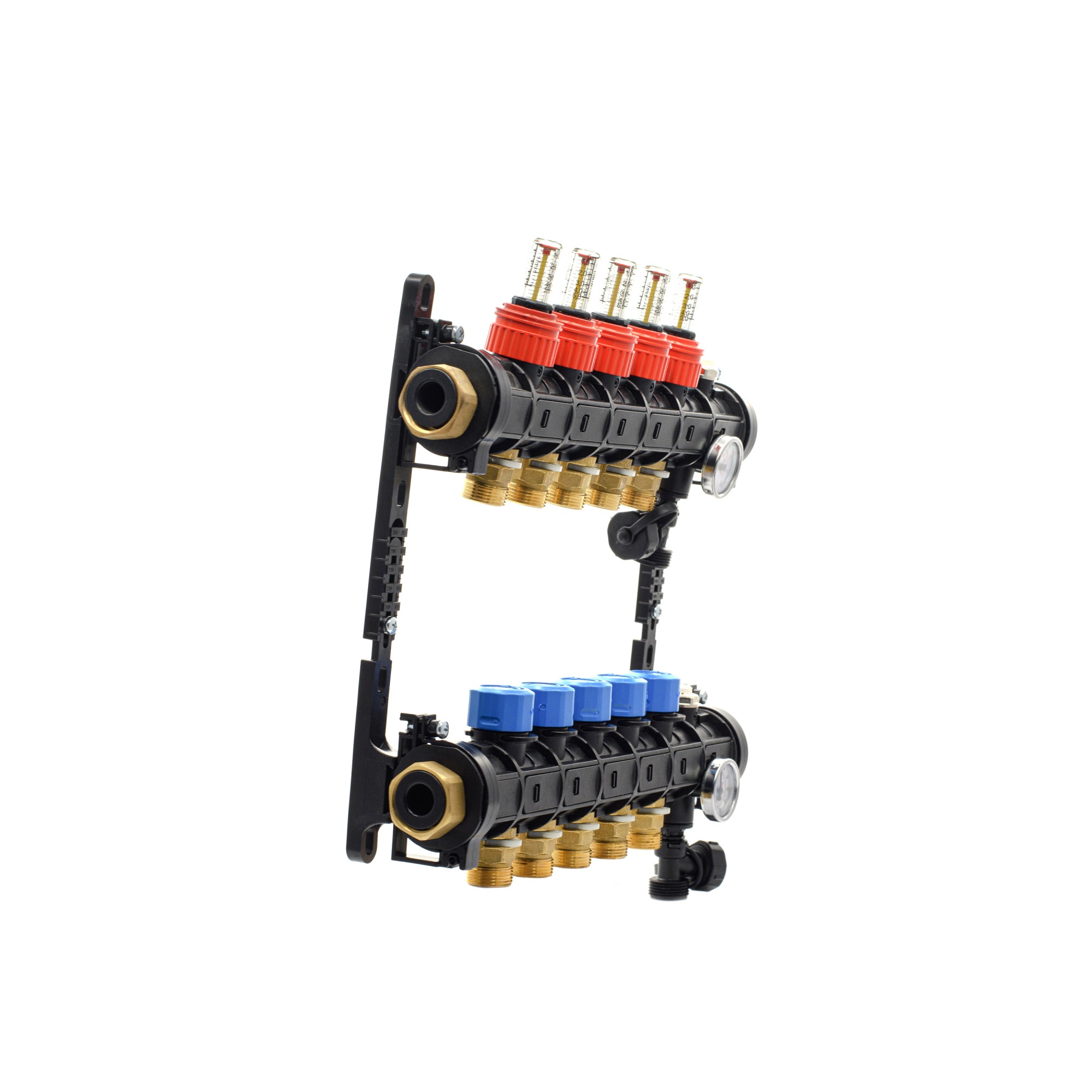

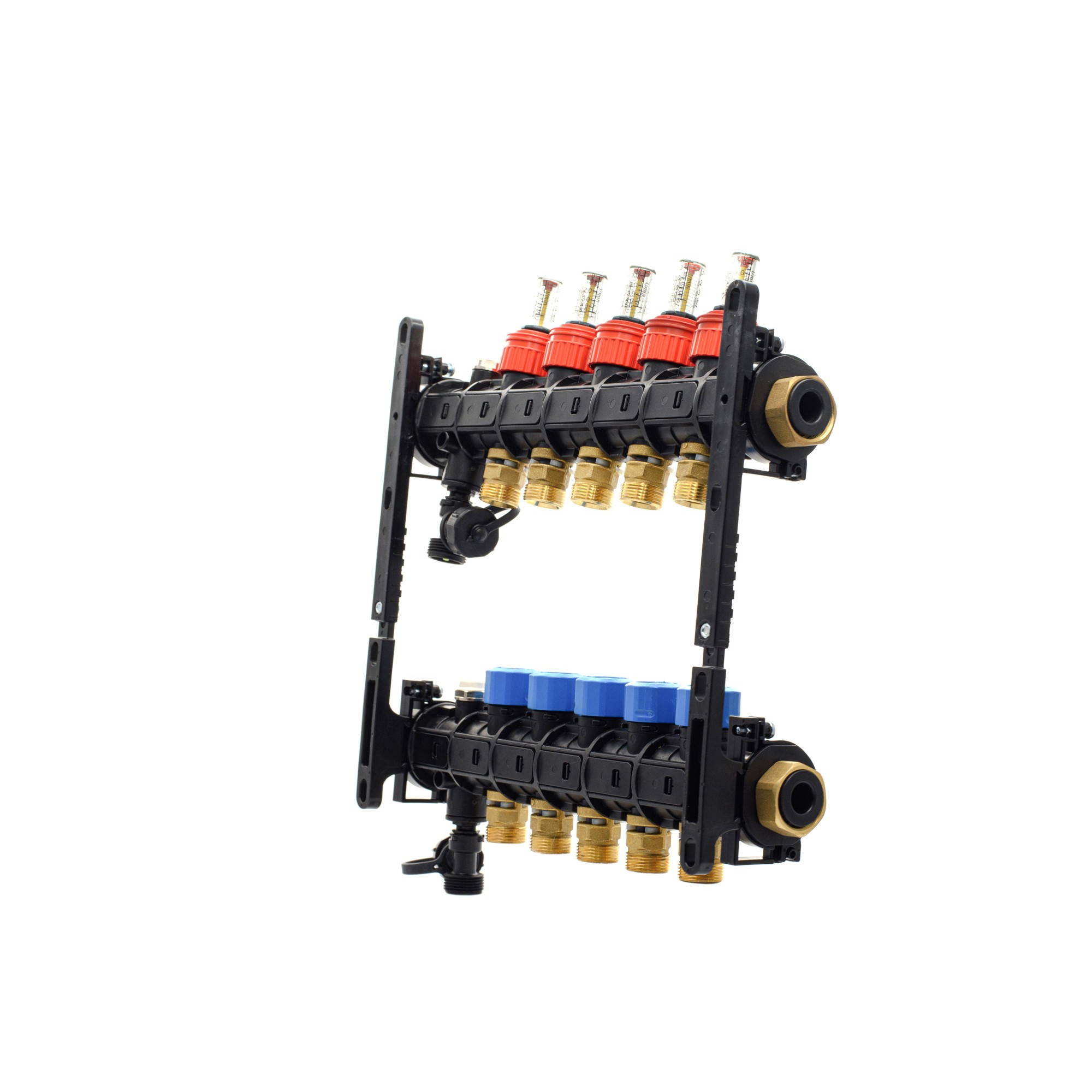

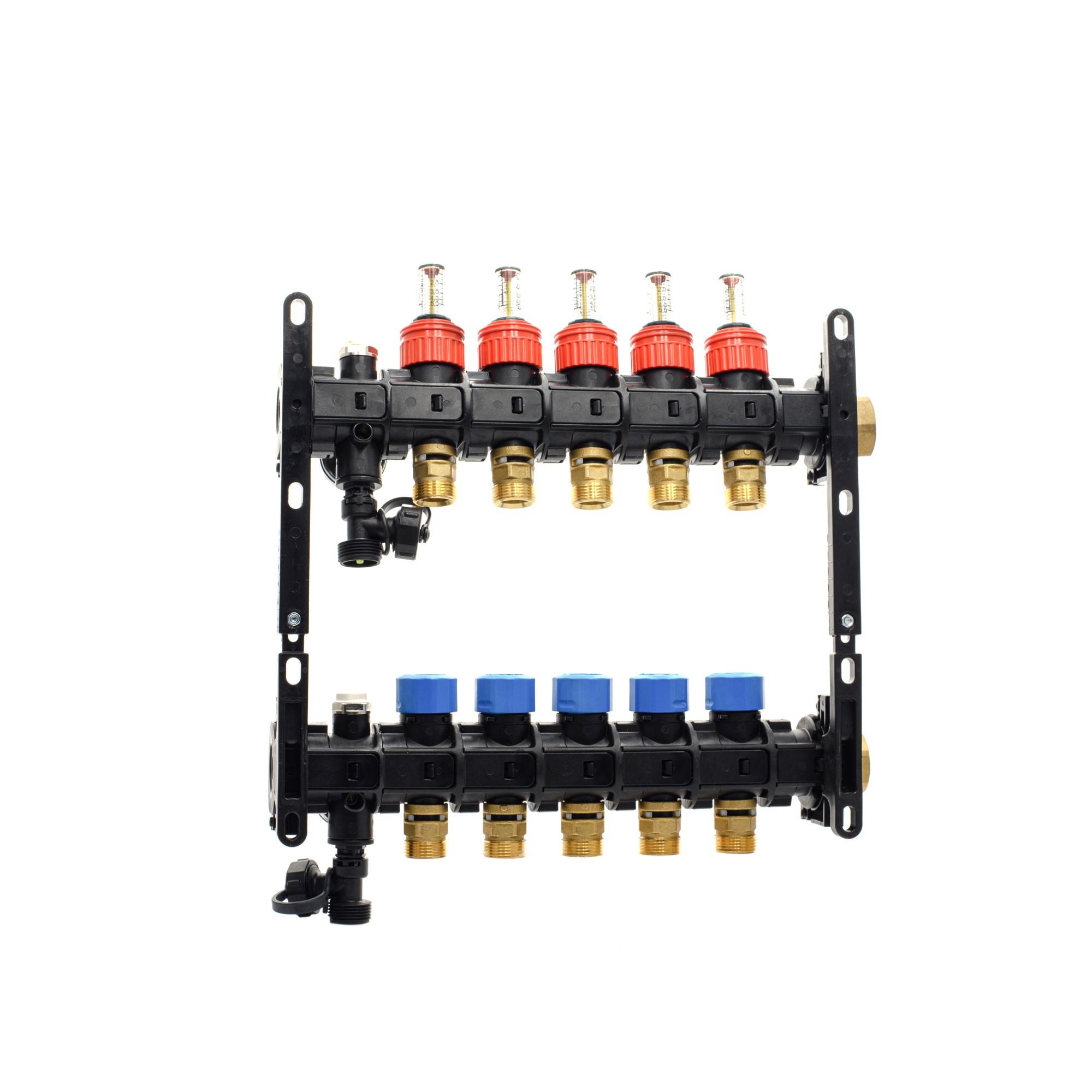

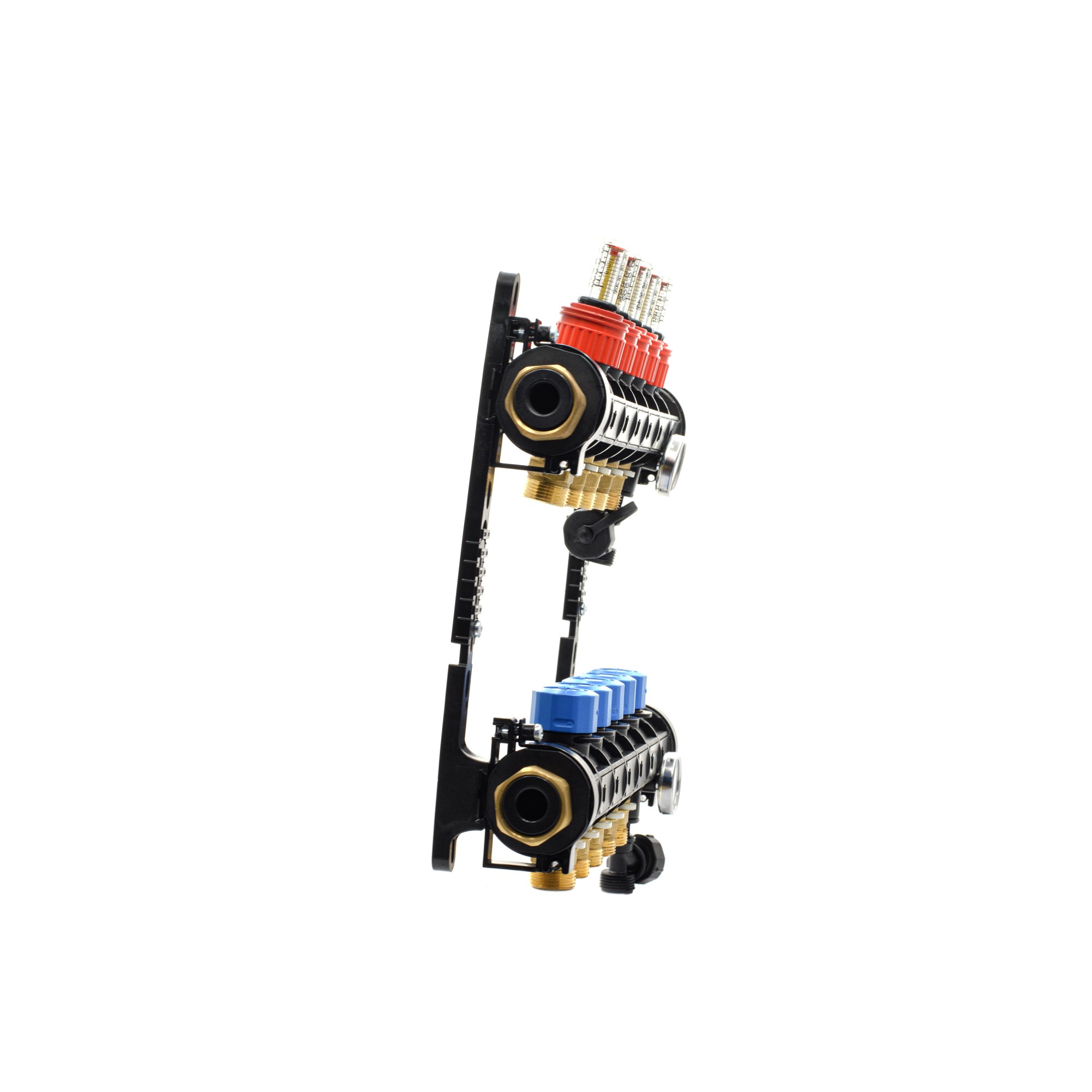

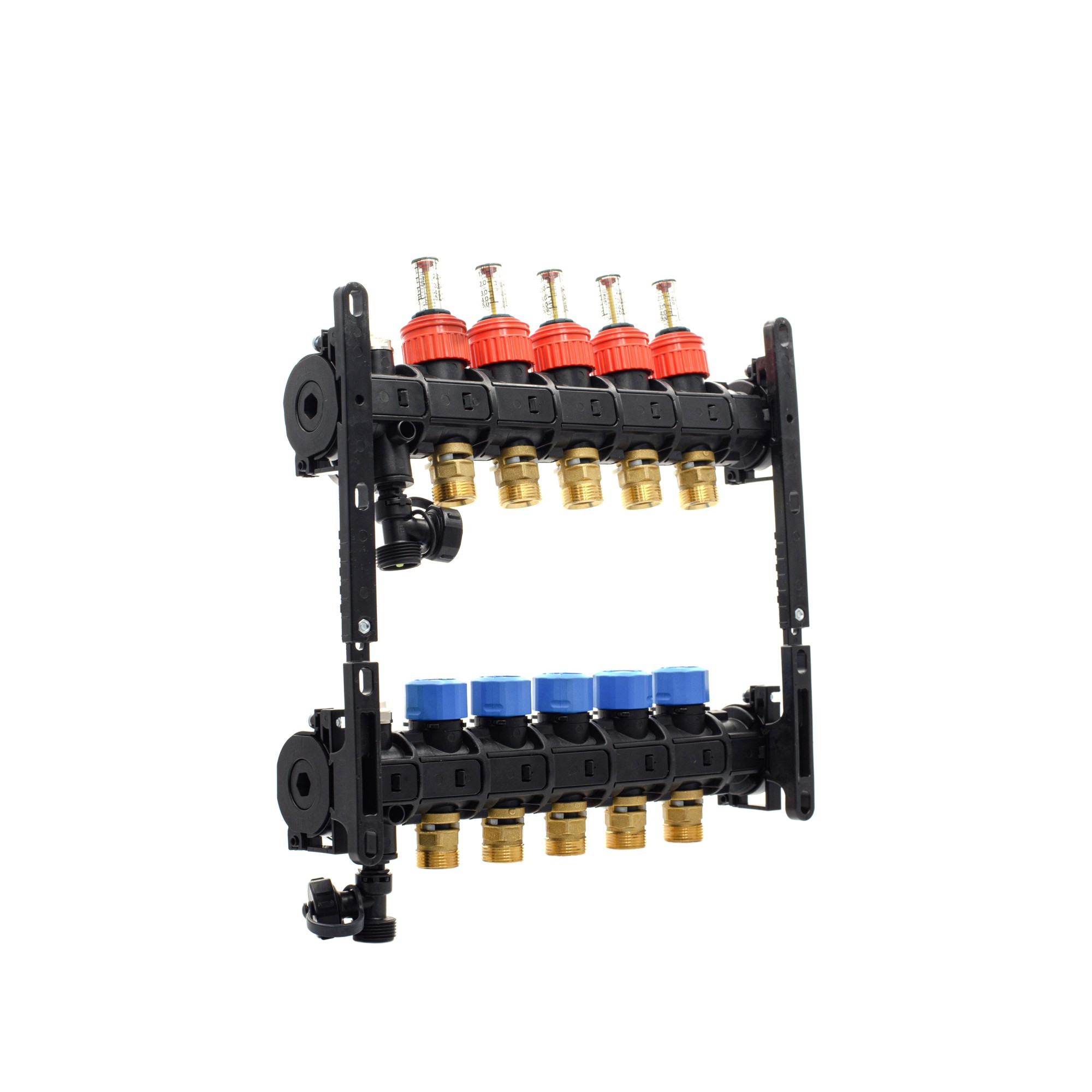

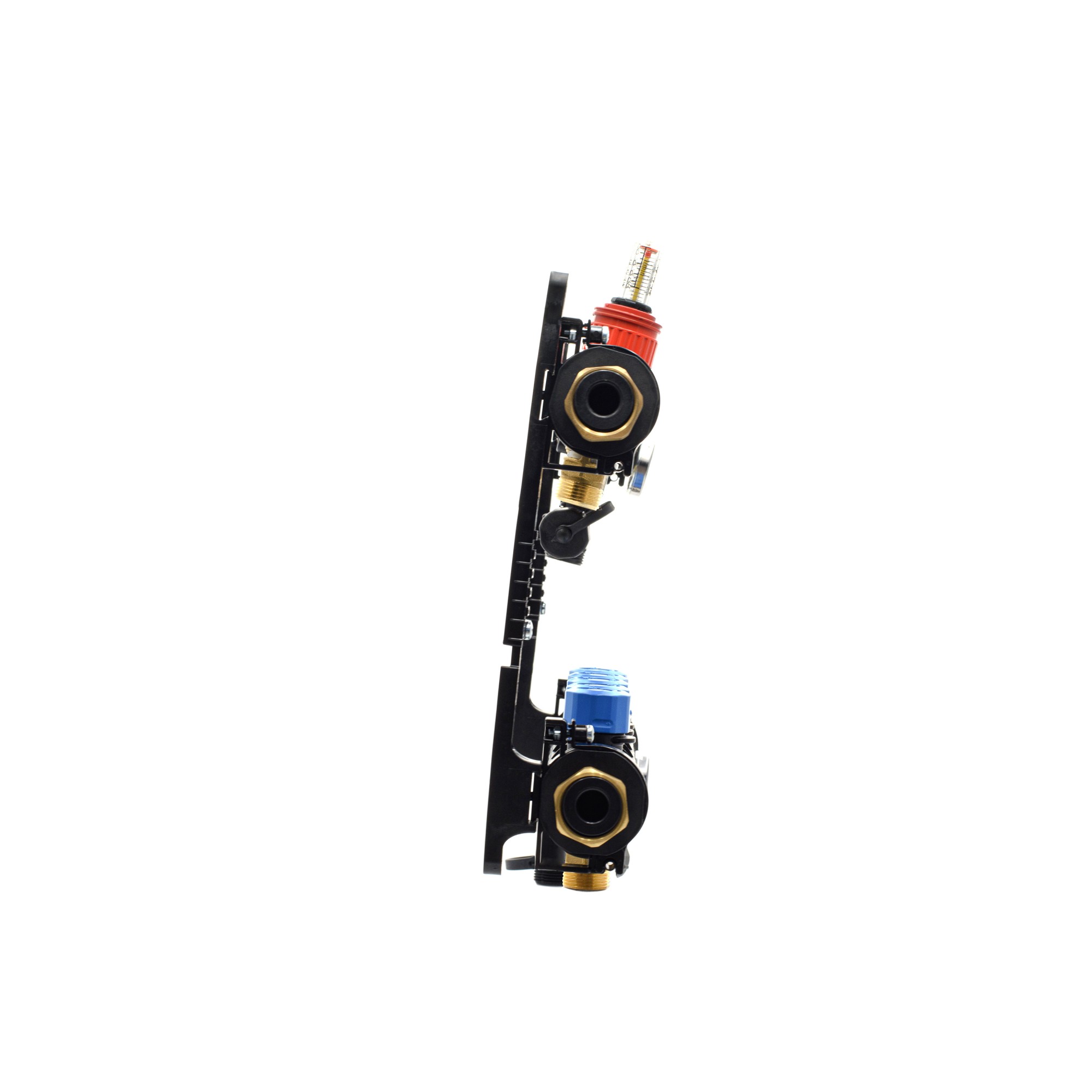

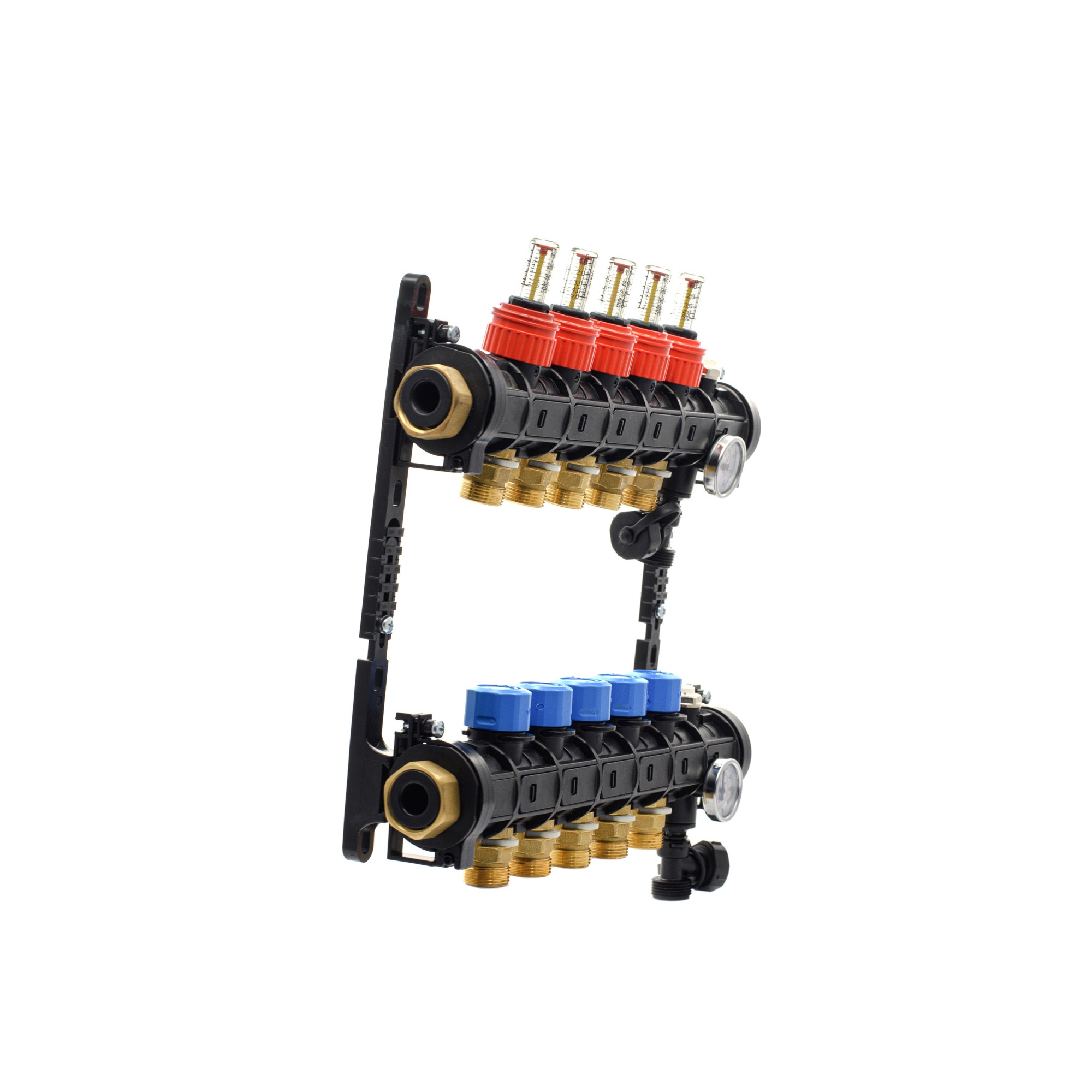

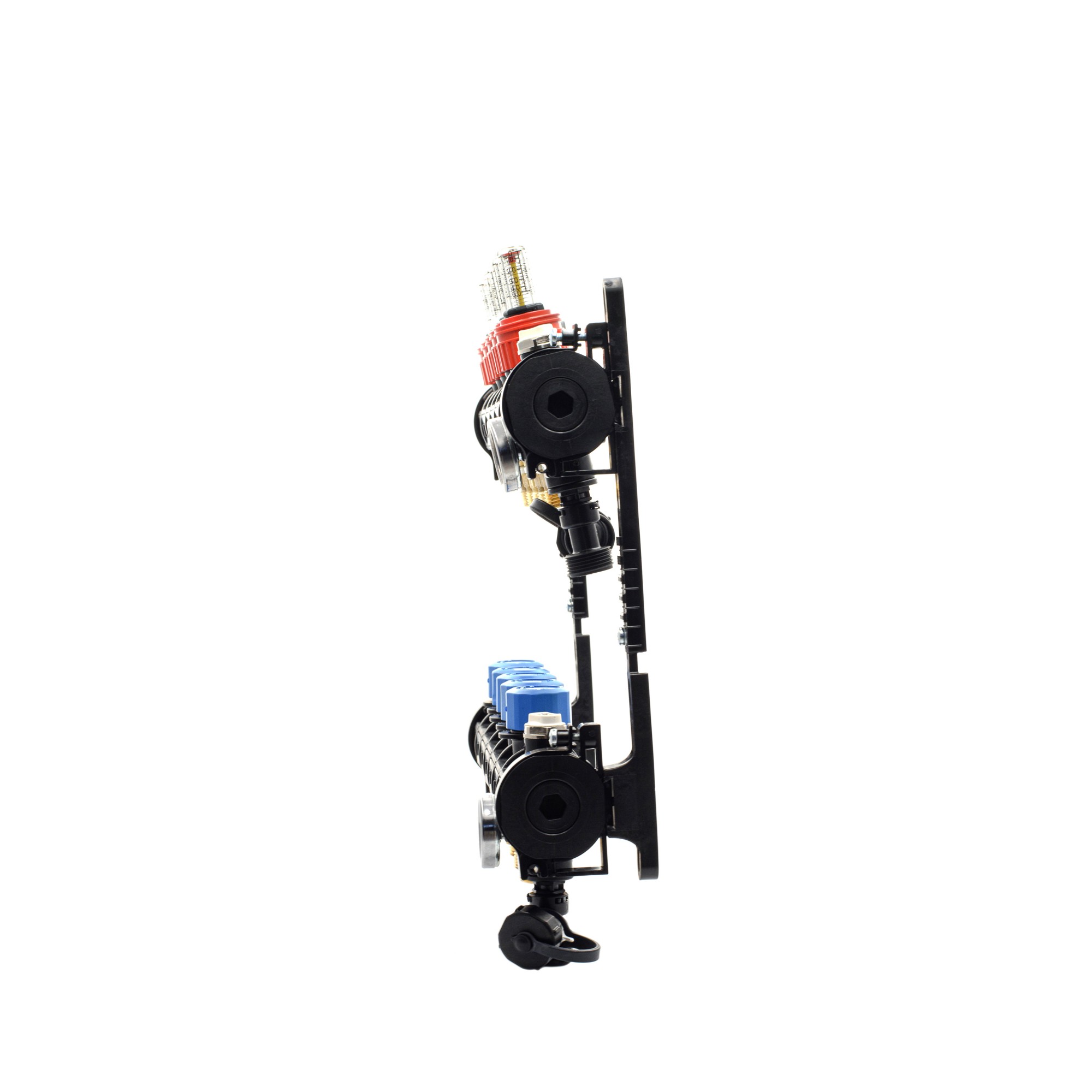

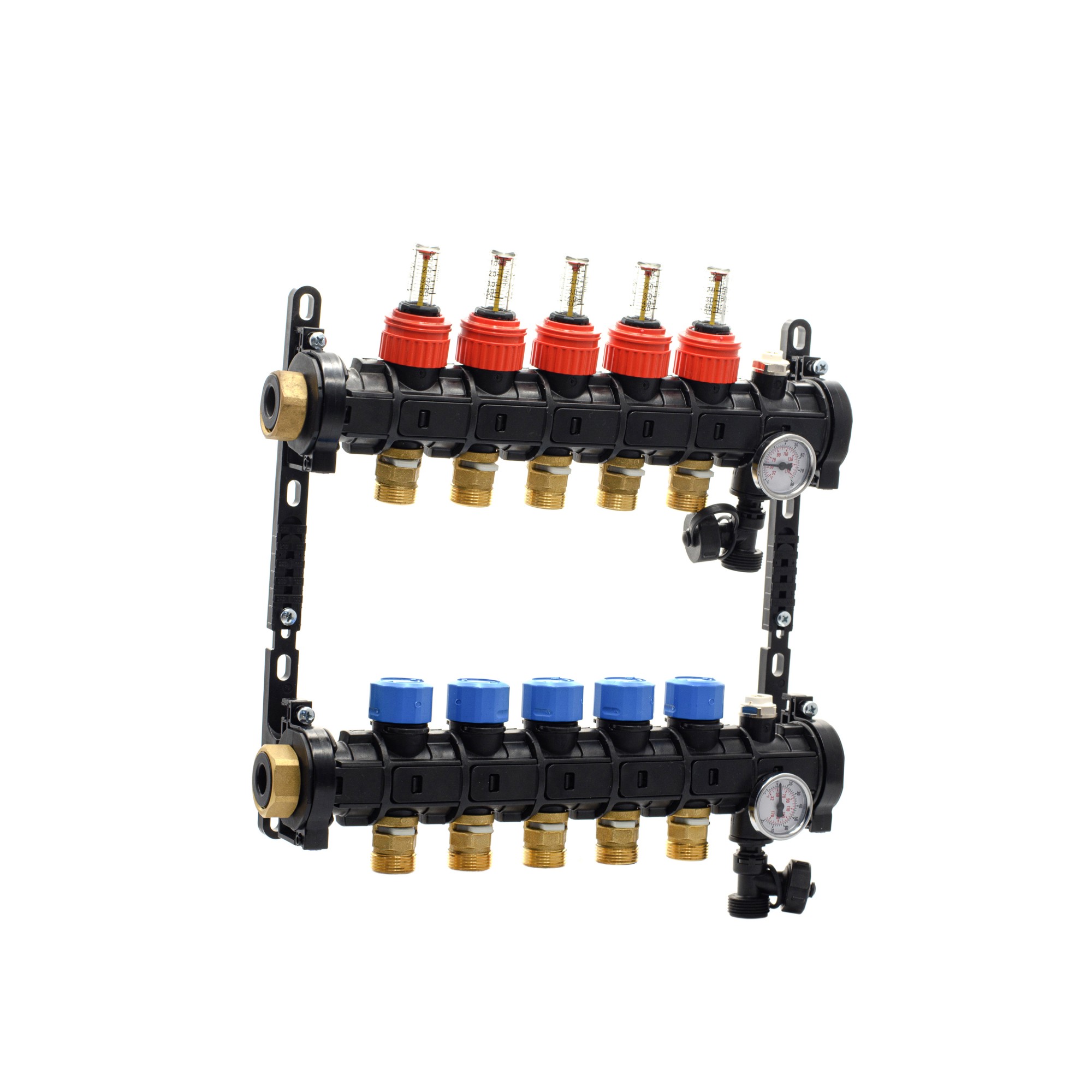

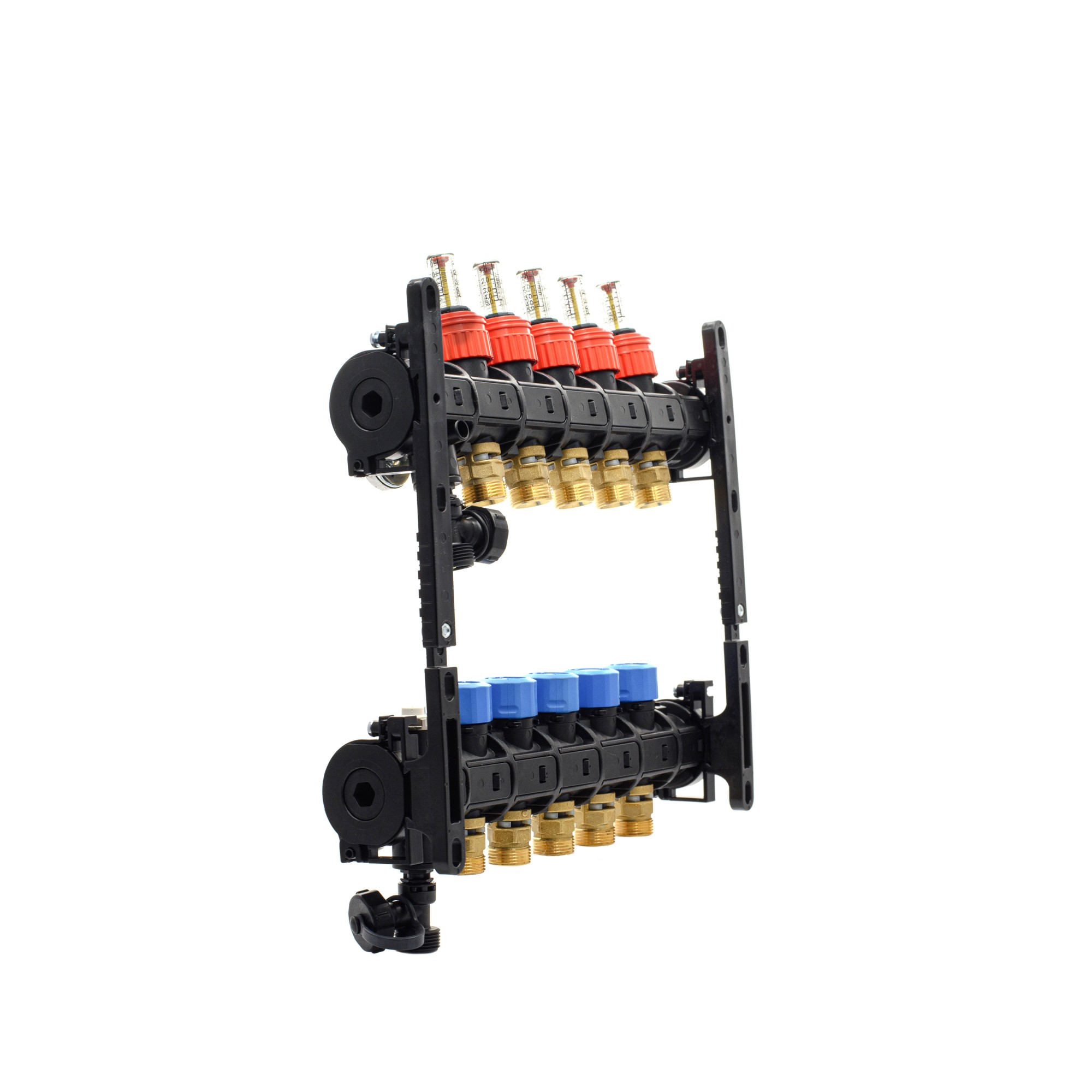

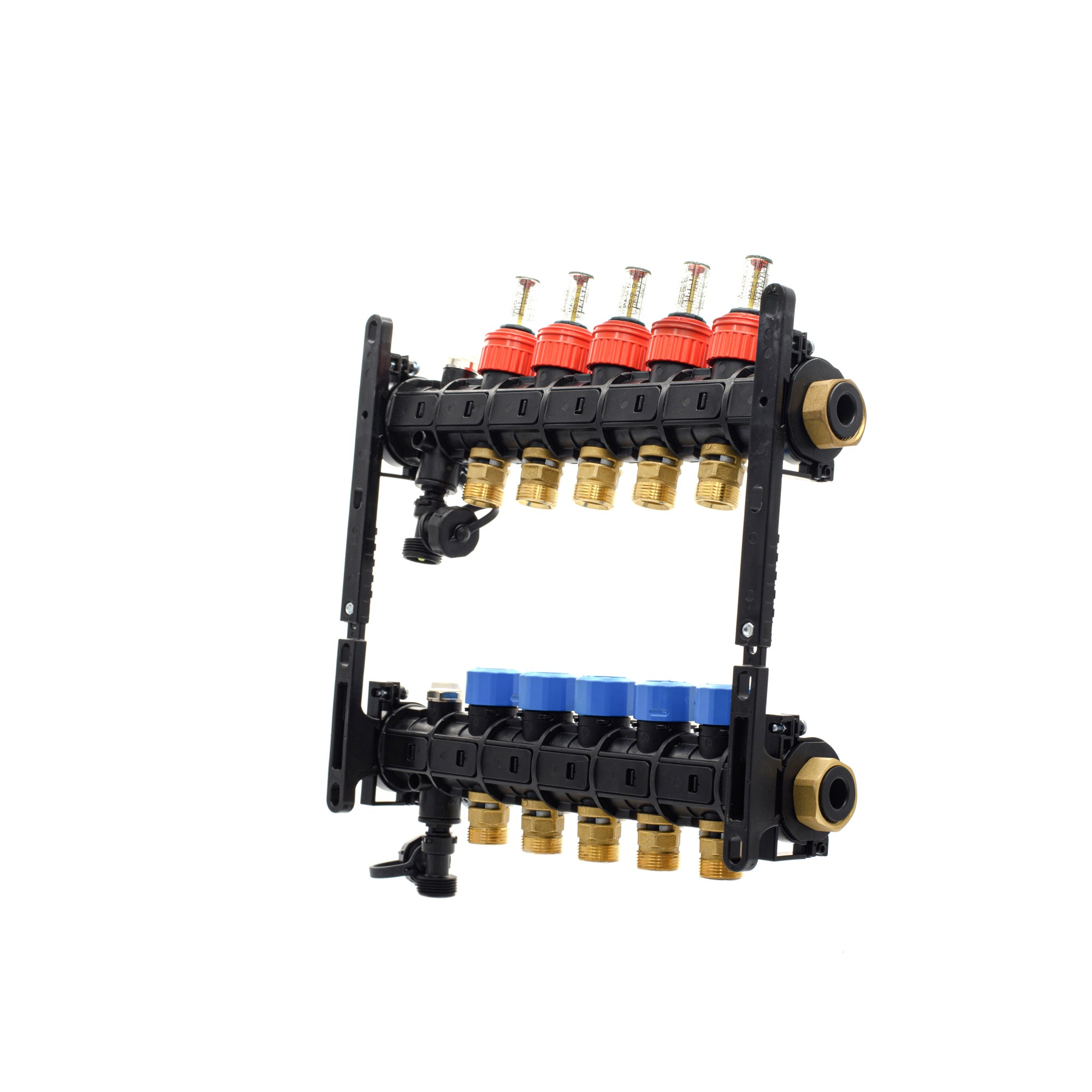

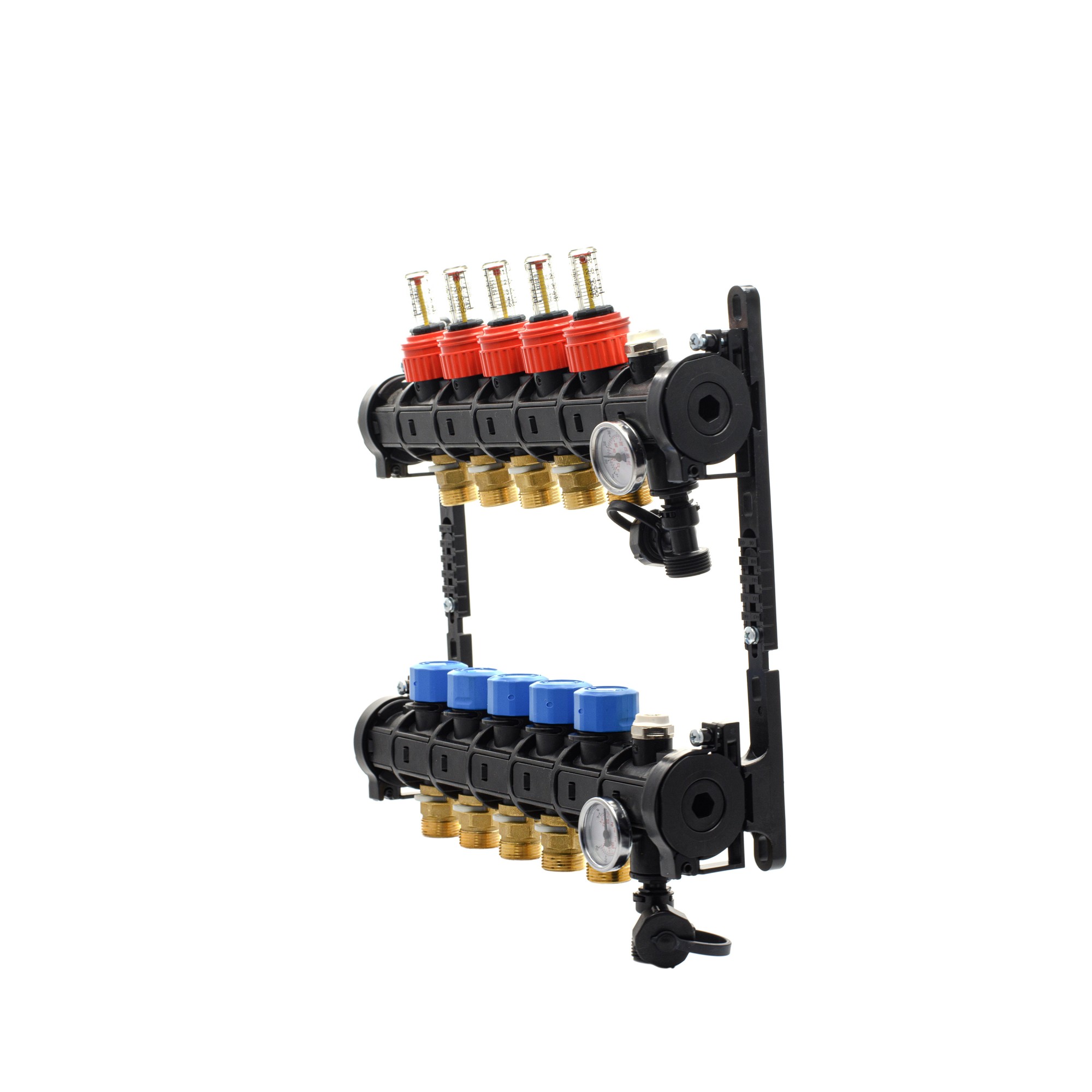

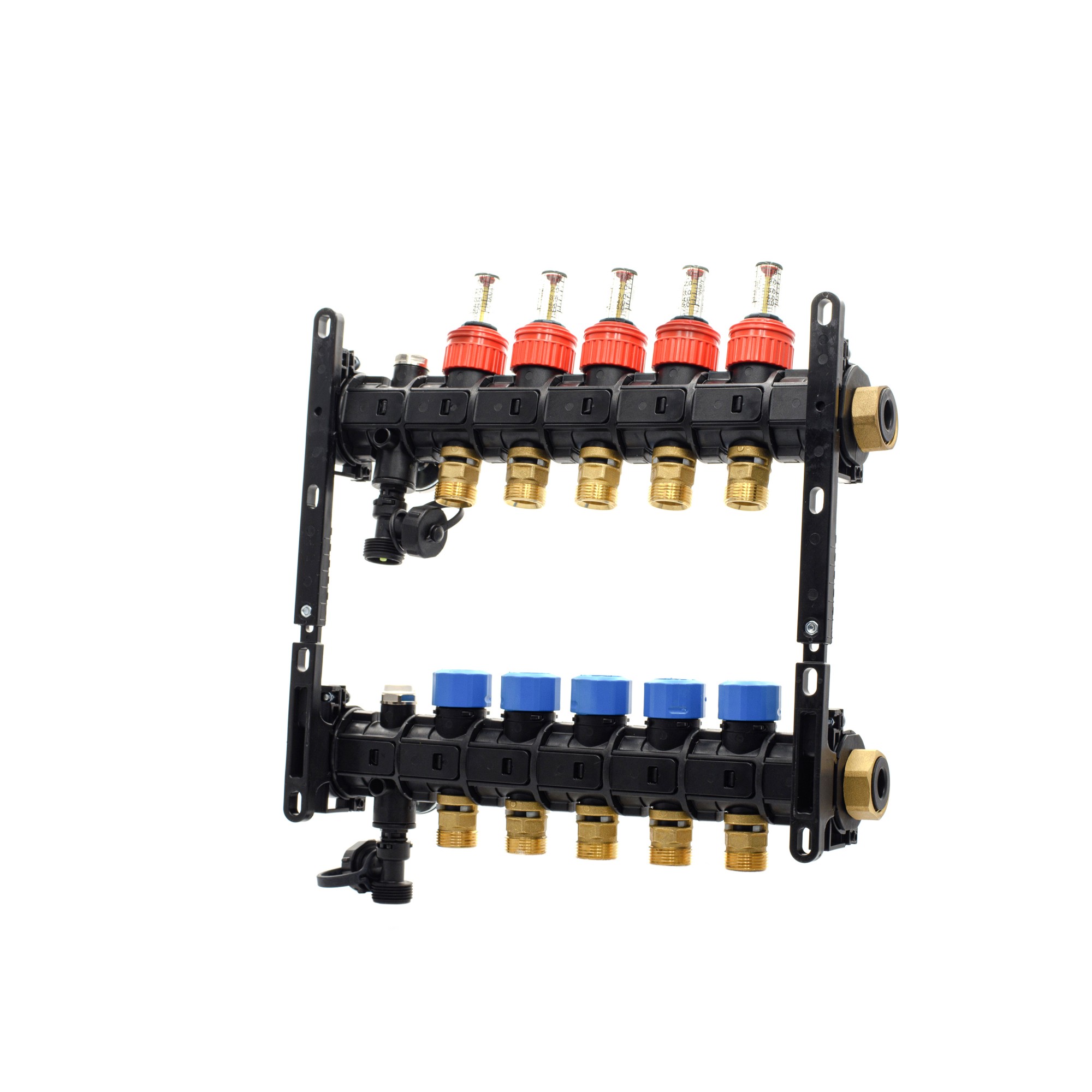

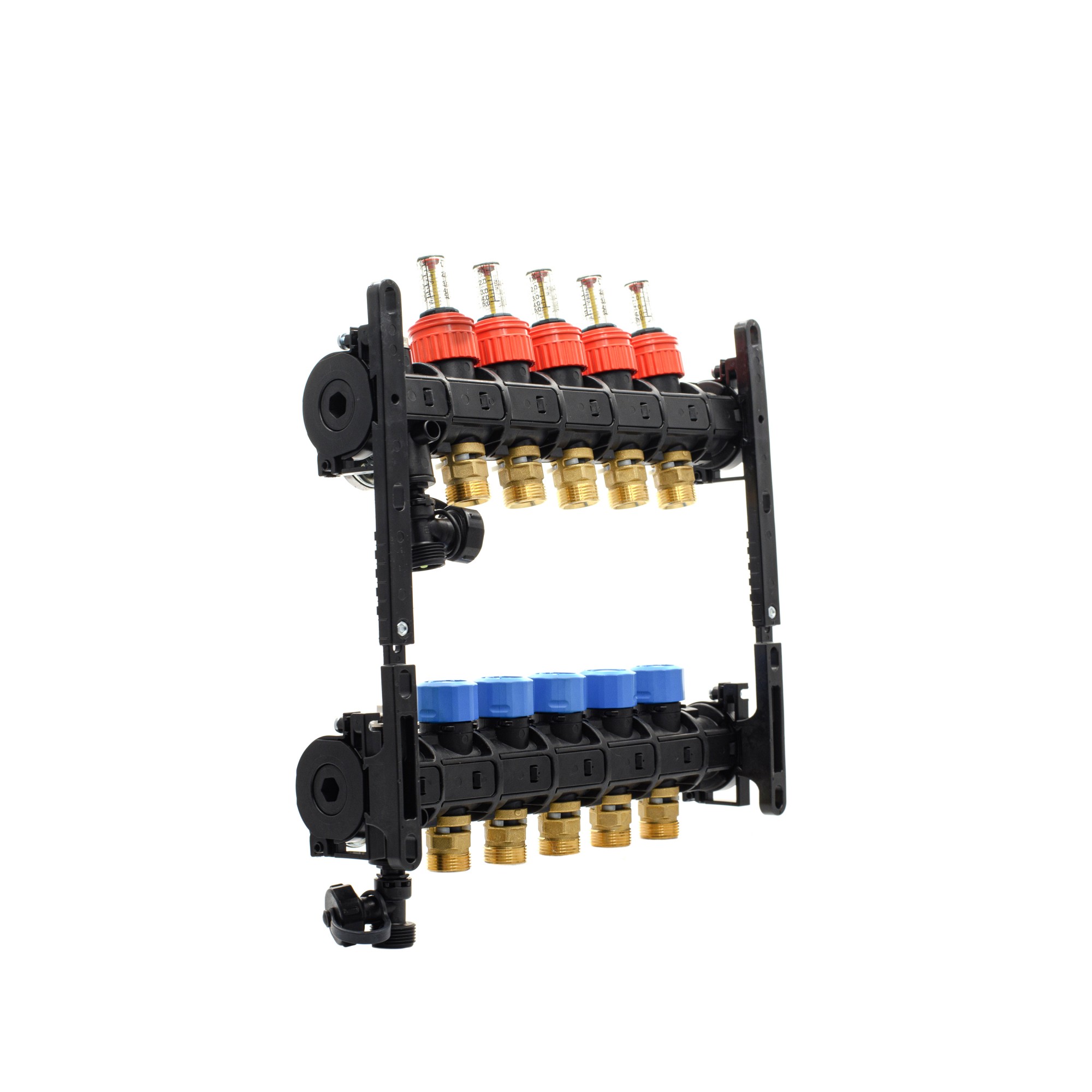

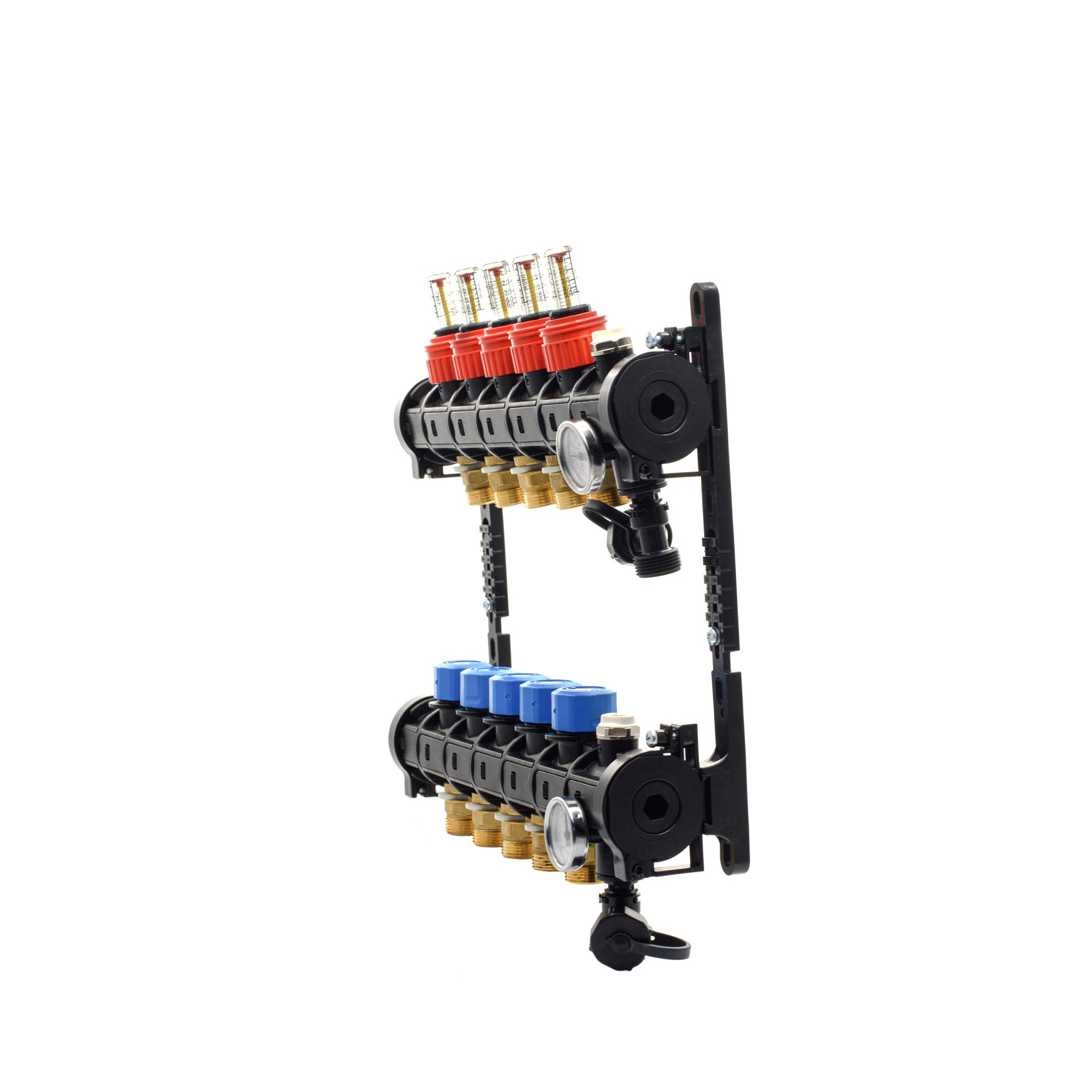

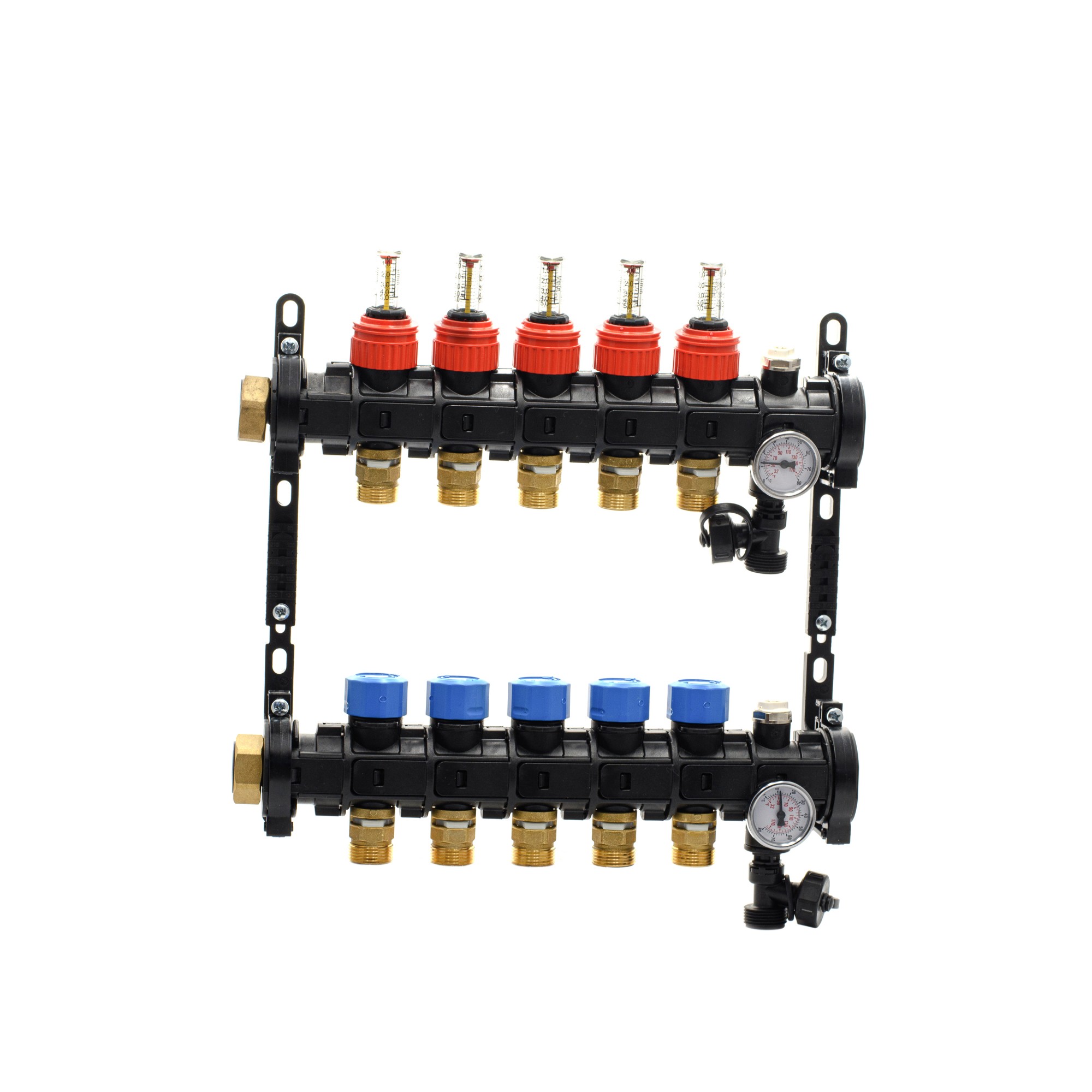

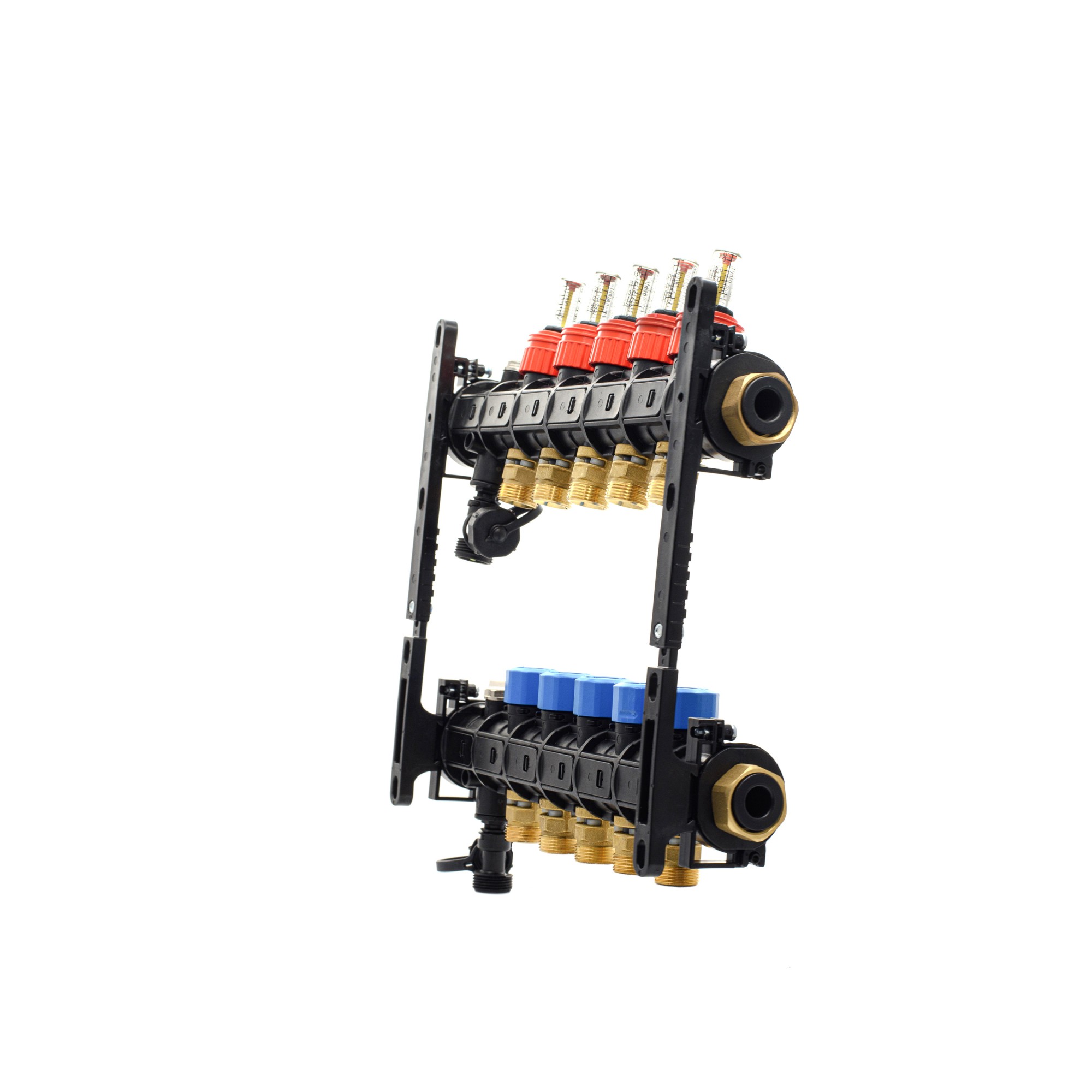

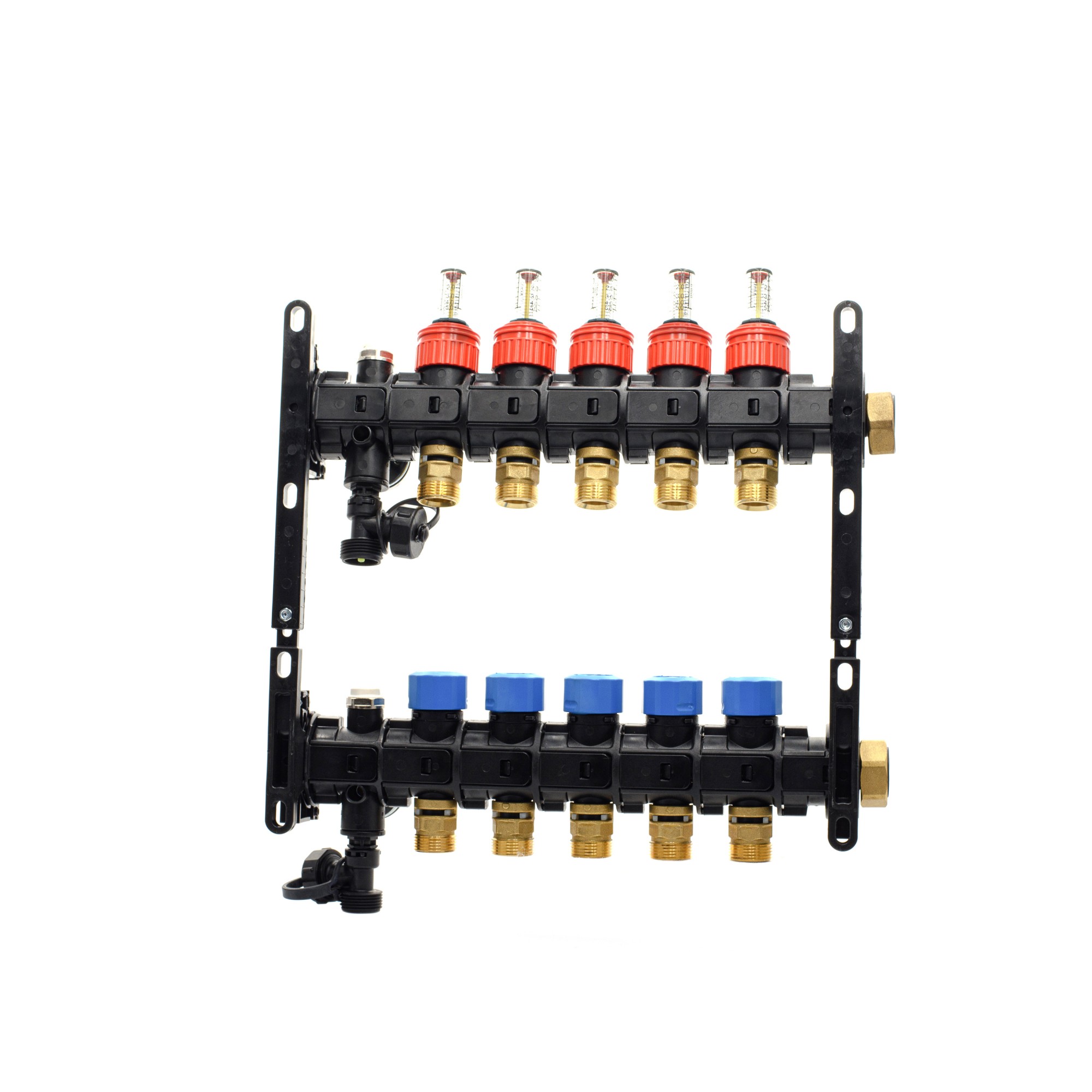

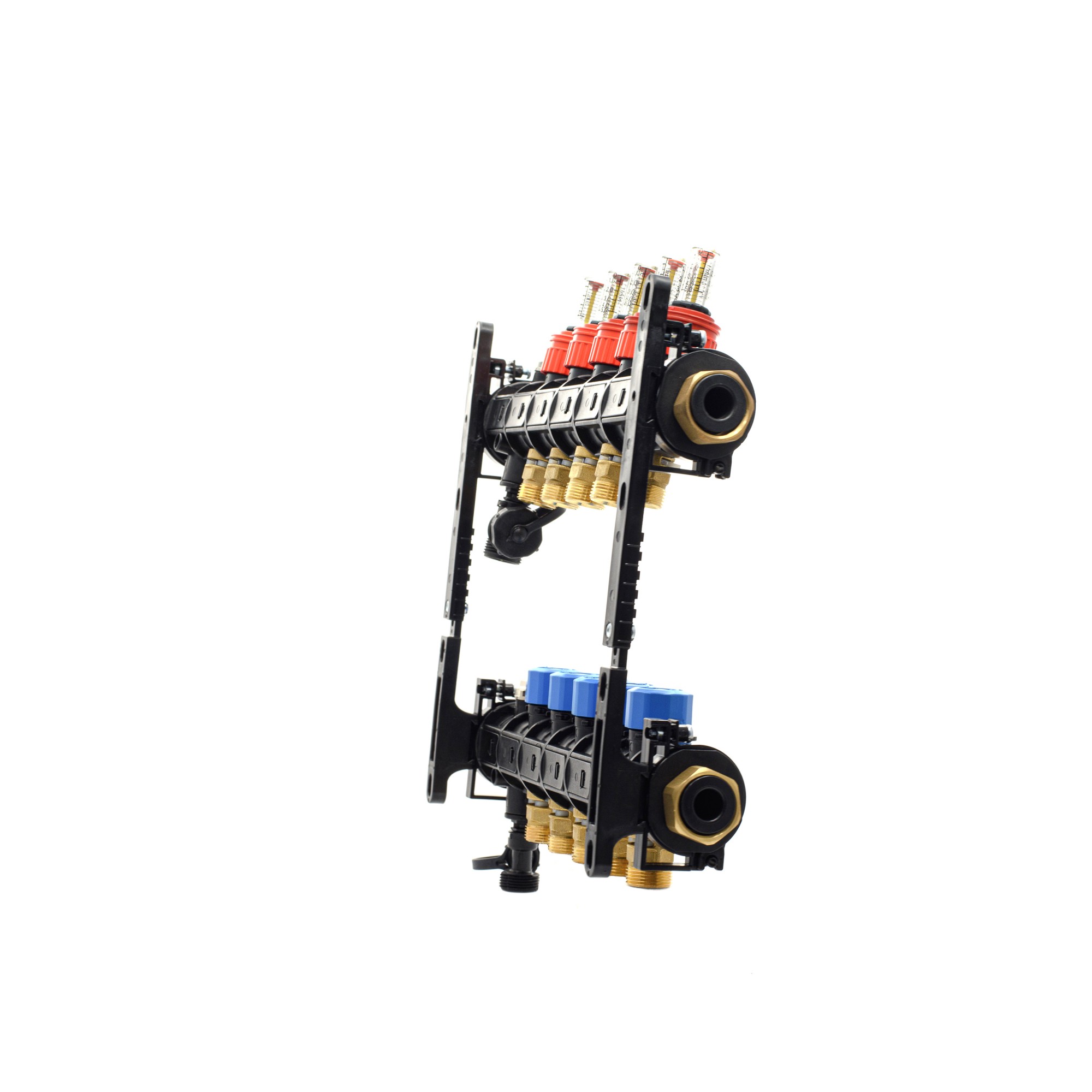

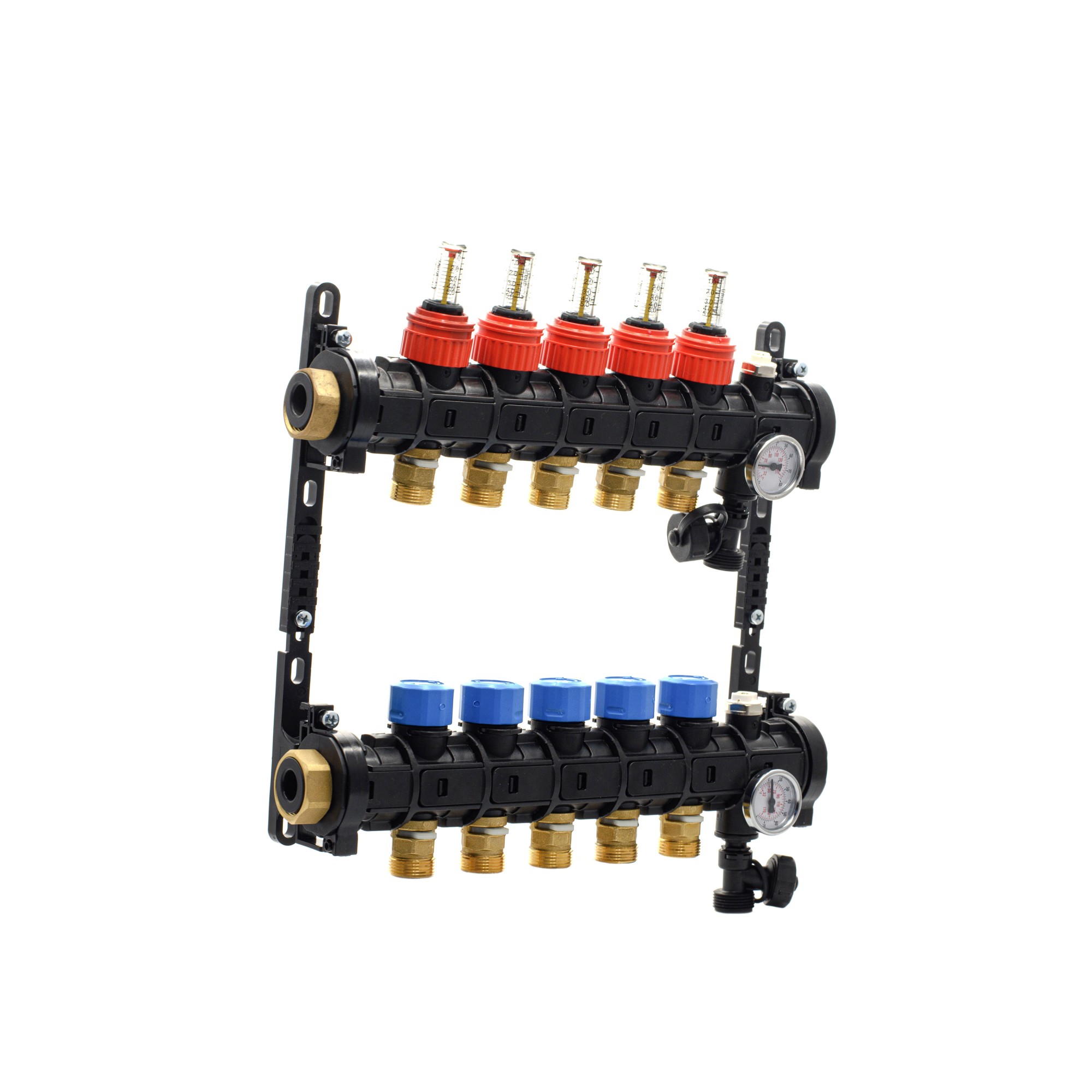

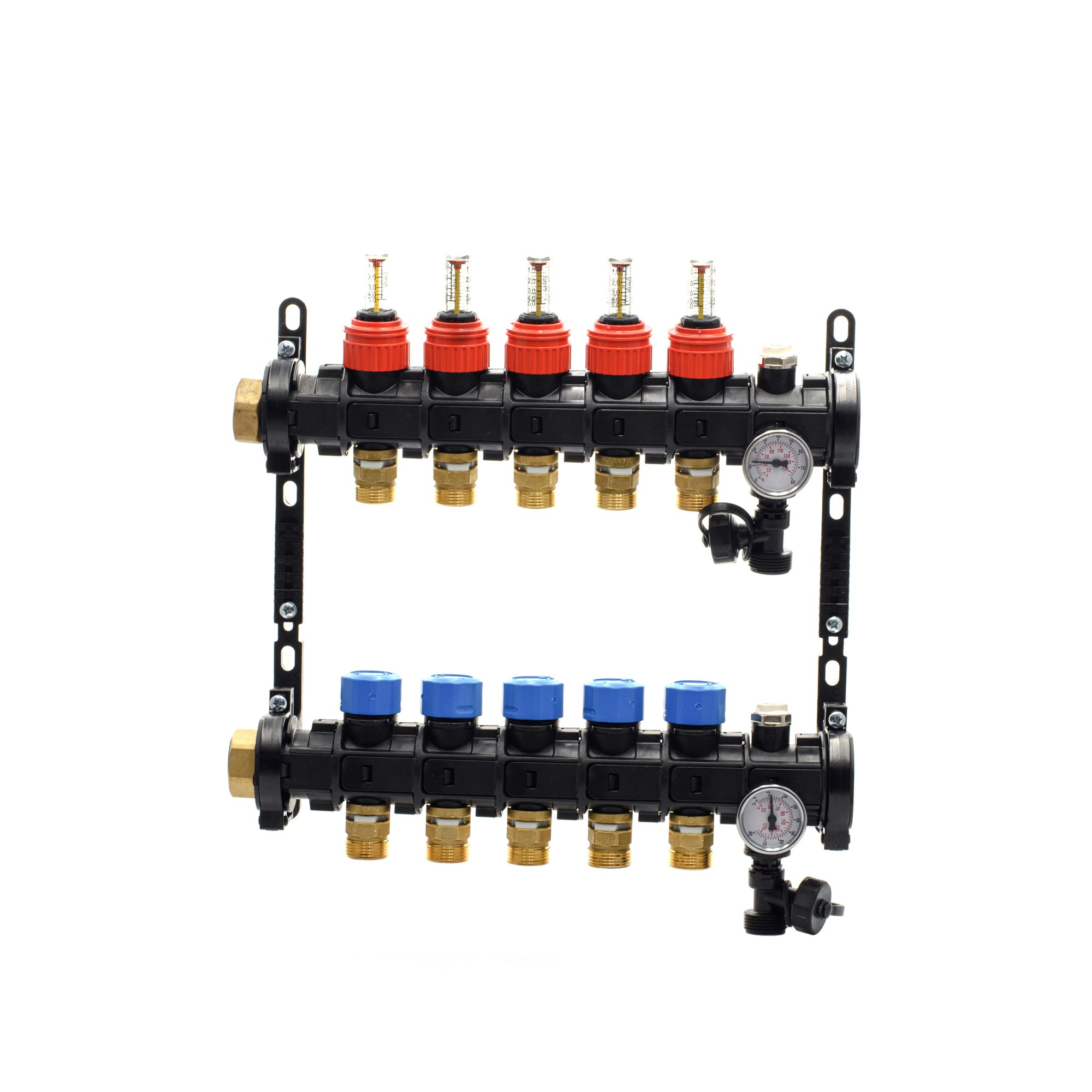

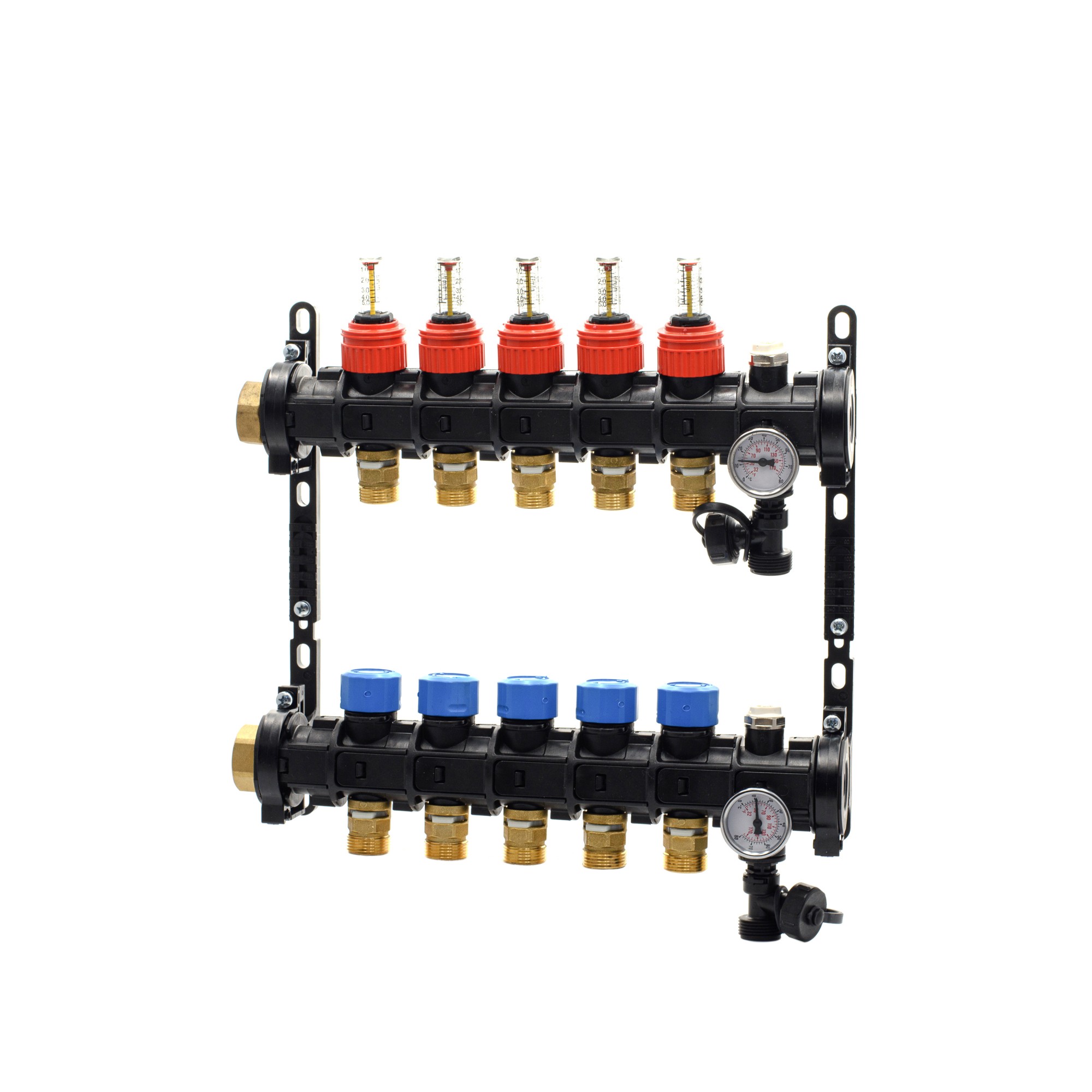

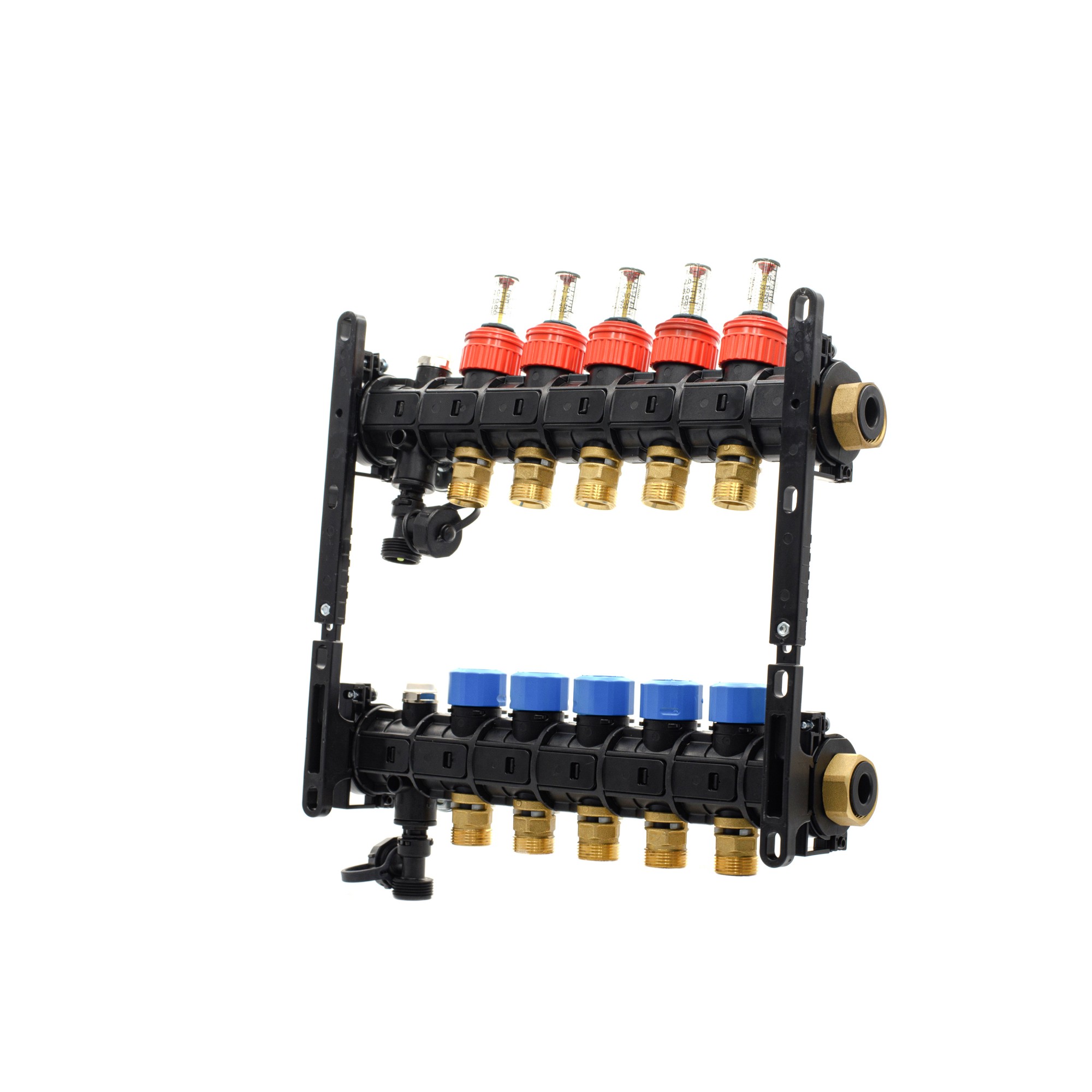

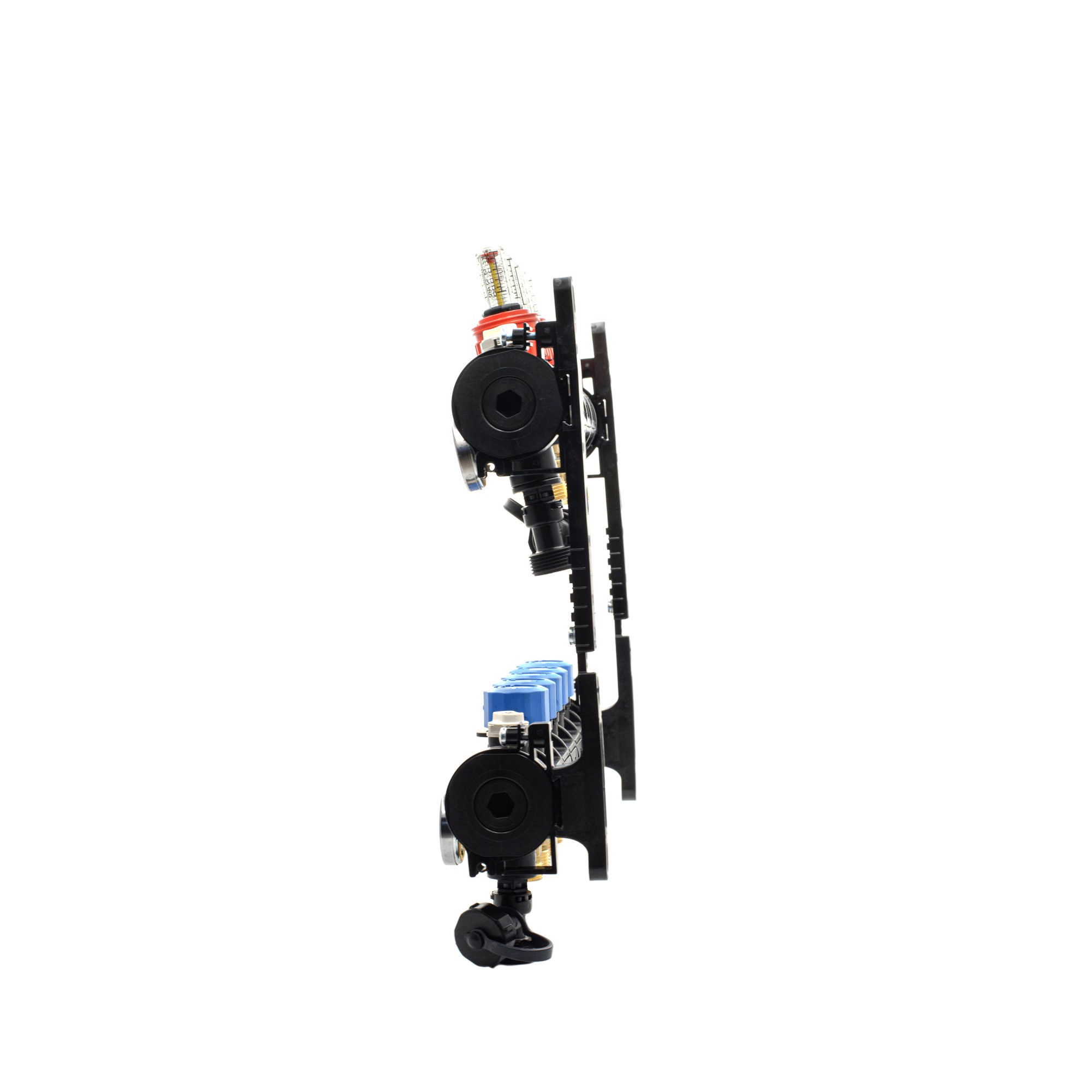

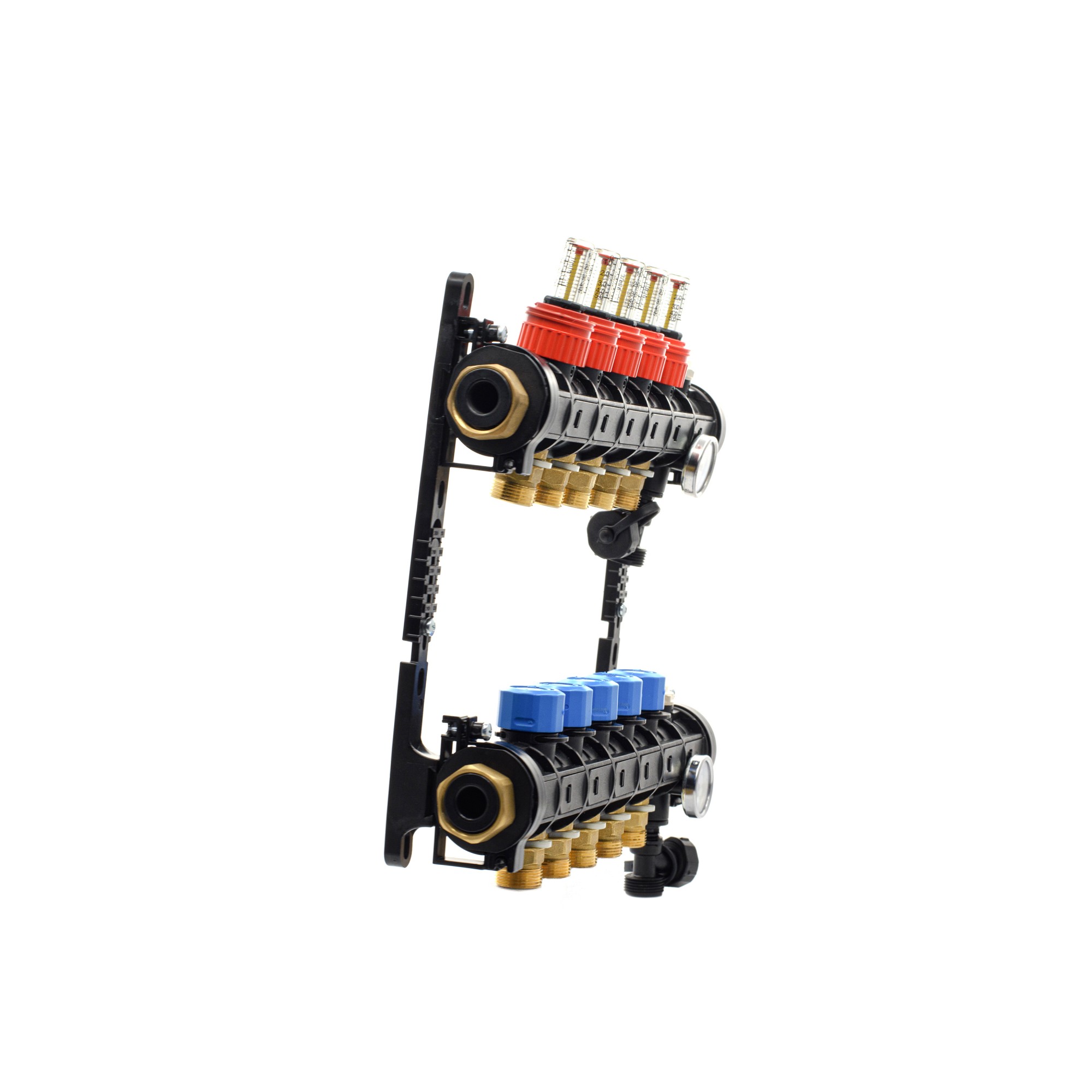

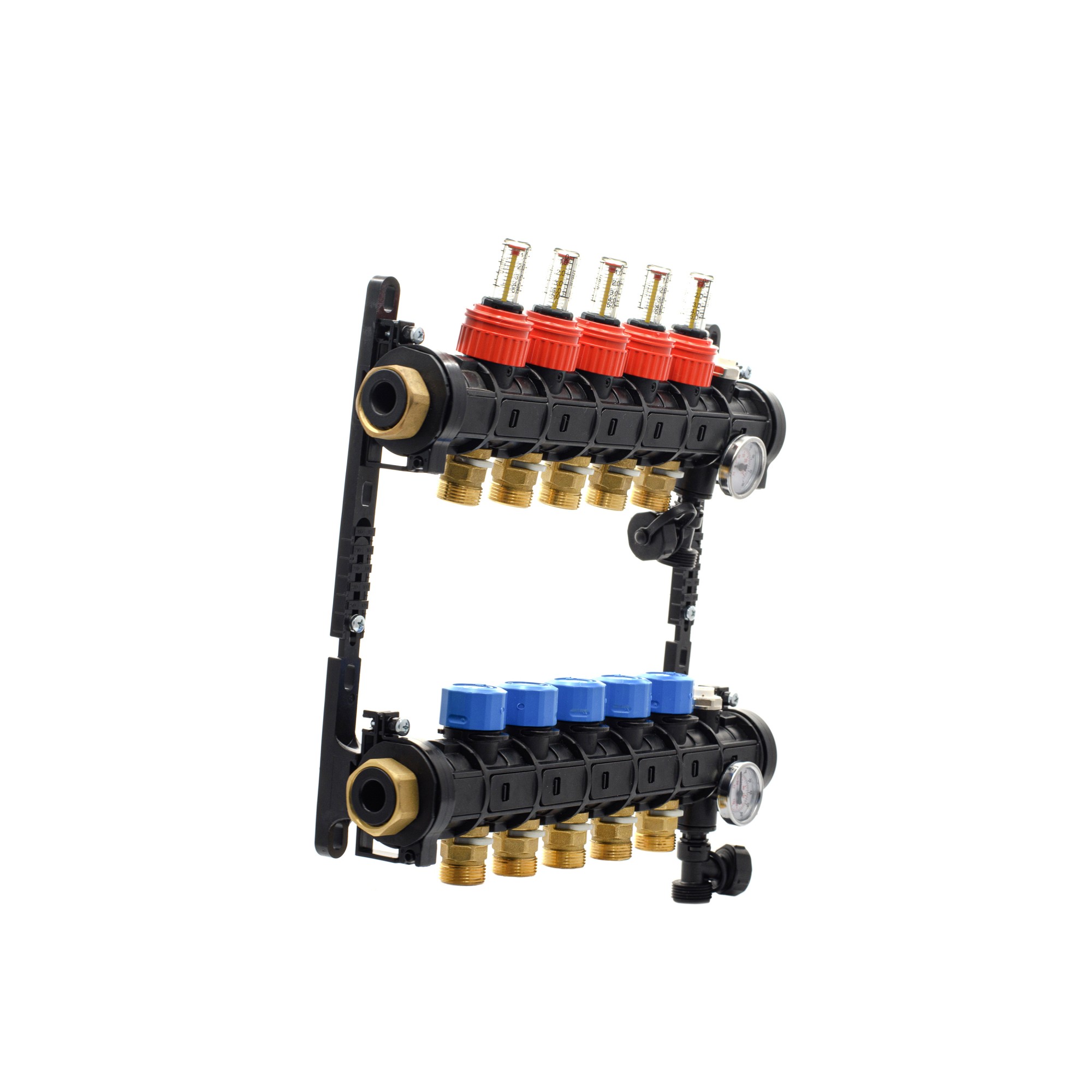

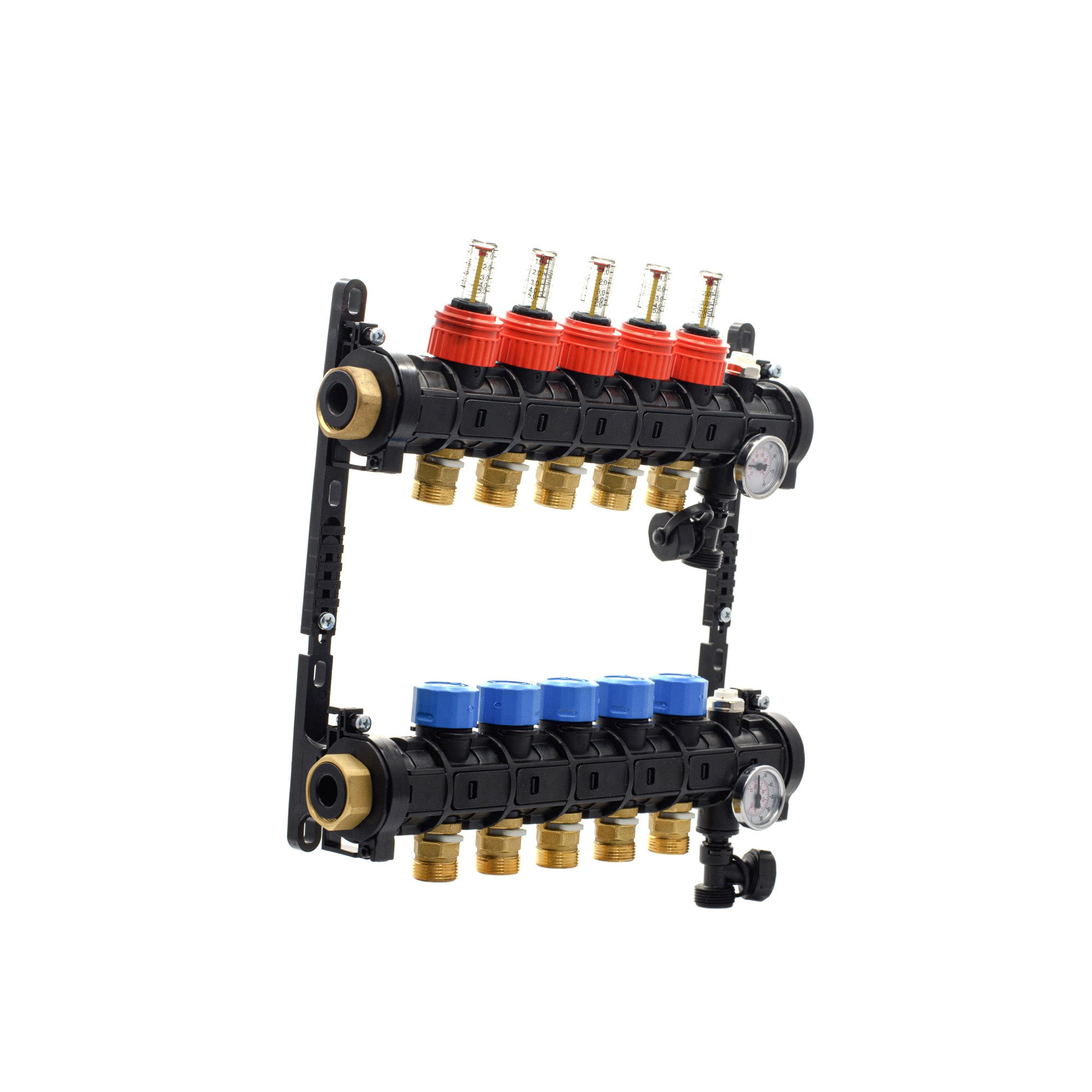

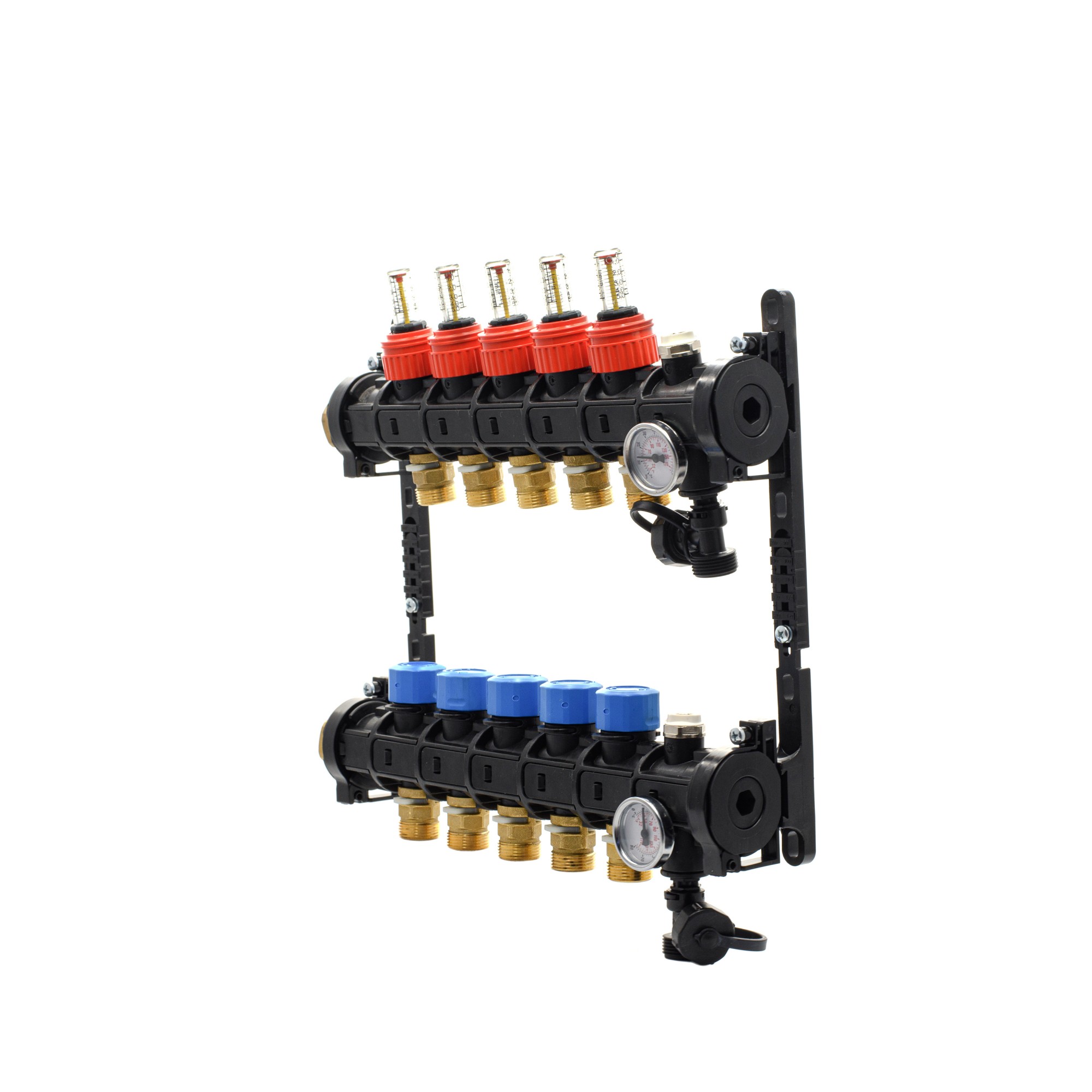

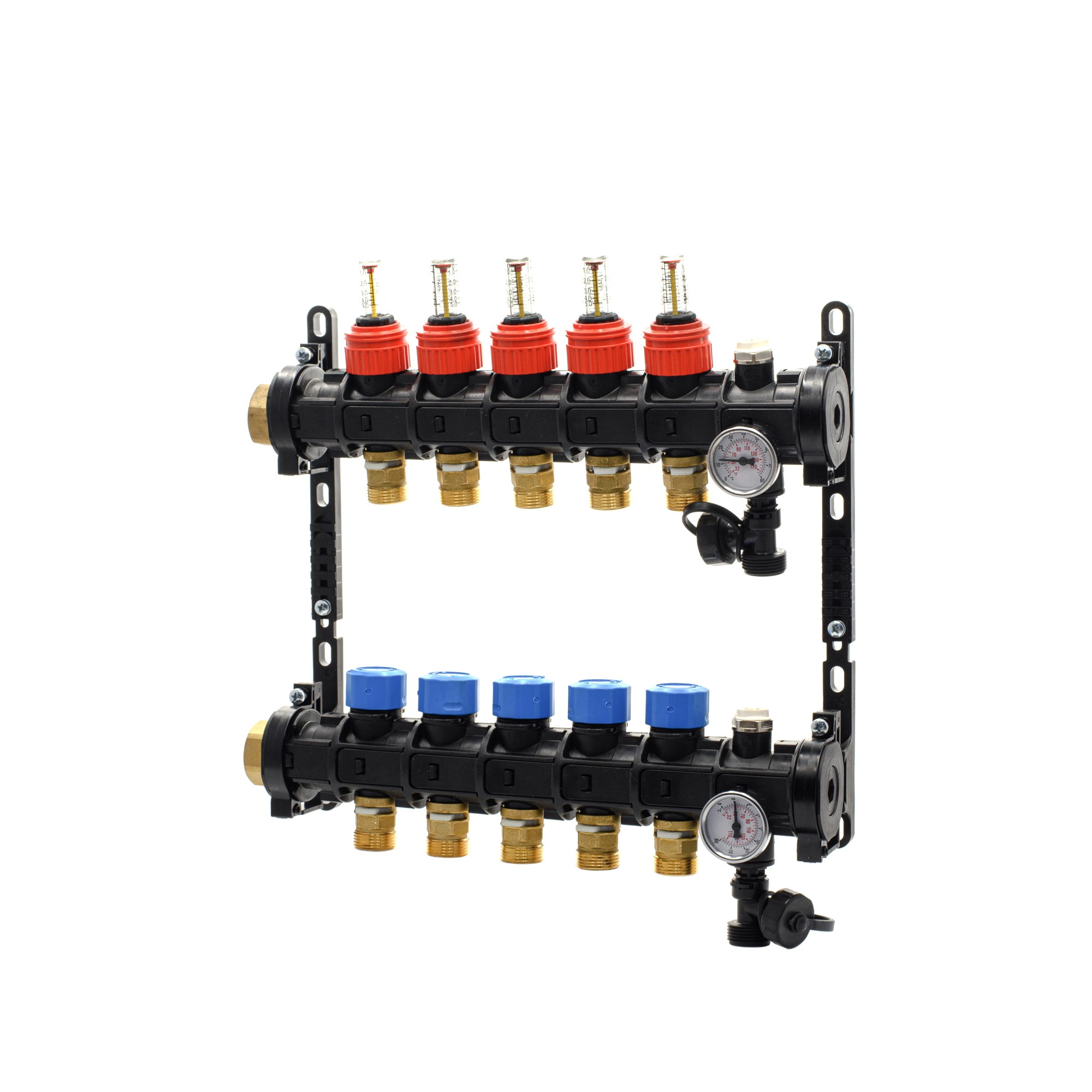

Il collettore è dotato di:
- moduli di collegamento 1” (su ordinazione 1 ¼”)
- moduli di mandata con regolatore di flusso
- moduli di ritorno per regolazione manuale o servomotore elettrotermico
- moduli con accessori (valvola di sfiato manuale, termometro e valvola per riempimento e svuotamento dell’impianto)
- moduli del tappo
- set di staffe di montaggio
PARAMETRI TECNICI:
- vettore: acqua, soluzioni di glicol (glicol max 50%)
- temperatura di esercizio: 5-55° C
- temperatura max: 90° C con pressione di 3 bar
- pressione di esercizio: 0-6 bar
- pressione max: 10 bar
- pressione di scoppio: > 22 bar alla temperatura ambiente,
- > 15 bar alla temperatura di 50° C
Materiale: PA12, PA6.6, POM, PP, PPO, ottone, EPDM non ossidante

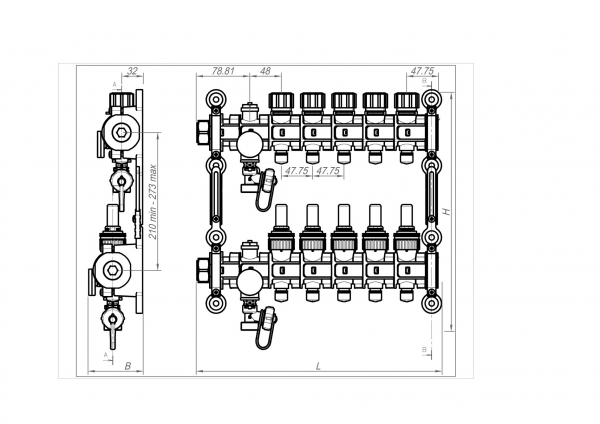

2 staffe di montaggio lunghe 235 mm o 210 mm
| Confezione singola | Palette | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Indice | Circuiti di riscald | G Diametro attacco accessori |
Peso netto (g) | Numero | Dimensioni (cm) | Peso lordo (kg) | Numero | Dimensioni (cm) | Peso lordo (kg) |
| F-699077 | 2 | 1/2" | 1724 | 1 | 32x9,2x39 | 2.03 | 50 | 120x80x98 | 142 |
| F-699084 | 3 | 1/2" | 2180 | 1 | 32x9,2x39 | 2.48 | 50 | 120x80x98 | 169 |
| F-699091 | 4 | 1/2" | 2636 | 1 | 32x9,2x39 | 3.04 | 50 | 120x80x98 | 154 |
| F-699107 | 5 | 1/2" | 3092 | 1 | 47x9.2x39 | 3.49 | 30 | 120x80x98 | 173 |
| F-699114 | 6 | 1/2" | 3548 | 1 | 47x9.2x39 | 3.94 | 30 | 120x80x98 | 193 |
| F-699121 | 7 | 1/2" | 4004 | 1 | 47x9.2x39 | 4.4 | 30 | 120x80x98 | 214 |
| F-699138 | 8 | 1/2" | 4460 | 1 | 71x9.2x39 | 5 | 24 | 120x80x98 | 170 |
| F-699145 | 9 | 1/2" | 4916 | 1 | 71x9.2x39 | 5.45 | 24 | 120x80x98 | 184 |
| F-699152 | 10 | 1/2" | 5372 | 1 | 71x9.2x39 | 5.82 | 24 | 120x80x98 | 195 |
| F-699169 | 11 | 1/2" | 5828 | 1 | 71x9.2x39 | 6.37 | 24 | 120x80x98 | 211 |
| F-699176 | 12 | 1/2" | 6284 | 1 | 71x9.2x39 | 6.78 | 24 | 120x80x98 | 228 |
