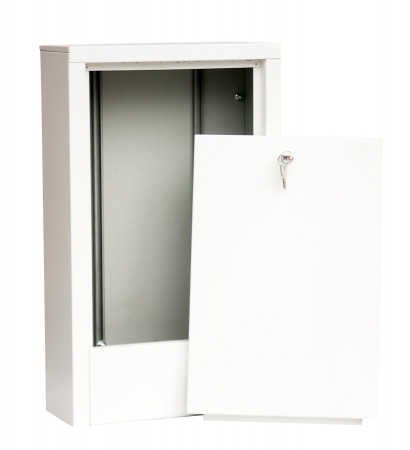

Cassetta del collettore a parete
Descrizione del prodotto
Le cassette servono per l’installazione dei collettori degli impianti d’acqua e riscaldamento, nonché delle unità di pompe del riscaldamento a pavimento. La cassetta va installata a parete.
STRUTTURA:
• parete posteriore con guide e viti per il montaggio del collettore
• pareti laterali con fori per tubi di mandata e ritorno del vettore di riscaldamento
• staffe di fissaggio al pavimento e viti per il fissaggio del collettore
• sportello frontale rimovibile
• altezza e profondità regolabili
• sportelli con chiusura a chiave (standard)
MATERIALE: lamiera di acciaio zincata a fuoco spessa 0.8 mm, verniciata a polvere (colore RAL 9003)
| Dimensioni (cm) | Confezione singola | Pallet | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Indice | Circuiti | S1 (mm) | S2 (mm) | H3 (mm) | D4 (mm) | Numero (g) | Dimensioni (cm) | Peso lordo (kg) | Numero | Dimensioni (cm) | Peso lordo (kg) | |
| S-410004 | 4 | 300 | 350 | 585 | 145 | 5500 | 1 | 41 x 17 x 62 | 7 | 40 | 120 x 80 x 220 | 300 |
| S-410006 | 6 | 400 | 455 | 585 | 145 | 6500 | 1 | 52 x 17 x 62 | 8 | 28 | 120 x 80 x 220 | 244 |
| S-410008 | 8 | 530 | 585 | 585 | 145 | 7000 | 1 | 65 x 17 x 62 | 8.5 | 24 | 120 x 80 x 220 | 224 |
| S-410010 | 10 | 675 | 725 | 585 | 145 | 9300 | 1 | 80 x 17 x 62 | 10.8 | 18 | 120 x 80 x 220 | 215 |
| S-410012 | 12 | 760 | 810 | 585 | 145 | 10000 | 1 | 88 x 17 x 62 | 11.5 | 17 | 120 x 80 x 220 | 216 |
| S-410014 | 14 | 930 | 980 | 585 | 145 | 10800 | 1 | 103 x 17 x 62 | 11.6 | 14 | 120 x 80 x 220 | 183 |

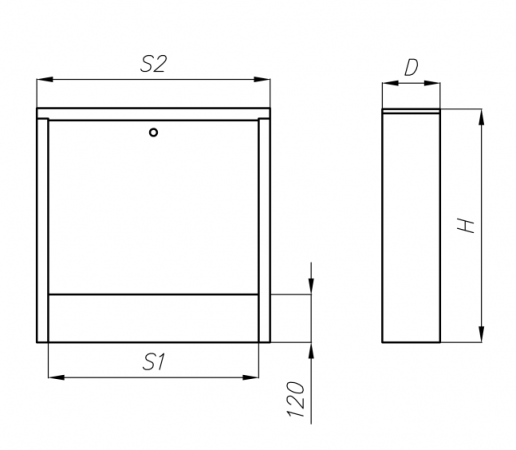

disegno tecnico
